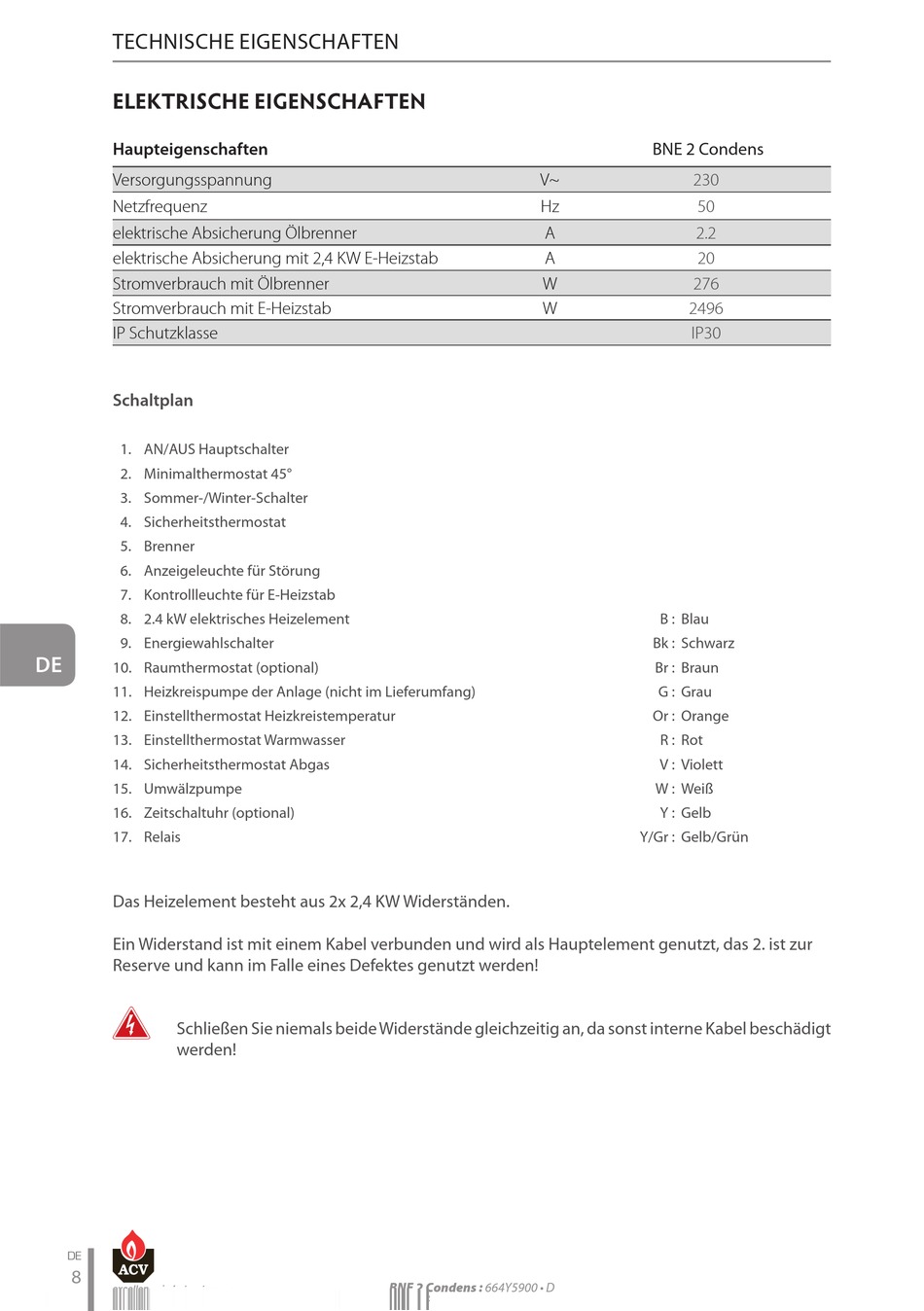

TECHNISCHE EIGENSCHAFTEN

ELEKTRISCHE EIGENSCHAFTEN

Haupteigenschaften
FR
Versorgungsspannung
Netzfrequenz
elektrische Absicherung Ölbrenner
elektrische Absicherung mit 2,4 KW E-Heizstab
Stromverbrauch mit Ölbrenner
NL
Stromverbrauch mit E-Heizstab
IP Schutzklasse
Schaltplan
ES
1. AN/AUS Hauptschalter
2. Minimalthermostat 45°
3. Sommer-/Winter-Schalter
4. Sicherheitsthermostat
IT
5. Brenner
6. Anzeigeleuchte für Störung
7. Kontrollleuchte für E-Heizstab
8. 2.4 kW elektrisches Heizelement
9. Energiewahlschalter
DE
10. Raumthermostat (optional)
11. Heizkreispumpe der Anlage (nicht im Lieferumfang)
12. Einstellthermostat Heizkreistemperatur
13. Einstellthermostat Warmwasser
14. Sicherheitsthermostat Abgas
PL
15. Umwälzpumpe
16. Zeitschaltuhr (optional)
17. Relais
Das Heizelement besteht aus 2x 2,4 KW Widerständen.
RU
Ein Widerstand ist mit einem Kabel verbunden und wird als Hauptelement genutzt, das 2. ist zur
Reserve und kann im Falle eines Defektes genutzt werden!
Schließen Sie niemals beide Widerstände gleichzeitig an, da sonst interne Kabel beschädigt
werden!
de
8
V~
Hz
A
A
W
W
BNE 2 Condens : 664Y5900 • D
BNE 2 Condens
230
50
2.2
20
276
2496
IP30
B : Blau
Bk : Schwarz
Br : Braun
G : Grau
Or : Orange
R : Rot
V : Violett
W : Weiß
Y : Gelb
Y/Gr : Gelb/Grün
