RIA452
Endress+Hauser

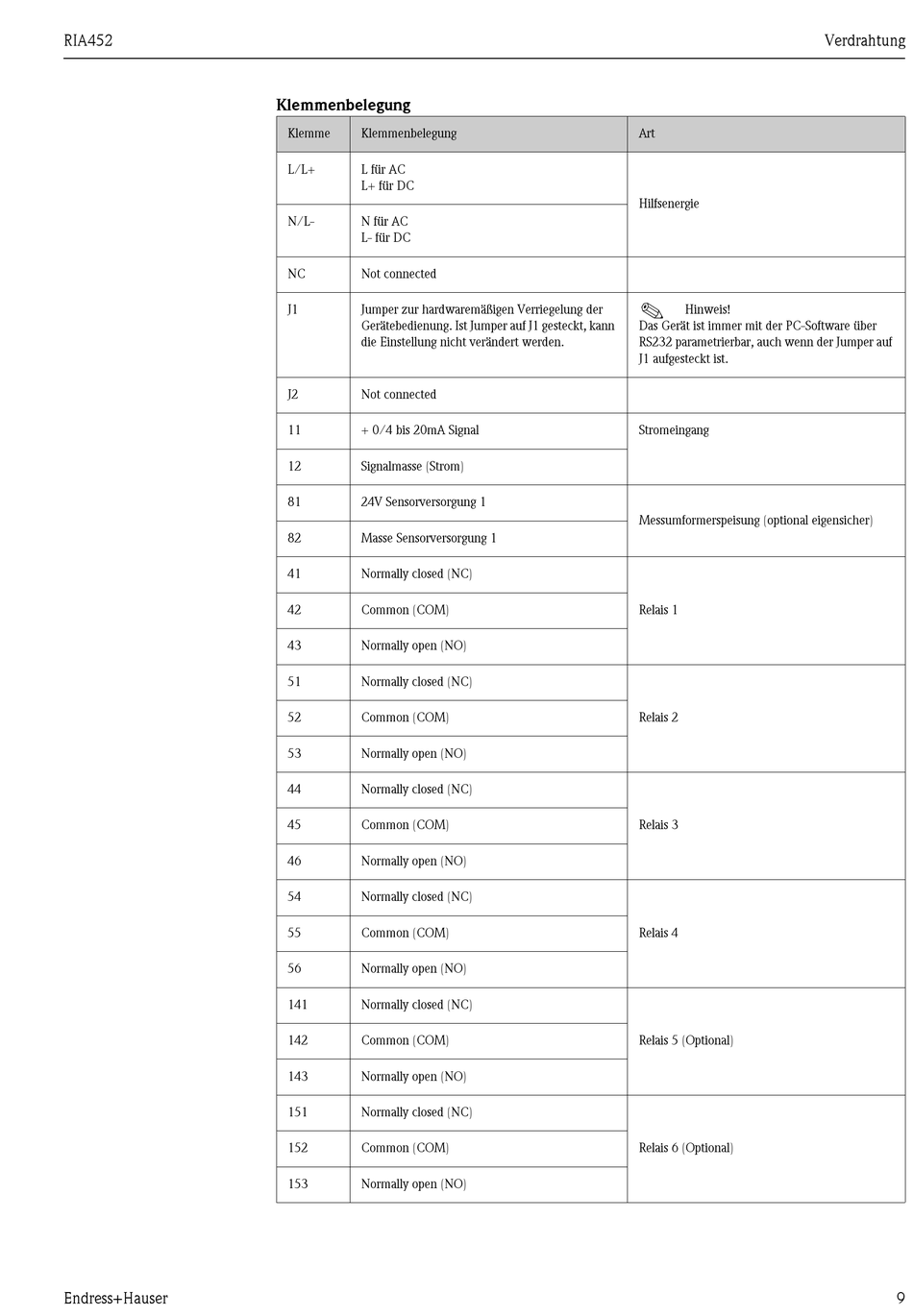

Klemmenbelegung

Klemme Klemmenbelegung
L/L+ L für AC
L+ für DC
N/L- N für AC
L- für DC
NC Not connected
J1 Jumper zur hardwaremäßigen Verriegelung der
Gerätebedienung. Ist Jumper auf J1 gesteckt, kann
die Einstellung nicht verändert werden.
J2 Not connected
11 + 0/4 bis 20mA Signal
12 Signalmasse (Strom)
81 24V Sensorversorgung 1
82 Masse Sensorversorgung 1
41 Normally closed (NC)
42 Common (COM)
43 Normally open (NO)
51 Normally closed (NC)
52 Common (COM)
53 Normally open (NO)
44 Normally closed (NC)
45 Common (COM)
46 Normally open (NO)
54 Normally closed (NC)
55 Common (COM)
56 Normally open (NO)
141 Normally closed (NC)
142 Common (COM)
143 Normally open (NO)
151 Normally closed (NC)
152 Common (COM)
153 Normally open (NO)
Art
Hilfsenergie
!
Hinweis!
Das Gerät ist immer mit der PC-Software über
RS232 parametrierbar, auch wenn der Jumper auf
J1 aufgesteckt ist.
Stromeingang
Messumformerspeisung (optional eigensicher)
Relais 1
Relais 2
Relais 3
Relais 4
Relais 5 (Optional)
Relais 6 (Optional)
Verdrahtung
9
