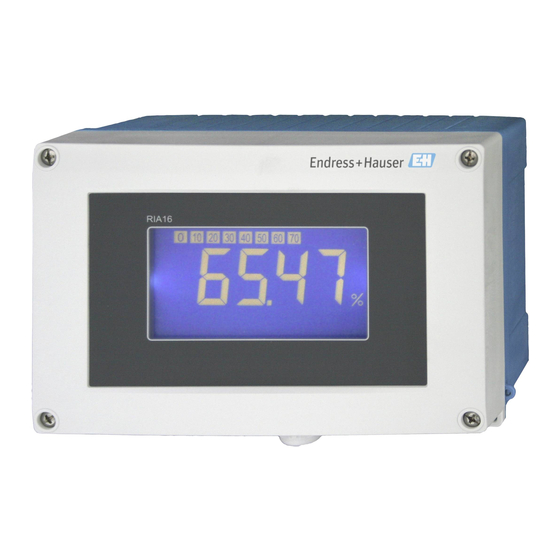

Endress+Hauser RIA16 Betriebsanleitung
Feldanzeiger
Vorschau ausblenden
Andere Handbücher für RIA16:
- Bedienungsanleitung (60 Seiten) ,
- Kurz- betriebsanleitung (56 Seiten) ,
- Kurzanleitung (36 Seiten)
Verwandte Anleitungen für Endress+Hauser RIA16
Inhaltszusammenfassung für Endress+Hauser RIA16

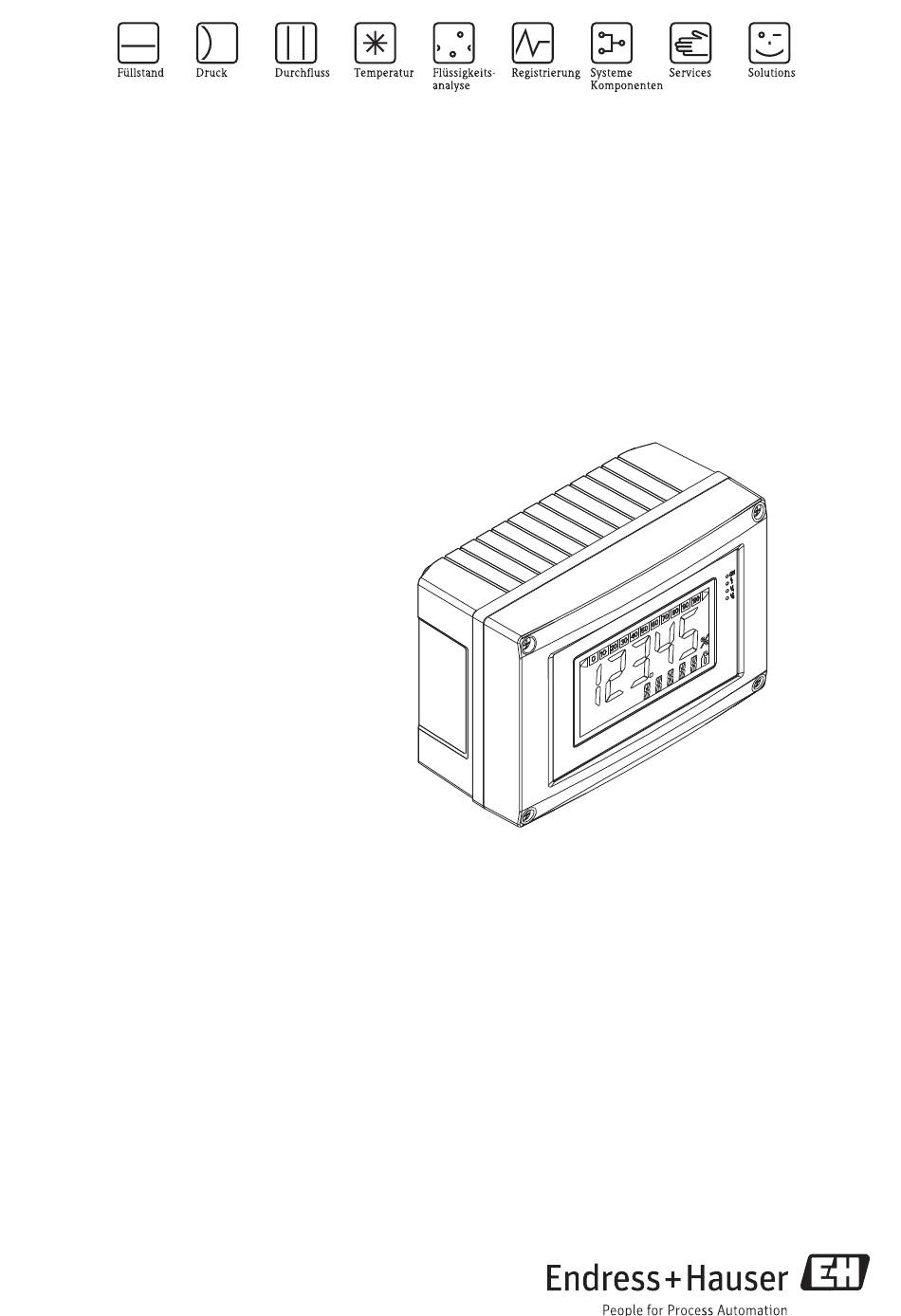

- Seite 1 Betriebsanleitung RIA16 Feldanzeiger BA00280R/09/de/01.11 71156164 SW Version 01.00.xx...
- Seite 2 RIA16 Kurzübersicht Für die schnelle und einfache Inbetriebnahme: → ä 4 Sicherheitshinweise Æ → ä 7 Montage Æ → ä 10 Verdrahtung Æ → ä 13 Anzeige- und Bedienelemente Æ → ä 17 Gerätekonfiguration Gerätekonfiguration - Erklärung und Anwendung aller einstellbaren Gerätefunktionen mit den zugehörigen Wertebereichen und Einstellungen.
-
Seite 3: Inhaltsverzeichnis
RIA16 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ....4 11.3 Ersatzteile ....... 25 11.4 Rücksendung . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise RIA16 Sicherheitshinweise Bestimmungsgemäße Verwendung • Das Gerät ist ein konfigurierbarer Feldanzeiger mit einem Sensoreingang. • Das Gerät ist zur Montage im Feld bestimmt. • Für Schäden aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch haftet der Herstel- ler nicht. • Ein gefahrloser Betrieb ist nur sichergestellt, wenn die Betriebsanleitung beachtet wird. -
Seite 5: Sicherheitszeichen Und -Symbole
RIA16 Sicherheitshinweise Sicherheitszeichen und -symbole Sicherheitshinweise in dieser Betriebsanleitung sind mit folgenden Sicherheitszeichen und -symbo- len gekennzeichnet: Warnung! Dieses Symbol deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß- durchgeführt werden - zu Verletzung von Personen, zu einem Sicherheitsrisiko oder zur Zerstörung des Gerätes führen können. -
Seite 6: Identifizierung
Identifizierung RIA16 Identifizierung Gerätebezeichnung 2.1.1 Typenschild Das richtige Gerät? Vergleichen Sie bitte den Bestellcode auf dem Typenschild am Gerät mit dem auf dem Lieferschein. RIA16 Made in Germany 2009 D-87484 Nesselwang Order code: RIA16-xxxxxxx S/N: xxxxxxxxxxx Ident: xxxxxxxxxxxxxxxxxx Loop powered 4...20mA IP67 NEMA4X... -
Seite 7: Arbeitsweise Und Systemaufbau
RIA16 Arbeitsweise und Systemaufbau Arbeitsweise und Systemaufbau Der Feldanzeiger wird direkt in den 4…20 mA Messkreis eingeschleift. Die benötigte Energie wird aus der Messschleife entnommen. Das Gerät erfasst einen analogen Messwert und stellt diesen auf einer deutlich ablesbaren LC-Anzeige dar. Zusätzlich zeigt ein Bargraph den Messwert grafisch an. -
Seite 8: Abmessungen
Montage RIA16 4.2.1 Abmessungen a0011162 Abb. 2: Abmessungen des Feldanzeigers; Angaben in mm (Angaben in Inches in Klammern) Bohrung zur Montage direkt an der Wand oder auf optionale Montageplatte mit 4 Schrauben ∅5 mm (0,2") 4.2.2 Montageort Informationen über Bedingungen, die am Montageort vorliegen müssen, um das Gerät bestim- mungsgemäß... -
Seite 9: Montagekontrolle
RIA16 Montage 4.3.2 Rohrmontage Der Montagehalter ist geeignet für Rohre mit einem Durchmesser zwischen 25,4…127 mm(1…5 in.). Das Montageset besteht aus Montageplatte (Pos. 1), 2 Metallbändern (Pos. 2) und 4 Schrauben (Pos. 3) (→ å 3 und → å 4). -
Seite 10: Verdrahtung
Verdrahtung RIA16 Verdrahtung " Achtung! Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung. Bei Fragen steht Ihnen Ihre E+H-Vertretung gerne zur Verfügung. Öffnen Sie zunächst das Gehäuse des Feldanzeigers: a0011271 Abb. -
Seite 11: Verdrahtung Auf Einen Blick
RIA16 Verdrahtung Verdrahtung auf einen Blick Klemmenbelegung aktiv Klemme 2 und 3 Open Collector + - 1a1b passiv 1a 1b 1a 1b Messumformer- Messumformer- speisung speisung a0011165-de Abb. 7: Klemmenbelegung Klemme Klemmenbelegung Ein- und Ausgang Messsignal (+) 4…20 mA Signaleingang Messsignal (-) 4…20 mA... -
Seite 12: Elektrischer Anschluss
Verdrahtung RIA16 Elektrischer Anschluss Sowohl die Klemmenbelegung, als auch die Anschlusswerte des Feldanzeigers entsprechen denen der Ex-Ausführung. Das Gerät ist nur zum Betrieb in einem 4 - 20 mA Messstromkreis vorgesehen. Entlang der Stromkreise (innerhalb und außerhalb des explosionsgefährdeten Bereichs) muss Poten- zialausgleich bestehen. -
Seite 13: Bedienung Des Feldanzeigers
RIA16 Bedienung des Feldanzeigers Bedienung des Feldanzeigers Anzeige und Bedienelemente 6.1.1 Anzeigedarstellung a0011163 Abb. 8: LC-Anzeige des Feldanzeigers 6.1.2 Anzeigesymbole Bargraphanzeige Marke für Messbereichsunterschreitung Marke für Messbereichsüberschreitung Messwertanzeige Ziffernhöhe 26 mm (1,02") 14-Segment Anzeige für Einheiten und Mel- dungen Symbol ’Programmierung gesperrt’... -
Seite 14: Navigation
Bedienung des Feldanzeigers RIA16 6.2.1 Navigation Die Bedienfelder sind in 2 Ebenen eingeteilt. Menü: In der Ebene Menü können unterschiedliche Menüpunkte gewählt werden. Die einzelnen Menüpunkte dienen als Zusammenfassung von zusammengehörigen Bedienfunktionen. Bedienfunktion: Eine Bedienfunktion ist als Zusammenfassung von Bedienparametern anzusehen. - Seite 15 RIA16 Bedienung des Feldanzeigers Bedienmatrix Menü Bedienfunktion Bedienfunktion Bedienfunktion Parameter Default / Parameter Default / Parameter Default / Auswahl Auswahl Auswahl Analogeingang Kennlinie Signaldämpfung Dezimalpunkt Messwert INPUT CURV DAMP DI DP Linear LINAR 0 bis 99 s 99.999 3 DEC...
-
Seite 16: Konfiguration Über Schnittstelle & Pc- Konfigurationssoftware Fieldcare Device Setup
Bedienung des Feldanzeigers RIA16 Konfiguration über Schnittstelle & PC-Konfigurations- software FieldCare Device Setup Warnung! Die Parametrierung muss außerhalb des explosionsgefährdeten Bereichs erfolgen. " Achtung! Während der Parametrierung mit FieldCare kann das Gerät undefinierte Zustände annehmen! Dies kann das undefinierte Schalten von Ausgängen und Relais zur Folge haben. -
Seite 17: Gerätekonfiguration
RIA16 Gerätekonfiguration Gerätekonfiguration Beschreibung der Bedienfunktionen In der folgenden Tabelle sind die verfügbaren Menüs des Feldanzeigers aufgelistet. Die genaue Beschreibung erfolgt in den angegebenen Kapiteln. Kapitel Funktion Darstellung auf dem Display Kap. 7.1 Messwertverarbeitung INPUT Kap. 7.2 Anzeige DISPL Kap. 7.3... -
Seite 18: Anzeige (Displ)
Gerätekonfiguration RIA16 Anzeige (DISPL) 7.2.1 Dimension DIM É Auswahl: NO, °C, K, °F, % oder TEXT Es kann eine der fest hinterlegten Einheiten (°C, K, °F, %) ausgewählt werden. Alternativ dazu kann auf der 14-Segment-Anzeige eine beliebige Einheit eingestellt werden (TEXT). -
Seite 19: Grenzwerte (Limit)
RIA16 Gerätekonfiguration Grenzwerte (LIMIT) Bei einer Grenzwertverletzung bzw. einer Störung wird der OC-Ausgang nach dem Ruhestrom- prinzip stromlos geschaltet. Bei Grenzwertverletzung MIN (unterer Grenzwert) erscheint in der 14-Segmentanzeige ’LIMIN’ bzw. bei Grenzwertverletzung MAX (oberer Grenzwert) ’LIMAX’. 7.3.1 Betriebsart LIMIT É MODE É Auswahl OFF, MIN, MAX, ALARM Anwahl der Betriebsart 'Grenzwert- und Störüberwachung'... -
Seite 20: Programminformationen
Gerätekonfiguration RIA16 7.4.2 Programminformationen Bezeichnung Beschreibung Programmname 'PNAME' Anzeige der Identifikation der im Gerät geladenen Firmware (7-stellig) Hinweis! Anzeige nicht editierbar Firmware Version 'FWVER' Anzeige der im Gerät geladenen Firmware Version (8-stellig) Hinweis! Anzeige nicht editierbar Hinweis! Durch Drücken der + oder - Taste kann bei den 7- oder 8-stelligen Anzeigewerten horizontal ges- crollt werden. -
Seite 21: Serviceebene (Serv)
RIA16 Gerätekonfiguration Serviceebene (SERV) Diese Ebene kann nur nach Eingabe des Service-Codes angewählt werden (nur für Servicepersonal verfügbar). 7.5.1 Zurücksetzen der Einstellungen (PRSET) PRSET - Reset durchführen Der Service hat die Möglichkeit die Einstellungen auf die Vorgabewerte zurück zu setzen. -
Seite 22: Inbetriebnahme
Inbetriebnahme RIA16 Inbetriebnahme Installations- und Funktionskontrolle Überprüfen Sie alle angeschlossenen Drähte auf festen Sitz. Das Gerät ist nun betriebsbereit. Während der Geräteinitialisierung werden alle Segmente im Display für ca. 1 Sekunde angezeigt. " Achtung! Vor Inbetriebnahme muss der Deckel fest geschlossen sein. Nicht verwendete Öffnungen müssen verschlossen werden. -
Seite 23: Wartung
RIA16 Wartung Wartung Das Gerät erfordert keine speziellen Instandhaltungs- und Wartungsarbeiten. Zubehör Bezeichnung Bestellnummer Schnittstellenkabel Commubox FXA291 inkl. FieldCare Device Setup + DTM Library FXA291 TXU10 TXU10-AC Kabelverschraubung NPT 1/2, D4-8,5, IP68 51006845 Rohrmontagekit Edelstahl 71091611 2x Kabelverschraubung M16 RK01-AA... -
Seite 24: Störungsbehebung
Störungsbehebung RIA16 Störungsbehebung Um Ihnen eine erste Hilfe zur Störermittlung zu geben, finden Sie nachfolgend eine Übersicht der möglichen Fehlerursachen. 11.1 Fehlersuchanleitung Warnung! Bei Ex-Geräten kann keine Fehlerdiagnose am offenen Gerät durchgeführt werden, weil dadurch die Zündschutzart aufgehoben wird. 11.2 Prozessfehlermeldungen Fehler die während des Selbsttests oder im laufenden Betrieb auftreten, werden sofort im Display... -
Seite 25: Ersatzteile
RIA16 Störungsbehebung 11.3 Ersatzteile a0012119 Abb. 13: Ersatzteile des Feldanzeigers Pos.-Nr. Bestellnummer Bezeichnung RIA16X-GB Front Metall inkl. Folie + Glas (mit Dichtungen und Befestigungsrahmen) RIA16X-GA Front Kunststoff inkl. Folie RIA16X-GD Unterteil Metall (metrische Gewinde) RIA16X-GE Unterteil Metall (NPT1/2 Gewinde) RIA16X-GC... -
Seite 26: Entsorgung
Technische Daten RIA16 11.4 Rücksendung Für eine spätere Wiederverwendung oder einen Reparaturfall ist das Gerät geschützt zu verpacken, bestenfalls durch die Originalverpackung. Reparaturen dürfen nur durch die Serviceorganisation Ihres Lieferanten oder Fachpersonal durchgeführt werden. Legen Sie für die Einsendung zur Repa- ratur eine Notiz mit der Beschreibung des Fehlers bei. -
Seite 27: Messgenauigkeit
RIA16 Technische Daten 12.0.4 Messgenauigkeit Referenzbedingungen T= 25 °C (77 °F) Messabweichung < 0,1% vom skalierten Anzeigebereich Einfluss der Umgebungstem- Einfluss auf die Genauigkeit bei Änderung der Umgebungstemperatur um 1 K (1,8 °F): 0,01% peratur 12.0.5 Einbaubedingungen Einbauhinweise Einbauort Wand- oder Rohrmontage (s. ’Zubehör’) Einbaulage Keine Einschränkungen, die Einbaulage wird von der Ablesbarkeit des Displays bestimmt. -
Seite 28: Konstruktiver Aufbau
Technische Daten RIA16 12.0.7 Konstruktiver Aufbau Bauform, Maße Kunststoffgehäuse für allgemeine Anwendungsbereiche oder, als Option, Aluminiumgehäuse a0011162 Abb. 14: Angaben in mm (Angaben in Inches in Klammern) Bohrung zur Montage direkt an der Wand oder auf optionale Montageplatte mit 4 Schrauben ∅5 mm (0,2") Gewicht •... -
Seite 29: Anzeige- Und Bedienoberfläche
RIA16 Technische Daten 12.0.8 Anzeige- und Bedienoberfläche Anzeigeelemente a0011163 Abb. 15: LC-Anzeige des Feldanzeigers Pos. 1: Bargraphanzeige in 10%-Schritten mit Marken für Messbereichsunter- (Pos. 1a) und -überschreitung (Pos. 1b) Pos. 2: Messwertanzeige, Ziffernhöhe 26 mm (1,02") Pos. 3: 14-Segment Anzeige für Einheiten und Meldungen Pos. -
Seite 30: Ergänzende Dokumentation
12.0.9 Zertifikate und Zulassungen CE-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer E+H- Vertriebsstelle Auskunft. - Seite 31 RIA16 Stichwortverzeichnis Stichwortverzeichnis Schaltschwelle ....... 19 Menü PARAM ALARM........19 Alarmgrenzen .
- Seite 32 www.endress.com/worldwide BA00280R/09/de/01.11 71156164 FM 9...
