KA00273R/09/DE/16.25-00
71690496
2025-01-13
Products

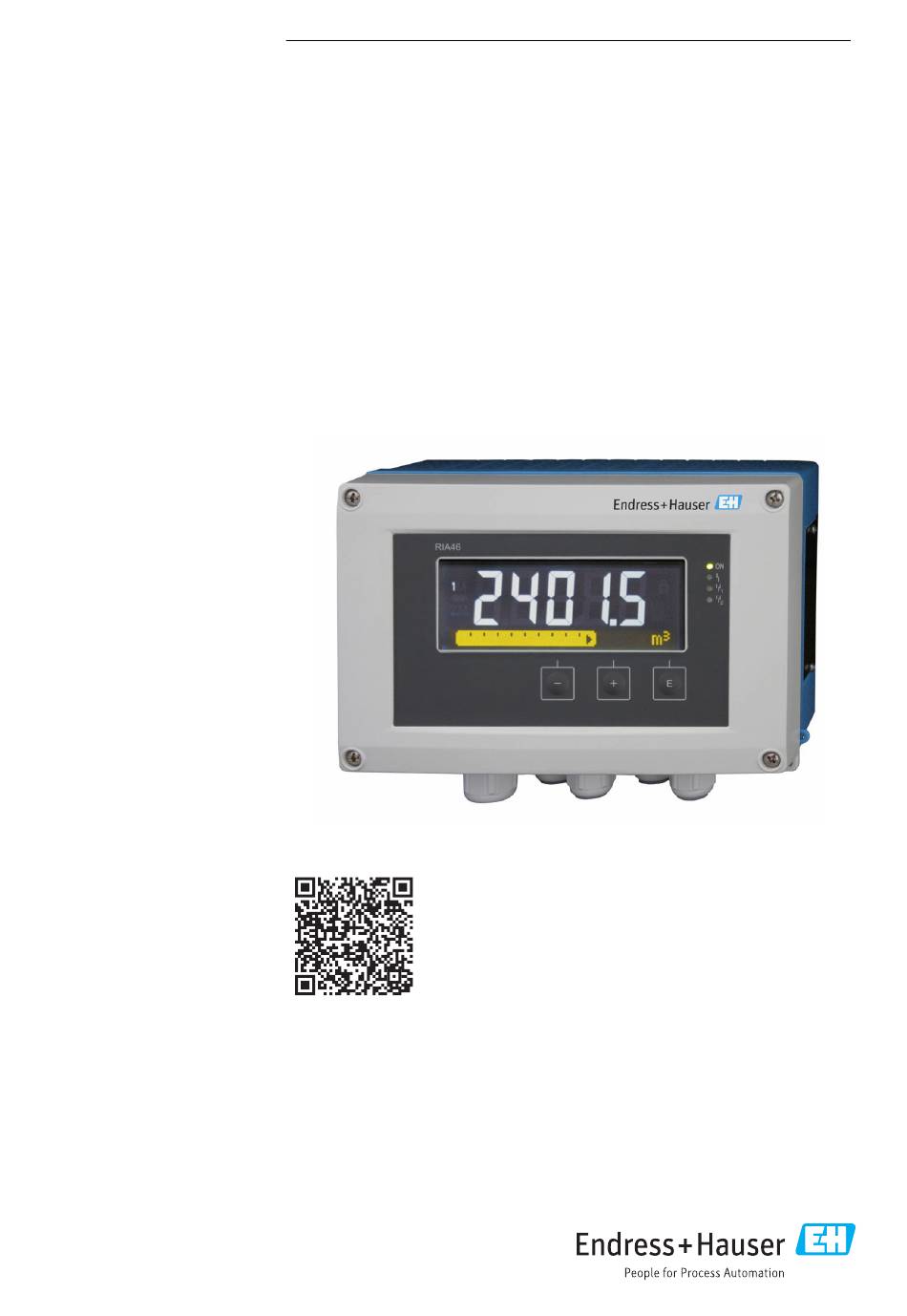

Kurzanleitung
RIA46
Prozessanzeiger mit Steuereinheit
Diese Anleitung ist eine Kurzanleitung, sie
ersetzt nicht die zugehörige Betriebsanlei-
tung.
Ausführliche Informationen sind in der
Betriebsanleitung und den weiteren Doku-
mentationen verfügbar.
Für alle Geräteausführungen verfügbar über:
• Internet:
• Smartphone/Tablet: Endress+Hauser Ope-
rations App
Solutions
www.endress.com/deviceviewer
Services
Werbung
Verwandte Anleitungen für Endress+Hauser RIA46
Inhaltszusammenfassung für Endress+Hauser RIA46
- Seite 1 Prozessanzeiger mit Steuereinheit Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanlei- tung. Ausführliche Informationen sind in der Betriebsanleitung und den weiteren Doku- mentationen verfügbar. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Ope- rations App...
- Seite 2 RIA46 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
- Seite 3 RIA46 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............3 Symbole .
- Seite 4 Sicherheitshinweise RIA46 1.1.2 Symbole für Informationstypen Symbol Bedeutung Symbol Bedeutung Erlaubt Zu bevorzugen Abläufe, Prozesse oder Handlungen, Abläufe, Prozesse oder Handlungen, die erlaubt sind. die zu bevorzugen sind. Verboten Tipp Abläufe, Prozesse oder Handlungen, Kennzeichnet zusätzliche Informatio- die verboten sind.
- Seite 5 RIA46 Warenannahme und Produktidentifizierung Bestimmungsgemäße Verwendung Der Prozessanzeiger bewertet analoge Prozessgrößen und stellt diese an seinem mehrfarbigen Display dar. Mittels seinen Ausgängen sowie Grenzwertrelais können Prozesse überwacht und gesteuert werden. Hierzu ist das Gerät mit einer Vielzahl an Software Funktionen ausgestat- tet.
- Seite 6 (www.endress.com/deviceviewer): Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen: Alle Angaben zum Gerät und zum Umfang der zugehörigen Technischen Doku- mentation werden angezeigt.
- Seite 7 RIA46 Montage Lagerung und Transport Folgende Punkte beachten: Die zulässige Lagerungstemperatur beträgt –40 … 85 °C (–40 … 185 °F); die Lagerung in den Grenztemperaturbereichen ist zeitlich begrenzt (maximal 48 Stunden). Bei Lagerung und Transport das Gerät so verpacken, dass es zuverlässig vor Stößen und äußeren Einflüssen geschützt wird.
- Seite 8 Montage RIA46 Einbaumaße 96 (3.78) 199 (7.83) 163 (6.42) A0010574 1 Abmessungen des Feldanzeigers in mm (in) Bohrung für direkte Wandmontage oder auf optionaler Montageplatte mit 4 Schrauben ⌀5 mm (0,2 in) Gerät montieren Der Feldanzeiger kann entweder direkt mit 4 Schrauben ∅5 mm (0,2 in) an der Wand befes- tigt werden oder mittels optionalem Montagekit an Rohr oder Wand montiert werden.
- Seite 9 RIA46 Elektrischer Anschluss A0010684 3 Rohrmontage des Feldanzeigers Montagekontrolle • Ist die Dichtung unbeschädigt? • Ist das Gehäuse fest auf die Wand oder Montageplatte geschraubt? • Sind die Gehäuseschrauben fest angezogen? Elektrischer Anschluss WARNUNG Gefahr durch elektrische Spannung ‣...
- Seite 10 Elektrischer Anschluss RIA46 Gerät anschließen Für jeden Eingang wird eine Messumformerspeisung (LPS) bereitgestellt. Die Messumformer- speisung ist hauptsächlich für die Versorgung von 2 Leiter Sensoren vorgesehen und ist vom System und von den Ausgängen galvanisch getrennt. A0010685 4 Anschlussbelegung des Geräts (Kanal 2 und Relais optional)
- Seite 11 RIA46 Elektrischer Anschluss 5.1.1 Übersicht Anschlussmöglichkeiten am Prozessanzeiger Klemmenbezeichnungen Analogeingänge Kanal 1 und 2 (optional) 15 16 17 18 25 26 27 28 A0010406 Anschluss Messumformerspeisung 2-Leiter 4-Leiter LPS 2-W LPS 4-W A0010407 A0010408 Anschluss Analogeingang RTD/Widerstand 2-Leiter RTD/Widerstand 3-Leiter...
- Seite 12 Elektrischer Anschluss RIA46 Dargestellte Kontaktlage der Relais bei Ausfall der Spannungsversorgung: Anschluss Relais (optional) Relais 1 Relais 2 R12R11R13 R22R21R23 A0010412 A0010413 Anschluss Analogausgang Analogausgang 1 Analogausgang 2 (optional) A0010742 A0010743 Anschluss Digitalausgang Digitalausgang / Open Collector A0010744 Anschluss Spannungsversorgung ...
- Seite 13 RIA46 Elektrischer Anschluss Schnittstellen Schnittstelle zur Konfiguration mit PC-Software A0010417 HART® Anschluss-Buchsen CH1 / A0012403 Die HART®-Anschlussklemmen sind mit dem internen Widerstand der Messumformer- speisung verbunden. Es besteht keine interne Verbindung zum Stromeingang. Wird nicht die Messumformer- speisung des Gerätes verwendet, muss ein externer HART®-Widerstand in der 4 …...
- Seite 14 Bedienungsmöglichkeiten RIA46 Anschluss der Schirmerdung (nur Aluminiumgehäuse) A0014935 6 Anschluss der Schirmerdung Anschlusskontrolle Gerätezustand und Spezifikationen Hinweise Sind Gerät oder Kabel beschädigt? Sichtkontrolle Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild übe- 24 … 230 V AC/DC (-20 % / +10 %)
- Seite 15 FieldCare Gerätetreiber gemäß folgender Anleitung installieren: Zuerst den Gerätetreiber "CDI DTMlibrary" in FieldCare installieren. Dieser befindet sich in FieldCare unter "Endress+Hauser Device DTMs → Service/Specific → CDI". Anschließend muss der DTM-Katalog in FieldCare aktualisiert werden. Die neu instal- lierten DTMs dem DTM-Katalog hinzufügen.
- Seite 16 Bedienungsmöglichkeiten RIA46 Installation des Windows Treibers für TXU10/FXA291 Zur Installation des Treibers unter Windows werden Administratorrechte benötigt. Wie folgt vorgehen: Gerät mit Hilfe des TXU10/FXA291 Schnittstellenadapter mit dem PC verbinden. Ein neues Gerät wird erkannt und der Windows Installationsassistent startet.
- Seite 17 RIA46 Bedienungsmöglichkeiten Die weitere Parametrierung des Geräts anhand der Geräte-Betriebsanleitung durchführen. Das gesamte Setup-Menü mit allen aufgeführten Parametern sind in FieldCare Device Setup zu finden. Grundsätzlich ist ein Überschreiben von Parametern durch die PC Software FieldCare und den entsprechenden Geräte DTM auch bei aktivem Zugriffsschutz möglich.
- Seite 18 Bedienungsmöglichkeiten RIA46 A0010690 7 Display des Feldanzeigers Kanalanzeige: 1: Analogeingang 1; 2: Analogeingang 2; 1M: berechneter Wert 1; 2M: berechneter Wert 2 Dot-Matrix-Anzeige für TAG, Bargraph, Einheit Grenzwertmarken im Bargraph Anzeige Bediensperre grüne LED; an - Versorgungsspannung liegt an rote LED;...
- Seite 19 RIA46 Bedienungsmöglichkeiten Fehlerfall: Anzeige: , keine Anzeige des Messwertes Unter-/Überbereich: Im Dot-Matrix Bereich wird der Fehler und die Kanalbezeichnung (TAG) spezifiziert. 6.3.2 Symbole im Editiermodus Folgende Zeichen stehen zur Eingabe von Freitext zu Verfügung: ‘0-9’, ‘a-z’, ‘A-Z’, ‘+’, ‘-’, ‘*’, ‘/’, ‘\’, ‘%’, ‘°’, ‘2’, ‘3’, ‘m’, ‘.’, ‘,’, ‘;’, ‘:’, ‘!’, ‘?’, ‘_’, ‘#’, ‘$’, ‘"’, ‘´’, ‘...
- Seite 20 *71690496* 71690496 www.addresses.endress.com...
