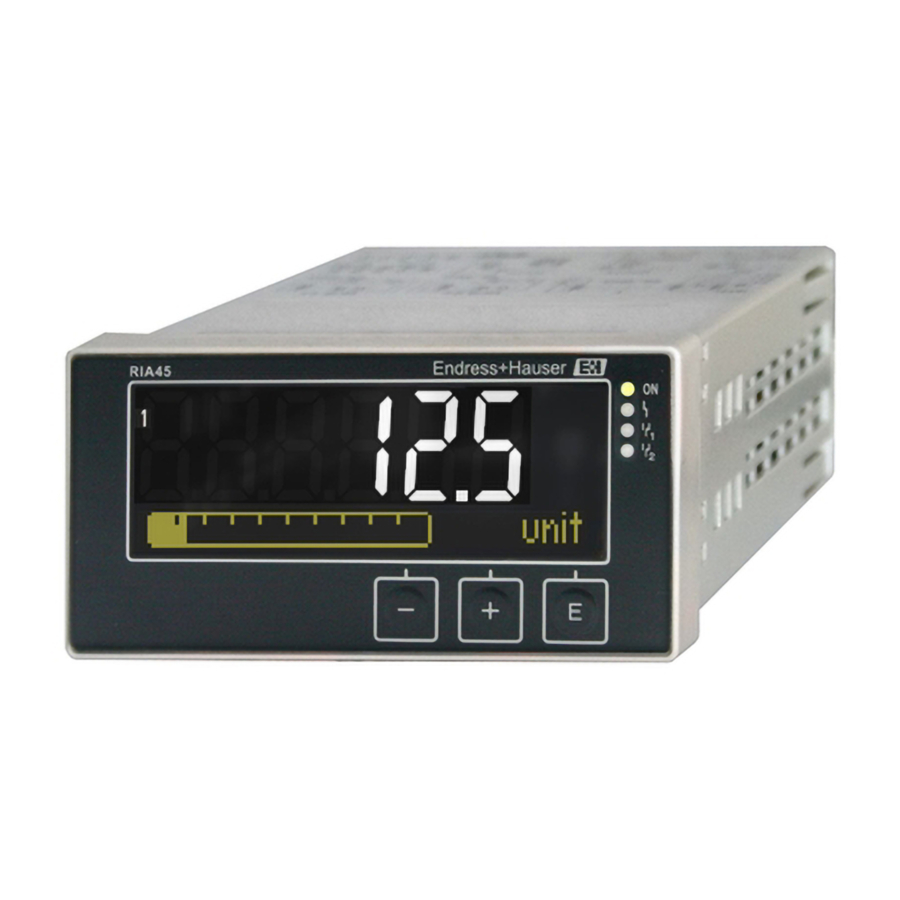

Endress+Hauser RIA45 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Anzeigeinstrumente
  5. RIA45
  6. Betriebsanleitung
Endress+Hauser RIA45 Betriebsanleitung

Endress+Hauser RIA45 Betriebsanleitung

Prozessanzeiger
Vorschau ausblenden Andere Handbücher für RIA45:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BA00272R/09/DE/03.14
71245687
SW Version
1.03.xx
Products
Betriebsanleitung
RIA45
Prozessanzeiger
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser RIA45

Inhaltszusammenfassung für Endress+Hauser RIA45

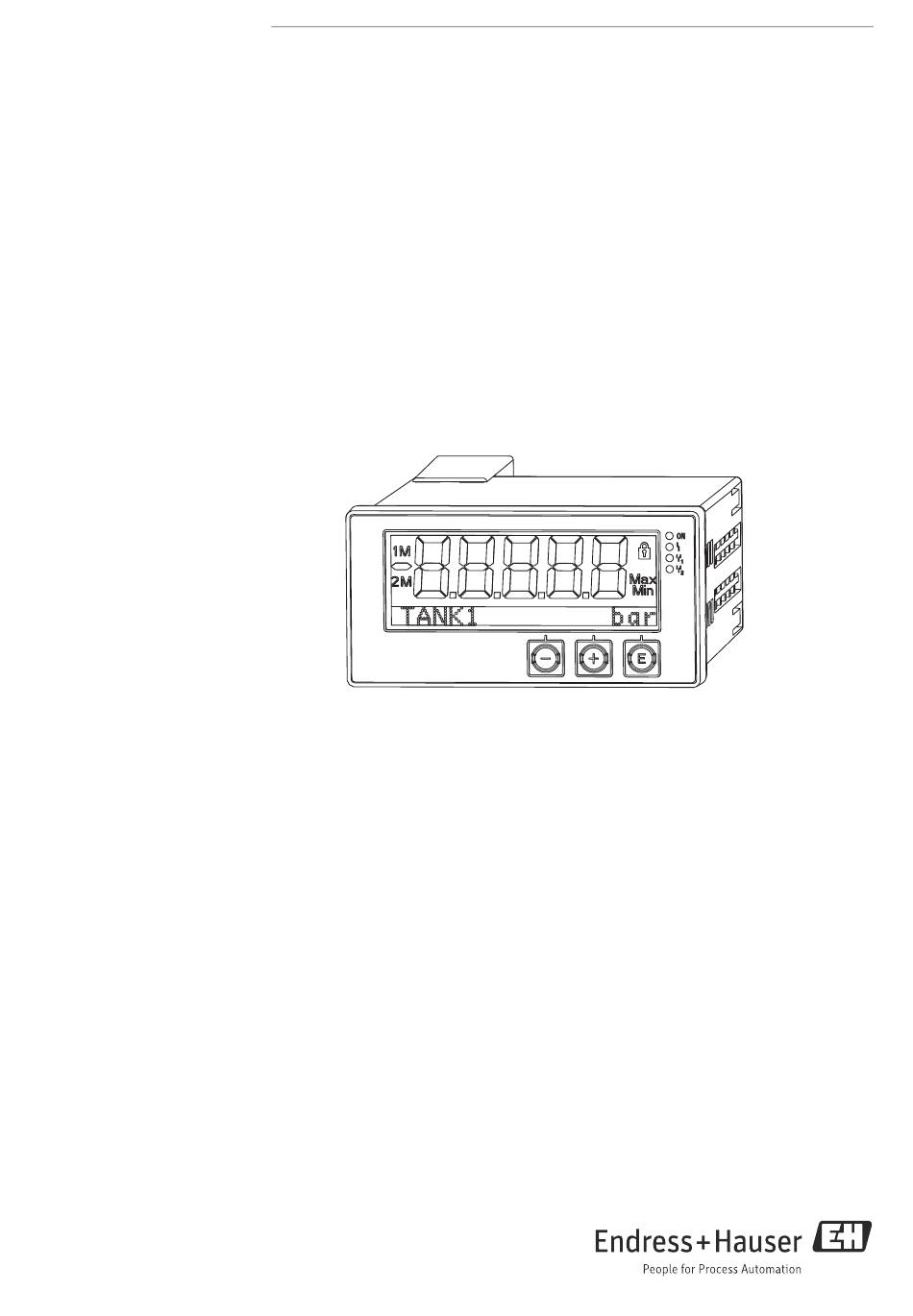

  • Seite 1 Products Solutions Services BA00272R/09/DE/03.14 71245687 SW Version 1.03.xx Betriebsanleitung RIA45 Prozessanzeiger...

  • Seite 2: Blockschaltbild

    Ausgänge: 1 (2) x Universal 1 (2) x Analog (I, U, R, TC, RTD) 1 x Digital (OC) Versorgungsspannung: Messumformerspeisung 24...230 V AC/DC eigensicher (-20%/+10%) Relais: Schnittstellen: 2 x Relais (Grenzwerte) 1 x PC-Schnittstelle optional a0010175-de Abb. 1: Blockschaltbild Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    RIA45 Inhaltsverzeichnis Sicherheitshinweise....4 Technische Daten ....42 Bestimmungsgemäße Verwendung .

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise RIA45 Sicherheitshinweise Ein sicherer und gefahrloser Betrieb des Prozessanzeigers ist nur sichergestellt, wenn diese Betriebsanleitung gelesen und die Sicherheitshinweise darin beachtet werden. Bestimmungsgemäße Verwendung Der Prozessanzeiger bewertet analoge Prozessgrößen und stellt diese an seinem mehrfarbi- gen Display dar. Mittels seinen Ausgängen sowie Grenzwertrelais können Prozesse über- wacht und gesteuert werden.

  • Seite 5: Sicherheitszeichen Und -Symbole

    RIA45 Sicherheitshinweise Sicherheitszeichen und -symbole Sicherheitshinweise in dieser Betriebsanleitung sind mit folgenden Sicherheitszeichen und -symbole gekennzeichnet: Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen A0011190-DE kann.

  • Seite 6: Identifizierung

    Identifizierung RIA45 Identifizierung Gerätebezeichnung 2.1.1 Typenschild Vergleichen Sie das Typenschild am Gerät mit der folgenden Abbildung: a0010405 Abb. 2: Typenschild des Prozessanzeigers (beispielhaft): Bestellcode, Serien- und Identnummer des Gerätes Spannungsversorgung Leistungsaufnahme Zulassung Temperaturbereich Lieferumfang Der Lieferumfang des Prozessanzeigers besteht aus: •...

  • Seite 7: Montage

    RIA45 Montage Montage Warenannahme, Transport, Lagerung Die zulässigen Umgebungs- und Lagerbedingungen sind einzuhalten. Genaue Spezifikatio- nen hierzu finden Sie im Kapitel 10 "Technische Daten". 3.1.1 Warenannahme Kontrollieren Sie nach der Warenannahme folgende Punkte: • Sind Verpackung oder Inhalt beschädigt? • Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit Ihren Bestellan- gaben.

  • Seite 8: Vorgehensweise Zur Montage

    Montage RIA45 Vorgehensweise zur Montage Der erforderliche Schalttafelausschnitt beträgt 92x45 mm (3,62x1,77 in). a0010404 Abb. 3: Einbau in Schalttafel Schrauben Sie die Gewindestangen (Pos. 1) in die vorgesehenen Positionen am Monta- gerahmen (Pos. 2). Hierfür stehen Ihnen wahlweise vier gegenüberliegende Ein- schraubpositionen zur Verfügung (Pos.

  • Seite 9: Verdrahtung

    RIA45 Verdrahtung Verdrahtung WARNUNG Verletzungsgefahr durch elektrische Spannung ‣ Gesamten elektrischen Anschluss ausschließlich spannungsfrei vornehmen ‣ Die Schutzleiterverbindung ist vor allen anderen Verbindungen herzustellen. Bei Unter- brechung des Schutzleiters können Gefahren auftreten. ‣ Geeigneten Schalter oder Leistungsschalter in der Gebäudeinstallation vorsehen. Dieser Schalter muss in der Nähe des Gerätes (leicht erreichbar) angebracht und als Trennvor-...

  • Seite 10: Übersicht Anschlussmöglichkeiten Am Prozessanzeiger

    Verdrahtung RIA45 Übersicht Anschlussmöglichkeiten am Prozessanzeiger Klemmenbezeichnungen Analogeingänge Kanal 1 und 2 (optional) a0010406 Anschluss Messumformerspeisung 2-Leiter 4-Leiter a0010407 a0010408 Anschluss Analogeingang RTD/Widerstand 2-Leiter RTD/Widerstand 3-Leiter RTD/Widerstand 4-Leiter a0010581 a0010582 a0010583 Thermoelement U ≤ 1 V U > 1 V...

  • Seite 11: Anschlusskontrolle

    RIA45 Verdrahtung Anschluss Digitalausgang Digitalausgang / Open Collector a0010415 Anschluss Spannungsversorgung 24 bis 230 V AC/DC (-20 % / +10 %) 50/60 Hz a0010418 Schnittstelle zur Konfiguration mit PC-Software FieldCare a0010417 HINWEIS Beschädigung des Geräts durch energiereiche Transienten ‣ Bei langen Signalleitungen geeigneten Überspannungsschutz vorschalten.

  • Seite 12: Bedienelemente Und Anzeige

    Anschließend installieren Sie den FieldCare Gerätetreiber gemäß folgender Anleitung: Zuerst den Gerätetreiber "CDI DTMlibrary" in FieldCare installieren. Dieser befindet sich in FieldCare unter "Endress+Hauser Device DTMs → Service / Specific → CDI". Anschließend muss der DTM-Katalog in FieldCare aktualisiert werden. Die neu instal- lierten DTMs dem DTM-Katalog hinzufügen.
  • Seite 13 RIA45 Bedienelemente und Anzeige Installation des Windows Treibers für TXU10/FXA291 Zur Installation des Treibers unter Windows müssen Sie Administratorrechte besitzen. Gehen Sie wie folgt vor: Gerät mit Hilfe des TXU10/FXA291 Schnittstellenadapter mit dem PC verbinden. Ein neues Gerät wird erkannt und der Windows Installationsassistent startet.

  • Seite 14: Anzeige Und Gerätestatusanzeige / Led

    Bedienelemente und Anzeige RIA45 Anzeige und Gerätestatusanzeige / LED Der Prozessanzeiger bietet ein hintergrundbeleuchtetes LC Display welches in zwei Bereiche gegliedert ist. Der Segment Bereich zeigt den Wert des Kanals sowie zusätzliche Informati- onen und Alarme. Im Dot-Matrix-Bereich werden im Anzeigebetrieb zusätzliche Kanalinformationen wie TAG, Unit oder Bargraph dargestellt.

  • Seite 15: Symbole

    RIA45 Bedienelemente und Anzeige Symbole 5.3.1 Displaysymbole Gerät ist verriegelt / Bediensperre; das Gerätesetup ist für Veränderungen an Parametern gesperrt; die Anzeige kann verändert werden. Kanal eins (Analog in 1) Kanal zwei (Analog in 2) Erster berechneter Wert (Calc value 1)

  • Seite 16: Bedienmatrix Auf Einen Blick

    Bedienelemente und Anzeige RIA45 Bedienmatrix auf einen Blick Im Folgenden sind alle Menüs einschließlich der Bedienfunktionen aufgelistet. Menü Display Beschreibung AI1 Reset minmax* Zurücksetzen der Min/Max-Werte für Analog in AI2 Reset minmax* Zurücksetzen der Min/Max-Werte für Analog in CV1 Reset minmax* Zurücksetzen der Min/Max-Werte für Calc value...
  • Seite 17 RIA45 Bedienelemente und Anzeige Menü Setup Beschreibung Analog in 1 Analogeingang 1 Signal type Signalart Signal range Signalbereich Connection (nur für Signal type = Anschlussart RTD) Lower range Untere Messbereichsgrenze Upper range Obere Messbereichsgrenze Bezeichnung für Analogeingang Unit Einheit für Analogeingang Temperature unit Einheit der Temperatur, nur sichtbar, wenn "Sig-...
  • Seite 18 Bedienelemente und Anzeige RIA45 Menü Setup Beschreibung Relay 1 Relais 1 Assignment Zuordnung zu überwachender Wert für Relais Function Betriebsart des Relais Set point Grenzwert für Relais Set point 1/2 (nur, wenn Function Grenzwerte 1 und 2 für Relais = Inband, Outband) Time base (nur, wenn Function = Zeitbasis für Gradientenauswertung...
  • Seite 19 RIA45 Bedienelemente und Anzeige Menü Expert Beschreibung Input Eingänge Zusätzlich zu den Parametern aus dem Menü Setup sind folgende Parameter verfügbar: Analog in 1 / 2 Analogeingang 1 / 2 Bar 0% Untergrenze Bargraph für Analogeingang Bar 100% Obergrenze Bargraph für Analogeingang Decimal places Dezimalstellen für Analogeingang...

  • Seite 20: Inbetriebnahme

    Inbetriebnahme RIA45 Inbetriebnahme Installationskontrolle und Einschalten des Gerätes Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihr Gerät in Betrieb nehmen: • Checkliste Kapitel 3.5 ‘Einbaukontrolle’ • Checkliste Kapitel 4.2 ‘Anschlusskontrolle’ Nach Anlegen der Betriebsspannung leuchtet die grüne LED und das Display zeigt die Funk- tionsbereitschaft des Gerätes an.

  • Seite 21: Konfiguration Des Gerätes

    RIA45 Inbetriebnahme Konfiguration des Gerätes Konfigurationsschritte: Auswahl der Applikationsbedingungen (nur bei 2 Kanal-Gerät) (→ ä 21) Konfiguration des Universaleingangs/ der Universaleingänge (→ ä 24) Konfiguration der Berechnungen (→ ä 25) Konfiguration des Analogausgangs / der Analogausgänge (→ ä 25) Konfiguration Relais (wenn Option gewählt); Vergabe und Überwachung von Grenz- werten (→...

  • Seite 22: Differenzdruckanwendung

    Inbetriebnahme RIA45 Differenzdruckanwendung Für Differenzdruckanwendungen steht Ihnen ein komprimiertes Setup zur Verfügung. Nach dem erfolgreichen Abschluss des Setup Differenzdruckanwendung wird auf Grundlage der eingestellten Parameter der Analogeingänge sowie der Linearisierungsstützstellen automatisch die Differenz der beiden Eingänge gebildet und das Signal linearisiert. Sie erhalten somit im Display bereits das Volumen dargestellt (= berechneter Wert 2).

  • Seite 23: Menüpunkt 'Setup'

    RIA45 Inbetriebnahme Menüpunkt ‘Setup’ Setup → Application → ‘Diff pressure’ Voreingestellt durch Appli- Untermenü kationspaket Setup Analogeingänge ‘AI1 Lower range’: Messbereichs-Anfang Analogeingang 1 (entspricht z.B. → Signal: ‘Current’ (Strom) 4 mA) → Bereich: ‘4-20 mA’ (→ ä 21 Schritt 1 und 2) ‘AI1 Upper range’: Messbereichs-Ende Analogeingang 1 (entspricht z.B.

  • Seite 24: Schritt: Konfiguration Des Universaleingangs / Der Universaleingänge ('Analog In 1/2')

    Inbetriebnahme RIA45 6.4.2 2. Schritt: Konfiguration des Universaleingangs / der Univer- saleingänge (‘Analog in 1/2’) Das Gerät enthält einen Universaleingang, optional einen weiteren Universaleingang für Strom (‘Current’), Spannung (‘Voltage’), Widerstandsthermometer (‘RTD’) oder Thermo- elemente (‘TC’). Der Eingang wird auf Leitungsbruch überwacht (siehe hierzu Tabelle "Messbereichsgrenzen"...

  • Seite 25: Schritt: Konfiguration Der Berechnungen

    RIA45 Inbetriebnahme 6.4.3 3. Schritt: Konfiguration der Berechnungen Für Berechnungen stehen ein bzw. zwei Kanäle mit folgenden Funktionen zur Verfügung: Setup Calc value 1 Calc value 2 • ausgeschaltet • ausgeschaltet • Summe (AI1+AI2) • Summe (AI1+AI2) • Differenz (AI1-AI2) •...

  • Seite 26: Schritt: Konfiguration Relais, Vergabe Und Überwachung Von Grenzwerten

    Inbetriebnahme RIA45 6.4.5 5. Schritt: Konfiguration Relais, Vergabe und Überwachung von Grenzwerten Das Gerät verfügt optional über zwei Relais mit Grenzwerten, die entweder ausgeschaltet sind, dem Eingangssignal bzw. dem linearisierten Wert des Analogeinganges1 bzw. 2 oder den berechneten Werten zugeordnet werden können. Der Grenzwert wird als Zahlenwert inkl.

  • Seite 27: Betriebsarten

    RIA45 Inbetriebnahme Betriebsarten Es wird keine Aktion ausgelöst. Der zugeordnete Ausgang befindet sich immer im normalen Betriebszustand. Min (Grenzwert unten) Der Grenzwert ist aktiv, wenn der eingestellte Wert unterschritten ist. Der Grenzwert wird wieder ausgeschaltet, wenn der Grenzwert inkl. Hysterese überschritten wird.
  • Seite 28 Inbetriebnahme RIA45 Gradient Die Betriebsart "Gradient" dient zur Überwachung der zeitlichen Änderung des Eingangssig- nals. Der Alarm wird ausgelöst, wenn der Messwert den eingestellten Wert erreicht oder überschreitet. Wenn der Anwender einen positiven Wert einstellt, wird der Grenzwert auf steigenden Gradienten überwacht.

  • Seite 29: Sonderfall: Hysterese Und Verzögerung Auf Einem Grenzwert

    RIA45 Inbetriebnahme InBand Der Grenzwert wird verletzt, sobald der zu überprüfende Messwert ein zuvor festgelegtes Maximum und Minimum über- bzw. unterschreitet. Die Hysterese ist dabei an den Innensei- ten des Bandes zu beachten. Messwert Grenzwert Hysterese Hysterese Grenzwert Grenzwert aktiv...

  • Seite 30: Schritt: Erweiterte Gerätekonfiguration (Zugriffsschutz/Bediencode, Sicherung Des Aktuellen Setups)

    Inbetriebnahme RIA45 6.4.6 6. Schritt: Erweiterte Gerätekonfiguration (Zugriffsschutz/Be- diencode, Sicherung des aktuellen Setups) Zugriffsschutz Der Zugriffsschutz sperrt alle editierbaren Parameter, d.h. das Setup ist nur nach Eingabe des vierstelligen Benutzercodes zugänglich. Werkseitig ist der Zugriffsschutz nicht aktiviert. Die Parametrierung des Gerätes kann jedoch durch einen vierstelligen Code geschützt werden.

  • Seite 31: Überfüllsicherung

    RIA45 Inbetriebnahme → Contrast: Kontrast wählen (einstellbar in den Stufen 1 bis 7) → Brightness: Helligkeit wählen (einstellbar in den Stufen 1 bis 7) → Alternating time: Zeit zwischen automatischen Umschalten zwischen den Kanälen und berechneten Werten wählen (in Sekunden: 3, 5, oder 10) Durch ‘x Back’...
  • Seite 32 Inbetriebnahme RIA45 Konfiguration beim Betrieb des Gerätes entsprechend TRbF510: Das Gerät muss nach der vorliegenden, zugehörigen Betriebsanleitung errichtet und betrieben werden. • Universaleingänge sind zu parametrieren (wie in Schritt 1 - Schritt 3 (→ ä 21 ff.)beschrieben). • Grenzwerte sind wie folgt zu parametrieren (wie Schritt 5, → ä 26): Function: MAX Assignment: Welches Eingangssignal soll überwacht werden?

  • Seite 33: Vorgabewerte

    RIA45 Inbetriebnahme Vorgabewerte: Eingangsart Vorgabewert Strom- und Spannungsein- 0,0 s gänge Temperatureingänge 1,0 s Nach Ablauf der 5-fachen Filterzeit wird 99% des tatsächlichen Messwerts erreicht. a0010508 Abb. 13: Signaldämpfung Analog In:Signal Analogeingang eingestellte Dämpfung Failure mode Wird an einem der beiden Eingänge ein Fehler erkannt, wird der interne Status des Eingangs auf Fehler gesetzt.
  • Seite 34 Inbetriebnahme RIA45 • Fixed value = Konstanter Wert: Es kann ein konstanter Wert eingegeben werden, der im Fehlerfall ausgegeben wird. Output → Relay 1/2 Time delay Einstellung der Verzögerungszeit für das Schalten des Relais Operating mode Betriebsart des Relais. • norm opened •...

  • Seite 35: Im Betrieb

    RIA45 Inbetriebnahme Im Betrieb 6.5.1 Schnellwahltasten ‘+’ und ‘-’ Mit Hilfe der Schnellwahltasten ‘+’ und ‘-’ können Sie durch alle aktiven Kanäle (Univer- saleingänge und berechnete Werte) im Anzeigemodus schalten. Der Messwert bzw. berech- nete Wert wird dann 5 Sekunden lang angezeigt. Im Farbbereich des Displays sehen Sie die Kanalbezeichnung zum angezeigten Wert.
  • Seite 36 Inbetriebnahme RIA45 Messbereichsgrenzen Anzeige Bereich - - - - - - - - - - Messwert - - - - - - - - - - - - - - - Besonderheit Status Anzeige Unterbereich angezeigter und Überbereich ungültiger Mess-...

  • Seite 37: Speicherung Von Diagnoseereignissen / Alarme Und Fehler

    RIA45 Inbetriebnahme 6.5.4 Speicherung von Diagnoseereignissen / Alarme und Fehler Diagnoseereignisse wie Alarme und Fehlerzustände werden im Gerät abgespeichert, sobald ein neuer Fehler oder eine Statusänderung des Gerätes auftritt. Die gespeicherten Ereignisse werden zyklisch alle 30 Minuten in den nichtflüchtigen Gerätespeicher geschrieben.

  • Seite 38: Wartung

    Wartung RIA45 Wartung Das Gerät erfordert keine speziellen Instandhaltungs- und Wartungsarbeiten. Zubehör HINWEIS Fehlfunktion bei Nachrüstung mit nicht getesteter Hardware möglich ‣ Bei Nachrüstung des Geräts mit weiterer Hardware (Relais, weiterer Universaleingang und weiterer Analogausgang) ist ein interner Hardwaretest durch die Gerätesoftware durchzuführen.

  • Seite 39: Störungsbehebung

    RIA45 Störungsbehebung Störungsbehebung Um Ihnen eine erste Hilfe zur Störungsbehebung zu geben, finden Sie nachfolgend eine Übersicht der möglichen Fehlerursachen. HINWEIS Fehlfunktion bei Nachrüstung mit nicht getesteter Hardware möglich ‣ Bei Nachrüstung des Geräts mit weiterer Hardware (Relais, weiterer Universaleingang und weiterer Analogausgang) ist ein interner Hardwaretest durch die Gerätesoftware...

  • Seite 40: Ersatzteile

    Störungsbehebung RIA45 Fehlercode Bedeutung Behebung F261 Fehler: Ungültige Gerätekennung Benachrichtigen Sie Ihre Serviceorganisa- tion. F281 Initialisierungsphase Benachrichtigen Sie Ihre Serviceorganisa- tion. F282 Fehler: Parameterdaten konnten nicht Benachrichtigen Sie Ihre Serviceorganisa- gespeichert werden tion. F283 Fehler: Parameterdaten fehlerhaft Benachrichtigen Sie Ihre Serviceorganisa- tion.

  • Seite 41: Rücksendung

    RIA45 Störungsbehebung Pos.- Bezeichnung Bestell-Nr. Gehäuse Front mit Folie (inkl. Tastatur) RIA45X-DA Klemmenabdeckung Ex RIA45 71069920 CPU mit LCD-Anzeige RIA45T-A1 Mainboard Mainboard 20-250 VDC/AC nonEx RIA45X-NA Mainboard 20-250 VDC/AC, Ex-Version RIA45X-NB Multifunktionseingangskarten, inkl. Klemmen Multifunktionseingangskarte für Kanal 2, non Ex RIA45X-IA Multifunktionseingangskarte für Kanal 2, Ex-Version...

  • Seite 42: Technische Daten

    Technische Daten RIA45 Technische Daten 10.0.1 Eingangskenngrößen Eingänge Ein bzw. zwei Universaleingänge Messgröße Strom, Spannung, Widerstand, Widerstandsthermometer, Thermoelemente Messbereiche Strom: • 0/4...20 mA +10% Überbereich • Kurzschlussstrom: max. 150 mA • Bürde: 10 Ω Spannung: • 0…10 V, 2…10 V, 0…5 V, 0…1 V, 1…5 V, ± 1 V ± 10 V, ± 30 V, ± 100 mV •...

  • Seite 43: Ausgangskenngrößen

    RIA45 Technische Daten Ausgangskenngrößen Ausgangssignal Ein bzw. zwei Analogausgänge, galvanisch getrennt Strom-/Spannungsausgang Stromausgang: • 0/4...20 mA • Überbereich bis 22 mA Spannung: • 0…10 V, 2…10 V, 0…5 V, 1…5 V • Überbereich: bis 11 V, kurzschlussfest, I < 25 mA Transmitterversorgung •...

  • Seite 44: Versorgungsspannung

    Technische Daten RIA45 Klemmenbelegungsplan Elektrischer Anschluss a0010228 Abb. 15: Klemmenbelegung des Prozessanzeigers (Relais (Klemmen Rx1-Rx3) und Kanal 2 (Klemmen 21-28 und O25/O26) opti- onal) Versorgungsspannung Weitbereichsnetzteil 24 bis 230 V AC/DC (-20 % / +10 %) 50/60 Hz Leistungsaufnahme max. 21,5 VA / 6,9 W...

  • Seite 45: Messgenauigkeit

    RIA45 Technische Daten Messgenauigkeit Referenzbedingungen Spannungsversorgung: 230 V AC, 50/60 Hz Umgebungstemperatur: 25 °C ± 5 °C (77 °F ± 9 °F) Luftfeuchtigkeit: 20 %...60 % rel. Feuchte Messabweichung Universaleingang: Genauigkeit Eingang: Bereich: Messabweichung vom Messbereich (vMB): Strom 0...20 mA, 0...5 mA, 4...20 mA; Überbereich: bis 22 mA ±...

  • Seite 46: Analogausgang

    Technische Daten RIA45 Typ R (Pt13Rh-Pt), -50...1768 °C (-58...3214 °F) (IEC60584) ± (0,15% vMB +3,5 K (6,3 °F)) für -50...100 °C (-58...212 °F) ± (0,15% vMB +1,5 K (2,7 °F)) für 100...1768 °C (212...3214 °F) Typ U (Cu-CuNi), -200...600 °C(-328...1112 °F) (DIN 43710) ±...

  • Seite 47: Konstruktiver Aufbau

    RIA45 Technische Daten Klimaklasse nach IEC 60654-1, Klasse B2 Schutzart Front IP 65 / NEMA 4 (nicht UL bewertet) Gerätetubus/-rückseite IP 20 Elektrische Sicherheit Schutzklasse I, Überspannungskategorie II, Verschmutzungsgrad II Betauung Front: zulässig Gerätetubus: nicht zulässig Elektromagnetische Verträglichkeit (EMV) • Störfestigkeit: Nach IEC 61326 Industrieumgebung / NAMUR NE 21 •...

  • Seite 48: Anzeige- Und Bedienoberfläche

    Technische Daten RIA45 a0010351 Abb. 17: Schalttafelausschnitt, Abmessungen in mm (in) Gewicht ca. 300 g (10,6 oz) Werkstoffe • Gehäuse: Kunststoff PC-GF10 Anschlussklemmen Steckbare Federklemmen, 2,5 mm (14 AWG); Hilfsspannung mit Schraubklemmen (AWG 22-14; Drehmoment 0,4 Nm (3,5 lb in)).

  • Seite 49: Zertifikate Und Zulassungen

    TXU10-AC (siehe ' Z ubehör' ) . 10.0.5 Zertifikate und Zulassungen CE-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der EU-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer E+H-Vertriebsstelle Auskunft.

  • Seite 50: Anhang

    Anhang RIA45 Anhang In den folgenden Tabellen finden Sie alle im Konfigurationsmenü verfügbaren Parameter. Die werksseitig voreingestellten Werte sind jeweils fett dargestellt. 11.1 Weiterführende Erläuterungen zur Differenzdruck- Anwendung bei der Füllstandsmessung An den beiden Universaleingängen werden Drucksensoren angeschlossen. In den folgenden Berechnungsschritten wird schlussendlich das Volumen in den CV-Kanä- len errechnet.
  • Seite 51 RIA45 Anhang Umrechnungsfaktoren der verschiedenen Druck-Einheiten Pascal Technische Atmo- Physikalische Torr Pfund-Kraft pro sphäre Atmosphäre Quadratzoll (Pa) (bar) (at) (atm) (torr) (psi) ≡ 1 N/m ≡ 1 Mdyn/cm ≡ 1 kp/cm ≡ 1 pSTP ≡ 1 mmHg ≡ 1 lbf/in...

  • Seite 52: Berechnungsschritt: Errechnen Des Volumeninhaltes Aus Der Höhe

    Anhang RIA45 2. Berechnungsschritt: Errechnen des Volumeninhaltes aus der Höhe Anhand der Linearisierung des errechneten Höhenwertes kann das Volumen errechnet wer- den. Dies geschieht, indem jedem Höhenwert in Abhängigkeit der Tankform ein bestimmter Volumenwert zugeordnet wird. Diese Linearisierung wird über bis zu 32 Stützstellen abgebildet. Bei einer streng linearen Abhängigkeit von Füllhöhe und Volumen reichen 2-3 Stützstellen jedoch aus.

  • Seite 53: Menü Setup

    RIA45 Anhang 11.3 Menü Setup Menü Setup Application 1-channel Einstellung der Applikation für den Prozessanzeiger. 2-channel 2-channel ist die Default-Einstellung für zweikanalige, 1-channel für ein- Diff pressure kanalige Geräte. AI1 Lower range Zahlenwert Einstellung untere Messbereichsgrenze Nur sichtbar, wenn 0.0000 Application →...
  • Seite 54 Anhang RIA45 Menü Setup Signal range 4-20mA, 4- Einstellung des Eingangssignals. Welche Optionen zur Auswahl stehen, 20mA squar, 0-20mA, hängt vom eingestellten "Signal type" ab. 0-20mA squar, 0-10V, 0-10V squar, 0-5V, 2-10V, 1-5V, 1-5V squar, 0-1V, 0-1V squar, +/- 1V,...
  • Seite 55 RIA45 Anhang Menü Setup Signal range 4-20mA, 4- Einstellung des Eingangssignals. Welche Optionen zur Auswahl stehen, 20mA squar, 0-20mA, hängt vom eingestellten "Signal type" ab. 0-20mA squar, 0-10V, 0-10V squar, 0-5V, 2-10V, 1-5V, 1-5V squar, 0-1V, 0-1V squar, +/- 1V,...
  • Seite 56 Anhang RIA45 Menü Setup Freitext, max. 12 Stel- Kanalbezeichner Unit Freitext, max. 5 Stellen Einheit des Kanals Bar 0% Zahlenwert Einstellung 0%-Wert für Bargraph Bar 100% Zahlenwert Einstellung 100%-Wert für Bargraph Factor Zahlenwert Einstellung Faktor für berechneten Wert Offset Zahlenwert Einstellung eines Offset No.
  • Seite 57 RIA45 Anhang Menü Setup Y-value Y-value 1…Y-value 32 Eingabe der Stützstellen zur Linearisierung (max. 32) Nur sichtbar, wenn jeweils Zahlenwert "Calculation" = "Lineari- zation" eingestellt wurde. Reset min/max Zurücksetzen der gespeicherten Min-/Max-Werte. Analog Out 1 Assignment Auswahl der Quelle für das Ausgangssignal...

  • Seite 58: Menü Diagnostics

    Anhang RIA45 Menü Setup Relay 2 Source Auswahl der Quelle für das Relais Analog input 1 Analog input 2 Calc value 1 Calc value 2 Error Function Funktion des Relais Gradient Inband Outband Setpoint Zahlenwert Schaltschwelle für Relais Setpoint 2 Zahlenwert Zweite Schaltschwelle für Relais...

  • Seite 59: Menü Expert

    RIA45 Anhang 11.5 Menü Expert Zusätzlich zu allen Parametern aus dem Menü Setup stehen im Experten-Modus noch fol- gende Parameter zur Verfügung: Menü Expert Direct access 4-stelliger Code System Save user setup ‘Yes’ wählen um die aktuellen Geräteeinstellungen zu speichern.
  • Seite 60 Anhang RIA45 Menü Expert Failure mode Invalid Einstellung des Fehlerverhaltens. Fixed value Invalid: Im Fehlerfall wird ein ungültiger Wert ausgegeben. Fixed value: Im Fehlerfall wird ein fest eingestellter Wert ausgegeben. Fixed fail value Zahlenwert Im Fehlerfall wird der hier einge- Nur sichtbar, wenn Failure stellte Wert ausgegeben.
  • Seite 61 RIA45 Anhang Menü Expert Application Calc value 1 Decimal places XXXXX Einstellung der Dezimalstellen für XXXX.X Anzeige XXX.XX XX.XXX X.XXXX Failure mode Invalid Einstellung Fehlerverhalten Fixed value Fixed fail value Zahlenwert Im Fehlerfall wird der hier einge- Nur sichtbar, wenn Failure stellte Wert ausgegeben.
  • Seite 62 Anhang RIA45 Menü Expert Simu relay 2 Simulation Relais 2. closed opened 1) Zahlenwerte bestehen aus 6 Stellen, wobei der Dezimalpunkt als eine Stelle zählt, z.B. +99.999 Endress+Hauser...
