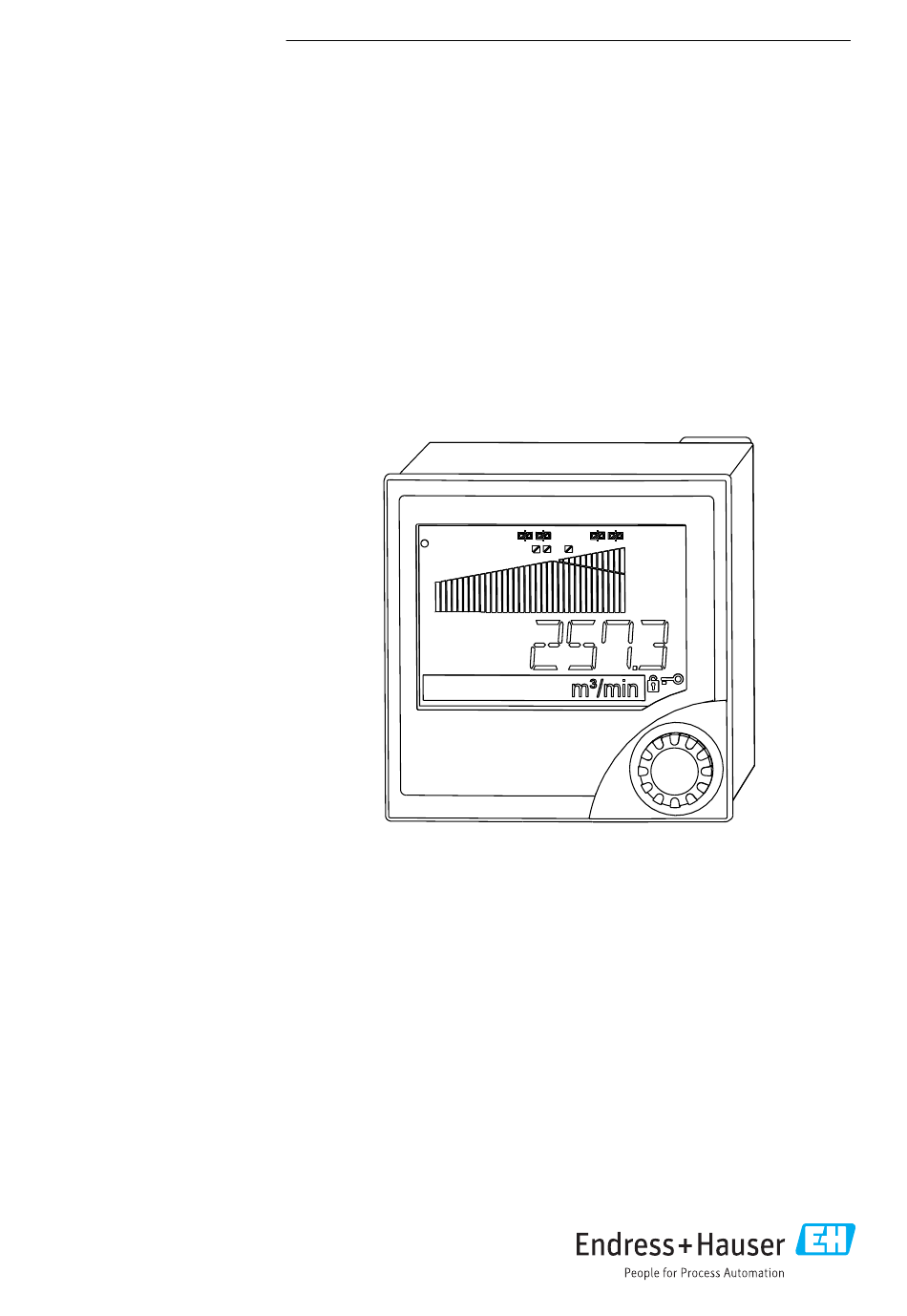

Kurzanleitung
RIA452
Prozessanzeiger
mit Pumpensteuerung
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanlei-
tung und den weiteren Dokumentationen.
Für alle Geräteausführungen verfügbar über:
• Internet: www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser RIA452

  • Seite 1 Kurzanleitung RIA452 Prozessanzeiger mit Pumpensteuerung Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanlei- tung und den weiteren Dokumentationen. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
  • Seite 2 RIA452 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
  • Seite 3: Inhaltsverzeichnis

    RIA452 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............3 Darstellungskonventionen .
  • Seite 4: Elektrische Symbole

    Hinweise zum Dokument RIA452 VORSICHT Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu leichter oder mittelschwerer Körperverletzung führen kann. HINWEIS Dieser Hinweis enthält Informationen zu Vorgehensweisen und weiterführenden Sachverhal- ten, die keine Körperverletzung nach sich ziehen.
  • Seite 5: Symbole In Grafiken

    Eingetragene Marken HART® Eingetragene Marke der HART Communication Foundation, Austin, USA Applicator®, FieldCare®, Field Xpert™, HistoROM® Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣...
  • Seite 6: Betriebssicherheit

    Warenannahme und Produktidentifizierung RIA452 Betriebssicherheit Verletzungsgefahr! ‣ Das Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben. ‣ Der Betreiber ist für den störungsfreien Betrieb des Geräts verantwortlich. Produktsicherheit Dieses Messgerät ist nach dem Stand der Technik und guter Ingenieurspraxis betriebssicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlas-...
  • Seite 7: Name Und Adresse Des Herstellers

    RIA452 Zertifikate und Zulassungen 3.1.2 Name und Adresse des Herstellers Name des Herstellers: Endress+Hauser Wetzer GmbH + Co. KG Adresse des Herstellers: Obere Wank 1, D-87484 Nesselwang oder www.endress.com Lieferumfang Der Lieferumfang des Prozessanzeigers besteht aus: • Prozessanzeiger für Schalttafeleinbau •...
  • Seite 8: Anzeiger Montieren

    Montage RIA452 5.1.2 Einbauort Einbau in Schalttafel. Der Einbauort muss frei von Vibration sein. Es ist eine geeignete elektri- sche, feuerfeste und mechanische Einhausung vorzusehen. 5.1.3 Einbaulage Horizontal ±45 ° in jede Richtung. Anzeiger montieren 9 2 ( 3 . 6 2 7 1 ) 1 4 5 ( 5 .
  • Seite 9: Elektrischer Anschluss

    RIA452 Elektrischer Anschluss Elektrischer Anschluss A0031253  3 Klemmenbelegung des Prozessanzeigers. Innenschaltungen gestrichelt dargestellt. Stromeingang, Klemmen 12 und 82 intern gebrückt. Digitalausgang, passiv Open Collector, max. 28 V, 200 mA Stromschleife, Messumformerspeisung max. 22 mA Digitaleingänge nach DIN 19240; Spannungspegel: Stromeingang –3 …...
  • Seite 10 Elektrischer Anschluss RIA452 Klemme Klemmenbelegung Beschreibung L/L+ L für AC Hilfsenergie L+ für DC N/L- N für AC L- für DC Not connected Jumper zur hardwaremäßigen Verriegelung der Gerätebedie- Das Gerät ist immer mit der PC-Software nung. Ist Jumper auf J1 gesteckt, kann die Einstellung nicht über RS232 parametrierbar, auch wenn der...
  • Seite 11: Option Universaleingang

    RIA452 Elektrischer Anschluss Klemme Klemmenbelegung Beschreibung Normally closed (NC) Relais 8 Common (COM) Normally open (NO) Masse für digitale Statuseingänge Digitaleingänge + digitaler Statuseingang 1 + digitaler Statuseingang 2 + digitaler Statuseingang 3 + digitaler Statuseingang 4 + Analogausgang Analogausgang (optional)
  • Seite 12 Elektrischer Anschluss RIA452 A0031256  4 Klemmenbelegung Universaleingang Stromeingang 0/4 … 20 mA Thermoelemente Spannungseingang ±1 V Widerstandsthermometer, 4-Leiter Spannungseingang ±30 V Widerstandsthermometer, 3-Leiter Klemme Klemmenbelegung +0/4 … 20 mA Signal Signalmasse (Strom, Spannung, Temperatur) +1 V, + Thermoelemente, - Widerstandsthermometer Signal (3-/4-Leiter)
  • Seite 13: Prozessanzeiger Anschließen

    RIA452 Elektrischer Anschluss Prozessanzeiger anschließen WARNUNG Gefahr durch elektrische Spannung ‣ Der gesamte Anschluss muss spannungsfrei erfolgen. 6.2.1 Anschluss Hilfsenergie • Vor der Verdrahtung des Gerätes die Übereinstimmung der Versorgungsspannung mit den Angaben auf dem Typenschild vergleichen. • Bei Ausführung 90 … 250 V (Netzanschluss) muss in der Zuleitung in der Nähe des Gerä-...
  • Seite 14 Elektrischer Anschluss RIA452 Stromeingang 0/4 … 20 mA A0031272  6 Anschluss 2-Leiter Sensor am Stromeingang 0/4 … 20 mA Aktiver Sensor Passiver Sensor Klemme 12 und 82 intern gebrückt Universaleingang A0031273  7 Anschluss 4-Leiter Sensor, Messumformerspeisung und Universaleingang...
  • Seite 15: Anschlusskontrolle

    RIA452 Bedienungsmöglichkeiten Anschlusskontrolle Gerätezustand und -spezifikation Hinweise Sind Gerät oder Kabel beschädigt (Sichtkontrolle)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? 90 … 250 V (50/60 Hz) 20 … 36 V 20 … 28 V...
  • Seite 16: Anzeigendarstellung

    Bedienungsmöglichkeiten RIA452 A0031274  8 Anzeige- und Bedienelemente Betriebsanzeige grün, leuchtet bei angelegter Versorgungsspannung Störmeldeanzeige rot, blinkt bei Sensor- oder Gerätefehler Grenzwertanzeige: Ist ein Relais bestromt, wird das Symbol angezeigt. Status Digitaleingänge: grün zeigt Bereitschaft an, gelb leuchten zeigt Anliegen eines Signals an Bargraph gelb, 42-teilig mit Über- und Unterbereich in orange/rot...
  • Seite 17: Aufbau Und Funktionsweise Des Bedienmenüs

    RIA452 Bedienungsmöglichkeiten Anzeige Relais • Relais nicht bestromt: keine Anzeige • Relais bestromt: (Symbol leuchtet) Statusanzeige Digitaleingänge • Digitaleingang parametriert: (grün) • Signal am Digitaleingang: (gelb) Aufbau und Funktionsweise des Bedienmenüs Analogeingang Signaltyp Anschluss- Kennlinie Signaldämp- INPUT art* fung Signal type...
  • Seite 18 Bedienungsmöglichkeiten RIA452 M10- Limit 1-4 (8)* Zuordnung Funktion 1-4 Dezimal- Schaltpunkt Schaltpunkt LIMIT punkt Ref. num Function Dec. point Setpoint A Setpoint B Hysterese Schaltverzö- Alternier- 1. Einschal- 1. Einschal- bzw. Rück- gerung 1-4 funktion 1-4 ten nach 24 h...
  • Seite 19: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    RIA452 Bedienungsmöglichkeiten Impulsausgang* Dezimal- Impulswer- Impulsbreite Simulation PULSE OUT punkt tigkeit Impulsaus- Impulswer- gang tigkeit Dec value Unit Value Pulse width Sim pulseout Min/Max-Speicher Signalquelle Dezimal- Anzeige MIN/MAX für Min/ Max punkt Minimum- wert Ref. Min/Max Dec. point Min. value Anzeige Rücksetzen...
  • Seite 20: Eingabe Von Text

    Bedienungsmöglichkeiten RIA452 7.3.1 Bedienung über das Drehrad A) 3-Tastenfunktion • Drücken = "Enter" • Drehen im Uhrzeigersinn = "+" • Drehen gegen den Uhrzeigersinn = "-" A0031352  9 Bedienung über Drehrad B) Listenauswahl ▾ Pfeil nach unten: Auswahl steht am Anfang der Auswahlliste. Durch Drehen des Jog- Shuttles nach rechts werden die weiteren Einträge sichtbar.
  • Seite 21: Parametrierung Sperren

    RIA452 Bedienungsmöglichkeiten Drehrad mindestens 3 s gedrückt halten.  Erstes Zeichen blinkt. Um das Zeichen zu ändern, Drehrad nach links oder rechts drehen. Drehrad kurz drücken.  Zeichen wird übernommen und das nächste Zeichen blinkt. Um das Zeichen zu ändern, Drehrad nach links oder rechts drehen. Zeichen " " auswäh- len um zum vorherigen Zeichen zurück zu springen.
  • Seite 22: Inbetriebnahme

    Inbetriebnahme RIA452 A0031364  12 Position des Jumpers auf der Geräterückseite Auf die PC-Bediensoftware hat die Hardware-Verriegelung keine Auswirkung. Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihr Gerät in Betrieb nehmen: Checkliste Anschlusskontrolle →  15 Entfernen Sie die Schutzfolie vom Display, da ansonsten die Ablesbarkeit eingeschränkt...
