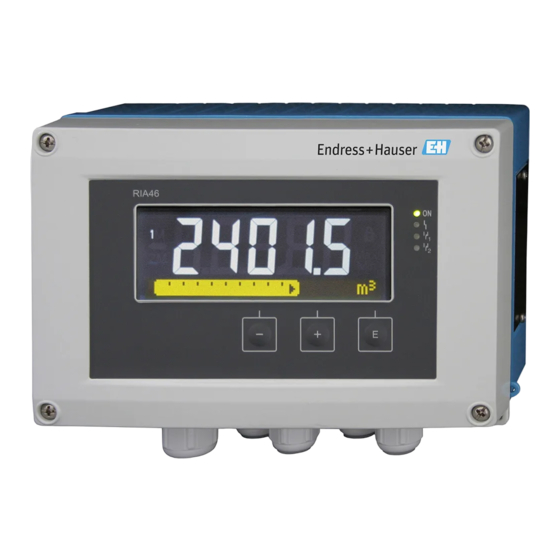

Endress+Hauser RIA46 Betriebsanleitung
Feldanzeiger
Vorschau ausblenden
Andere Handbücher für RIA46:
- Kurzanleitung (88 Seiten) ,
- Betriebsanleitung (66 Seiten) ,
- Bedienungsanleitung (48 Seiten)
Verwandte Anleitungen für Endress+Hauser RIA46
Inhaltszusammenfassung für Endress+Hauser RIA46

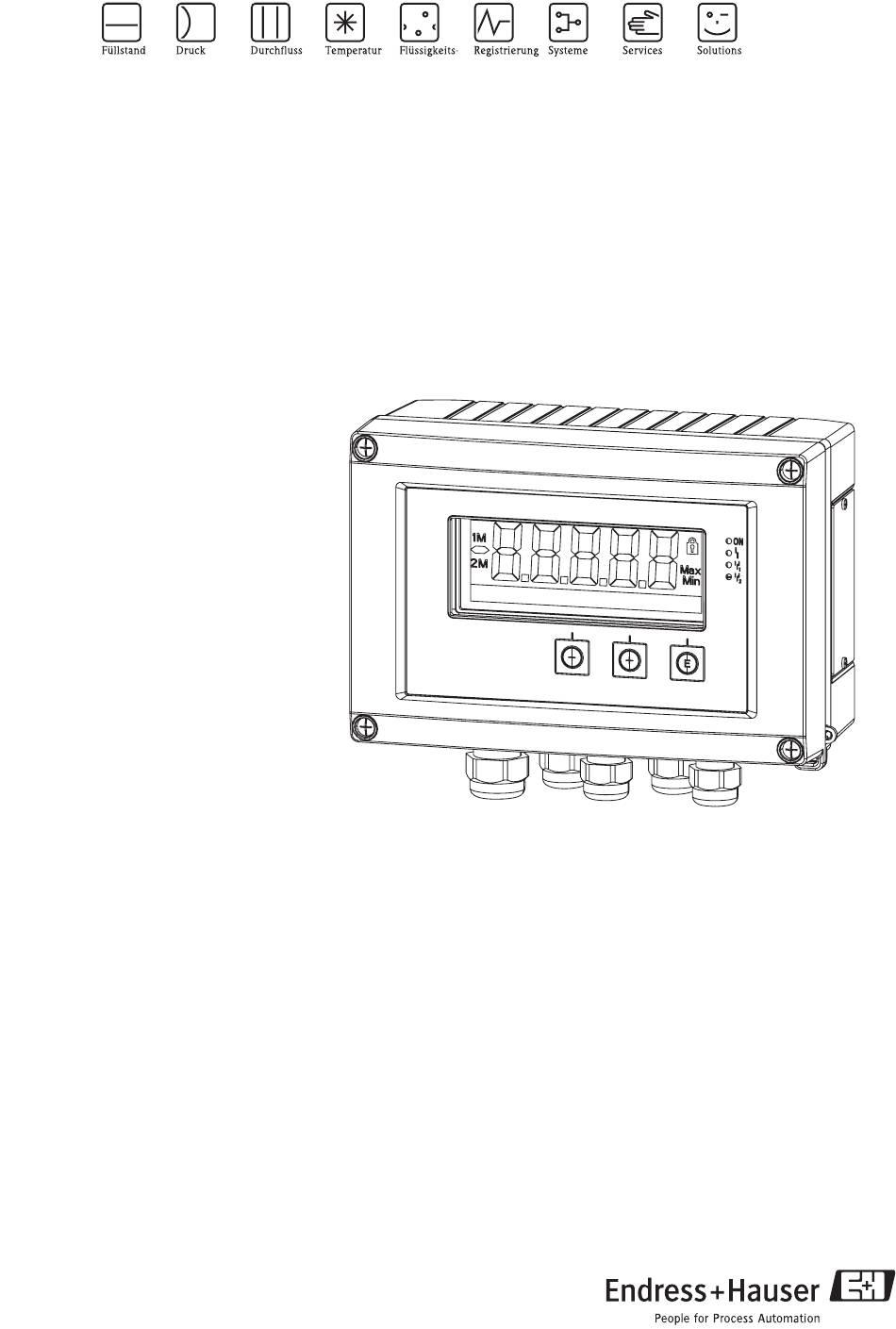

- Seite 1 Betriebsanleitung RIA46 Feldanzeiger BA274R/09/de/04.09 71084134 SW Version 1.00.00...
-
Seite 2: Blockschaltbild
RIA46 Kurzübersicht Für die schnelle und einfache Inbetriebnahme: → ä 4 Sicherheitshinweise Æ → ä 7 Montage Æ → ä 10 Verdrahtung Æ → ä 13 Anzeige- und Bedienelemente Æ → ä 17 Inbetriebnahme Gerätekonfiguration - Erklärung und Anwendung aller einstellbaren Gerätefunktionen mit den zugehörigen Wertebereichen und Einstellungen. -
Seite 3: Inhaltsverzeichnis
RIA46 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ....4 Technische Daten ....39 Bestimmungsgemäße Verwendung ... . . 4 Anhang . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise RIA46 Sicherheitshinweise Ein sicherer und gefahrloser Betrieb des Prozessanzeigers ist nur sichergestellt, wenn diese Betriebsanleitung gelesen und die Sicherheitshinweise darin beachtet werden. Bestimmungsgemäße Verwendung Der Prozessanzeiger bewertet analoge Prozessgrößen und stellt diese an seinem mehrfarbigen Dis- play dar. Mittels seinen Ausgängen sowie Grenzwertrelais können Prozesse überwacht und gesteu- ert werden. -
Seite 5: Sicherheitszeichen Und -Symbole
RIA46 Sicherheitshinweise Sicherheitszeichen und -symbole Sicherheitshinweise in dieser Betriebsanleitung sind mit folgenden Sicherheitszeichen und -symbo- len gekennzeichnet: " Achtung! Dieses Symbol deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zu fehlerhaftem Betrieb oder zur Zerstörung des Gerätes führen können. -
Seite 6: Identifizierung
Identifizierung RIA46 Identifizierung Gerätebezeichnung 2.1.1 Typenschild Vergleichen Sie das Typenschild am Gerät mit der folgenden Abbildung: a0010756 Abb. 2: Typenschild des Feldanzeigers (beispielhaft): A - Non-Ex Version, B - Ex Version Bestellcode, Serien- und Identnummer des Gerätes Spannungsversorgung Leistungsaufnahme Zulassung... -
Seite 7: Montage
RIA46 Montage Montage Warenannahme, Transport, Lagerung Die zulässigen Umgebungs- und Lagerbedingungen sind einzuhalten. Genaue Spezifikationen hierzu finden Sie im Kapitel 10 "Technische Daten". 3.1.1 Warenannahme Kontrollieren Sie nach der Warenannahme folgende Punkte: • Sind Verpackung oder Inhalt beschädigt? • Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit Ihren Bestellangaben. -
Seite 8: Vorgehensweise Zur Montage
Montage RIA46 Vorgehensweise zur Montage Der Feldanzeiger kann entweder direkt mit 4 Schrauben ∅5 mm an der Wand befestigt werden oder mittels optionalem Montagekit an Rohr oder Wand montiert werden. a0010683 Abb. 3: Rohrmontage des Feldanzeigers Montageplatte Metallband zur Rohrmontage a0010684 Abb. -
Seite 9: Abmessungen
RIA46 Montage Abmessungen a0010574 Fig. 5: Abmessungen des Feldanzeigers Bohrung für direkte Wandmontage oder auf optionaler Montageplatte mit 4 Scharuben ∅5 mm (0.2") Einbaukontrolle • Ist die Dichtung unbeschädigt? • Ist das Gehäuse fest auf die Wand oder Montageplatte geschraubt? •... -
Seite 10: Verdrahtung
Verdrahtung RIA46 Verdrahtung Warnung! Beachten Sie, dass der gesamte elektrische Anschluss ausschließlich spannungsfrei vorgenommen werden darf. " Achtung! • Die Schutzleiterverbindung ist vor allen anderen Verbindungen herzustellen. Bei Unterbrechung des Schutzleiters können Gefahren auftreten. • Vergleichen Sie vor Inbetriebnahme die Übereinstimmung der Versorgungsspannung mit den Angaben auf dem Typenschild (linke Gehäuseseite). - Seite 11 RIA46 Verdrahtung Übersicht Anschlussmöglichkeiten am Prozessanzeiger Klemmenbezeichnungen Analogeingänge Kanal 1 und 2 a0010406 Anschluss Messumformerspeisung 2-Leiter 4-Leiter a0010407 a0010408 Anschluss Analogeingang RTD/Widerstand 2-Leiter RTD/Widerstand 3-Leiter RTD/Widerstand 4-Leiter a0010581 a0010582 a0010583 U ≤ 1 V Thermoelement U > 1 V a0010409...
-
Seite 12: Anschlusskontrolle
Verdrahtung RIA46 Anschluss Spannungsversorgung 24 bis 230 V AC/DC (-20 % / +10 %) 50/60 Hz Hinweis! Beim Kunststoffgehäuse wird kein Schutzleiter angeschlossen. Beim Aluminiumgehäuse (optional) kann der Schutzleiter am inneren Erdungs- a0010746 anschluss des Gehäuses angeschlossen werden. Schnittstelle zur Konfiguration mit PC-Software FieldCare a0010417 "... -
Seite 13: Bedienelemente Und Anzeige
RIA46 Bedienelemente und Anzeige Bedienelemente und Anzeige Das einfache Bedienkonzept des Gerätes erlaubt für viele Anwendungen eine Inbetriebnahme ohne gedruckte Betriebsanleitung. Eine komfortable Konfiguration des Gerätes ermöglicht die Bediensoftware Field Care. Diese erläu- tert einzelne Parameter durch kurze Hilfetexte. Bedienelemente 5.1.1... -
Seite 14: Anzeige Und Gerätestatusanzeige / Led
Bedienelemente und Anzeige RIA46 Anzeige und Gerätestatusanzeige / LED Der Prozessanzeiger bietet ein hintergrundbeleuchtetes LC Display welches in zwei Bereiche gegliedert ist. Der Segment Bereich zeigt den Wert des Kanals sowie zusätzliche Informationen und Alarme. Im Dot-Matrix-Bereich werden im Anzeigebetrieb zusätzliche Kanalinformationen wie TAG, Unit oder Bargraph dargestellt. -
Seite 15: Symbole
RIA46 Bedienelemente und Anzeige Symbole 5.3.1 Displaysymbole Gerät ist verriegelt / Bediensperre; das Gerätesetup ist für Veränderungen an Parametern gesperrt; die Anzeige kann verändert werden. Kanal eins (AnalogIn 1) Kanal zwei (AnalogIn 2) Erster berechneter Wert (Calc. Val 1) Zweiter berechneter Wert (Calc. Val 2) -
Seite 16: Bedienmatrix Auf Einen Blick
Bedienelemente und Anzeige RIA46 Bedienmatrix auf einen Blick Display AI1 Reset AI2 Reset Cv1 Reset Cv2 Reset Analog In 1 Analog In 2 Calc 1 Calc 2 Contrast Brightness Alternating time Setup Application Analog In 1 Analog In 2 Calc value 1... -
Seite 17: Inbetriebnahme
RIA46 Inbetriebnahme Inbetriebnahme Installationskontrolle und Einschalten des Gerätes Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihr Gerät in Betrieb nehmen: • Checkliste Kapitel 3.5 ‘Einbaukontrolle’ • Checkliste Kapitel 4.2 ‘Anschlusskontrolle’ Nach Anlegen der Betriebsspannung leuchtet das Display und die grüne LED zeigt die Funktions- bereitschaft des Gerätes an. -
Seite 18: Konfiguration Des Gerätes
Inbetriebnahme RIA46 Konfiguration des Gerätes Konfigurationsschritte: Auswahl der Applikationsbedingungen (nur bei 2 Kanal-Gerät) (→ Kap. 6.4.1) Konfiguration des Universaleingangs/ der Universaleingänge (→ Kap. 6.4.2) Konfiguration der Berechnungen (→ Kap. 6.4.3) Konfiguration des Analogausgangs / der Analogausgänge (→ Kap. 6.4.4) Konfiguration Relais (wenn Option gewählt); Vergabe und Überwachung von Grenzwerten (→... - Seite 19 RIA46 Inbetriebnahme a0010350 Abb. 8: Applikation Differenzdruckanwendung Setup É Application É Diff pressure Nach Auswahl der Anwendung Differenzdruck durch Bestätigen des Parameters "Diff press" sind die nacheinander angezeigten und editierbaren Parameter individuell für ihre Applikation einzustel- len. Durch die Wahl des Applikationssetups werden einige Parameter bereits für Sie voreingestellt (→...
-
Seite 20: Menüpunkt 'Setup'
Inbetriebnahme RIA46 Menüpunkt ‘Setup’ Setup É Application É ‘Diff pressure’ Voreingestellt durch Applika- Untermenü tionspaket Setup Analogeingänge ‘AI1 Lower range’: Messbereichs-Anfang Analogeingang 1 (entspricht z.B. 4 mA) É Signal: ‘current’ (Strom) É Bereich: ‘4-20 mA’ ‘AI1 Upper range’: Messbereichs-Ende Analogeingang 1 (entspricht z.B. 20 mA) (→... -
Seite 21: Schritt: Konfiguration Des Universaleingangs / Der Universaleingänge ('Analogin 1/2')
RIA46 Inbetriebnahme 6.4.2 2. Schritt: Konfiguration des Universaleingangs / der Univer- saleingänge (‘AnalogIn 1/2’) Das Gerät enthält einen Universaleingang, optional einen weiteren Universaleingang für Strom (‘current’), Spannung (‘voltage’), Widerstandsthermometer (‘RTD’) oder Thermoelemente (‘TC’). Der Eingang wird auf Leitungsbruch überwacht (siehe hierzu Tabelle "Messbereichsgrenzen"... -
Seite 22: Schritt: Konfiguration Der Berechnungen
Inbetriebnahme RIA46 6.4.3 3. Schritt: Konfiguration der Berechnungen Für Berechnungen stehen ein bzw. zwei Kanäle mit folgenden Funktionen zur Verfügung: Calc Val 1 Calc Val 2 • ausgeschaltet • ausgeschaltet • Summe (AI1+AI2) • Summe (AI1+AI2) • Differenz (AI1-AI2) • Differenz (AI1-AI2) •... -
Seite 23: Schritt: Konfiguration Relais, Vergabe Und Überwachung Von Grenzwerten
RIA46 Inbetriebnahme 6.4.5 5. Schritt: Konfiguration Relais, Vergabe und Überwachung von Grenzwerten Das Gerät verfügt über zwei Grenzwerte, die entweder ausgeschaltet sind, dem Eingangssignal bzw. dem linearisierten Wert des Analogeinganges1 bzw. 2 oder den berechneten Werten zugeord- net werden können. Der Grenzwert wird als Zahlenwert inkl. Kommaposition eingegeben. Grenz- werte sind immer einem Relais zugeordnet. -
Seite 24: Betriebsarten
Inbetriebnahme RIA46 Betriebsarten Es wird keine Aktion ausgelöst. Der zugeordnete Ausgang befindet sich immer im normalen Betriebszustand. Min (Grenzwert unten) Der Grenzwert ist aktiv, wenn der eingestellte Wert unterschritten ist. Der Grenzwert wird wieder ausgeschaltet, wenn der Grenzwert inkl. Hysterese überschritten wird. - Seite 25 RIA46 Inbetriebnahme Gradient Die Betriebsart "Gradient" dient zur Überwachung der zeitlichen Änderung des Eingangssignals. Der Alarm wird ausgelöst, wenn der Messwert den eingestellten Wert erreicht oder überschreitet. Wenn der Anwender einen positiven Wert einstellt, wird der Grenzwert auf steigenden Gradienten überwacht.
- Seite 26 Inbetriebnahme RIA46 InBand Der Grenzwert wird verletzt, sobald der zu überprüfende Messwert ein zuvor festgelegtes Maxi- mum und Minimum über- bzw. unterschreitet. Die Hysterese ist dabei an den Innenseiten des Ban- des zu beachten. a0010192-de Abb. 13: Betriebsart InBand Sonderfall: Hysterese und Verzögerung auf einem Grenzwert Beim Sonderfall, wenn Hysterese und Grenzwertverzögerung aktiviert werden, wird ein Grenzwert...
-
Seite 27: Schritt: Erweiterte Gerätekonfiguration (Zugriffsschutz/Bediencode, Sicherung Des Aktuellen Setups)
RIA46 Inbetriebnahme 6.4.6 6. Schritt: Erweiterte Gerätekonfiguration (Zugriffsschutz/Be- diencode, Sicherung des aktuellen Setups) Zugriffsschutz Der Zugriffsschutz sperrt alle editierbaren Parameter, d.h. das Setup ist nur noch Eingabe des vier- stelligen Benutzercodes zugänglich. Werkseitig ist der Zugriffsschutz nicht aktiviert. Die Parametrierung des Gerätes kann jedoch durch einen vierstelligen Code geschützt werden. -
Seite 28: Überfüllsicherung
Inbetriebnahme RIA46 Durch ‘XBack’ gelangen Sie in das übergeordnete Menü zurück. Hinweis! Sind mehrere Kanäle aktiv, schaltet das Gerät automatisch zwischen den eingestellten Kanälen um. Nicht aktivierte Kanäle, berechnete Werte sowie Min- und Maximalwerte werden durch Drücken der Tasten ‘+’ und ‘-’ manuell aufgerufen und erscheinen für 5 Sekunden in der Anzeige. -
Seite 29: Decimal Places
RIA46 Inbetriebnahme 6.4.9 Expertenmenü Den Expertenmodus aktivieren Sie durch Drücken von ‘E’ É ‘Expert’ Das Expertenmenü bietet erweiterte Geräteeinstellungen, um das Gerät optimal an die Applikati- onsbedingungen anzupassen. Der Zugriff auf das Expertenmenü erfordert einen Zugriffscode. Dieser ist werksseitig voreingestellt mit "0000". - Seite 30 Inbetriebnahme RIA46 Failure mode Wird an einem der beiden Eingänge ein Fehler erkannt, wird der interne Status des Eingangs auf Fehler gesetzt. Das Verhalten des Messwerts im Fehlerfall kann hier definiert werden. • Invalid = Ungültiger Wert: Der Wert wird nicht weiterverrechnet, da er als ungültig weitergegeben wird.
-
Seite 31: Im Betrieb
RIA46 Inbetriebnahme Im Betrieb 6.5.1 Schnellwahltasten ‘+’ und ‘-’ Mit Hilfe der Schnellwahltasten ‘+’ und ‘-’ können Sie durch alle aktiven Kanäle (Universaleingänge und berechnete Werte) im Anzeigemodus schalten. Der Messwert bzw. berechnete Wert wird dann 5 Sekunden lang angezeigt. Im Farbbereich des Displays sehen Sie die Kanalbezeichnung zum ange- zeigten Wert. - Seite 32 Inbetriebnahme RIA46 Messbereichsgrenzen Anzeige Bereich - - - - - - - - - - Messwert - - - - - - - - - - - - - - - Besonderheit Status Anzeige Unterbereich angezeigter und Überbereich ungültiger Mess-...
-
Seite 33: Speicherung Von Diagnoseereignissen / Alarme Und Fehler
RIA46 Inbetriebnahme 6.5.4 Speicherung von Diagnoseereignissen / Alarme und Fehler Diagnoseereignisse wie Alarme und Fehlerzustände werden im Gerät abgespeichert, sobald ein neuer Fehler oder eine Statusänderung des Gerätes auftritt. Die gespeicherten Ereignisse werden zyklisch alle 30 Minuten in den nichtflüchtigen Gerätespeicher geschrieben. -
Seite 34: Wartung
Wartung RIA46 Wartung Das Gerät erfordert keine speziellen Instandhaltungs- und Wartungsarbeiten. Zubehör Bezeichnung Bestell-Nr. Schnittstellenkabel Commubox FXA291 FXA291 TXU10 TXU10 Rohrmontageset mit Kunststoff-Montageplatte (für Rohrdurchmesser 1"- 71089844 5") Endress+Hauser... -
Seite 35: Störungsbehebung
RIA46 Störungsbehebung Störungsbehebung Um Ihnen eine erste Hilfe zur Störungsbehebung zu geben, finden Sie nachfolgend eine Übersicht der möglichen Fehlerursachen. Fehlersuchanleitung Warnung! Das Gerät darf zur Fehlerdiagnose nicht in geöffnetem Zustand betrieben werden! Anzeige Ursache Behebung keine Hilfsenergie angeschlossen Überprüfen Sie die Hilfsenergie des Gerätes. -
Seite 36: Prozessfehlermeldungen
Störungsbehebung RIA46 Prozessfehlermeldungen Hinweis! Störungen haben die höchste Priorität. Der entsprechende Fehlercode wird angezeigt. 9.2.1 Gerätestörung Die Fehler sind definiert als: Fehlercode Bedeutung F041 Sensor/Leitungsbruch F045 Sensorfehler F101 Bereichsunterschreitung F102 Bereichsüberschreitung F221 Fehler: Vergleichsmessstelle F261 Fehler: Flash F261 Fehler: RAM... -
Seite 37: Ersatzteile
RIA46 Störungsbehebung Ersatzteile a0011204-de Abb. 16: Ersatzteile Prozessanzeigers Positionsnr. Bezeichnung Bestellnummer Front Metall inkl. Folie und Glas RIA46X-GB Front Kunststoff inkl. Folie RIA46X-GA Unterteil Metall (metrische Gewinde) RIA46X-GD Unterteil Metall (NPT1/2" Gewinde) RIA46X-GE Unterteil Kunststoff (belasert) RIA46X-GC Ersatzteilset Abdeck- und Verbindungsteile RIA46X-GF •... -
Seite 38: Rücksendung
Störungsbehebung RIA46 Positionsnr. Bezeichnung Bestellnummer Mainboard 24-230V (-20% +10%) 1 Kanal ohne Relais non EX RIA46X-NA Mainboard 24-230V (-20% +10%) 1 Kanal ohne Relais EX RIA46X-NB Mainboard 24-230V (-20% +10%) 1 Kanal mit Relais non EX RIA46X-NC Mainboard 24-230V (-20% +10%) 1 Kanal mit Relais EX... -
Seite 39: Technische Daten
RIA46 Technische Daten Technische Daten 10.0.1 Eingangskenngrößen Eingänge Ein bzw. zwei Universaleingänge Messgröße Strom, Spannung, Widerstand, Widerstandsthermometer, Thermoelemente Messbereiche Strom: • 0/4...20 mA +10% Überbereich • Kurzschlussstrom: max. 150 mA • Bürde: 10 Ω Spannung: • 0…10 V, 2…10 V, 0…5 V, 1...5 V, ± 1 V ± 10 V, ± 30 V, ± 100 mV •... -
Seite 40: Ausgangskenngrößen
Technische Daten RIA46 10.0.2 Ausgangskenngrößen Ausgangssignal Ein bzw. zwei Analogausgänge, galvanisch getrennt Strom-/Spannungsausgang Stromausgang: • 0/4...20 mA • Überbereich bis 22 mA Spannung: • 0…10 V, 2…10 V, 0…5 V • Überbereich: bis 11 V, kurzschlussfest, I < 25 mA Transmitterversorgung •... - Seite 41 RIA46 Technische Daten 10.0.3 Hilfsenergie Elektrischer Anschluss a0010685 Abb. 17: Klemmenbelegung des Feldanzeigers Anschlussbuchse Schnittstellenkabel Anschluss Versorgungsspannung Anschluss Relais 1 (optional) Anschluss Relais 2 (optional) Anschluss Analog- und Statusausgang Anschluss Analogeingang 1 Anschluss Analogeingang 2 (optional) ® HART Anschlussbuchsen Laserbeschriftung Klemmenbelegung...
-
Seite 42: Messgenauigkeit
Technische Daten RIA46 10.0.4 Messgenauigkeit Referenzbedingungen Spannungsversorgung: 230 V AC, 50/60 Hz Umgebungstemperatur: 25 °C ± 5 °C (77 °F ± 9 °F) Luftfeuchtigkeit: 20 %...60 % rel. Feuchte Messabweichung Universaleingang: Genauigkeit Eingang: Bereich: Messabweichung vom Messbereich (vMB): Strom 0...20 mA, 0...5 mA, 4...20 mA; Überbereich: bis 22 mA ±... - Seite 43 RIA46 Technische Daten Temperaturdrift: ≤ 0,01%/ K (0,1%/18 °F) vMB Temperaturdrift ≤ 0,02%/ K (0,2%/18 °F) vMB für Cu100, Cu50, Cu53, Pt50 und Pt46 Analogausgang: Strom 0/4...20 mA, Überbereich bis ± 0,05% vom Messbereich 22 mA 500 Ω Max. Bürde Max.
-
Seite 44: Konstruktiver Aufbau
Technische Daten RIA46 Elektromagnetische Verträglichkeit (EMV) • Störfestigkeit: Nach IEC 61326 Industrieumgebung / NAMUR NE 21 • Störaussendungen: Nach IEC 61326 Klasse A 10.0.6 Konstruktiver Aufbau Bauform, Maße a0010574 Abb. 18: Abmessungen des Prozessanzeigers Bohrung für direkte Wandmontage oder auf optionale Montageplatte mit 4 Schrauben ∅5 mm (0.2") Gewicht •... -
Seite 45: Anzeige- Und Bedienoberfläche
RIA46 Technische Daten 10.0.7 Anzeige- und Bedienoberfläche Anzeigeelemente a0010575 Abb. 19: Display des Prozessanzeigers 1: Kanalanzeige: 1: Analogeingang 1; 2: Analogeingang 2; 1M: berechneter Wert 1; 2M: berechneter Wert 2 2: Dot-Matrix-Anzeige für TAG, Bargraph, Einheit 3: Grenzwertmarken im Bargraph 4: Anzeige Bediensperre 5: grüne LED;... -
Seite 46: Zertifikate Und Zulassungen
10.0.8 Zertifikate und Zulassungen CE-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der EU-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer E+H- Vertriebsstelle Auskunft. -
Seite 47: Anhang
RIA46 Anhang Anhang In den folgenden Tabellen finden Sie alle im Konfigurationsmenü verfügbaren Parameter. Die werksseitig voreingestellten Werte sind jeweils fett dargestellt. 11.1 Weiterführende Erläuterungen zur Differenzdruck-An- wendung bei der Füllstandsmessung An den beiden Universaleingängen werden Drucksensoren angeschlossen. In den folgenden Berechnungsschritten wird schlussendlich das Volumen in den CV-Kanälen errechnet. - Seite 48 Anhang RIA46 Umrechnungsfaktoren der verschiedenen Druck-Einheiten Pascal Technische Atmos- Physikalische Torr Pfund-Kraft pro phäre Atmosphäre Quadratzoll (Pa) (bar) (at) (atm) (torr) (psi) ≡ 1 N/m ≡ 1 Mdyn/cm ≡ 1 kp/cm ≡ 1 pSTP ≡ 1 mmHg ≡ 1 lbf/in...
- Seite 49 RIA46 Anhang 2. Berechnungsschritt: Errechnen des Volumeninhaltes aus der Höhe Anhand der Linearisierung des errechneten Höhenwertes kann das Volumen errechnet werden. Dies geschieht, indem jedem Höhenwert in Abhängigkeit der Tankform ein bestimmter Volumen- wert zugeordnet wird. Diese Linearisierung wird über bis zu 32 Stützstellen abgebildet. Bei einer streng linearen Abhän- gigkeit von Füllhöhe und Volumen reichen 2-3 Stützstellen jedoch aus.
-
Seite 50: Menü Display
Anhang RIA46 11.2 Menü Display Menü Display AI1 Reset Setzt die gespeicherten Minimal- und Maximalwerte von Analogeingang 1 zurück. Nur verfügbar, wenn im Menü Setup>AnalogIn 1>Allow reset = yes eingestellt wurde. AI2 Reset Setzt die gespeicherten Minimal- und Maximalwerte von Analogeingang 2 zurück. -
Seite 51: Menü Setup
RIA46 Anhang 11.3 Menü Setup Menü Setup Application Diff press Einstellung der Applikation für den Prozessanzeiger. 2-channel 2-channel ist die Default-Einstellung für zweikanalige, 1-channel für einkanalige 1-channel Geräte. AnalogIn 1 AI1 Lower range Zahlenwert Einstellung untere Messbereichsgrenze Nur sichtbar, wenn 0.0000... - Seite 52 Anhang RIA46 Menü Setup Sign range 4-20mA, 4-20mA squar, Einstellung des Eingangssignals 0-20mA, 0-20mA squar, 0-10V, 0-10V squar, 0-5V, 2-10V, 1-5V, 1-5V squar, 0-1V, 0-1V squar, +/- 1V, +/- 10V, +/- 30V, +/- 100mV, +/- 150mV Pt46GOST, Pt50GOST, Pt100IEC, Pt100JIS,...
- Seite 53 RIA46 Anhang Menü Setup Sign range 4-20mA, 4-20mA squar, Einstellung des Eingangssignals 0-20mA, 0-20mA squar, 0-10V, 0-10V squar, 0-5V, 2-10V, 1-5V, 1-5V squar, 0-1V, 0-1V squar, +/- 1V, +/- 10V, +/- 30V, +/- 100mV, +/- 150mV Pt46GOST, Pt50GOST, Pt100IEC, Pt100JIS,...
- Seite 54 Anhang RIA46 Menü Setup Y-value Y-value 1…Y-value 2 Eingabe der Stützstellen zur Linearisierung (max. 32) jeweils Zahlenwert Res minmax Zurücksetzen der gespeicherten Min-/Max-Werte. Calc value 2 Calculation Auswahl der Berechnungsmethode Wird Calculation auf ‘off’ gesetzt, werden alle darunter liegenden Parameter Difference ausgeblendet.
- Seite 55 RIA46 Anhang Menü Setup Upper range Zahlenwert Einstellung obere Messbereichsgrenze Relay 1 Source Auswahl der Quelle für das Relais Analog 1 Analog 2 Calc Val 1 Calc Val 2 Error Function Funktion des Relais Gradient Inband Outband Setpoint Zahlenwert Schaltschwelle für Relais...
-
Seite 56: Menü Diagnostics
Anhang RIA46 11.4 Menü Diagnostics Menü Diagnostics Current diagn Fehlercode Anzeige des aktuell anliegenden Fehlercodes Last diagn Fehlercode Anzeige des letzten Fehlercodes Operating time Zahlenwert Anzeige der bisherigen Betriebsstunden Diagnost logbook Diagnostics x Anzeige der letzten 5 Fehlercodes Device information Device tag Anzeige des Gerätenamens... -
Seite 57: Menü Expert
RIA46 Anhang 11.5 Menü Expert Zusätzlich zu allen Parametern aus dem Menü Setup stehen im Experten-Modus noch folgende Parameter zur Verfügung: Menü Expert Direct access 4-stelliger Code Durch Eingabe eines 4-stelligen Access Codes können Sie direkt an die entsprechende Menüposition sprin- gen. - Seite 58 Anhang RIA46 Menü Expert Fixed fail value Zahlenwert Im Fehlerfall wird der hier eingestellte Nur sichtbar, wenn Failure Wert ausgegeben. mode = Fixed value gewählt wurde. Namur NE 43 Einstellung, ob Fehlerverhalten nach NAMUR NE 43 erfolgen soll. Open circ detect...
- Seite 59 RIA46 Anhang Menü Expert Calc value 1 Decimal places XXXXX Einstellung der Dezimalstellen für XXXX.X Anzeige XXX.XX XX.XXX X.XXXX Failure mode Invalid Einstellung Fehlerverhalten Fixed value Fixed fail value Zahlenwert Im Fehlerfall wird der hier eingestellte Nur sichtbar, wenn Failure Wert ausgegeben.
-
Seite 60: Stichwortverzeichnis
RIA46 Stichwortverzeichnis Stichwortverzeichnis Analogausgang Leitungsbrucherkennung ......31 Konfiguration ....... 22 Applikationsbedingungen Messbereichsgrenzen . - Seite 62 www.endress.com/worldwide BA274R/09/de/04.09 71084134 FM+SGML6.0 ProMoDo...
