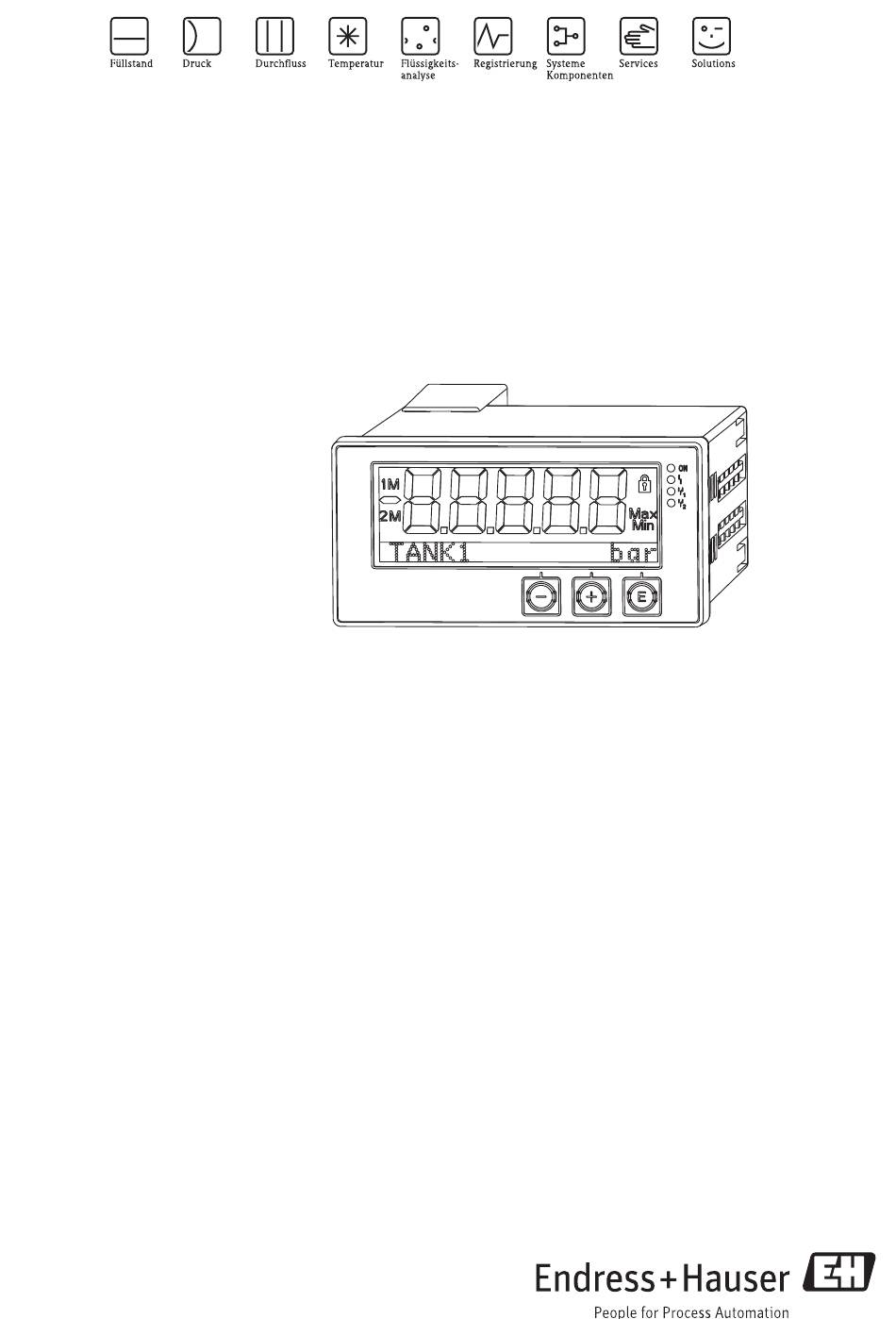

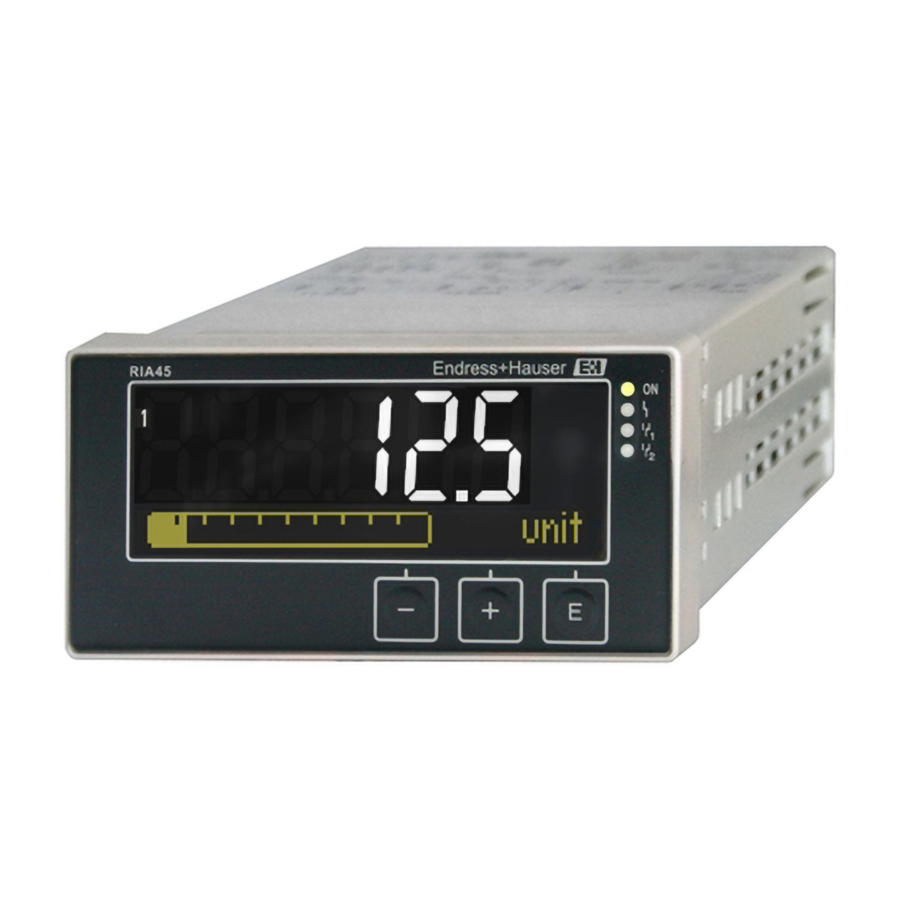

  • Seite 1 Betriebsanleitung RIA45 Prozessanzeiger BA00272R/09/de/02.12 71204168 SW Version 1.02.xx...

  • Seite 2: Blockschaltbild

    RIA45 Kurzübersicht Für die schnelle und einfache Inbetriebnahme: → ä 4 Sicherheitshinweise Æ → ä 7 Montage Æ → ä 9 Verdrahtung Æ → ä 12 Anzeige- und Bedienelemente Æ → ä 20 Inbetriebnahme Gerätekonfiguration - Erklärung und Anwendung aller einstellbaren Gerätefunktionen mit den zugehörigen Wertebereichen und Einstellungen.

  • Seite 3: Inhaltsverzeichnis

    RIA45 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ....4 Technische Daten ....41 Bestimmungsgemäße Verwendung ... . . 4 Anhang .

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise RIA45 Sicherheitshinweise Ein sicherer und gefahrloser Betrieb des Prozessanzeigers ist nur sichergestellt, wenn diese Betriebs- anleitung gelesen und die Sicherheitshinweise darin beachtet werden. Bestimmungsgemäße Verwendung Der Prozessanzeiger bewertet analoge Prozessgrößen und stellt diese an seinem mehrfarbigen Dis- play dar. Mittels seinen Ausgängen sowie Grenzwertrelais können Prozesse überwacht und gesteu- ert werden.

  • Seite 5: Sicherheitszeichen Und -Symbole

    RIA45 Sicherheitshinweise Sicherheitszeichen und -symbole Sicherheitshinweise in dieser Betriebsanleitung sind mit folgenden Sicherheitszeichen und -symbo- len gekennzeichnet: Warnung! Dieses Symbol deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zur Verletzung von Personen, zu einem Sicherheitsrisiko oder zur Zerstö- rung des Gerätes führen können.

  • Seite 6: Identifizierung

    Identifizierung RIA45 Identifizierung Gerätebezeichnung 2.1.1 Typenschild Vergleichen Sie das Typenschild am Gerät mit der folgenden Abbildung: a0010405 Typenschild des Prozessanzeigers (beispielhaft): A - Non-Ex Version, B - Ex Version Bestellcode, Serien- und Identnummer des Gerätes Spannungsversorgung Leistungsaufnahme Zulassung Temperaturbereich Lieferumfang Der Lieferumfang des Prozessanzeigers besteht aus: •...

  • Seite 7: Montage

    RIA45 Montage Montage Warenannahme, Transport, Lagerung Die zulässigen Umgebungs- und Lagerbedingungen sind einzuhalten. Genaue Spezifikationen hierzu finden Sie im Kapitel 10 "Technische Daten". 3.1.1 Warenannahme Kontrollieren Sie nach der Warenannahme folgende Punkte: • Sind Verpackung oder Inhalt beschädigt? • Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit Ihren Bestellangaben.

  • Seite 8: Vorgehensweise Zur Montage

    Montage RIA45 Vorgehensweise zur Montage Der erforderliche Schalttafelausschnitt beträgt 92x45 mm (3,62x1,77 in). a0010404 Abb. 2: Einbau in Schalttafel Schrauben Sie die Gewindestangen (Pos. 1) in die vorgesehenen Positionen am Montagerah- men (Pos. 2). Hierfür stehen Ihnen wahlweise vier gegenüberliegende Einschraubpositionen zur Verfügung (Pos.

  • Seite 9: Verdrahtung

    RIA45 Verdrahtung Verdrahtung Warnung! Beachten Sie, dass der gesamte elektrische Anschluss ausschließlich spannungsfrei vorgenommen werden darf. " Achtung! • Geeignete Leitungen für Temperaturen von 5 °C (9 °F) über Umgebungstemperatur verwenden. • Die Schutzleiterverbindung ist vor allen anderen Verbindungen herzustellen. Bei Unterbrechung des Schutzleiters können Gefahren auftreten.
  • Seite 10 Verdrahtung RIA45 Übersicht Anschlussmöglichkeiten am Prozessanzeiger Klemmenbezeichnungen Analogeingänge Kanal 1 und 2 (optional) a0010406 Anschluss Messumformerspeisung 2-Leiter 4-Leiter a0010407 a0010408 Anschluss Analogeingang RTD/Widerstand 2-Leiter RTD/Widerstand 3-Leiter RTD/Widerstand 4-Leiter a0010581 a0010582 a0010583 U ≤ 1 V Thermoelement U > 1 V...

  • Seite 11: Anschlusskontrolle

    RIA45 Verdrahtung Anschluss Digitalausgang Digitalausgang / Open Collector a0010415 Anschluss Spannungsversorgung 24 bis 230 V AC/DC (-20 % / +10 %) 50/60 Hz a0010418 Schnittstelle zur Konfiguration mit PC-Software FieldCare a0010417 " Achtung! Ist bei langen Signalleitungen mit energiereichen Transienten zu rechnen, empfehlen wir die Vor- schaltung eines geeigneten Überspannungsschutzes.

  • Seite 12: Bedienelemente Und Anzeige

    Anschließend installieren Sie den FieldCare Gerätetreiber gemäß folgender Anleitung: Zuerst den Gerätetreiber "CDI DTMlibrary" in FieldCare installieren. Dieser befindet sich in FieldCare unter "Endress+Hauser Device DTMs É Service / Specific É CDI". Anschließend muss der DTM-Katalog in FieldCare aktualisiert werden. Die neu installierten DTMs dem DTM-Katalog hinzufügen.
  • Seite 13 RIA45 Bedienelemente und Anzeige Im Installationsassistenten keine automatische Suche nach Software zulassen. Dazu "Diesmal nicht" wählen und "Weiter" klicken. Im folgenden Fenster "Software von einer Liste oder bestimmten Quelle installieren" wählen und "Weiter" klicken. Im folgenden Fenster die Schaltfläche "Durchsuchen" klicken und das Verzeichnis auswählen, in dem der Treiber für den TXU10/FXA291-Adapter gespeichert ist.

  • Seite 14: Anzeige Und Gerätestatusanzeige / Led

    Bedienelemente und Anzeige RIA45 Anzeige und Gerätestatusanzeige / LED Der Prozessanzeiger bietet ein hintergrundbeleuchtetes LC Display welches in zwei Bereiche gegliedert ist. Der Segment Bereich zeigt den Wert des Kanals sowie zusätzliche Informationen und Alarme. Im Dot-Matrix-Bereich werden im Anzeigebetrieb zusätzliche Kanalinformationen wie TAG, Unit oder Bargraph dargestellt.

  • Seite 15: Symbole

    RIA45 Bedienelemente und Anzeige Symbole 5.3.1 Displaysymbole Gerät ist verriegelt / Bediensperre; das Gerätesetup ist für Veränderungen an Parametern gesperrt; die Anzeige kann verändert werden. Kanal eins (Analog in 1) Kanal zwei (Analog in 2) Erster berechneter Wert (Calc value 1)

  • Seite 16: Bedienmatrix Auf Einen Blick

    Bedienelemente und Anzeige RIA45 Bedienmatrix auf einen Blick Im Folgenden sind alle Menüs einschließlich der Bedienfunktionen aufgelistet. Menü Display Beschreibung AI1 Reset minmax* Zurücksetzen der Min/Max-Werte für Analog in 1 AI2 Reset minmax* Zurücksetzen der Min/Max-Werte für Analog in 2 CV1 Reset minmax* Zurücksetzen der Min/Max-Werte für Calc value 1...
  • Seite 17 RIA45 Bedienelemente und Anzeige Menü Setup Beschreibung Analog in 1 Analogeingang 1 Signal type Signalart Signal range Signalbereich Connection (nur für Signal type = Anschlussart RTD) Lower range Untere Messbereichsgrenze Upper range Obere Messbereichsgrenze Bezeichnung für Analogeingang Unit Einheit für Analogeingang Temperature unit Einheit der Temperatur, nur sichtbar, wenn "Signal...
  • Seite 18 Bedienelemente und Anzeige RIA45 Menü Setup Beschreibung Relay 1 Relais 1 Assignment Zuordnung zu überwachender Wert für Relais Function Betriebsart des Relais Set point Grenzwert für Relais Set point 1/2 (nur, wenn Function = Grenzwerte 1 und 2 für Relais...
  • Seite 19 RIA45 Bedienelemente und Anzeige Menü Expert Beschreibung Output Ausgänge Zusätzlich zu den Parametern aus dem Menü Setup sind folgende Parameter verfügbar: Analog out 1 / 2 Analogausgang 1 / 2 Fail mode Fehlerverhalten Fixed fail value (nur, wenn Fail Festwert im Fehlerfall...

  • Seite 20: Inbetriebnahme

    Inbetriebnahme RIA45 Inbetriebnahme Installationskontrolle und Einschalten des Gerätes Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihr Gerät in Betrieb nehmen: • Checkliste Kapitel 3.5 ‘Einbaukontrolle’ • Checkliste Kapitel 4.2 ‘Anschlusskontrolle’ Nach Anlegen der Betriebsspannung leuchtet die grüne LED und das Display zeigt die Funktions- bereitschaft des Gerätes an.

  • Seite 21: Konfiguration Des Gerätes

    RIA45 Inbetriebnahme Konfiguration des Gerätes Konfigurationsschritte: Auswahl der Applikationsbedingungen (nur bei 2 Kanal-Gerät) (→ ä 21) Konfiguration des Universaleingangs/ der Universaleingänge (→ ä 24) Konfiguration der Berechnungen (→ ä 25) Konfiguration des Analogausgangs / der Analogausgänge (→ ä 25) Konfiguration Relais (wenn Option gewählt); Vergabe und Überwachung von Grenzwerten (→...
  • Seite 22 Inbetriebnahme RIA45 Differenzdruckanwendung Für Differenzdruckanwendungen steht Ihnen ein komprimiertes Setup zur Verfügung. Nach dem erfolgreichen Abschluss des Setup Differenzdruckanwendung wird auf Grundlage der eingestellten Parameter der Analogeingänge sowie der Linearisierungsstützstellen automatisch die Differenz der beiden Eingänge gebildet und das Signal linearisiert. Sie erhalten somit im Display bereits das Volumen dargestellt (= berechneter Wert 2).

  • Seite 23: Menüpunkt 'Setup'

    RIA45 Inbetriebnahme Menüpunkt ‘Setup’ Setup É Application É ‘Diff pressure’ Voreingestellt durch Applika- Untermenü tionspaket Setup Analogeingänge ‘AI1 Lower range’: Messbereichs-Anfang Analogeingang 1 (entspricht z.B. 4 mA) É Signal: ‘Current’ (Strom) É Bereich: ‘4-20 mA’ ‘AI1 Upper range’: Messbereichs-Ende Analogeingang 1 (entspricht z.B. 20 mA) (→...

  • Seite 24: Schritt: Konfiguration Des Universaleingangs / Der Universaleingänge ('Analog In 1/2')

    Inbetriebnahme RIA45 6.4.2 2. Schritt: Konfiguration des Universaleingangs / der Univer- saleingänge (‘Analog in 1/2’) Das Gerät enthält einen Universaleingang, optional einen weiteren Universaleingang für Strom (‘Current’), Spannung (‘Voltage’), Widerstandsthermometer (‘RTD’) oder Thermoelemente (‘TC’). Der Eingang wird auf Leitungsbruch überwacht (siehe hierzu Tabelle "Messbereichsgrenzen"...

  • Seite 25: Schritt: Konfiguration Der Berechnungen

    RIA45 Inbetriebnahme 6.4.3 3. Schritt: Konfiguration der Berechnungen Für Berechnungen stehen ein bzw. zwei Kanäle mit folgenden Funktionen zur Verfügung: Setup Calc value 1 Calc value 2 • ausgeschaltet • ausgeschaltet • Summe (AI1+AI2) • Summe (AI1+AI2) • Differenz (AI1-AI2) •...

  • Seite 26: Schritt: Konfiguration Relais, Vergabe Und Überwachung Von Grenzwerten

    Inbetriebnahme RIA45 6.4.5 5. Schritt: Konfiguration Relais, Vergabe und Überwachung von Grenzwerten Das Gerät verfügt optional über zwei Relais mit Grenzwerten, die entweder ausgeschaltet sind, dem Eingangssignal bzw. dem linearisierten Wert des Analogeinganges1 bzw. 2 oder den berechneten Werten zugeordnet werden können. Der Grenzwert wird als Zahlenwert inkl. Kommaposition ein- gegeben.

  • Seite 27: Betriebsarten

    RIA45 Inbetriebnahme Betriebsarten Es wird keine Aktion ausgelöst. Der zugeordnete Ausgang befindet sich immer im normalen Betriebszustand. Min (Grenzwert unten) Der Grenzwert ist aktiv, wenn der eingestellte Wert unterschritten ist. Der Grenzwert wird wieder ausgeschaltet, wenn der Grenzwert inkl. Hysterese überschritten wird.
  • Seite 28 Inbetriebnahme RIA45 Gradient Die Betriebsart "Gradient" dient zur Überwachung der zeitlichen Änderung des Eingangssignals. Der Alarm wird ausgelöst, wenn der Messwert den eingestellten Wert erreicht oder überschreitet. Wenn der Anwender einen positiven Wert einstellt, wird der Grenzwert auf steigenden Gradienten überwacht.

  • Seite 29: Sonderfall: Hysterese Und Verzögerung Auf Einem Grenzwert

    RIA45 Inbetriebnahme InBand Der Grenzwert wird verletzt, sobald der zu überprüfende Messwert ein zuvor festgelegtes Maxi- mum und Minimum über- bzw. unterschreitet. Die Hysterese ist dabei an den Innenseiten des Ban- des zu beachten. a0010192-de Abb. 10: Betriebsart InBand Sonderfall: Hysterese und Verzögerung auf einem Grenzwert Beim Sonderfall, wenn Hysterese und Grenzwertverzögerung aktiviert werden, wird ein Grenzwert...

  • Seite 30: Schritt: Erweiterte Gerätekonfiguration (Zugriffsschutz/Bediencode, Sicherung Des Aktuellen Setups)

    Inbetriebnahme RIA45 6.4.6 6. Schritt: Erweiterte Gerätekonfiguration (Zugriffsschutz/Be- diencode, Sicherung des aktuellen Setups) Zugriffsschutz Der Zugriffsschutz sperrt alle editierbaren Parameter, d.h. das Setup ist nur nach Eingabe des vier- stelligen Benutzercodes zugänglich. Werkseitig ist der Zugriffsschutz nicht aktiviert. Die Parametrierung des Gerätes kann jedoch durch einen vierstelligen Code geschützt werden.

  • Seite 31: Überfüllsicherung

    RIA45 Inbetriebnahme Durch ‘x Back’ gelangen Sie in das übergeordnete Menü zurück. Hinweis! Sind mehrere Kanäle aktiv, schaltet das Gerät automatisch zwischen den eingestellten Kanälen um. Nicht aktivierte Kanäle, berechnete Werte sowie Min- und Maximalwerte werden durch Drücken der Tasten ‘+’ und ‘-’ manuell aufgerufen und erscheinen für 5 Sekunden in der Anzeige.
  • Seite 32 Inbetriebnahme RIA45 6.4.9 Expertenmenü Den Expertenmodus aktivieren Sie durch Drücken von ‘E’ É ‘Expert’ Das Expertenmenü bietet erweiterte Geräteeinstellungen, um das Gerät optimal an die Applikati- onsbedingungen anzupassen. Der Zugriff auf das Expertenmenü erfordert einen Zugriffscode. Dieser ist werksseitig voreingestellt mit "0000".
  • Seite 33 RIA45 Inbetriebnahme Namur NE43 Nur für 4...20 mA. Der Messwert sowie die Leitungen werden entsprechend den NAMUR NE43 Empfehlungen überwacht. Siehe hierzu → ä 35. Vorgabewert: Aktiviert Open circ detect Nur für 1-5 V. Überwachung des Eingangs auf Leitungsbruch. Allow reset Ein Aktivieren dieser Funktionalität ermöglicht das Zurückstellen der Min- und/oder Max-Werte...

  • Seite 34: Im Betrieb

    Inbetriebnahme RIA45 Diagnostics Verify HW set Nach einer Hardware-Erweiterung (z.B. zusätzliche Relais, Universaleingänge) ist eine Hardware- Verifizierung, d.h. ein Überprüfen der Hardware durch die Geräteinterne Firmware nötig. Die Funktionalität Verify HW set ist in diesem Fall zu aktivieren. Simulation Der Ausgabewert der Analogausgänge sowie der Schaltzustand der Relais kann im Simulationsmo- dus vorgegeben werden.
  • Seite 35 RIA45 Inbetriebnahme • Automatisches Umschalten zwischen den aktiven Kanälen und der Fehleranzeige Hinweise zur Fehlersuche und eine Liste aller Fehlermeldungen finden Sie im Kapitel 9 ‘Störungs- behebung’. Messbereichsgrenzen Anzeige Bereich - - - - - - - - - -...

  • Seite 36: Speicherung Von Diagnoseereignissen / Alarme Und Fehler

    Inbetriebnahme RIA45 6.5.4 Speicherung von Diagnoseereignissen / Alarme und Fehler Diagnoseereignisse wie Alarme und Fehlerzustände werden im Gerät abgespeichert, sobald ein neuer Fehler oder eine Statusänderung des Gerätes auftritt. Die gespeicherten Ereignisse werden zyklisch alle 30 Minuten in den nichtflüchtigen Gerätespeicher geschrieben.

  • Seite 37: Wartung

    RIA45 Wartung Wartung Das Gerät erfordert keine speziellen Instandhaltungs- und Wartungsarbeiten. Zubehör " Achtung! Rüsten Sie das Gerät nachträglich mit weiterer Hardware nach (Relais, weiterer Universaleingang und weiterer Analogausgang), ist ein interner Hardwaretest durch die Gerätesoftware durchzufüh- ren. Dies veranlassen Sie durch die Funktion Verify HW set im Menü Expert É...

  • Seite 38: Störungsbehebung

    Störungsbehebung RIA45 Störungsbehebung Um Ihnen eine erste Hilfe zur Störungsbehebung zu geben, finden Sie nachfolgend eine Übersicht der möglichen Fehlerursachen. " Achtung! Rüsten Sie das Gerät nachträglich mit weiterer Hardware nach (Relais, weiterer Universaleingang und weiterer Analogausgang), ist ein interner Hardwaretest durch die Gerätesoftware durchzufüh- ren.

  • Seite 39: Ersatzteile

    RIA45 Störungsbehebung Fehlercode Bedeutung Behebung F261 Fehler: Ungültige Gerätekennung Benachrichtigen Sie Ihre Serviceorganisation. F281 Initialisierungsphase Benachrichtigen Sie Ihre Serviceorganisation. F282 Fehler: Parameterdaten konnten nicht gespei- Benachrichtigen Sie Ihre Serviceorganisation. chert werden F283 Fehler: Parameterdaten fehlerhaft Benachrichtigen Sie Ihre Serviceorganisation. F431 Fehler: Abgleichwerte fehlerhaft Benachrichtigen Sie Ihre Serviceorganisation.

  • Seite 40: Rücksendung

    Störungsbehebung RIA45 Pos.- Bezeichnung Bestell-Nr. Gehäuse Front mit Folie (inkl. Tastatur) RIA45X-DA Klemmenabdeckung Ex RIA45 71069920 CPU mit LCD-Anzeige RIA45T-A1 Mainboard Mainboard 20-250 VDC/AC nonEx RIA45X-NA Mainboard 20-250 VDC/AC, Ex-Version RIA45X-NB Multifunktionseingangskarten, inkl. Klemmen Multifunktionseingangskarte für Kanal 2, non Ex RIA45X-IA Multifunktionseingangskarte für Kanal 2, Ex-Version...

  • Seite 41: Technische Daten

    RIA45 Technische Daten Technische Daten 10.0.1 Eingangskenngrößen Eingänge Ein bzw. zwei Universaleingänge Messgröße Strom, Spannung, Widerstand, Widerstandsthermometer, Thermoelemente Messbereiche Strom: • 0/4...20 mA +10% Überbereich • Kurzschlussstrom: max. 150 mA • Bürde: 10 Ω Spannung: • 0…10 V, 2…10 V, 0…5 V, 0…1 V, 1…5 V, ± 1 V ± 10 V, ± 30 V, ± 100 mV •...

  • Seite 42: Ausgangskenngrößen

    Technische Daten RIA45 10.0.2 Ausgangskenngrößen Ausgangssignal Ein bzw. zwei Analogausgänge, galvanisch getrennt Strom-/Spannungsausgang Stromausgang: • 0/4...20 mA • Überbereich bis 22 mA Spannung: • 0…10 V, 2…10 V, 0…5 V, 1…5 V • Überbereich: bis 11 V, kurzschlussfest, I < 25 mA Transmitterversorgung •...
  • Seite 43 RIA45 Technische Daten 10.0.3 Klemmenbelegungsplan Elektrischer Anschluss a0010228 Abb. 14: Klemmenbelegung des Prozessanzeigers (Relais (Klemmen Rx1-Rx3) und Kanal 2 (Klemmen 21-28 und O25/O26) optional) Versorgungsspannung Weitbereichsnetzteil 24 bis 230 V AC/DC (-20 % / +10 %) 50/60 Hz Leistungsaufnahme max. 21,5 VA / 6,9 W...

  • Seite 44: Messgenauigkeit

    Technische Daten RIA45 10.0.4 Messgenauigkeit Referenzbedingungen Spannungsversorgung: 230 V AC, 50/60 Hz Umgebungstemperatur: 25 °C ± 5 °C (77 °F ± 9 °F) Luftfeuchtigkeit: 20 %...60 % rel. Feuchte Messabweichung Universaleingang: Genauigkeit Eingang: Bereich: Messabweichung vom Messbereich (vMB): Strom 0...20 mA, 0...5 mA, 4...20 mA; Überbereich: bis 22 mA ±...
  • Seite 45 RIA45 Technische Daten Temperaturdrift: ≤ 0,01%/ K (0,1%/18 °F) vMB Temperaturdrift ≤ 0,02%/ K (0,2%/18 °F) vMB für Cu100, Cu50, Cu53, Pt50 und Pt46 Analogausgang: Strom 0/4...20 mA, Überbereich bis ± 0,05% vom Messbereich 22 mA 500 Ω Max. Bürde Max.

  • Seite 46: Konstruktiver Aufbau

    Technische Daten RIA45 Betauung Front: zulässig Gerätetubus: nicht zulässig Elektromagnetische Verträglichkeit (EMV) • Störfestigkeit: Nach IEC 61326 Industrieumgebung / NAMUR NE 21 • Störaussendungen: Nach IEC 61326 Klasse A 10.0.6 Konstruktiver Aufbau Bauform, Maße a0010208 Abb. 15: Abmessungen des Prozessanzeigers Abstandshalter für Klemmen (bei Option Ex)

  • Seite 47: Anzeige- Und Bedienoberfläche

    RIA45 Technische Daten Anschlussklemmen Steckbare Federklemmen, 2,5 mm (14 AWG); Hilfsspannung mit Schraubklemmen (AWG 22-14; Drehmoment 0,4 Nm (3,5 lb in)). Schalttafelstärke Max. 26 mm (1 in). 10.0.7 Anzeige- und Bedienoberfläche Anzeigeelemente a0010223 Abb. 17: Display des Prozessanzeigers 1: Kanalanzeige: 1: Analogeingang 1; 2: Analogeingang 2; 1M: berechneter Wert 1; 2M: berechneter Wert 2 2: Dot-Matrix-Anzeige für TAG, Bargraph, Einheit...

  • Seite 48: Zertifikate Und Zulassungen

    10.0.8 Zertifikate und Zulassungen CE-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der EU-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer E+H- Vertriebsstelle Auskunft.

  • Seite 49: Anhang

    RIA45 Anhang Anhang In den folgenden Tabellen finden Sie alle im Konfigurationsmenü verfügbaren Parameter. Die werksseitig voreingestellten Werte sind jeweils fett dargestellt. 11.1 Weiterführende Erläuterungen zur Differenzdruck-An- wendung bei der Füllstandsmessung An den beiden Universaleingängen werden Drucksensoren angeschlossen. In den folgenden Berechnungsschritten wird schlussendlich das Volumen in den CV-Kanälen errechnet.
  • Seite 50 Anhang RIA45 Umrechnungsfaktoren der verschiedenen Druck-Einheiten Pascal Technische Atmo- Physikalische Torr Pfund-Kraft pro sphäre Atmosphäre Quadratzoll (Pa) (bar) (at) (atm) (torr) (psi) ≡ 1 N/m ≡ 1 Mdyn/cm ≡ 1 kp/cm ≡ 1 pSTP ≡ 1 mmHg ≡ 1 lbf/in...

  • Seite 51: Menü Display

    RIA45 Anhang 2. Berechnungsschritt: Errechnen des Volumeninhaltes aus der Höhe Anhand der Linearisierung des errechneten Höhenwertes kann das Volumen errechnet werden. Dies geschieht, indem jedem Höhenwert in Abhängigkeit der Tankform ein bestimmter Volumen- wert zugeordnet wird. Diese Linearisierung wird über bis zu 32 Stützstellen abgebildet. Bei einer streng linearen Abhän- gigkeit von Füllhöhe und Volumen reichen 2-3 Stützstellen jedoch aus.

  • Seite 52: Menü Setup

    Anhang RIA45 11.3 Menü Setup Menü Setup Application 1-channel Einstellung der Applikation für den Prozessanzeiger. 2-channel 2-channel ist die Default-Einstellung für zweikanalige, 1-channel für einkanalige Diff pressure Geräte. AI1 Lower range Zahlenwert Einstellung untere Messbereichsgrenze Nur sichtbar, wenn 0.0000 Application É Diff pres- sure eingestellt ist.
  • Seite 53 RIA45 Anhang Menü Setup Signal range 4-20mA, 4-20mA squar, Einstellung des Eingangssignals. Welche Optionen zur Auswahl stehen, hängt 0-20mA, 0-20mA squar, vom eingestellten "Signal type" ab. 0-10V, 0-10V squar, 0-5V, 2-10V, 1-5V, 1-5V squar, 0-1V, 0-1V squar, +/- 1V, +/- 10V, +/- 30V,...
  • Seite 54 Anhang RIA45 Menü Setup Signal range 4-20mA, 4-20mA squar, Einstellung des Eingangssignals. Welche Optionen zur Auswahl stehen, hängt 0-20mA, 0-20mA squar, vom eingestellten "Signal type" ab. 0-10V, 0-10V squar, 0-5V, 2-10V, 1-5V, 1-5V squar, 0-1V, 0-1V squar, +/- 1V, +/- 10V, +/- 30V,...
  • Seite 55 RIA45 Anhang Menü Setup Unit Freitext, max. 5 Stellen Einheit des Kanals Bar 0% Zahlenwert Einstellung 0%-Wert für Bargraph Bar 100% Zahlenwert Einstellung 100%-Wert für Bargraph Factor Zahlenwert Einstellung Faktor für berechneten Wert Offset Zahlenwert Einstellung eines Offset No. lin points 2…32...
  • Seite 56 Anhang RIA45 Menü Setup Analog Out 1 Assignment Auswahl der Quelle für das Ausgangssignal Analog 1 Analog 2 Calc Val 1 Calc Val 2 Signal type 4-20mA Auswahl Signalart für das Ausgangssignal 0-20mA 0-10V 2-10V 0-5V 1-5V Lower range Zahlenwert...

  • Seite 57: Menü Diagnostics

    RIA45 Anhang Menü Setup Function Funktion des Relais Gradient Inband Outband Setpoint Zahlenwert Schaltschwelle für Relais Setpoint 2 Zahlenwert Zweite Schaltschwelle für Relais Nur für die Funktionen Inband und Outband. Time base 0-60 Zeitbasis für Gradientenauswertung in Sekunden Nur sichtbar, wenn "Function"...

  • Seite 58: Menü Expert

    Anhang RIA45 11.5 Menü Expert Zusätzlich zu allen Parametern aus dem Menü Setup stehen im Experten-Modus noch folgende Parameter zur Verfügung: Menü Expert Direct access 4-stelliger Code System Save user setup ‘Yes’ wählen um die aktuellen Geräteeinstellungen zu speichern. Das Gerät kann auf die gespeicherten Einstellungen können über ‘Reset’-...
  • Seite 59 RIA45 Anhang Menü Expert Fixed fail value Zahlenwert Im Fehlerfall wird der hier eingestellte Nur sichtbar, wenn Failure Wert ausgegeben. mode = Fixed value gewählt wurde. Namur NE 43 Einstellung, ob Fehlerverhalten nach NAMUR NE 43 erfolgen soll. Open circ detect...
  • Seite 60 Anhang RIA45 Menü Expert Allow reset Einstellung, ob gespeicherte Min-/ Max-Werte im Menü Display, ohne Eingabe eines evtl. gesetzten User- Code, zurückgesetzt werden können. Calc value 2 Decimal places XXXXX Einstellung der Dezimalstellen für XXXX.X Anzeige XXX.XX XX.XXX X.XXXX Failure mode...

  • Seite 61: Stichwortverzeichnis

    RIA45 Stichwortverzeichnis Stichwortverzeichnis Analogausgang Leitungsbrucherkennung ......34 Konfiguration....... . 25 Applikationsbedingungen Messbereichsgrenzen.
