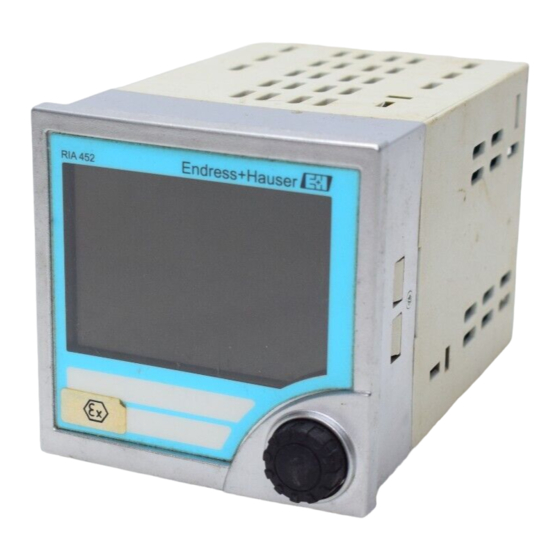

Endress+Hauser RIA452 Betriebsanleitung
Vorschau ausblenden Andere Handbücher für RIA452:
Inhaltsverzeichnis

Werbung

BA00265R/09/DE/13.13
71212728
SW Version
2.01.xx
Products
Betriebsanleitung
RIA452
Prozessanzeiger
Solutions
RIA452
Endress+Hauser
2573
m³/min
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser RIA452

  • Seite 1 Products Solutions Services BA00265R/09/DE/13.13 71212728 SW Version 2.01.xx Betriebsanleitung RIA452 Prozessanzeiger RIA452 Endress+Hauser 2573 m³/min...
  • Seite 2: Blockschaltbild

    → ä 7 ▾ Verdrahtung → ä 8 ▾ Anzeige- und Bedienelemente → ä 16 ▾ Inbetriebnahme → ä 19 Gerätekonfiguration - Erklärung und Anwendung aller einstellbaren Gerätefunktionen mit den zugehörigen Wertebereichen und Einstel- lungen. Blockschaltbild G09-RIA452xx-05-00-xx-de-000 Abb. 1: Blockschaltbild Endress+Hauser...
  • Seite 3: Inhaltsverzeichnis

    RIA452 Inhaltsverzeichnis Sicherheitshinweise....4 Anhang ......55 Bestimmungsgemäße Verwendung .
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise RIA452 Sicherheitshinweise Ein sicherer und gefahrloser Betrieb des Prozessanzeigers ist nur sichergestellt, wenn diese Betriebsanleitung gelesen und die Sicherheitshinweise darin beachtet werden. Bestimmungsgemäße Verwendung Der Prozessanzeiger bewertet analoge Prozessgrößen und stellt diese an seinem mehrfarbi- gen Display dar. Mittels seinen Ausgängen sowie Grenzwertrelais können Prozesse über- wacht und gesteuert werden.
  • Seite 5: Sicherheitszeichen Und -Symbole

    RIA452 Sicherheitshinweise Sicherheitszeichen und -symbole Sicherheitshinweise in dieser Betriebsanleitung sind mit folgenden Sicherheitszeichen und -symbole gekennzeichnet: Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen A0011190-DE kann.
  • Seite 6: Identifizierung

    Identifizierung RIA452 Identifizierung Gerätebezeichnung 2.1.1 Typenschild Vergleichen Sie das Typenschild am Gerät mit der folgenden Abbildung: G09-RIA452xx-18-00-xx-xx-000 Abb. 2: Typenschild des Prozessanzeigers (beispielhaft) Bestellcode und Seriennummer des Gerätes Spannungsversorgung Software Versionsnummer Umgebungstemperatur Leistung Lieferumfang Der Lieferumfang des Prozessanzeigers besteht aus: •...
  • Seite 7: Montage

    RIA452 Montage Montage Einbaubedingungen Die zulässigen Umgebungsbedingungen (siehe Kap. 10 "Technische Daten" der Betriebsan- leitung) sind bei Einbau und Betrieb einzuhalten. Das Gerät ist vor Wärmeeinwirkung zu schützen. 3.1.1 Einbaumaße Beachten Sie die Einbautiefe von 150 mm (5,91 in) für Gerät plus Kabel. Weitere Abmes- sungen finden Sie in →...
  • Seite 8: Verdrahtung

    Verdrahtung RIA452 Verdrahtung Verdrahtung auf einen Blick G09-RIA452ZZ-04-01-xx-de-000 → ä Abb. 4: Klemmenbelegung des Prozessanzeigers (Universaleingang Klemmenbelegung Klemme Klemmenbelegung L/L+ L für AC L+ für DC Hilfsenergie N/L- N für AC L- für DC Not connected Jumper zur hardwaremäßigen Verriegelung Das Gerät ist immer mit der PC-Software über...
  • Seite 9 RIA452 Verdrahtung Klemme Klemmenbelegung 24V Sensorversorgung 1 Messumformerspeisung (optional eigensicher) Masse Sensorversorgung 1 Normally closed (NC) Common (COM) Relais 1 Normally open (NO) Normally closed (NC) Common (COM) Relais 2 Normally open (NO) Normally closed (NC) Common (COM) Relais 3...
  • Seite 10 Verdrahtung RIA452 Klemme Klemmenbelegung + Analogausgang Analogausgang (Optional) Masse Analogausgang + Digitalausgang Digitalausgang (Optional) Masse Digitalausgang 24 V Sensorversorgung 2 Messumformerspeisung Masse Sensorversorgung 2 Option Universaleingang Anstelle des Stromeingangs kann das Gerät optional mit einem Universaleingang ausgerüs- tet werden. G09-RIA452xx-04-10-xx-de-002 Abb.
  • Seite 11: Anschluss Des Gerätes

    RIA452 Verdrahtung Anschluss des Gerätes VORSICHT Gefahr durch elektrische Spannung ‣ Gerät nicht unter Netzspannung installieren bzw. verdrahten. 4.2.1 Anschluss Hilfsenergie HINWEIS Zerstörung des Geräts durch falsche Versorgungsspannung ‣ Vergleichen Sie vor der Verdrahtung des Gerätes die Übereinstimmung der Versorgungs- spannung mit den Angaben auf dem Typenschild.
  • Seite 12: Anschlusskontrolle

    Verdrahtung RIA452 Universaleingang G09-RIA452xx-04-10-xx-de-003 Abb. 8: Anschluss 4-Leiter Sensor, Messumformerspeisung und Universaleingang Anschlusskontrolle Gerätezustand und -spezifikationen Hinweise Sind Gerät oder Kabel beschädigt (Sichtkontrolle)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild 90 bis 250 V AC (50/60 Hz) überein?
  • Seite 13: Bedienung

    RIA452 Bedienung Bedienung Bedienung auf einen Blick Analogeingang Signaltyp Anschlussart* Kennlinie Signaldämpfung INPUT Signal type Connection Curve Damp Einheit Dezimalpunkt 0% Wert 100% Wert Dimension Dec. point 0% value 100% value Offset Vergleichstempera- feste Vergleichs- Leitungsbrucherk. tur* temperatur* Offset Comp. temp.
  • Seite 14 Bedienung RIA452 M10- Limit 1-4 (8)* Zuordnung Funktion 1-4 (8) Dezimalpunkt Schaltpunkt A Schaltpunkt B LIMIT Ref. num Function Dec. point Setpoint A Setpoint B Hysterese bzw. Rück- Schaltverzögerung Alternierfunktion 1. Einschalten nach 1. Einschalten nach schaltgradient 1-4 (8) in Sekun- 24 h verzögert um...
  • Seite 15 RIA452 Bedienung Min/Max-Speicher Signalquelle für Min/ Dezimalpunkt Anzeige Minimum- MIN/MAX wert Ref. Min/Max Dec. point Min. value Anzeige Maximum- Rücksetzen Minim- Rücksetzen Maxim- wert umwert umwert Max. value Reset min Reset max Linearisierungs- AnzahlStützstellen Dimension lineari- Dezimalpunkt Y- Alle Stützstellen Alle Stützstellen...
  • Seite 16: Anzeige- Und Bedienelemente

    Bedienung RIA452 Anzeige- und Bedienelemente Entfernen Sie die Schutzfolie vom Display, da ansonsten die Ablesbarkeit einge- schränkt ist. G09-RIA452xx-19-00-06-xx-000 Abb. 9: Anzeige- und Bedienelemente Betriebsanzeige grün, leuchtet bei angelegter Versorgungsspannung Störmeldeanzeige rot, blinkt bei Sensor- oder Gerätefehler Grenzwertanzeige: Ist ein Relais bestromt, wird das Symbol angezeigt.
  • Seite 17: Vor-Ort-Bedienung

    RIA452 Bedienung Statusanzeige Digitaleingänge Digitaleingang parametriert: (grün) Signal am Digitaleingang: (gelb) Informationen zur Fehlersuche finden Sie in den Abschnitten 9.1 und 9.2 der Betriebsanleitung. Vor-Ort-Bedienung Aktivierung des Bedienmenüs durch Drücken des Drehrades für mindestens 3 sec. 5.3.1 Bedienung über das Drehrad A) 3-Tastenfunktion •...
  • Seite 18: Mögliche Zeichenmenge

    Bedienung RIA452 Pos.-Nr. Beschreibung Aktivieren Sie das Bedienmenü indem Sie das Bedienrad für mindestens 3 sec drücken. Anschlie- ßend blinkt das erste Zeichen. Durch Drehen des Drehrades können Sie das blinkende (ausgewählte) Zeichen ändern (siehe "Mögli- che Zeichenmenge", nächster Absatz). Sie können zum vorherigen Zeichen zurückkehren, indem Sie das Rücksprungsymbol (Pfeil nach links) auswählen.
  • Seite 19: Inbetriebnahme

    RIA452 Inbetriebnahme Inbetriebnahme Installationskontrollen Entfernen Sie die Schutzfolie vom Display, da ansonsten die Ablesbarkeit einge- schränkt ist. Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihr Gerät in Betrieb nehmen: • Checkliste Kap. 4.3 ' A nschlusskontrolle' Messgerät einschalten Nach Anlegen der Betriebsspannung signalisiert die grüne LED die Betriebsbereitschaft des...
  • Seite 20: Funktion Parametereinstellung (Menüposition)

    Inbetriebnahme RIA452 Funktion Parametereinstellung Beschreibung (Menüposi- tion) Signal type PT50 (GOST) (*) Auswahl der Signalart des angeschlossenen Sensors. PT100 (IEC751) (*) Die mit (*) bezeichneten Parameter sind nur mit der PT100 (JIS1604) (*) Option Universaleingang wählbar. PT100 (GOST) (*) PT500 (IEC751) (*)
  • Seite 21: Anpassung Des Analogeingangs

    RIA452 Inbetriebnahme Anpassung des Analogeingangs Mit Hilfe der folgenden Parameter lässt sich der Eingang an den Sensor anpassen. Bei Strom-, Spannungs- und Widerstandssensoren wird aus dem Sensorsignal ein skalierter Wert errechnet. Bei Temperaturausgängen wird der skalierte Wert aus Linearisierungstabellen errechnet.
  • Seite 22 Inbetriebnahme RIA452 Funktion Parametereinstellung Beschreibung (Menüposi- tion) Bar rise Right Orientierung des Bargraphs. Left • Right = 100% Wert rechts (von links nach rechts ansteigend) • Left = 100% Wert links (von links nach rechts fal- lend) 6.3.3 Analogausgang - ANALOG OUT/M3 Dieser Menüpunkt ist nur vorhanden, wenn die Option "Analogausgang"...
  • Seite 23 RIA452 Inbetriebnahme Funktion Parametereinstellung Beschreibung (Menüposi- tion) Fail value 0..999.99 Hier erfolgt die Einstellung des frei wählbaren Wertes 0.00 für "Fail mode = Const". Stromausgang: 0...22 mA Spannungsausgang: 0...11 V Simu mA Simuliert den Stromausgang und gibt den ausgewähl- 0.0 mA ten Strom am Ausgang aus, unabhängig vom Ein-...
  • Seite 24: Pumpenüberwachungsfunktion

    Inbetriebnahme RIA452 Funktion Parametereinstellung Beschreibung (Menüposi- tion) Sampl. time 0..99 Definiert die Zeitdauer (in Sekunden), innerhalb derer mit einer Rückmeldung der Pumpe am Digitaleingang zu rechnen ist. Erfolgt keine Rückmeldung innerhalb der definierten Zeit, wird eine Fehlermeldung und, bei mehreren Pumpen, eine zweite Pumpe aktiviert.
  • Seite 25: Laufüberwachung

    RIA452 Inbetriebnahme Im Event 6 und 7 ist der ungestörte Betrieb der Anlage dargestellt. b) Laufüberwachung Bei der Betriebsart Laufüberwachung wird nach dem Ansteuern einer Pumpe am zugehöri- gen Digitaleingang eine Änderung des Statussignals erwartet. Hierfür wird eine Wartezeit (Sampl. Time, T) definiert. Alternierung ist aktiviert. Erfolgt keine Signaländerung in der angegeben Zeit, gilt die Pumpe als gestört.
  • Seite 26 Inbetriebnahme RIA452 Menü Funktion (Menüposition) Einstellwert LIMIT 1...8 Alternate 6.3.5 Grenzwerte - LIMIT 1...8/M10...17 Bei Verwendung der Funktion "Batch" sind die Grenzwerte 1 und 2 fest einer Aktivie- rung bei Grenzwert "Vorwahlzähler" und "Voralarm" zugeordnet. Eine Parametrie- rung für diese Grenzwerte ist dann nicht möglich, sie sind in der Menüstruktur aus- geblendet.
  • Seite 27 RIA452 Inbetriebnahme Funktion Parametereinstellung Beschreibung (Menüposi- tion) Alternate Bestimmt die Schaltfunktion für dieses Relais: • No: keine Alternierfunktion; feste Zuordnung Schaltpunkt zum Relais • Yes: Alternierfunktion (→ ä 30) Für die Alternier funktion können die Relais 1-4 ver- wendet werden.
  • Seite 28 Inbetriebnahme RIA452 Betriebsart Max G09-RIA452ZZ-15-00-xx-de-002 Abb. 16: Betriebsart Max Folgende Parameter müssen eingestellt werden: Menü Funktion (Menüposition) Einstellwert LIMIT 1...8/M10...17 Function Setpoint A Wert für Schaltschwelle Hysterese Wert für Hysterese Betriebsart Grad G09-RIA452ZZ-15-00-xx-de-006 Abb. 17: Betriebsart Grad Die Betriebsart "Grad" dient der Überwachung der zeitlichen Änderung des Eingangssignals.
  • Seite 29: Ansprechverzögerung - Delay

    RIA452 Inbetriebnahme rung bestimmt. Positive Werte überwachen ein Ansteigen des Messwertes, negative Werte ein Absinken. Sekündlich wird ein neuer Wert errechnet (gleitendes Intervall). Folgende Parameter müssen eingestellt werden: Menü Funktion (Menüposition) Einstellwert LIMIT 1...8/M10...17 Function Grad Setpoint A Gradientenwert für Schaltschwelle Hysterese Wert für Hysterese...
  • Seite 30 Inbetriebnahme RIA452 Alternierfunktion - Alternate G09-RIA452ZZ-15-00-xx-de-007 Abb. 19: Alternierende Pumpensteuerung Die gleichmäßige Auslastung mehrer Pumpen in Füllstandsregelungen wird durch das alter- nierende Schalten erreicht. Maßgebend für das Einschalten einer bestimmten Pumpe ist nicht ein fest zugeordneter Einschaltwert, sondern die Betriebszeit der Pumpen.
  • Seite 31 RIA452 Inbetriebnahme 24h Aktivierungsfunktion Pumpen mit langen Stillstandszeiten können mit der 24h Aktivierungsfunktion zyklisch für die in Sw. period definierte Zeit (0..999 sec) aktiviert werden. Mit der Einstellung Sw. delay kann der Startzeitpunkt für das 24h Schrittintervall um 0 bis 23 Stunden verschoben werden.
  • Seite 32: Funktion Parameter(Menüpo- Einstellung Sition)

    Inbetriebnahme RIA452 Funktion Parameter- Beschreibung (Menüpo- einstellung sition) Dec. factor XXXXX Kommaposition des Umrechnungsfaktors XXXX.X XXX.XX XX.XXX X.XXXX Factor 0 ..99999 Umrechnungsfaktor Dimension XXXXXXXXX Auswahl der Dimension aus Liste, oder Dimension als Freitext (max. Länge 9 Zeichen). Dec. Point T XXXXX Dezimalpunkt des Totalzählers...
  • Seite 33 RIA452 Inbetriebnahme Funktion Parameter- Beschreibung (Menüpo- einstellung sition) Dim. flow m3/s, l/s, hl/s, Dimension linearisierter Wert igal/s, usgal/s, • l = Liter barrels/s, inch3/s, • hl = Hektoliter 1 hl = 100 l = Kubikmeter = 1.000 l ft3/s, Usmgal/s, •...
  • Seite 34 Inbetriebnahme RIA452 Funktion Parameter- Beschreibung (Menüpo- einstellung sition) ISO Venturi ISO-Venturi-Rinnen 415 = ISO-Venturi-Rinne 415 425 = ISO-Venturi-Rinne 425 430 = ISO-Venturi-Rinne 430 440 = ISO-Venturi-Rinne 440 450 = ISO-Venturi-Rinne 450 480 = ISO-Venturi-Rinne 480 BST Venturi Venturi-Rinnen nach British Standard 4"...
  • Seite 35 RIA452 Inbetriebnahme Funktion Parameter- Beschreibung (Menüpo- einstellung sition) NFX- Rechteck-Wehre NFX mit Einschnürung Rect.WThr 2H = NFX Rechteck-Wehr mit Einschnürung 2H 3H = NFX Rechteck-Wehr mit Einschnürung 3H 4H = NFX Rechteck-Wehr mit Einschnürung 4H 5H = NFX Rechteck-Wehr mit Einschnürung 5H 6H = NFX Rechteck-Wehr mit Einschnürung 6H...
  • Seite 36: Einfacher Vorwahlzähler

    Inbetriebnahme RIA452 Einfacher Vorwahlzähler G09-RIA452ZZ-15-00-xx-de-010 Abb. 21: Einfacher Vorwahlzähler Bei Aktivierung des Vorwahlzählers sind die Grenzwerte 1 und 2 der Vorwahlzählerfunktion fest zugeordnet (Ausgang 1 = Hauptschaltung, Ausgang 2 = Vorabschaltung). Digitalein- gang 1 ist fest der Funktion "Rücksetzen und Neustart Vorwahlzähler" zugeordnet.
  • Seite 37 RIA452 Inbetriebnahme 6.3.7 Impulsausgang - PULSE OUT/M19 Alle für den Impulsausgang möglichen Einstellungen finden Sie in diesem Menüpunkt. Wählbar ist dieser nur, wenn Ihr Gerät mit dieser Option ausgestattet ist. Funktion Parametereinstellung Beschreibung (Menüposi- tion) Dec. value XXXXX Kommaposition der Impulswertigkeit.
  • Seite 38: Tanklinearisierung

    Inbetriebnahme RIA452 6.3.9 Linearisierungstabelle - LIN. TABLE/M21 Zur Linearisierung von Eingangskenngrößen kann eine Linearisierungstabelle im Gerät abgespeichert werden, z. B. zur Korrektur des Füllstandssignals eines Behälters zur Volu- menanzeige. Funktion Parametereinstellung Beschreibung (Menüposi- tion) Counts 2..32 Anzahl der benötigten Stützstellen. Mindestens zwei Punkte müssen eingegeben werden.
  • Seite 39 RIA452 Inbetriebnahme • Behälter voll: – Sensorsignal 20 mA – Füllhöhe 10 m – numerische Anzeige soll 1500 (m ) anzeigen – Bargraph soll 100% anzeigen – am Analogausgang sollen 20 mA anliegen Point Sensorsig- value value value value value...
  • Seite 40: Stützstellen Der Linearisierungstabelle - Linpoints 1

    Inbetriebnahme RIA452 6.3.10 Stützstellen der Linearisierungstabelle - LINPOINTS 1..X/ M23..MXX Anzeige der eingestellten Wertepaare der Linearisierungstabelle. Dieser Menüpunkt ist nur sichtbar, wenn eine Linearisierungstabelle parametriert wurde (→ ä 38) und im Menü "LIN. TABLE/M21" im Parameter "Show points" "Yes" gewählt ist.
  • Seite 41: Wartung

    RIA452 Wartung Funktion Parametereinstellung Beschreibung (Menüposi- tion) Range 1 3.6 (0.0...22.0) Fehlergrenzen für das Eingangssignal. In der Betriebsart "NAMUR=Yes" sind Range 1...4 mit den nach Namur NE 43 vorgegebenen Grenzen belegt Range 2 3.8 (0.0...22.0) und können nicht verändert werden.
  • Seite 42: Störungsbehebung

    Störungsbehebung RIA452 Störungsbehebung Um Ihnen eine erste Hilfe zur Störermittlung zu geben, finden Sie nachfolgend eine Über- sicht der möglichen Fehlerursachen. Fehlersuchanleitung WARNUNG Explosionsgefahr durch geöffnetes Gerät in Ex-Umgebung ‣ Bei Ex-Geräten kann keine Fehlerdiagnose am offenen Gerät durchgeführt werden, weil dadurch die Zündschutzart aufgehoben wird.
  • Seite 43: Ersatzteile

    Fehlercode Beschreibung Reaktion am Gerät E 290 Die Anzahl der Nachkommastellen kann Fehlercode wird solange in der Anzeige wegen Zahlenüberlauf der abhängigen Para- angezeigt, bis eine Taste gedrückt wird. meter nicht erhöht werden. Ersatzteile G09-RIA452ZZ-09-00-xx-xx-000 Abb. 23: Ersatzteile RIA452 Endress+Hauser...
  • Seite 44: Rücksendung

    Klemme (Digitaleingänge) 5-polig 51008587 Jumper Bedienverriegelung 50033350 o. Pos.-Nr. Tubusbefestigungsspange RIA452 (1 Stück) 71035359 Rücksendung Für eine Rücksendung, z. B. im Reparaturfall, ist das Gerät geschützt zu verpacken. Optima- len Schutz bietet die Originalverpackung. Reparaturen dürfen nur durch die Serviceorgani- sation Ihres Lieferanten durchgeführt werden.
  • Seite 45: Technische Daten

    RIA452 Technische Daten Technische Daten 10.1 Eingangskenngrößen 10.1.1 Messgröße Strom (Standard) Digitaleingänge (Standard) Strom/Spannung, Widerstand, Widerstandsthermometer, Thermoelemente (Option Uni- versaleingang) 10.1.2 Messbereiche Stromeingang: • 0/4...20 mA +10% Überbereich, 0...5 mA • Kurzschlussstrom: max. 150 mA • Eingangsimpedanz: ≤ 5 Ω...
  • Seite 46: Messabweichung

    Technische Daten RIA452 Messabweichung Stromeingang: Genauigkeit 0,1% vom Messbereichsendwert Auflösung 13 Bit Temperaturdrift ≤ 0,4%/10 K (≤ 0,4%/18 °F) Universaleingang: Eingang: Bereich: Messabweichung vom Messbereich (vMB): Genauigkeit Strom 0...20 mA, 0...5 mA, 4...20 mA; ± 0,10% Überbereich: bis 22 mA Spannung >...
  • Seite 47 RIA452 Technische Daten Genauigkeit Thermoelemente Typ J (Fe-CuNi), -210...999,9 °C (- ± (0,15% vMB +0,5 K (0,9 °F)) ab - 346...1382 °F) (IEC584) 100 °C (-148 °F) ab -100 °C (-148 °F) Typ K (NiCr-Ni), -200...1372 °C (- ± (0,15% vMB +0,5 K (0,9 °F)) 328...2502 °F) (IEC584)
  • Seite 48: Elektrischer Anschluss

    Technische Daten RIA452 Spannungsausgang Linearität 0,1% vom Messbereichsendwert Auflösung 13 Bit Temperaturdrift ≤ 0,1%/10K (0,1%/18 °F) 10.1.5 Hilfsenergie Elektrischer Anschluss G09-RIA452ZZ-04-01-xx-de-000 Abb. 24: Klemmenbelegung des Prozessanzeigers Endress+Hauser...
  • Seite 49: Ausgangskenngrößen

    RIA452 Technische Daten Option Universaleingang Anstelle des Stromeingangs kann das Gerät optional mit einem Universaleingang ausgerüs- tet werden. G09-RIA452xx-04-10-xx-de-002 Abb. 25: Klemmenbelegung Universaleingang Versorgungsspannung Niederspannungsnetzteil 90...250 V AC 50/60 Hz Kleinspannungsnetzteil 20 bis 36 V DC bzw. 20 bis 28 V AC 50/60 Hz Leistungsaufnahme max.
  • Seite 50: Messumformerspeisung (Mus)

    Technische Daten RIA452 Bürde: • ≤ 600 Ω (Stromausgang) • Max. Ausgangsstrom 22 mA (Spannungsausgang) Signalcharakterisierung: • Signal frei skalierbar Galvanische Trennung zu allen anderen Stromkreisen 10.2.4 Impulsausgang • Frequenzbereich bis 12,5 kHz • I = 200 mA • U = 28 V •...
  • Seite 51: Einbaubedingungen

    RIA452 Technische Daten • Impedanz: ≤ 345 Ω Zulassungen: • ATEX • FM • CSA MUS 2, Klemme 91/92: Elektrische Spezifikation: • Ausgangsspannung: 24 V ± 15% • Ausgangsstrom: max. 250 mA (dauerkurzschlussfest) MUS 1 und 2: Galvanische Trennung: • Zu allen anderen Stromkreisen ®...
  • Seite 52: Elektromagnetische Verträglichkeit (Emv)

    Technische Daten RIA452 Elektromagnetische Verträglichkeit (EMV) • Störfestigkeit: Nach IEC 61326 Industrieumgebung / NAMUR NE 21 • Störaussendungen: Nach IEC 61326 Klasse A 10.4 Konstruktiver Aufbau 10.4.1 Bauform, Maße G09-RIA452ZZ-06-01-xx-xx-000 Abb. 26: Abmessungen des Prozessanzeigers G09-RIA452xx-06-01-00-de-001 Abb. 27: Schalttafelausschnitt G09-RIA452xx-06-00-xx-xx-002 Abb.
  • Seite 53: Anzeige- Und Bedienoberfläche

    RIA452 Technische Daten 10.4.3 Werkstoffe • Gehäusefront: Kunststoff ABS, galvanisiert • Gehäusetubus: Kunststoff PC10GF 10.4.4 Anschlussklemmen Steckbare Schraubklemmen, Klemmbereich 1,5 mm (16 AWG) massiv, 1,0 mm (18 AWG) Litze mit Adernhülse 10.5 Anzeige- und Bedienoberfläche 10.5.1 Anzeigeelemente G09-RIA452ZZ-07-01-00-xx-000 Abb. 29: LC-Anzeige des Prozessanzeigers Pos 1: Gerätestatus LED' s : grün - Gerät funktionsbereit;...
  • Seite 54: Zertifikate Und Zulassungen

    10.6 Zertifikate und Zulassungen 10.6.1 CE-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der EU-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. 10.6.2 Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer E+H-Vertriebsstelle Auskunft.
  • Seite 55: Anhang

    RIA452 Anhang Anhang 11.1 Umrechnung Durchfluss Umrechnung verschiedener Einheiten in m Liter US Megagallon • 1 l/s = 3,6 m • 1 USMgal/s = 13.627.481,6155 m • 1 l/min = 0,06 m • 1 USMgal/min = 227.124,6936 m • 1 l/s = 0,001 m •...
