Technische Daten
44
12.3 Energieversorgung
12.3.1 Klemmenbelegung
RTD
x2
x5 x6 x7
4-W
3-W
2-W
TC
x7
Typ J,K,T,N... ±100mV...±1V
R12 R11 R13 R22 R21 R23
L|+ N|-

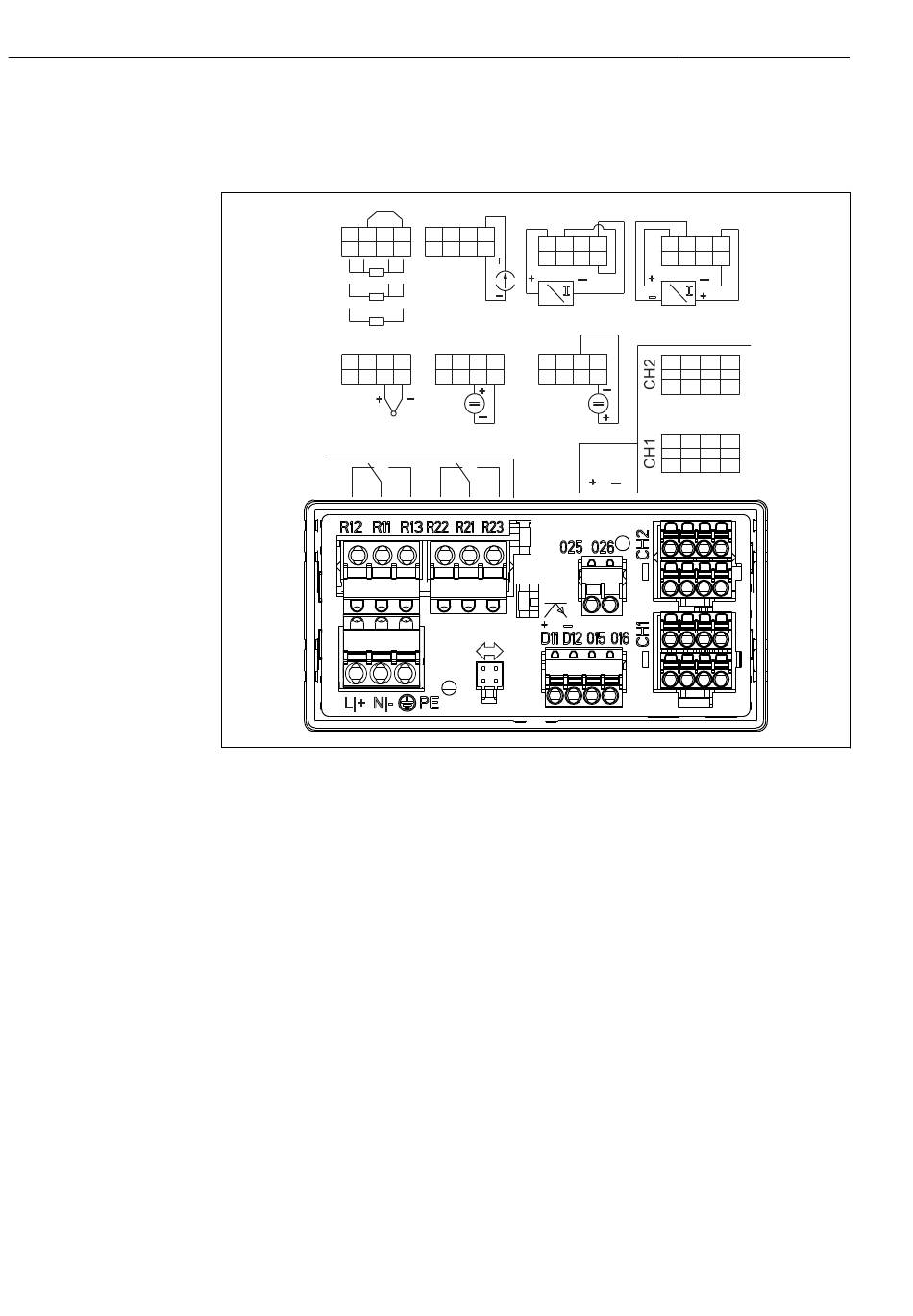

 13 Klemmenbelegung des Prozessanzeigers (Relais (Klemmen Rx1-Rx3) und Kanal 2 (Klemmen 21-28 und
O25/O26) optional). Hinweis: Dargestellte Kontaktlage der Relais bei Ausfall der Spannungsversorgung.
12.3.2 Versorgungsspannung
Weitbereichsnetzteil 24 bis 230 V AC/DC (-20 % / +10 %) 50/60 Hz
12.3.3 Leistungsaufnahme
max. 21,5 VA / 6,9 W
12.3.4 Anschlussdaten Schnittstellen
Commubox FXA291 PC USB Schnittstelle
• Anschluss: 4-pol. Steckbuchse
• Übertragungsprotokoll: FieldCare
• Übertragungsrate: 38.400 Baud
Schnittstellenkabel TXU10-AC PC USB Schnittstelle
• Anschluss: 4-pol. Steckbuchse
• Übertragungsprotokoll: FieldCare
• Auslieferungszustand: Schnittstellenkabel mit FieldCare Device Setup DVD inkl. alle
Comm DTMs und Device DTMs
I
LPS 2-W
x4
x4
x1 x2
x8
x8
0/4...20mA
4...20mA
U<=1V U>1V
x8 x7 x8
0...10V
0/1...5V
±10V
±30V
OC
28V/
200mA
LPS 4-W
x4 x1 x2 x4
x8 x8
0/4...20mA
21 22 23 24
x3
x8
25 26 27 28
11 12 13 14
Analog Out
15 16 17 18
4...20mA
Endress+Hauser
RIA45
A0010228
