3

Montage

3.1

Einbaubedingungen

Die zulässigen Umgebungsbedingungen (siehe Kap. 10 "Technische Daten" der Betriebsanleitung)
sind bei Einbau und Betrieb einzuhalten. Das Gerät ist vor Wärmeeinwirkung zu schützen.
3.1.1 Einbaumaße
Beachten Sie die Einbautiefe von 150 mm (5,91 Inches) für Gerät plus Kabel. Weitere Abmessungen
finden Sie in Abb. 3 und Kap. 10 "Technische Daten" der Betriebsanleitung.
3.1.2 Einbauort
Einbau in Schalttafel mit Ausschnitt 92x92 mm (3,62x3,62 Inches) (nach EN 60529). Der Einbau-
ort muss frei von Vibration sein.
3.1.3 Einbaulage
Horizontal +/- 45° in jede Richtung.
3.2

Einbau

Der erforderliche Schalttafelausschnitt beträgt 92x92 mm (3,62x3,62 Inches). Beachten Sie die
Einbautiefe von 150 mm (5,91 Inches) für Gerät plus Kabel.

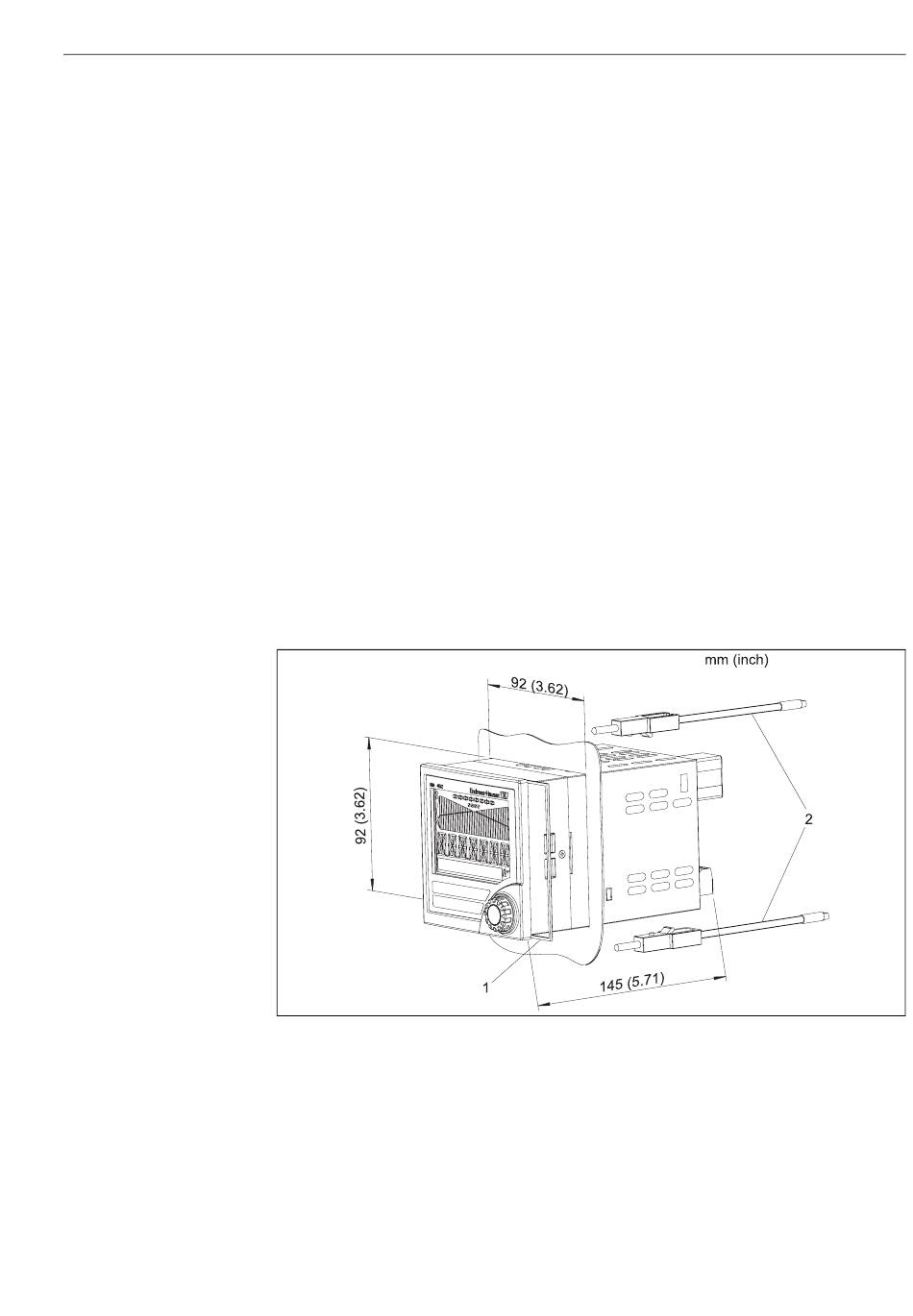

Abb. 3: Einbau in Schalttafel
1. Schieben Sie das Gerät mit Dichtring (Pos. 1) von vorne durch den Schalttafelausschnitt.
2. Halten Sie das Gerät waagerecht und hängen Sie die beiden Befestigungsspangen (Pos. 2) in
die dafür vorgesehenen Aussparungen ein.
3. Ziehen Sie die Schrauben der Befestigungsspangen gleichmäßig mit einem Schraubendreher
an.
4. Entfernen Sie die Schutzfolie vom Display.
Die Maße des Prozessanzeigers finden Sie im Kapitel "Technische Daten" der Betriebsanleitung.
Montage
G09-RIA452xx-17-01-06-xx-001
