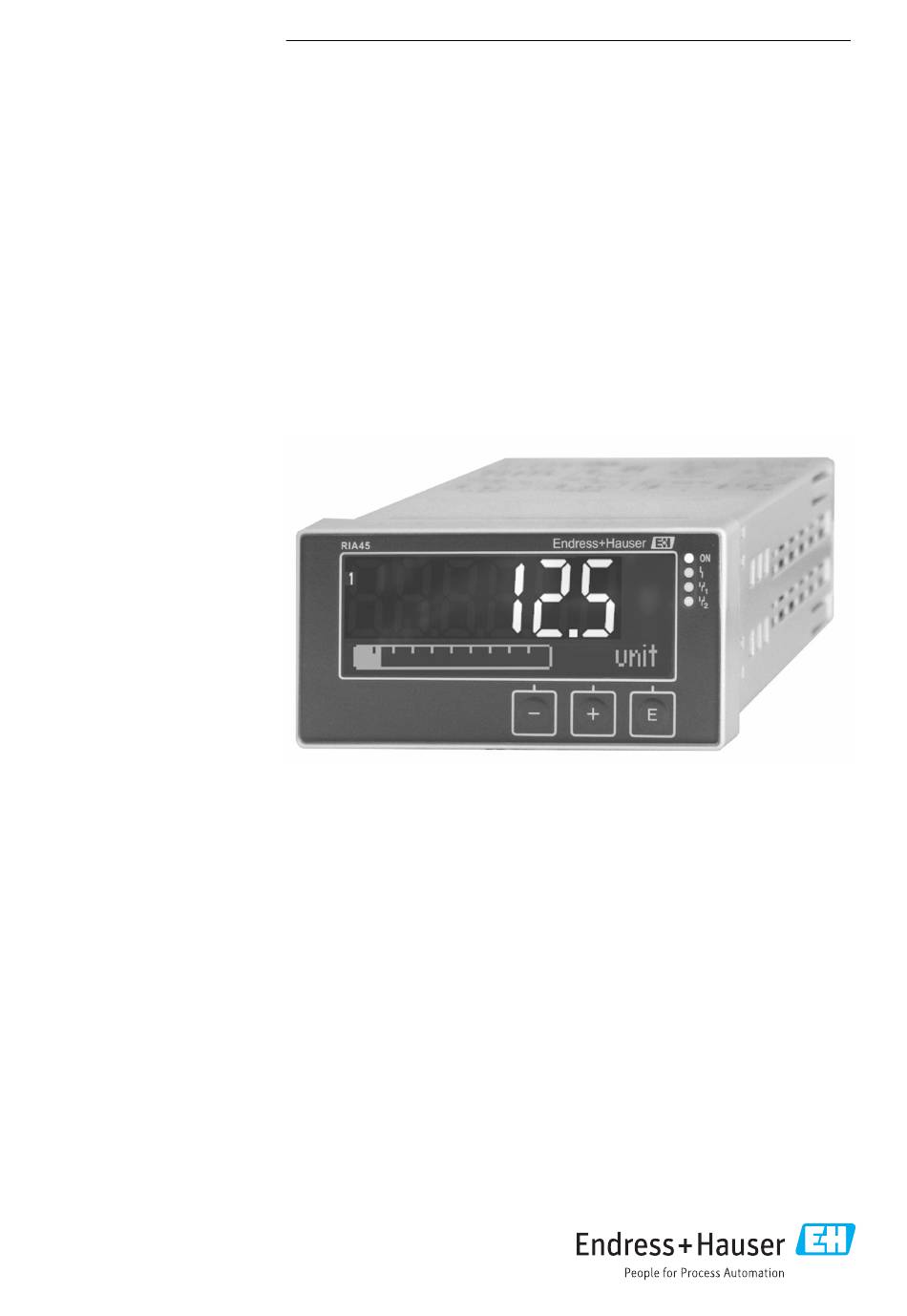

KA00271R/09/DE/17.22-00
71570136
2022-06-30
Products
Kurzanleitung

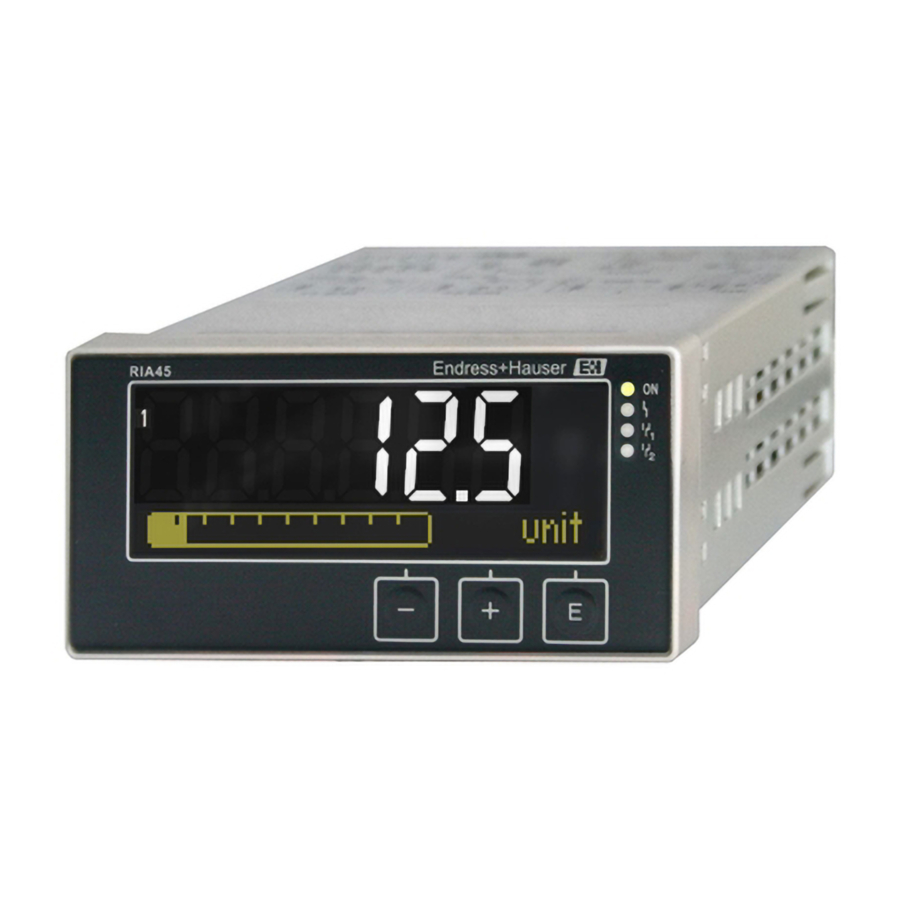

RIA45
Prozessanzeiger
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen sind in der Betriebsanleitung und
den weiteren Dokumentationen verfügbar.
Für alle Geräteausführungen verfügbar über:
• Internet: www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RIA45
Inhaltszusammenfassung für Endress+Hauser RIA45
- Seite 1 71570136 2022-06-30 Kurzanleitung RIA45 Prozessanzeiger Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen sind in der Betriebsanleitung und den weiteren Dokumentationen verfügbar. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 RIA45 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
RIA45 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............3 Symbole . -
Seite 4: Elektrische Symbole
Hinweise zum Dokument RIA45 HINWEIS Dieser Hinweis enthält Informationen zu Vorgehensweisen und weiterführenden Sachverhal- ten, die keine Körperverletzung nach sich ziehen. 1.1.2 Elektrische Symbole Symbol Bedeutung Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. -
Seite 5: Symbole In Grafiken
RIA45 Sicherheitshinweise 1.1.4 Symbole in Grafiken Symbol Bedeutung Symbol Bedeutung 1, 2, 3,... Positionsnummern … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (Nicht explosionsgefährdeter Bereich) Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣... -
Seite 6: Produktsicherheit
• Erweiterter Bestellcode (Extended order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein 3.2.1 Name und Adresse des Herstellers Name des Herstellers: Endress+Hauser Wetzer GmbH + Co. KG Adresse des Herstellers: Obere Wank 1, D-87484 Nesselwang Modell/Typ-Referenz: RIA45 Zertifikate und Zulassungen Für das Gerät gültige Zertifikate und Zulassungen: siehe Angaben auf dem Typenschild... -
Seite 7: Externe Normen Und Richtlinien
RIA45 Montage 3.3.1 Externe Normen und Richtlinien • IEC 60529: Schutzarten durch Gehäuse (IP-Code) • IEC 61010-1: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte • EN 60079-11: Explosionsfähige Atmosphäre-Teil 11: Geräteschutz durch Eigensicherheit "I" (optional) Lagerung und Transport Beachten Sie folgende Punkte: Die zulässige Lagerungstemperatur beträgt –40 …... -
Seite 8: Vorgehensweise Zur Montage
Montage RIA45 • Schalttafelausschnitt: 92 mm (3,62 in) x 45 mm (1,77 in). • Schalttafelstärke: max. 26 mm (1 in). • Max. Blickwinkelbereich: von der Display-Mittelpunktachse 45° nach links und rechts. • Bei einer Anreihung der Geräte in X-Richtung (horizontal nebeneinander) oder in Y-Rich- tung (vertikal übereinander) ist der mechanische Abstand (vorgegeben durch das Gehäuse... -
Seite 9: Einbaukontrolle
RIA45 Verdrahtung Einbaukontrolle • Ist die Dichtung unbeschädigt? • Ist der Montagerahmen fest am Gehäuse des Gerätes eingerastet? • Sind die Gewindestangen angezogen? • Sitzt das Gerät mittig im Schalttafelausschnitt? • Ist der Abstandshalter montiert (Option Ex)? Verdrahtung WARNUNG Gefahr durch elektrische Spannung ‣... -
Seite 10: Übersicht Anschlussmöglichkeiten Am Prozessanzeiger
Verdrahtung RIA45 LPS 4-W LPS 2-W 0/4...20mA 4...20mA 0/4...20mA U<=1V U>1V 25 26 27 28 0...10V 0/1...5V ±10V Typ J,K,T,N... ±100mV...±1V ±30V R12 R11 R13 R22 R21 R23 Analog Out 15 16 17 18 4...20mA L|+ N|- A0010228 2 Anschlussbelegung des Geräts (Kanal 2 und Relais optional). - Seite 11 RIA45 Verdrahtung Anschluss Messumformerspeisung 2-Leiter 4-Leiter LPS 2-W LPS 4-W A0010407 A0010408 Anschluss Analogeingang RTD/Widerstand 2-Leiter RTD/Widerstand 3-Leiter RTD/Widerstand 4-Leiter A0010581 A0010582 A0010583 Thermoelement U ≤ 1 V U > 1 V U<=1V U>1V A0010409 A0010410 A0010411 Strom A0011934 Dargestellte Kontaktlage der Relais bei Ausfall der Spannungsversorgung:...
-
Seite 12: Anschlusskontrolle
Verdrahtung RIA45 Anschluss Analogausgang Analogausgang 1 Analogausgang 2 (optional) O15 O16 O25O26 A0010416 A0010414 Anschluss Digitalausgang Digitalausgang / Open Collector D11D12 A0010415 Anschluss Spannungsversorgung 24 … 230 V AC/DC (-20 % / +10 %) 50/60 Hz L|+ N|- A0010418 Schnittstellen... -
Seite 13: Bedienung
RIA45 Bedienung Sind die Kabel zugentlastet montiert? Sind Versorgungsspannung und Signalkabel korrekt angeschlossen? Siehe Anschlussschema auf dem Gehäuse. Bedienung Das einfache Bedienkonzept des Gerätes erlaubt für viele Anwendungen eine Inbetriebnahme ohne gedruckte Betriebsanleitung. Eine komfortable Konfiguration des Gerätes ermöglicht die Bediensoftware FieldCare. Diese erläutert einzelne Parameter durch kurze Hilfetexte. - Seite 14 Anschließend installieren Sie den FieldCare Gerätetreiber gemäß folgender Anleitung: Zuerst den Gerätetreiber "CDI DTMlibrary" in FieldCare installieren. Dieser befindet sich in FieldCare unter "Endress+Hauser Device DTMs → Service / Specific → CDI". Anschließend muss der DTM-Katalog in FieldCare aktualisiert werden. Die neu instal- lierten DTMs dem DTM-Katalog hinzufügen.
-
Seite 15: Anzeige Und Gerätestatusanzeige / Led
RIA45 Bedienung Im folgenden Fenster rechts neben "Serielle Schnittstelle" den COM-Port auswählen, der bei der Installation des Windows-Treibers für den TXU10/FXA291 Adapter zugewiesen wurde. Das Makro wurde konfiguriert, mit "Fertig" abschließen. Das Makro "Service (CDI) FXA291" durch Doppelklick starten und die anschließende Abfrage mit "Ja"... -
Seite 16: Symbole
Bedienung RIA45 A0010223 3 Display des Prozessanzeigers Kanalanzeige: 1: Analogeingang 1; 2: Analogeingang 2; 1M: berechneter Wert 1; 2M: berechneter Wert 2 Dot-Matrix-Anzeige für TAG, Bargraph, Einheit Grenzwertmarken im Bargraph Anzeige Bediensperre grüne LED; an - Versorgungsspannung liegt an rote LED;... -
Seite 17: Symbole Im Editiermodus
RIA45 Bedienung Fehlerfall: Anzeige: , keine Anzeige des Messwertes Unter-/Überbereich: Im Dot-Matrix Bereich wird der Fehler und die Kanalbezeichnung (TAG) spezifiziert. 6.3.2 Symbole im Editiermodus Folgende Zeichen stehen zur Eingabe von Freitext zu Verfügung: ‘0-9’, ‘a-z’, ‘A-Z’, ‘+’, ‘-’, ‘*’, ‘/’, ‘\’, ‘%’, ‘°’, ‘2’, ‘3’, ‘m’, ‘.’, ‘,’, ‘;’, ‘:’, ‘!’, ‘?’, ‘_’, ‘#’, ‘$’, ‘"’, ‘´’, ‘... - Seite 20 *71570136* 71570136 www.addresses.endress.com...
