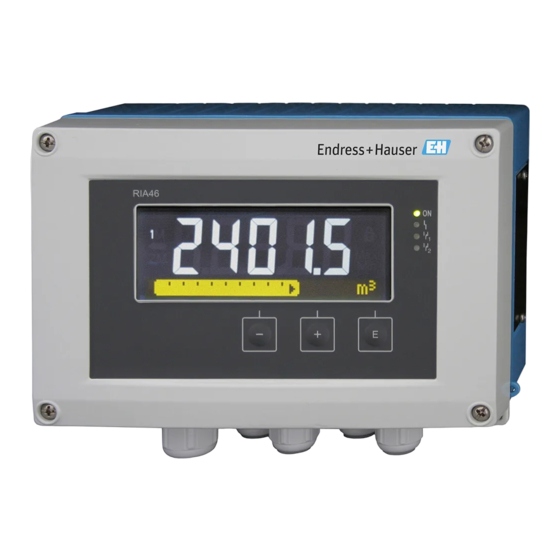

Endress+Hauser RIA46 Kurzanleitung
Feldanzeiger
Vorschau ausblenden
Andere Handbücher für RIA46:
- Kurzanleitung (88 Seiten) ,
- Betriebsanleitung (66 Seiten) ,
- Bedienungsanleitung (48 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

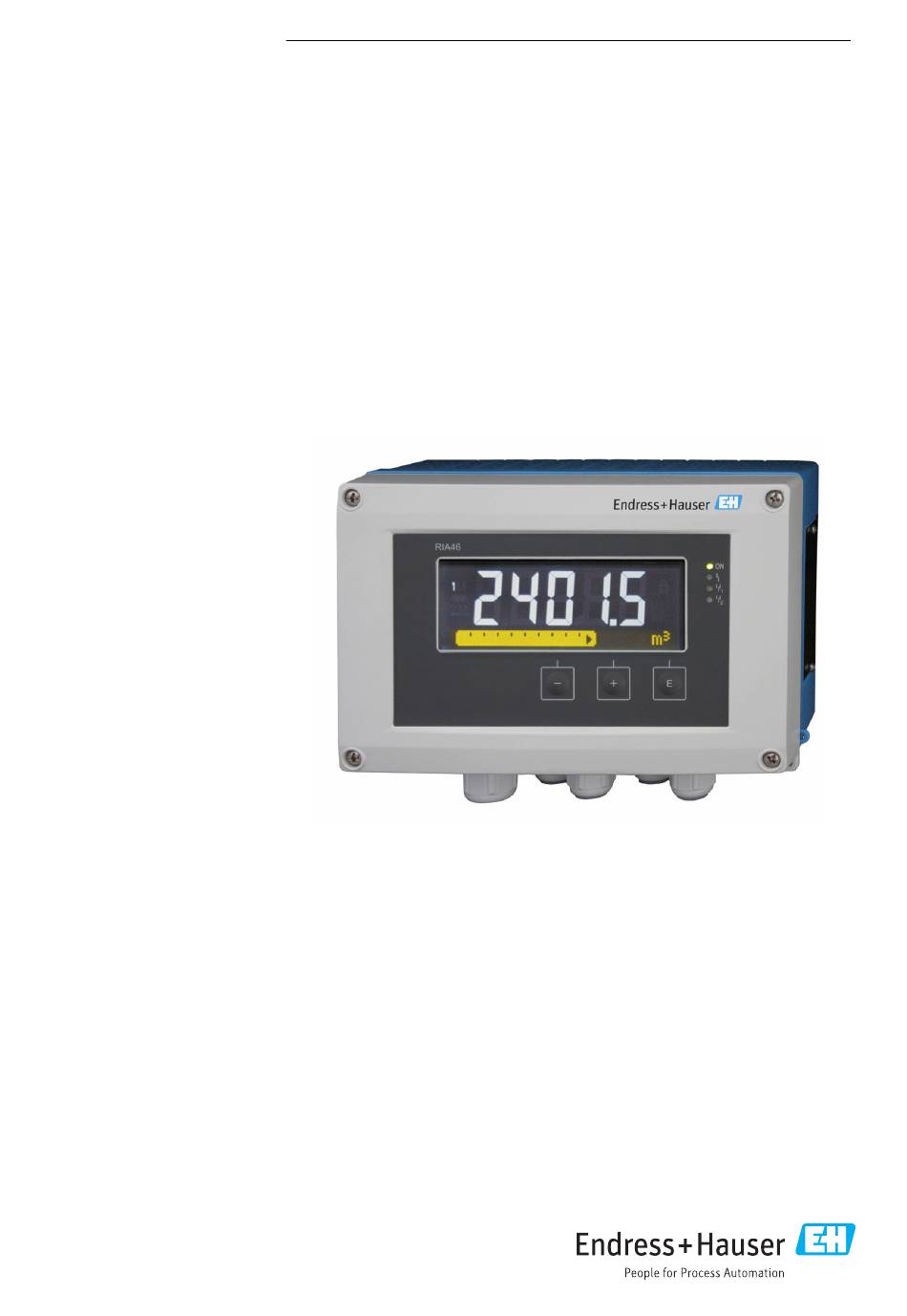

KA00273R/09/DE/15.22-00
71575818
2022-08-30
Products
Kurzanleitung
RIA46
Feldanzeiger
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen sind in der Betriebsanleitung und
den weiteren Dokumentationen verfügbar.
Für alle Geräteausführungen verfügbar über:
• Internet: www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RIA46
Inhaltszusammenfassung für Endress+Hauser RIA46
- Seite 1 71575818 2022-08-30 Kurzanleitung RIA46 Feldanzeiger Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen sind in der Betriebsanleitung und den weiteren Dokumentationen verfügbar. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 RIA46 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
RIA46 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............3 Symbole . -
Seite 4: Elektrische Symbole
Hinweise zum Dokument RIA46 HINWEIS Dieser Hinweis enthält Informationen zu Vorgehensweisen und weiterführenden Sachverhal- ten, die keine Körperverletzung nach sich ziehen. 1.1.2 Elektrische Symbole Symbol Bedeutung Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. -
Seite 5: Symbole In Grafiken
RIA46 Sicherheitshinweise 1.1.4 Symbole in Grafiken Symbol Bedeutung Symbol Bedeutung 1, 2, 3,... Positionsnummern … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (Nicht explosionsgefährdeter Bereich) Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣... -
Seite 6: Produktsicherheit
• Erweiterter Bestellcode (Extended order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein 3.2.1 Name und Adresse des Herstellers Name des Herstellers: Endress+Hauser Wetzer GmbH + Co. KG Adresse des Herstellers: Obere Wank 1, D-87484 Nesselwang Modell/Typ-Referenz: RIA46 Zertifikate und Zulassungen Für das Gerät gültige Zertifikate und Zulassungen: siehe Angaben auf dem Typenschild... -
Seite 7: Externe Normen Und Richtlinien
RIA46 Montage 3.3.1 Externe Normen und Richtlinien • IEC 60529: Schutzarten durch Gehäuse (IP-Code) • IEC 61010-1: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte • EN 60079-11: Explosionsfähige Atmosphäre-Teil 11: Geräteschutz durch Eigensicherheit "I" (optional) Lagerung und Transport Beachten Sie folgende Punkte: Die zulässige Lagerungstemperatur beträgt –40 …... -
Seite 8: Einbaumaße
Montage RIA46 Einbaumaße 96 (3.78) 199 (7.83) 163 (6.42) A0010574 1 Abmessungen des Feldanzeigers in mm (in) Bohrung für direkte Wandmontage oder auf optionaler Montageplatte mit 4 Schrauben ⌀5 mm (0,2 in) Vorgehensweise zur Montage Der Feldanzeiger kann entweder direkt mit 4 Schrauben ∅5 mm (0,2 in) an der Wand befes- tigt werden oder mittels optionalem Montagekit an Rohr oder Wand montiert werden. -
Seite 9: Einbaukontrolle
RIA46 Verdrahtung A0010684 3 Rohrmontage des Feldanzeigers Einbaukontrolle • Ist die Dichtung unbeschädigt? • Ist das Gehäuse fest auf die Wand oder Montageplatte geschraubt? • Sind die Gehäuseschrauben fest angezogen? Verdrahtung WARNUNG Gefahr durch elektrische Spannung ‣ Der gesamte elektrische Anschluss muss spannungsfrei erfolgen. -
Seite 10: Elektrischer Anschluss
Verdrahtung RIA46 Elektrischer Anschluss Für jeden Eingang wird eine Messumformerspeisung (LPS) bereitgestellt. Die Messumformer- speisung ist hauptsächlich für die Versorgung von 2 Leiter Sensoren vorgesehen und ist vom System und von den Ausgängen galvanisch getrennt. A0010685 4 Anschlussbelegung des Geräts (Kanal 2 und Relais optional) -
Seite 11: Übersicht Anschlussmöglichkeiten Am Prozessanzeiger
RIA46 Verdrahtung 5.1.1 Übersicht Anschlussmöglichkeiten am Prozessanzeiger Klemmenbezeichnungen Analogeingänge Kanal 1 und 2 (optional) 15 16 17 18 25 26 27 28 A0010406 Anschluss Messumformerspeisung 2-Leiter 4-Leiter LPS 2-W LPS 4-W A0010407 A0010408 Anschluss Analogeingang RTD/Widerstand 2-Leiter RTD/Widerstand 3-Leiter RTD/Widerstand 4-Leiter... - Seite 12 Verdrahtung RIA46 Dargestellte Kontaktlage der Relais bei Ausfall der Spannungsversorgung: Anschluss Relais (optional) Relais 1 Relais 2 R12R11R13 R22R21R23 A0010412 A0010413 Anschluss Analogausgang Analogausgang 1 Analogausgang 2 (optional) A0010742 A0010743 Anschluss Digitalausgang Digitalausgang / Open Collector A0010744 Anschluss Spannungsversorgung ...
- Seite 13 RIA46 Verdrahtung Schnittstellen Schnittstelle zur Konfiguration mit PC-Software A0010417 HART® Anschluss-Buchsen CH1 / A0012403 Die HART®-Anschlussklemmen sind mit dem internen Widerstand der Messumformer- speisung verbunden. Es besteht keine interne Verbindung zum Stromeingang. Wird nicht die Messumformer- speisung des Gerätes verwendet, muss ein externer HART®-Widerstand in der 4 …...
-
Seite 14: Anschluss Der Schirmerdung (Nur Aluminiumgehäuse)
Bedienung RIA46 Anschluss der Schirmerdung (nur Aluminiumgehäuse) A0014935 6 Anschluss der Schirmerdung Anschlusskontrolle Gerätezustand und Spezifikationen Hinweise Sind Gerät oder Kabel beschädigt? Sichtkontrolle Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild übe- 24 … 230 V AC/DC (-20 % / +10 %) -
Seite 15: Bedienelemente
Anschließend installieren Sie den FieldCare Gerätetreiber gemäß folgender Anleitung: Zuerst den Gerätetreiber "CDI DTMlibrary" in FieldCare installieren. Dieser befindet sich in FieldCare unter "Endress+Hauser Device DTMs → Service / Specific → CDI". Anschließend muss der DTM-Katalog in FieldCare aktualisiert werden. Die neu instal- lierten DTMs dem DTM-Katalog hinzufügen. - Seite 16 Bedienung RIA46 Installation des Windows Treibers für TXU10/FXA291 Zur Installation des Treibers unter Windows müssen Sie Administratorrechte besitzen. Gehen Sie wie folgt vor: Gerät mit Hilfe des TXU10/FXA291 Schnittstellenadapter mit dem PC verbinden. Ein neues Gerät wird erkannt und der Windows Installationsassistent startet.
-
Seite 17: Anzeige Und Gerätestatusanzeige / Led
RIA46 Bedienung Die weitere Parametrierung des Gerätes führen Sie dann anhand dieser Geräte-Betriebsanlei- tung durch. Das gesamte Setup-Menü, also alle in dieser Betriebsanleitung aufgeführten Para- meter finden Sie ebenfalls in FieldCare Device Setup vor. Grundsätzlich ist ein Überschreiben von Parametern durch die PC Software FieldCare und den entsprechenden Geräte DTM auch bei aktivem Zugriffsschutz möglich. -
Seite 18: Symbole
Bedienung RIA46 A0010690 7 Display des Feldanzeigers Kanalanzeige: 1: Analogeingang 1; 2: Analogeingang 2; 1M: berechneter Wert 1; 2M: berechneter Wert 2 Dot-Matrix-Anzeige für TAG, Bargraph, Einheit Grenzwertmarken im Bargraph Anzeige Bediensperre grüne LED; an - Versorgungsspannung liegt an rote LED;... -
Seite 19: Symbole Im Editiermodus
RIA46 Bedienung Fehlerfall: Anzeige: , keine Anzeige des Messwertes Unter-/Überbereich: Im Dot-Matrix Bereich wird der Fehler und die Kanalbezeichnung (TAG) spezifiziert. 6.3.2 Symbole im Editiermodus Folgende Zeichen stehen zur Eingabe von Freitext zu Verfügung: ‘0-9’, ‘a-z’, ‘A-Z’, ‘+’, ‘-’, ‘*’, ‘/’, ‘\’, ‘%’, ‘°’, ‘2’, ‘3’, ‘m’, ‘.’, ‘,’, ‘;’, ‘:’, ‘!’, ‘?’, ‘_’, ‘#’, ‘$’, ‘"’, ‘´’, ‘... - Seite 20 *71575818* 71575818 www.addresses.endress.com...
