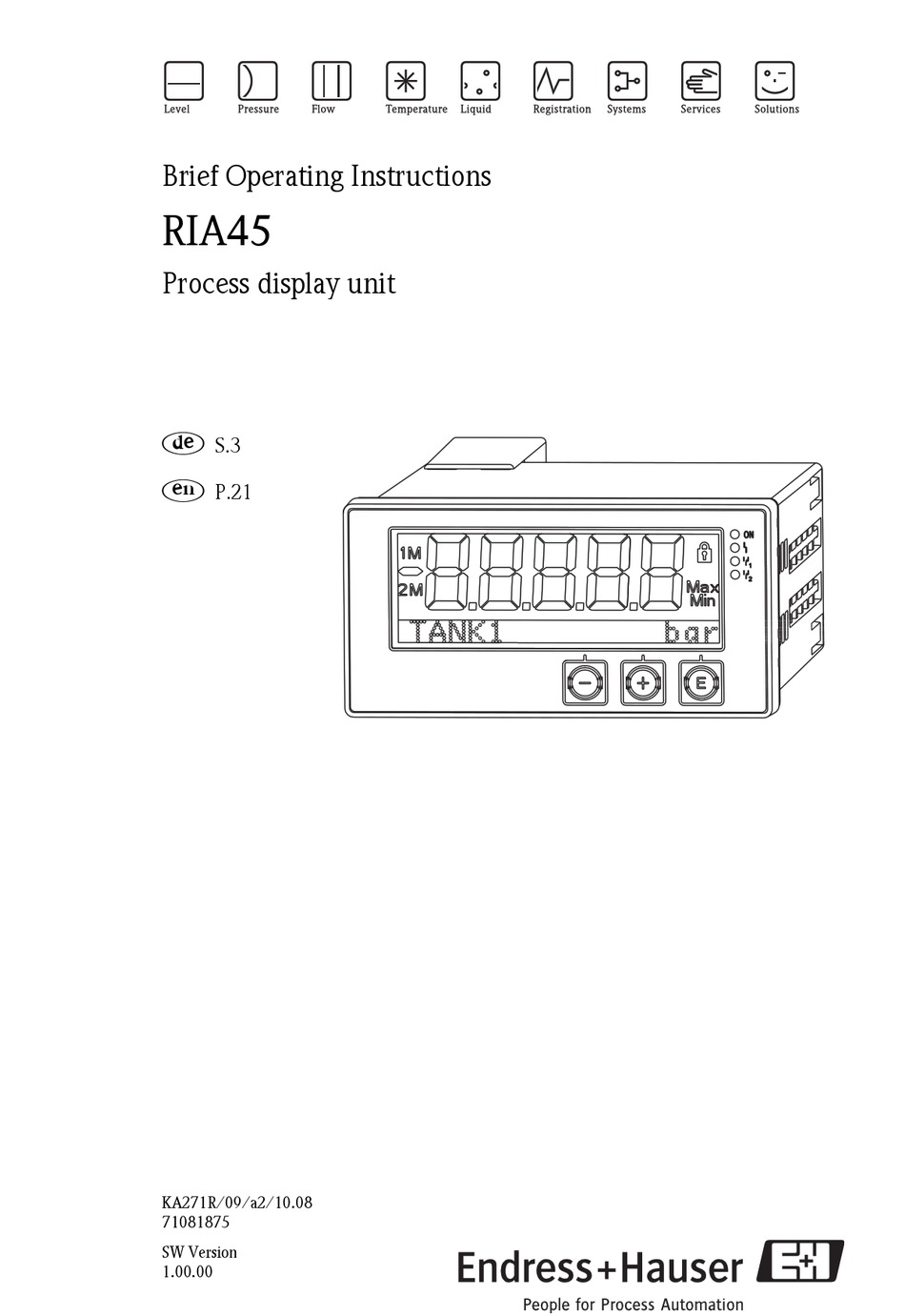

  • Seite 1 Brief Operating Instructions RIA45 Process display unit × Ø P.21 KA271R/09/a2/10.08 71081875 SW Version 1.00.00...

  • Seite 3: Inhaltsverzeichnis

    RIA45 Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheitshinweise..........4 1.1 Bestimmungsgemäße Verwendung .

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise RIA45 Sicherheitshinweise Ein sicherer und gefahrloser Betrieb des Prozessanzeigers ist nur sichergestellt, wenn diese Betriebsanleitung gelesen und die Sicherheitshinweise darin beachtet werden. Bestimmungsgemäße Verwendung Der Prozessanzeiger bewertet analoge Prozessgrößen und stellt diese an seinem mehrfarbigen Display dar. Mittels seinen Ausgängen sowie Grenzwertrelais können Prozesse überwacht und gesteuert werden.

  • Seite 5: Sicherheitszeichen Und -Symbole

    RIA45 Sicherheitshinweise Sicherheitszeichen und -symbole Sicherheitshinweise in dieser Betriebsanleitung sind mit folgenden Sicherheitszeichen und -symbolen gekennzeichnet: " Achtung! Dieses Symbol deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zu fehlerhaftem Betrieb oder zur Zerstörung des Gerätes führen können.

  • Seite 6: Identifizierung

    Identifizierung RIA45 Identifizierung Gerätebezeichnung 2.1.1 Typenschild Vergleichen Sie das Typenschild am Gerät mit der folgenden Abbildung: a0010405 Abb. 1: Typenschild des Prozessanzeigers (beispielhaft): A - Non-Ex Version, B - Ex Version Bestellcode, Serien- und Identnummer des Gerätes Spannungsversorgung Leistungsaufnahme Zulassung...

  • Seite 7: Zertifikate Und Zulassungen

    RIA45 Identifizierung Zertifikate und Zulassungen CE-Zeichen, Konformitätserklärung Der Prozessanzeiger ist nach dem Stand der Technik betriebssicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berücksichtigt die einschlägigen Normen und Vorschriften nach IEC 61 010-1 "Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte".

  • Seite 8: Montage

    Montage RIA45 Montage Warenannahme, Transport, Lagerung Die zulässigen Umgebungs- und Lagerbedingungen sind einzuhalten. Genaue Spezifikationen hierzu finden Sie im Kapitel 10 "Technische Daten". 3.1.1 Warenannahme Kontrollieren Sie nach der Warenannahme folgende Punkte: • Sind Verpackung oder Inhalt beschädigt? • Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit Ihren Bestellanga- ben.

  • Seite 9: Vorgehensweise Zur Montage

    RIA45 Montage • Bei einer Anreihung der Geräte in X-Richtung (horizontal nebeneinander) oder in Y-Richtung (vertikal übereinander) ist der mechanische Abstand (vorgegeben durch das Gehäuse und Frontteil) zu berücksichtigen. Vorgehensweise zur Montage Der erforderliche Schalttafelausschnitt beträgt 92x45 mm (3,62x1,77 Inches).

  • Seite 10: Verdrahtung

    Verdrahtung RIA45 Verdrahtung Warnung! Beachten Sie, dass der gesamte elektrische Anschluss ausschließlich spannungsfrei vorgenom- men werden darf. " Achtung! • Die Schutzleiterverbindung ist vor allen anderen Verbindungen herzustellen. Bei Unterbre- chung des Schutzleiters können Gefahren auftreten. • Vergleichen Sie vor Inbetriebnahme die Übereinstimmung der Versorgungsspannung mit den Angaben auf dem Typenschild (linke Gehäuseseite).
  • Seite 11 RIA45 Verdrahtung a0010228 Abb. 3: Rückansicht und Klemmenbelegung des Prozessanzeigers Endress+Hauser...
  • Seite 12 Verdrahtung RIA45 Übersicht Anschlussmöglichkeiten am Prozessanzeiger Klemmenbezeichnungen Analogeingänge Kanal 1 und 2 a0010406 Anschluss Messumformerspeisung 2-Leiter 4-Leiter a0010407 a0010408 Anschluss Analogeingang RTD/Widerstand 2-Leiter RTD/Widerstand 3-Leiter RTD/Widerstand 4-Leiter a0010581 a0010582 a0010583 U ≤ 1 V Thermoelement U > 1 V a0010409...
  • Seite 13 RIA45 Verdrahtung Anschluss Relais Relais 1 Relais 2 a0010413 a0010412 Anschluss Analogausgang Analogausgang 1 Analogausgang 2 a0010414 a0010416 Anschluss Digitalausgang Digitalausgang / Open Collector a0010415 Anschluss Spannungsversorgung 24 bis 230 V AC/DC (-20 % / +10 %) 50/60 Hz a0010418...
  • Seite 14 Verdrahtung RIA45 Schnittstelle zur Konfiguration mit PC-Software FieldCare a0010417 " Achtung! Ist bei langen Signalleitungen mit energiereichen Transienten zu rechnen, empfehlen wir die Vorschaltung eines geeigneten Überspannungsschutzes. Endress+Hauser...

  • Seite 15: Anschlusskontrolle

    RIA45 Verdrahtung Anschlusskontrolle Gerätezustand und Spezifikationen Hinweise Sind Gerät oder Kabel beschädigt? Sichtkontrolle Elektrischer Anschluss Hinweise 24 bis 230 V AC/DC Stimmt die Versorgungsspannung mit den Angaben auf dem Tyspenschild überein? (-20 % / +10 %) 50/60 Hz Sind alle Klemmen in ihrem richtigen Steckplatz fest eingerastet? Stimmt die Codierung...

  • Seite 16: Bedienelemente Und Anzeige

    Bedienelemente und Anzeige RIA45 Bedienelemente und Anzeige Das einfache Bedienkonzept des Gerätes erlaubt für viele Anwendungen eine Inbetriebnahme ohne gedruckte Betriebsanleitung. Eine komfortable Konfiguration des Gerätes ermöglicht die Bediensoftware Field Care. Diese erläutert einzelne Parameter durch kurze Hilfetexte. Bedienelemente 5.1.1 Vor Ort Bedienung am Gerät Die Bedienung des Gerätes erfolgt über die in der Frontseite integrierten drei Tasten...

  • Seite 17: Anzeige Und Gerätestatusanzeige / Led

    RIA45 Bedienelemente und Anzeige Hinweis! Grundsätzlich ist ein Überschreiben von Parametern durch die PC Software FieldCare und den entsprechenden Geräte DTM auch bei aktivem Zugriffsschutz möglich. Soll der Zugriffsschutz anhand eines Codes auch auf die Software ausgeweitet werden, ist diese Funktionalität im erweiterten Gerätesetup zu aktivieren.

  • Seite 18: Symbole

    Bedienelemente und Anzeige RIA45 Symbole 5.3.1 Displaysymbole Gerät ist verriegelt / Bediensperre; das Gerätesetup ist für Veränderungen an Parametern gesperrt; die Anzeige kann verändert werden. Kanal eins (AnalogIn 1) Kanal zwei (AnalogIn 2) Erster berechneter Wert (Calc. Val 1) Zweiter berechneter Wert (Calc. Val 2)

  • Seite 19: Bedienmatrix Auf Einen Blick

    RIA45 Bedienelemente und Anzeige Bedienmatrix auf einen Blick Display AI1 Reset AI2 Reset Cv1 Reset Cv2 Reset Analog In 1 Analog In 2 Calc 1 Calc 2 Contrast Brightness Alternating time Setup Application Analog In 1 Analog In 2 Calc value 1...
  • Seite 21 RIA45 Table of contents Table of contents 1 Safety instructions ..........22 1.1 Designated use .

  • Seite 22: Safety Instructions

    Safety instructions RIA45 Safety instructions Safe operation of the process display unit is only guaranteed if these Operating Instructions have been read and the safety instructions they contain have been observed. Designated use The process display unit evaluates analog process variables and shows them on its multicolored display.

  • Seite 23: Notes On Safety Conventions And Icons

    RIA45 Safety instructions Notes on safety conventions and icons The safety instructions in these Operating Instructions are indicated by the following safety icons and symbols: " Caution! This symbol indicates an action or procedure which, if not performed correctly, can result in the incorrect operation or destruction of the device.

  • Seite 24: Identification

    Identification RIA45 Identification Device designation 2.1.1 Nameplate Compare the nameplate on the device with the following diagram: a0010405 Fig. 1: Nameplate of the process display unit (sample): A - Non-Ex version, B - Ex version Order code, serial number and ID number of the device...

  • Seite 25: Certificates And Approvals

    RIA45 Identification Certificates and approvals CE mark, Declaration of Conformity The process display unit is designed to meet state-of-the-art safety requirements, has been tested and left the factory in a condition in which it is safe to operate. The device meets the relevant standards and directives as per IEC 61 010-1 "Safety requirements for electrical equipment for...

  • Seite 26: Installation

    Installation RIA45 Installation Incoming acceptance, transport, storage The permitted ambient and storage conditions must be observed. The precise specifications can be found in Section 10 "Technical data". 3.1.1 Incoming acceptance On receipt of the goods, check the following points: • Are the packaging or contents damaged? •...

  • Seite 27: Installation Procedure

    RIA45 Installation • If the devices are arranged horizontally beside one another in the X-direction, or arranged vertically on top of one another in the Y-direction, the mechanical distance (specified by the housing and front section) must be observed. Installation procedure The panel cutout required measures 92x45 mm (3.62x1.77 inches).

  • Seite 28: Wiring

    Wiring RIA45 Wiring Warning! Make sure that no voltage is supplied when wiring the device. " Caution! • The protective ground connection must be established before any other connection is made. A source of danger could arise if the protective ground connection is disconnected.
  • Seite 29 RIA45 Wiring a0010228 Fig. 3: Rear view and terminal assignment of the process display unit Endress+Hauser...
  • Seite 30 Wiring RIA45 Overview of possible connection options at the process display unit Terminal assignment of analog inputs, channel 1 and 2 a0010406 Connection of the transmitter power supply system 2-wire 4-wire a0010408 a0010407 Connection of the analog input RTD/Resistance 2-wire...
  • Seite 31 RIA45 Wiring Connection of the analog output Analog output 1 Analog output 2 a0010414 a0010416 Connection of the digital output Digital output/open collector a0010415 Connection of the power supply 20 to 230 V AC/DC a0010418 Interface for configuring with the FieldCare PC software a0010417 "...

  • Seite 32: Post-Connection Check

    Wiring RIA45 Post-connection check Device condition and specifications Notes Are the device or cables damaged? Visual inspection Electrical connection Notes Does the supply voltage match the specifications on the nameplate? 20 to 230 V AC/DC, 50/60 Hz Are all of the terminals firmly engaged in their correct slots? Is the coding on the...

  • Seite 33: Operating Elements And Display

    RIA45 Operating elements and display Operating elements and display The easy operating concept of the device makes it possible for users to commission the device for many applications without a printed set of Operating Instructions. The FieldCare operating software is a quick and convenient way of configuring the device. Brief explanatory (help) texts provide additional information on individual parameters.

  • Seite 34: Display And Device Status Indicator/Led

    Operating elements and display RIA45 If access protection by means of a code should be extended to the software, this function should be activated in the extended device setup. For this purpose, select: Menu É Expert É System É Overfill protect É German WHG and confirm.

  • Seite 35: Icons

    RIA45 Operating elements and display Icons 5.3.1 Display icons Device is locked/operating lock; the device setup is locked against changes to parameters, the display can be modified. Channel one (AnalogIn 1) Channel two (AnalogIn 2) First calculated value (Calc. Val 1) Second calculated value (Calc.

  • Seite 36: Quick Guide To The Operating Matrix

    Operating elements and display RIA45 Quick guide to the operating matrix Display AI1 Reset AI2 Reset Cv1 Reset Cv2 Reset Analog In 1 Analog In 2 Calc 1 Calc 2 Contrast Brightness Alternating time Setup Application Analog In 1 Analog In 2...
  • Seite 37 RIA45 Operating elements and display Application Diagnostics Calc value 1, Calc The following value 2 parameters are The following available in addition to parameters are the parameters from available in addition to the Diagnostics menu: the parameters from Verify HW set,...
  • Seite 40 www.endress.com/worldwide KA271R/09/a2/10.08 71081875 FM+SGML6.0 ProMoDo...
