3.4

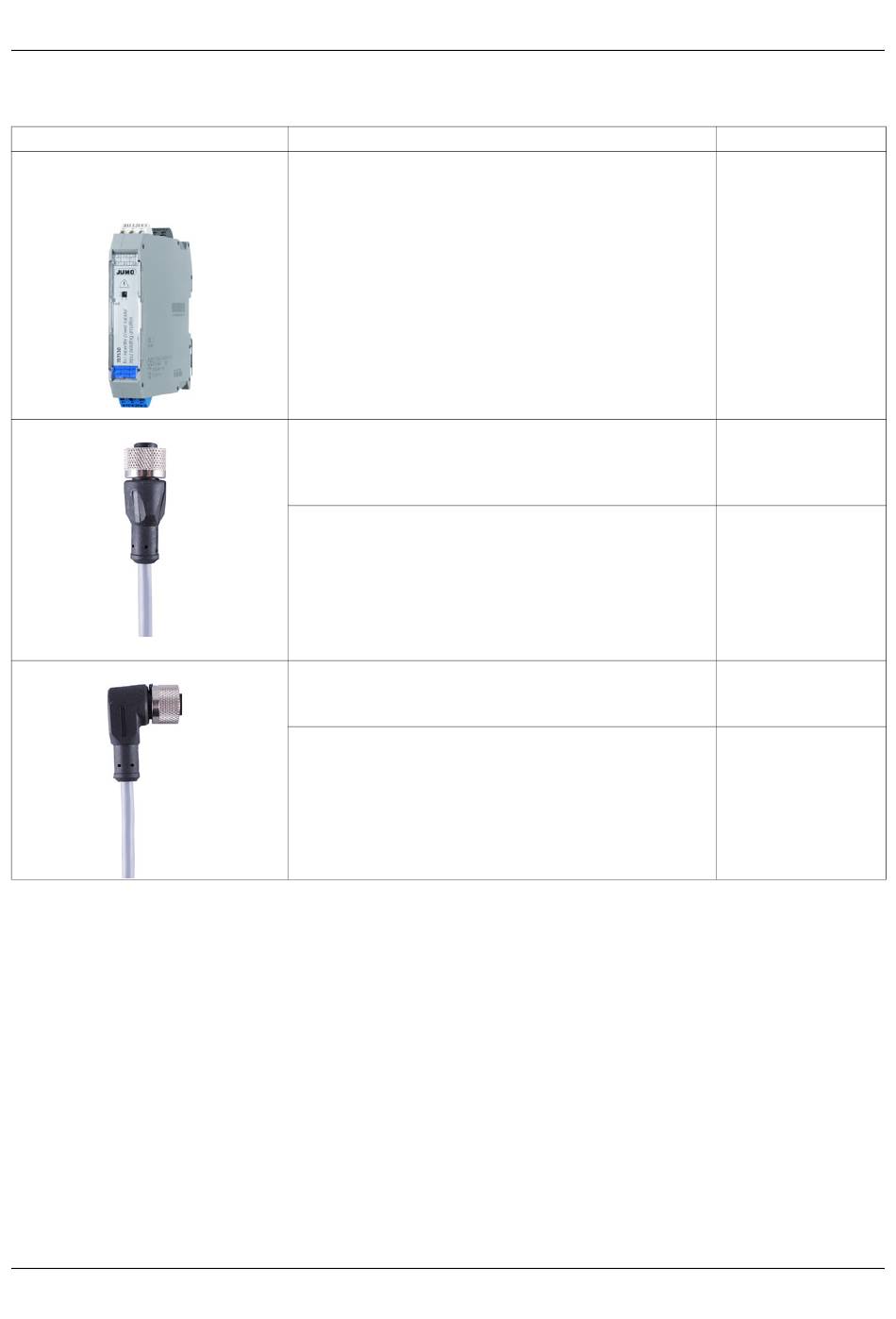

Accessoires

Article
Amplificateur séparateur d'entrée
et alimentation à séparation galva-
nique Ex-i
Connecteur, droit
Connecteur, coudé
3 Identification de l'exécution de l'appareil
Description
L'ampli-séparateur d'alimentation Ex "i" et l'ampli-sépa-
rateur d'entrée sont conçus pour utilisation de convertis-
seurs de pression à sécurité intrinsèque (Ex-i) et
sources de courant mA en zone Ex.Les convertisseurs
de mesure en technique 2 fils sont alimentés en énergie
et les valeurs mesurées 0/4 à 20 mA sont transmises de
la zone Ex vers la zone non Ex. La sortie du module peut
être active ou passive. Vous trouverez des données
techniques complémentaires ainsi que les prescriptions
de sécurité correspondantes dans la notice de mise en
service B 707530.0.
Le câble de raccordement en PVC, de couleur grise me-
sure 2 m de long ; il est équipé d'un connecteur droit
M12 à 4 broches avec contacts dorés du côté de l'appa-
reil.
Le câble de raccordement PUR, de couleur bleue me-
sure 2 m de long ; il est équipé d'un connecteur droit
M12 à 4 broches avec contacts dorés du côté de l'appa-
reil.
Le câble contient un tuyau de compensation de pression
qui est utilisé pour les versions avec étendue de mesure
de pression relative.
Le câble de raccordement en PVC, de couleur grise me-
sure 2 m de long ; il est équipé d'un connecteur coudé
M12 à 4 broches avec contacts dorés.
Le câble de raccordement PUR, de couleur bleue me-
sure 2 m de long ; il est équipé d'un connecteur coudé
M12 à 4 broches avec contacts dorés du côté de l'appa-
reil.Le câble contient un tuyau de compensation de
pression qui est utilisé pour les versions avec étendue
de mesure de pression relative.
Référence article
00577948
00404585
00693035
00409334
00693038
