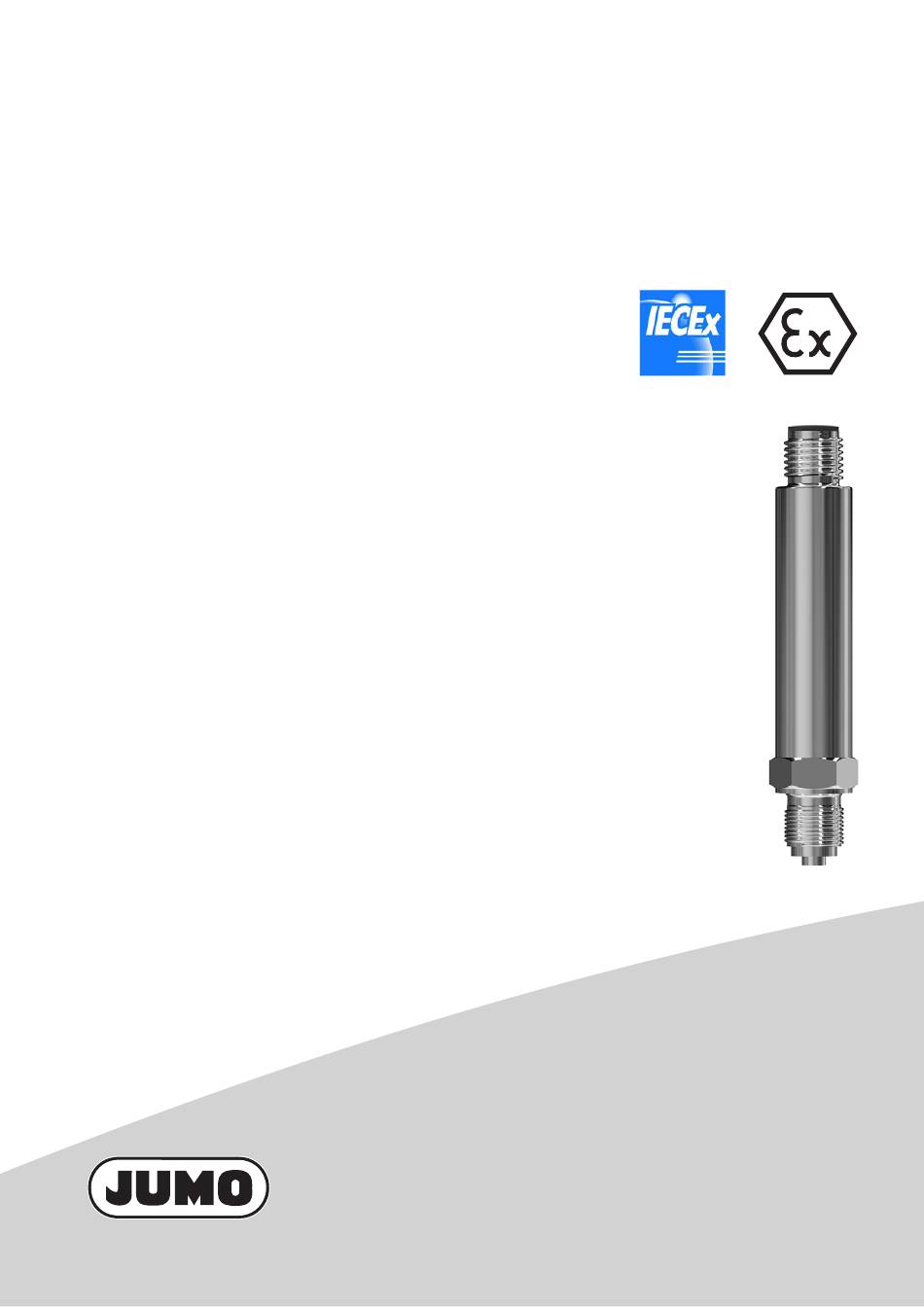

- Seite 1 JUMO MIDAS S22 Ex Betriebsanleitung Operating Instructions Notice de mise en service 40472000T90Z000K000 V3.00/DE-EN-FR/00678383/2024-06-03...
-
Seite 3: Miniatur-Druckmessumformer Für Den Ex-Bereich
JUMO MIDAS S22 Ex Miniatur-Druckmessumformer für den Ex-Bereich Betriebsanleitung 40472000T90Z000K000 DE/00678383/2024-06-03... - Seite 4 Weitere Informationen und Downloads qr-404720-de.jumo.info...
-
Seite 5: Inhaltsverzeichnis
Inhalt Inhalt Sicherheitshinweise ..........5 Warnende Zeichen . - Seite 6 Inhalt Zertifikate ........... . .21...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise 1 Sicherheitshinweise Warnende Zeichen GEFAHR! Dieses Zeichen weist darauf hin, dass ein Personenschaden durch Stromschlag eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. WARNUNG! Dieses Zeichen in Verbindung mit dem Signalwort weist darauf hin, dass ein Personenschaden eintre- ten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. - Seite 8 Einleitung 2 Einleitung Allgemeines GEFAHR! Die Konformitätserklärung, die Baumusterprüfbescheinigung (jeweils am Ende dieser Betriebs- anleitung) sowie entsprechende Vorschriften für Sensoren und Versorgungsgeräte in explosi- onsgefährdeten Bereichen sind zu beachten! Entsprechend der Ausführung dürfen die Sensoren nur an eigensicheren Stromkreisen betrieben wer- den.
-
Seite 9: Einleitung
2 Einleitung Bestimmungsgemäße Verwendung Das in dieser Anleitung beschriebene Gerät misst den Druck (Relativ- und Absolutdruck) von Gasen, Dämpfen und Flüssigkeiten an Pumpen, Behältern und Rohrleitungen. Die technischen Daten sind in dieser Anleitung spezifiziert. Das Gerät darf im explosiongefährdeten Bereich Zone 1 (21) oder Zone 2 (22) eingesetzt werden. -
Seite 10: Geräteausführung Identifizieren
Geräteausführung identifizieren 3 Geräteausführung identifizieren Typenschild Beispiel: (10) (11) (12) Hersteller und Anschrift Ausgang Ex-Angaben CE-Kennzeichnung Fabrikationsnummer (F-Nr.) UKCA-Kennzeichnung Gerätebezeichnung Entsorgung Messbereich Ex-Kennzeichnung Spannungsversorgung DMC-Code... -
Seite 11: Bestellangaben
3 Geräteausführung identifizieren Bestellangaben Grundtyp 404720 JUMO MIDAS S22 Ex – Miniatur-Druckmessumformer für den Einsatz im Ex-Bereich Grundtypergänzung Ohne Eingang 0 bis 2,5 bar Relativdruck 0 bis 6 bar Relativdruck 0 bis 10 bar Relativdruck 0 bis 16 bar Relativdruck... -
Seite 12: Lieferumfang
3 Geräteausführung identifizieren Rundstecker M12 × 1 Typenzusätze Ohne UKEX-Zulassung Invertiertes Ausgangssignal Drossel im Druckkanal Öl- und fettfrei Vergrößerter Druckkanal Die Standardlänge des Kabels beträgt 2 m. Weitere Längen sind auf Anfrage erhältlich. Bestellschlüssel Bestellbeispiel 404720 Lieferumfang Gerät in bestellter Ausführung Betriebsanleitung... -
Seite 13: Zubehör
3 Geräteausführung identifizieren Zubehör Bezeichnung Beschreibung Teile-Nr. Ex-i Speise- und Eingangstrennver- Der Ex-i Speise- und Eingangstrennverstärker ist für 00577948 stärker den Betrieb von im Ex-Bereich installierten eigensiche- ren (Ex-i)-Messumformern und mA-Stromquellen aus- gelegt. Zweileiter-Messumformer werden mit Energie versorgt und analog 0/4 bis 20 mA-Messwerte aus dem Ex-Be- reich in den Nicht-Ex-Bereich übertragen. -
Seite 14: Technische Daten
Technische Daten 4 Technische Daten Allgemein Referenzbedingungen gemäß DIN EN 60770-1 und DIN IEC 61298-1 Sensor Material Siliziumsensor mit Edelstahl-Trennmembran Druckübertragungsmittel synthetisches Öl zulässige Lastwechsel > 10 Millionen Lage Montagelage beliebig Kalibrationslage Gerät senkrecht stehend, Prozessanschluss unten Messbereich und Genauigkeit Messbereich Linearität Genauigkeit bei... -
Seite 15: Ausgänge
4 Technische Daten Ausgänge Ausgangssignal Strom 4 bis 20 mA, Zweileiter Sprungantwort T ≤ 3 ms Bürde 4 bis 20 mA, Zweileiter ≤ (U -16 V) ÷ 0,022 A (Ω) Bürdeneinfluss ≤ 0,01 % pro 100 Ω Mechanische Eigenschaften Werkstoff Prozessanschluss 316 Ti Schutzkappe... -
Seite 16: Elektrische Daten
4 Technische Daten Elektrische Daten Spannungsversorgung U 4 bis 20 mA, Zweileiter DC 16 bis 28 V Stromaufnahme ≤ 23 mA Stromkreis Eigensicher Restwelligkeit: Die Spannungsspitzen dürfen die angegebenen Werte der Spannungsversorgung nicht über- bzw. unterschreiten! Zulassungen und Prüfzeichen Bezeichnung ATEX Prüfstelle Eurofins Electric &... -
Seite 17: Montage
Montage 5 Montage GEFAHR! Der Druckmessumformer entspricht nicht den Anforderungen „Ausrüstungsteil mit Sicherheits- funktion“ gemäß Druckgeräte-Richtlinie 2014/68/EU. Bei gefährlichen Messstoffen, z. B. Sauerstoff, Acetylen, brennbaren und giftigen Stoffen, sowie bei Kälteanlagen, Druckbehältern usw. sind die bestehenden einschlägigen Vorschriften zu beachten! Die nationalen und internationalen Sicherheits- und Unfallverhütungsvorschriften müssen beachtet werden! Nichtbeachten dieser Vorschriften kann Personen- oder Sachschäden verursachen! -
Seite 18: Abmessungen
5 Montage Abmessungen 5.3.1 Elektrischer Anschluss festes Kabel Rundstecker M12 × 1 5× Bohrung... -
Seite 19: Prozessanschlüsse
5 Montage 5.3.2 Prozessanschlüsse M12 × 1 innen M12 × 1 mit Schutzkappe G 1/4 nach DIN EN 837 Schutzkappe 5× Bohrung Ø 5 mm 507 (auf Anfrage) M14 × 0,75 frontbündig M8 (× 1) DIN 3852-1 M10 (× 1) DIN 3852-1 M12 (×... -
Seite 20: Installation
Installation 6 Installation Elektrischer Anschluss GEFAHR! Beim elektrischen Anschluss sind die einschlägigen Bestimmungen zu beachten: - Verordnung über elektrische Anlagen in explosionsgefährdeten Räumen (Elex V) - Bestimmung für das Errichten elektrischer Anlagen in explosionsgefährdeten Bereichen - EU-Baumusterprüfbescheinigung Der elektrische Anschluss darf nur von qualifiziertem Personal durchgeführt werden! Die Spannungsversorgung muss eigensicher sein und darf folgende Höchstwerte nicht überschrei- ten: : DC 28 V... -
Seite 21: Anschlussplan
6 Installation Anschlussplan Anschluss Anschlussbelegung festes Kabel Rundstecker Zubehör M12 × 1 Kabeldose gewinkelt/gerade 4 bis 20 mA, Zweileiter (Ausgang 405) Spannungsversorgung DC 16 bis 28 V 0 V/S- Abschirmung Achtung: Gerät erden! Alle angeschlossenen Geräte (z. B. Pumpen, Ventile) auf gleichem Potenzial erden! Abbildung: Anschluss am Druckmessumformer VORSICHT! -
Seite 22: Wartung, Reinigung, Rücksendung, Entsorgung
Wartung, Reinigung, Rücksendung, Entsorgung 7 Wartung, Reinigung, Rücksendung, Entsorgung Wartung Der Druckmessumformer ist wartungsfrei. Reinigung HINWEIS! Schaden am Gerät durch unsachgemäße Reinigung vermeiden. Druckmessumformer, besonders die mediumberührten Teile, nicht beschädigen. Reinigungsmittel darf Oberfläche und Dichtungen nicht angreifen. Rücksendung WARNUNG! Personenschaden, Sachschaden, Umweltschaden Messstoffreste am ausgebauten Produkt können Personen, Umwelt und Einrichtungen schädigen. -
Seite 23: Zertifikate
E E U-Konformitätserklärung EU declaration of conformity / Déclaration UE de conformité Dokument-Nr. CE 817 Document No. / Document n°. Hersteller JUMO GmbH & Co. KG Manufacturer / Etabli par Anschrift Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Address / Adresse Produkt... - Seite 24 8 Zertifikate ! "#$ % !& ' ( ))) 1. Richtlinie Directive / Directive Name EMC 2014/30/EU Name / Nom Konformitätsbewertungsverfahren Mod.
-
Seite 25: Eu-Baumusterprüfbescheinigung
8 Zertifikate ! "#$ % !& ' ( ))) Gültig für Typ Valid for Type / Valable pour le type 404720/000-*-405-*-20-* 2.1 EU-Baumusterprüfbescheinigung EU type examination certificate / Certificat d'examen de type UE... - Seite 26 8 Zertifikate ! "#$ % !& ' ( ))) 3. Richtlinie Directive / Directive Name RoHS 2011/65/EU Name / Nom Konformitätsbewertungsverfahren Mod.
- Seite 27 ! "#$ % !& ' ( ))) A A ussteller JUMO GmbH & Co. KG Issued by / Etabli par Ort, Datum Fulda, 2023-05-10 Place, date / Lieu, date...
- Seite 28 8 Zertifikate...
- Seite 29 8 Zertifikate...
- Seite 30 8 Zertifikate...
- Seite 31 8 Zertifikate...
- Seite 32 8 Zertifikate...
- Seite 33 8 Zertifikate...
- Seite 34 8 Zertifikate...
- Seite 35 8 Zertifikate...
- Seite 36 8 Zertifikate...
- Seite 37 8 Zertifikate...
- Seite 38 ! "#$ % !& ' ( ))) UK Declaration of Conformity Document No. UK 170 Manufacturer JUMO GmbH & Co. KG Address Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Product Name Type Data sheet no. JUMO MIDAS S22 Ex...
- Seite 39 8 Zertifikate ! "#$ % !& ' ( ))) 2. Statutory instrument Name The Equipment and Protective Systems Intended for Use in Potentially Explosive Atmospheres Regulations 2016 2016 No.
- Seite 40 Edition Comment [VDK] Umweltrelevante Aspekte bei der Produktentwicklung und -gestaltung Valid for Type 404720/... Issued by JUMO GmbH & Co. KG Place, date Fulda, 2023-01-03 Director of Global Sales Legally binding signatures Markus Belmer Head of Quality Department Harald Gienger arald Gienger Document No.
- Seite 41 8 Zertifikate...
- Seite 42 8 Zertifikate...
- Seite 43 8 Zertifikate...
- Seite 44 8 Zertifikate...
- Seite 45 8 Zertifikate...
- Seite 46 8 Zertifikate...
- Seite 48 JUMO GmbH & Co. KG Moritz-Juchheim-Straße 1 Technischer Support Deutschland: 36039 Fulda, Germany Telefon: +49 661 6003-715 Telefon: +49 661 6003-9135 Telefax: +49 661 6003-606 Telefax: +49 661 6003-881899 E-Mail: mail@jumo.net E-Mail: support@jumo.net Internet: www.jumo.net Lieferadresse: Mackenrodtstraße 14 36039 Fulda, Germany...
- Seite 50 Weitere Informationen und Downloads qr-404720-en.jumo.info...
- Seite 69 E E U-Konformitätserklärung EU declaration of conformity / Déclaration UE de conformité Dokument-Nr. CE 817 Document No. / Document n°. Hersteller JUMO GmbH & Co. KG Manufacturer / Etabli par Anschrift Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Address / Adresse Produkt...
- Seite 70 8 Certificates ! "#$ % !& ' ( ))) 1. Richtlinie Directive / Directive Name EMC 2014/30/EU Name / Nom Konformitätsbewertungsverfahren Mod.
-
Seite 71: Eu-Baumusterprüfbescheinigung
8 Certificates ! "#$ % !& ' ( ))) Gültig für Typ Valid for Type / Valable pour le type 404720/000-*-405-*-20-* 2.1 EU-Baumusterprüfbescheinigung EU type examination certificate / Certificat d'examen de type UE... - Seite 72 8 Certificates ! "#$ % !& ' ( ))) 3. Richtlinie Directive / Directive Name RoHS 2011/65/EU Name / Nom Konformitätsbewertungsverfahren Mod.
- Seite 73 ! "#$ % !& ' ( ))) A A ussteller JUMO GmbH & Co. KG Issued by / Etabli par Ort, Datum Fulda, 2023-05-10 Place, date / Lieu, date...
- Seite 74 8 Certificates...
- Seite 75 8 Certificates...
- Seite 76 8 Certificates...
- Seite 77 8 Certificates...
- Seite 78 8 Certificates...
- Seite 79 8 Certificates...
- Seite 80 8 Certificates...
- Seite 81 8 Certificates...
- Seite 82 8 Certificates...
- Seite 83 8 Certificates...
- Seite 84 ! "#$ % !& ' ( ))) UK Declaration of Conformity Document No. UK 170 Manufacturer JUMO GmbH & Co. KG Address Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Product Name Type Data sheet no. JUMO MIDAS S22 Ex...
- Seite 85 8 Certificates ! "#$ % !& ' ( ))) 2. Statutory instrument Name The Equipment and Protective Systems Intended for Use in Potentially Explosive Atmospheres Regulations 2016 2016 No.
- Seite 86 Edition Comment [VDK] Umweltrelevante Aspekte bei der Produktentwicklung und -gestaltung Valid for Type 404720/... Issued by JUMO GmbH & Co. KG Place, date Fulda, 2023-01-03 Director of Global Sales Legally binding signatures Markus Belmer Head of Quality Department Harald Gienger arald Gienger Document No.
- Seite 87 8 Certificates...
- Seite 88 8 Certificates...
- Seite 89 8 Certificates...
- Seite 90 8 Certificates...
- Seite 91 8 Certificates...
- Seite 92 8 Certificates...
- Seite 94 JUMO GmbH & Co. KG JUMO UKL TD JUMO Process Control, Inc. Street address: JUMO House 6724 Joy Road Moritz-Juchheim-Straße 1 Temple Bank, Riverway East Syracuse, NY 13057, USA 36039 Fulda, Germany Harlow, Essex, CM20 2DY, UK Delivery address: Phone:...
- Seite 96 Weitere Informationen und Downloads qr-404720-fr.jumo.info...
- Seite 115 E E U-Konformitätserklärung EU declaration of conformity / Déclaration UE de conformité Dokument-Nr. CE 817 Document No. / Document n°. Hersteller JUMO GmbH & Co. KG Manufacturer / Etabli par Anschrift Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Address / Adresse Produkt...
- Seite 116 8 Certificats ! "#$ % !& ' ( ))) 1. Richtlinie Directive / Directive Name EMC 2014/30/EU Name / Nom Konformitätsbewertungsverfahren Mod.
- Seite 117 8 Certificats ! "#$ % !& ' ( ))) Gültig für Typ Valid for Type / Valable pour le type 404720/000-*-405-*-20-* 2.1 EU-Baumusterprüfbescheinigung EU type examination certificate / Certificat d'examen de type UE...
- Seite 118 8 Certificats ! "#$ % !& ' ( ))) 3. Richtlinie Directive / Directive Name RoHS 2011/65/EU Name / Nom Konformitätsbewertungsverfahren Mod.
- Seite 119 ! "#$ % !& ' ( ))) A A ussteller JUMO GmbH & Co. KG Issued by / Etabli par Ort, Datum Fulda, 2023-05-10 Place, date / Lieu, date...
- Seite 120 8 Certificats...
- Seite 121 8 Certificats...
- Seite 122 8 Certificats...
- Seite 123 8 Certificats...
- Seite 124 8 Certificats...
- Seite 125 8 Certificats...
- Seite 126 8 Certificats...
- Seite 127 8 Certificats...
- Seite 128 8 Certificats...
- Seite 129 8 Certificats...
- Seite 130 ! "#$ % !& ' ( ))) UK Declaration of Conformity Document No. UK 170 Manufacturer JUMO GmbH & Co. KG Address Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Product Name Type Data sheet no. JUMO MIDAS S22 Ex...
- Seite 131 8 Certificats ! "#$ % !& ' ( ))) 2. Statutory instrument Name The Equipment and Protective Systems Intended for Use in Potentially Explosive Atmospheres Regulations 2016 2016 No.
- Seite 132 Edition Comment [VDK] Umweltrelevante Aspekte bei der Produktentwicklung und -gestaltung Valid for Type 404720/... Issued by JUMO GmbH & Co. KG Place, date Fulda, 2023-01-03 Director of Global Sales Legally binding signatures Markus Belmer Head of Quality Department Harald Gienger arald Gienger Document No.
- Seite 133 8 Certificats...
- Seite 134 8 Certificats...
- Seite 135 8 Certificats...
- Seite 136 8 Certificats...
- Seite 137 8 Certificats...
- Seite 138 8 Certificats...
- Seite 140 JUMO GmbH & Co. KG Adresse : Moritz-Juchheim-Straße 1 36039 Fulda, Allemagne Adresse de livraison : Mackenrodtstraße 14 36039 Fulda, Allemagne Adresse postale : 36035 Fulda, Allemagne Téléphone : +49 661 6003-0 Télécopieur : +49 661 6003-607 E-Mail: mail@jumo.net Internet: www.jumo.net...
