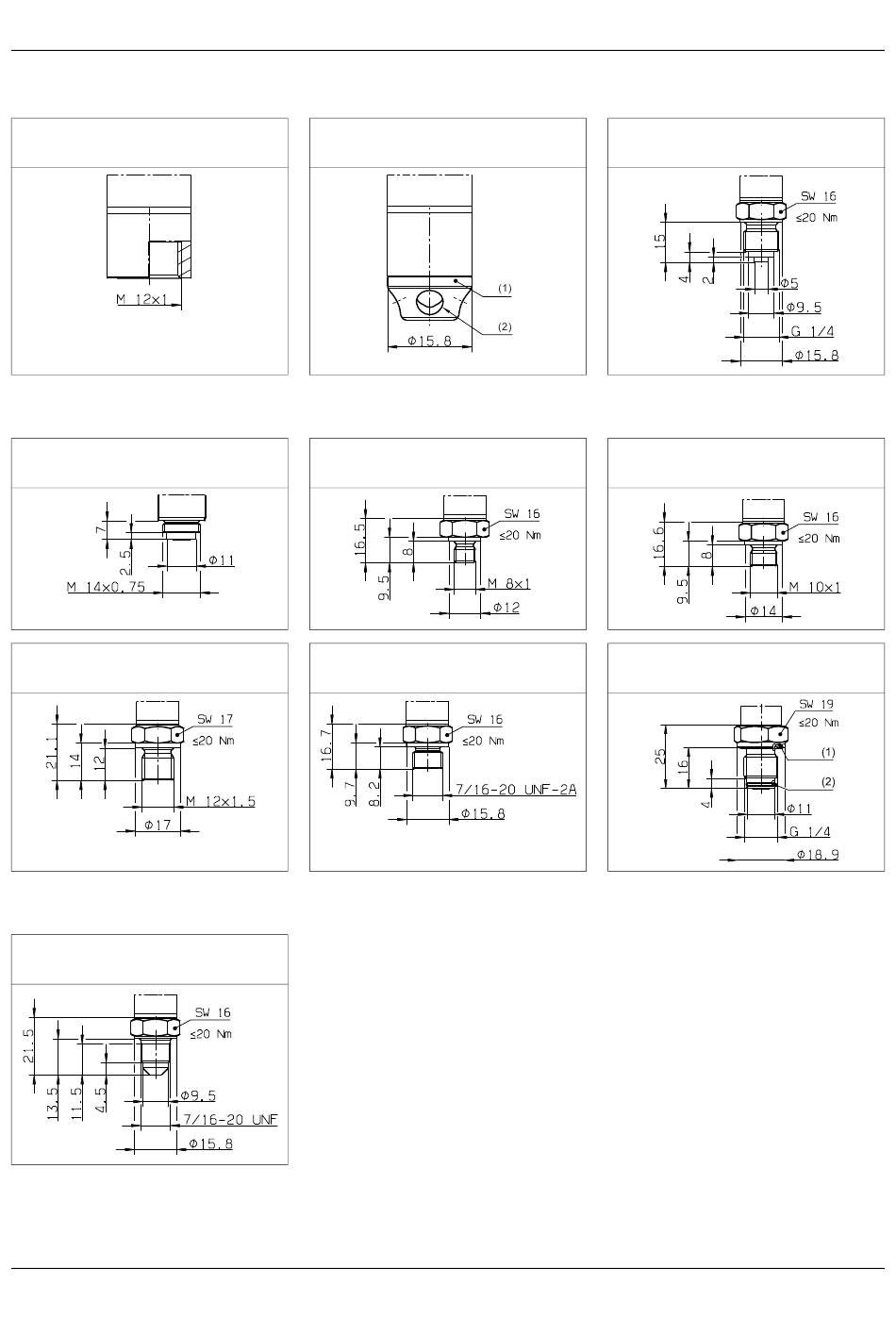

5.3.2 Prozessanschlüsse
480
M12 × 1 innen
507
M14 × 0,75 frontbündig
532
M12 (× 1,5) DIN 3852-1
562
7/16-20 UNF SAE J514
481
M12 × 1 mit Schutzkappe
(1) Schutzkappe
(2) 5× Bohrung Ø 5 mm
530
M8 (× 1) DIN 3852-1
544
7/16-20 UNF-2A
5 Montage
502
G 1/4 nach DIN EN 837
531
M10 (× 1) DIN 3852-1
561
G 1/4 frontbündig, 2-fach-Dichtung
(1) Profildichtring G 1/4
(2) O-Ring 9×1
