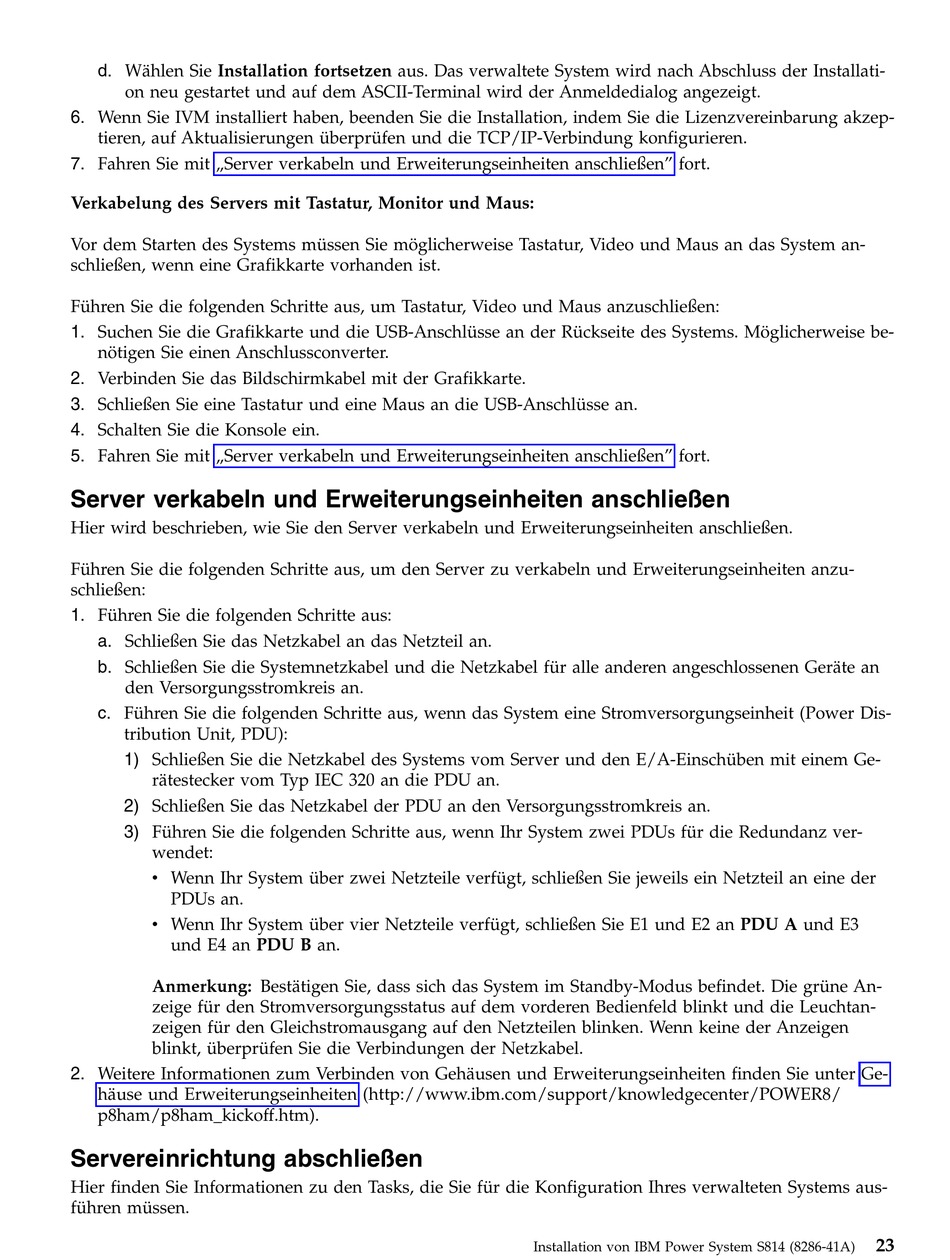

d. Wählen Sie Installation fortsetzen aus. Das verwaltete System wird nach Abschluss der Installati-
on neu gestartet und auf dem ASCII-Terminal wird der Anmeldedialog angezeigt.
6. Wenn Sie IVM installiert haben, beenden Sie die Installation, indem Sie die Lizenzvereinbarung akzep-
tieren, auf Aktualisierungen überprüfen und die TCP/IP-Verbindung konfigurieren.
7. Fahren Sie mit „Server verkabeln und Erweiterungseinheiten anschließen" fort.
Verkabelung des Servers mit Tastatur, Monitor und Maus:
Vor dem Starten des Systems müssen Sie möglicherweise Tastatur, Video und Maus an das System an-
schließen, wenn eine Grafikkarte vorhanden ist.
Führen Sie die folgenden Schritte aus, um Tastatur, Video und Maus anzuschließen:
1. Suchen Sie die Grafikkarte und die USB-Anschlüsse an der Rückseite des Systems. Möglicherweise be-
nötigen Sie einen Anschlussconverter.
2. Verbinden Sie das Bildschirmkabel mit der Grafikkarte.
3. Schließen Sie eine Tastatur und eine Maus an die USB-Anschlüsse an.
4. Schalten Sie die Konsole ein.
5. Fahren Sie mit „Server verkabeln und Erweiterungseinheiten anschließen" fort.
Server verkabeln und Erweiterungseinheiten anschließen
Hier wird beschrieben, wie Sie den Server verkabeln und Erweiterungseinheiten anschließen.
Führen Sie die folgenden Schritte aus, um den Server zu verkabeln und Erweiterungseinheiten anzu-
schließen:
1. Führen Sie die folgenden Schritte aus:
a. Schließen Sie das Netzkabel an das Netzteil an.
b. Schließen Sie die Systemnetzkabel und die Netzkabel für alle anderen angeschlossenen Geräte an
den Versorgungsstromkreis an.
c. Führen Sie die folgenden Schritte aus, wenn das System eine Stromversorgungseinheit (Power Dis-
tribution Unit, PDU):
1) Schließen Sie die Netzkabel des Systems vom Server und den E/A-Einschüben mit einem Ge-
rätestecker vom Typ IEC 320 an die PDU an.
2) Schließen Sie das Netzkabel der PDU an den Versorgungsstromkreis an.
3) Führen Sie die folgenden Schritte aus, wenn Ihr System zwei PDUs für die Redundanz ver-
wendet:
v Wenn Ihr System über zwei Netzteile verfügt, schließen Sie jeweils ein Netzteil an eine der
PDUs an.
v Wenn Ihr System über vier Netzteile verfügt, schließen Sie E1 und E2 an PDU A und E3
und E4 an PDU B an.
Anmerkung: Bestätigen Sie, dass sich das System im Standby-Modus befindet. Die grüne An-
zeige für den Stromversorgungsstatus auf dem vorderen Bedienfeld blinkt und die Leuchtan-
zeigen für den Gleichstromausgang auf den Netzteilen blinken. Wenn keine der Anzeigen
blinkt, überprüfen Sie die Verbindungen der Netzkabel.
2. Weitere Informationen zum Verbinden von Gehäusen und Erweiterungseinheiten finden Sie unter Ge-
häuse und Erweiterungseinheiten (http://www.ibm.com/support/knowledgecenter/POWER8/
p8ham/p8ham_kickoff.htm).
Servereinrichtung abschließen
Hier finden Sie Informationen zu den Tasks, die Sie für die Konfiguration Ihres verwalteten Systems aus-
führen müssen.
Installation von IBM Power System S814 (8286-41A)
23
