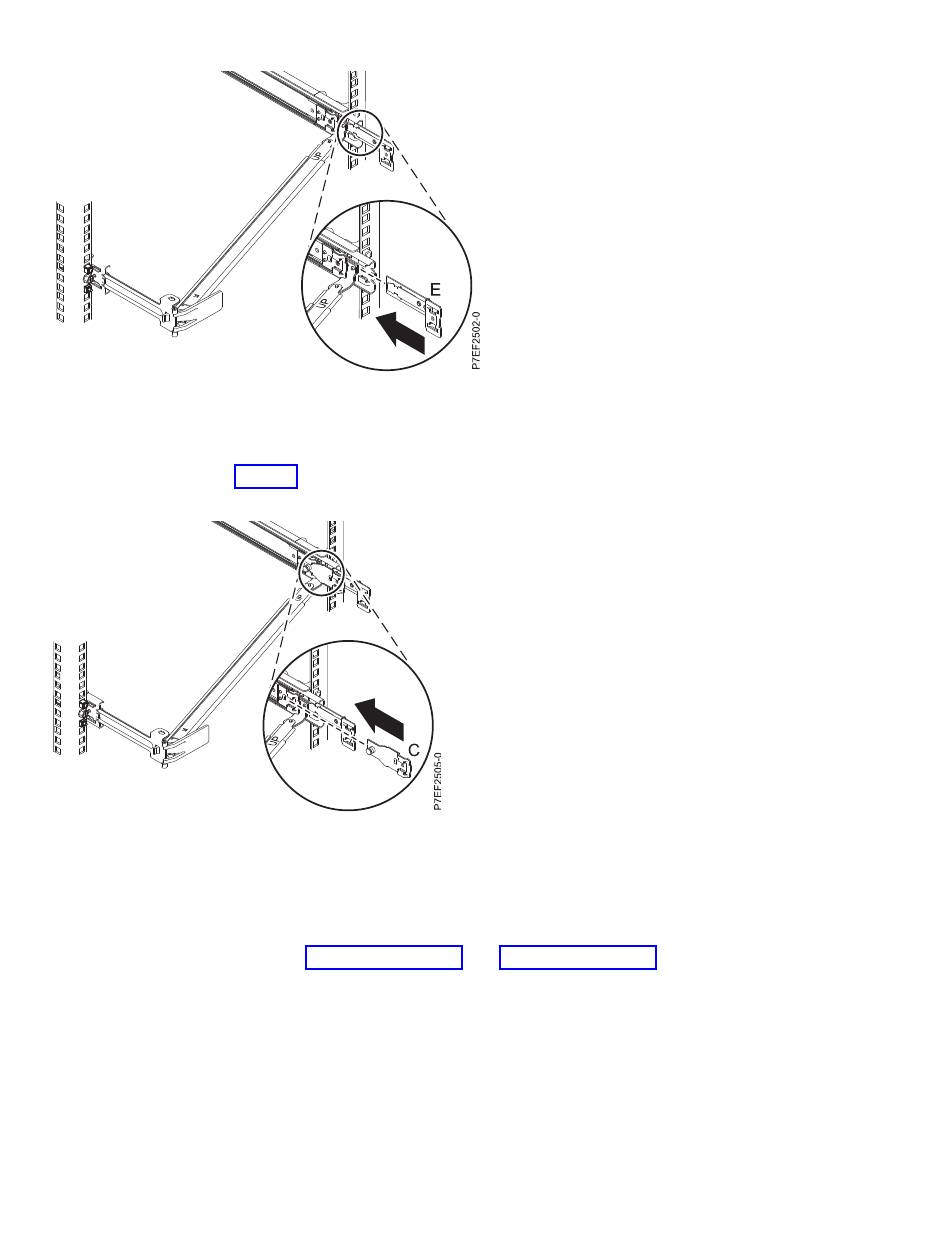

Abbildung 13. Erweiterungshalterung in der Schiene installieren
6. Bringen Sie den Kabelträgerhaltewinkel (B) an der Aussparung an der Innenseite der linken Schiene
an, indem Sie den Haltewinkel (B) in die Schiene schieben, bis der gefederte Stift einrastet. Einzelhei-
ten finden Sie unter Abb. 14.
Abbildung 14. Befestigungswinkel in der Schiene installieren
7. Platzieren Sie den Kabelträger (D) am Stützarm (A). Schieben Sie die erste Lasche des Kabelträgers in
die Aussparung an der Halterung (C). Drücken Sie auf die Lasche, bis die gefederte Verriegelung ein-
rastet. Schieben Sie die andere Lasche des Kabelträgers in die Erweiterungshalterung (E) an der Au-
ßenseite der rechten Schiene (2). Drücken Sie auf die Lasche, bis die gefederte Verriegelung einrastet.
Einzelheiten finden Sie unter Abb. 15 auf Seite 11 und Abb. 16 auf Seite 11.
10
Power Systems: Installation von IBM Power System S814 (8286-41A)
