Führen Sie die folgenden Schritte aus, um den Server mit der HMC zu verkabeln:
1. Wenn Sie Ihre HMC direkt an das verwaltete System anschließen möchten, schließen Sie den Ether-
net-Anschluss 1 der HMC an den Anschluss HMC1 des verwalteten Systems an. Siehe Abb. 21.

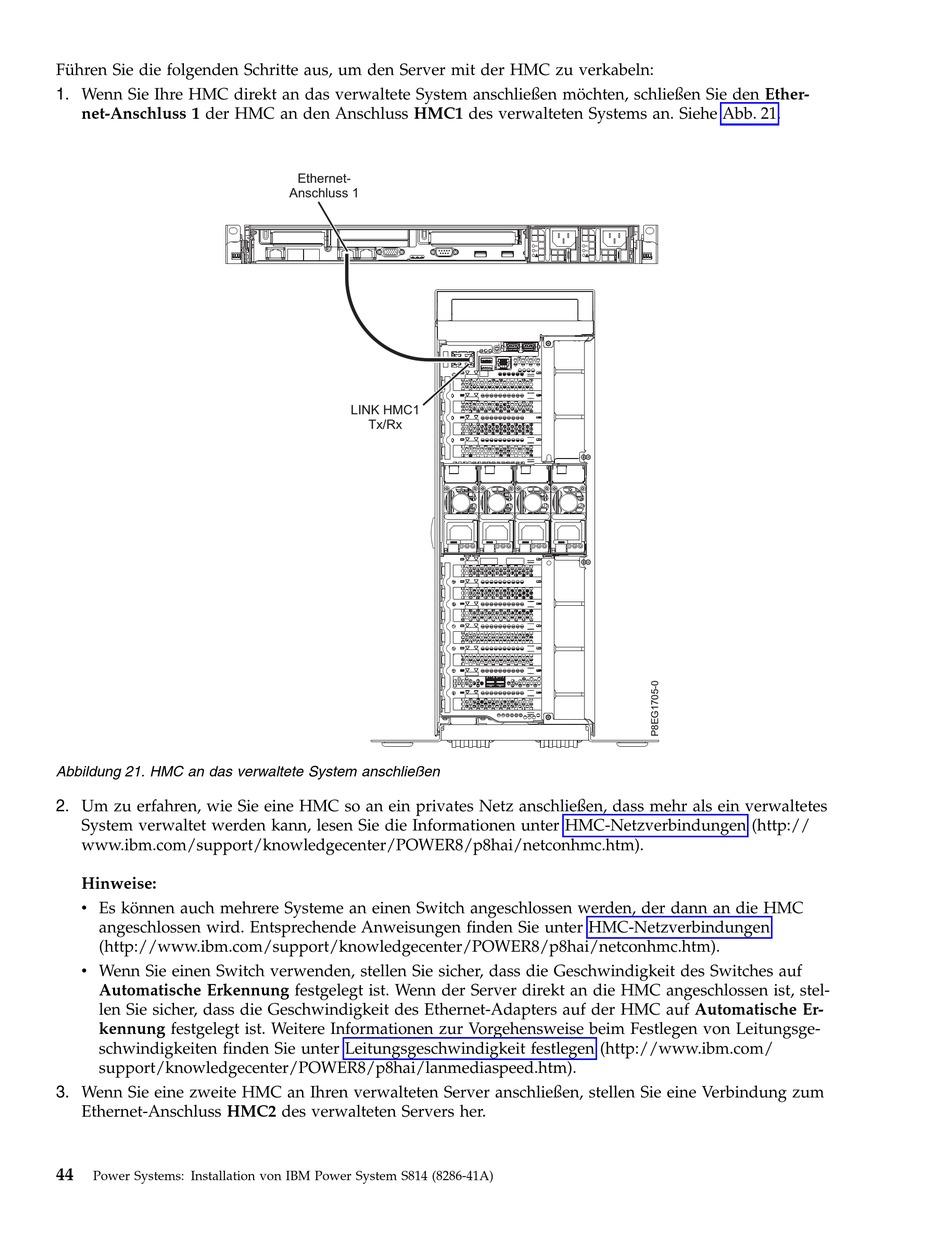

Abbildung 21. HMC an das verwaltete System anschließen
2. Um zu erfahren, wie Sie eine HMC so an ein privates Netz anschließen, dass mehr als ein verwaltetes
System verwaltet werden kann, lesen Sie die Informationen unter HMC-Netzverbindungen (http://
www.ibm.com/support/knowledgecenter/POWER8/p8hai/netconhmc.htm).
Hinweise:
v Es können auch mehrere Systeme an einen Switch angeschlossen werden, der dann an die HMC
angeschlossen wird. Entsprechende Anweisungen finden Sie unter HMC-Netzverbindungen
(http://www.ibm.com/support/knowledgecenter/POWER8/p8hai/netconhmc.htm).
v Wenn Sie einen Switch verwenden, stellen Sie sicher, dass die Geschwindigkeit des Switches auf
Automatische Erkennung festgelegt ist. Wenn der Server direkt an die HMC angeschlossen ist, stel-
len Sie sicher, dass die Geschwindigkeit des Ethernet-Adapters auf der HMC auf Automatische Er-
kennung festgelegt ist. Weitere Informationen zur Vorgehensweise beim Festlegen von Leitungsge-
schwindigkeiten finden Sie unter Leitungsgeschwindigkeit festlegen (http://www.ibm.com/
support/knowledgecenter/POWER8/p8hai/lanmediaspeed.htm).
3. Wenn Sie eine zweite HMC an Ihren verwalteten Server anschließen, stellen Sie eine Verbindung zum
Ethernet-Anschluss HMC2 des verwalteten Servers her.
44
Power Systems: Installation von IBM Power System S814 (8286-41A)
Ethernet-
Anschluss 1
LINK HMC1
Tx/Rx
