Rackrückseite

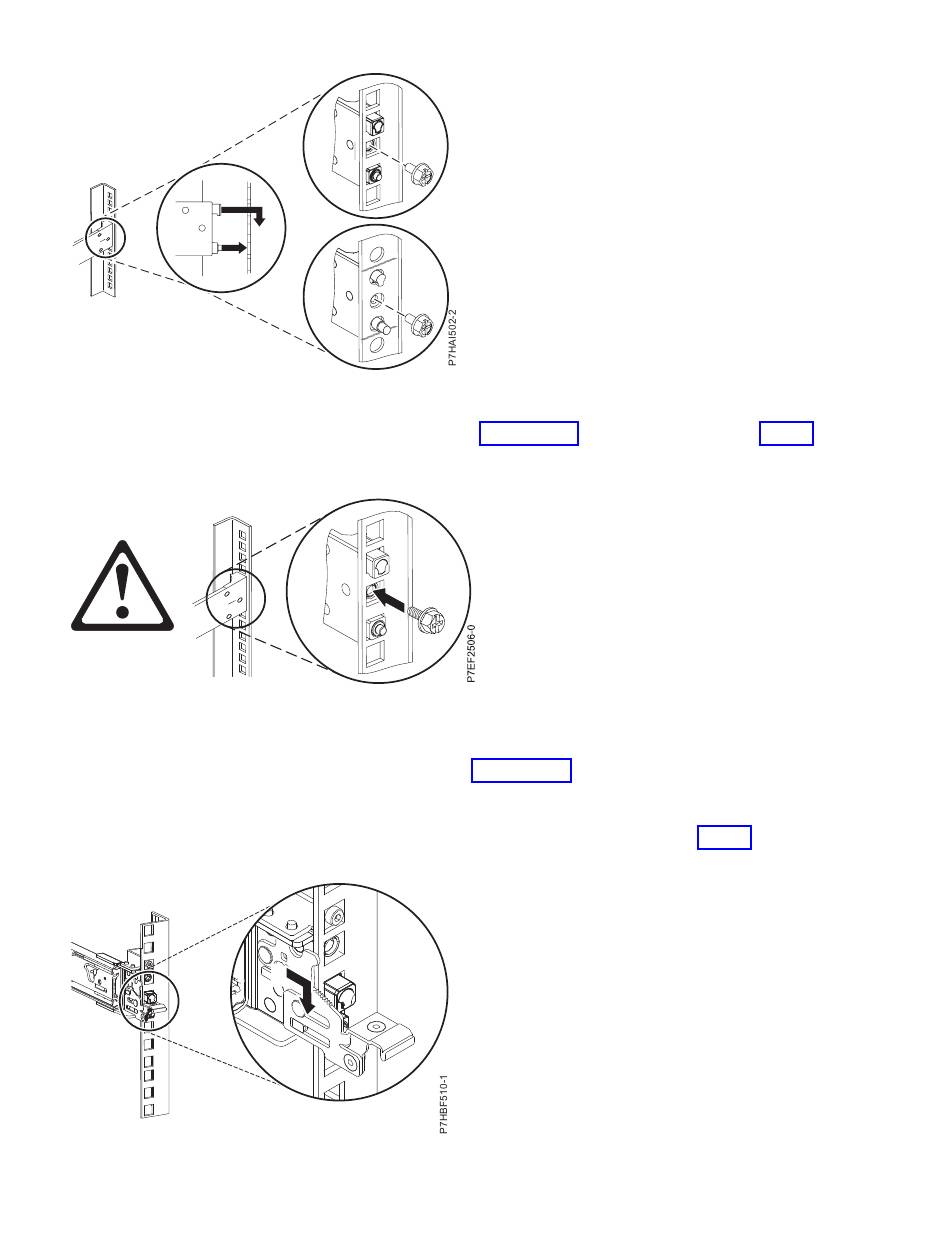

Abbildung 3. Stifte an den Bohrungen in der Rückseite des Racks ausrichten und in den Bohrlöchern einrasten lassen
4. Setzen Sie die Schraube erneut ein, die in Schritt 2 auf Seite 4 entfernt wurde, wie in Abb. 4 darge-
stellt.
Abbildung 4. Schraube erneut einsetzen
5. Kehren Sie zur Vorderseite des Racks zurück. Stellen Sie sicher, dass die Verriegelung an der Vorder-
seite der Schiene noch geöffnet ist. Siehe Schritt 2 auf Seite 4.
6. Ziehen Sie die Schiene nach vorne und setzen Sie an der Vorderseite der Schiene drei Stifte in die zu-
vor markierten Bohrungen innerhalb der ausgewählten EIA-Einheit ein. Senken Sie die Schiene ab (1),
damit der hakenförmige mittlere Stift einrastet. Einzelheiten finden Sie unter Abb. 5.
Rackvorderseite
Abbildung 5. An der vorderen Schiene des Racks befestigte Stifte
3
2
3
1
