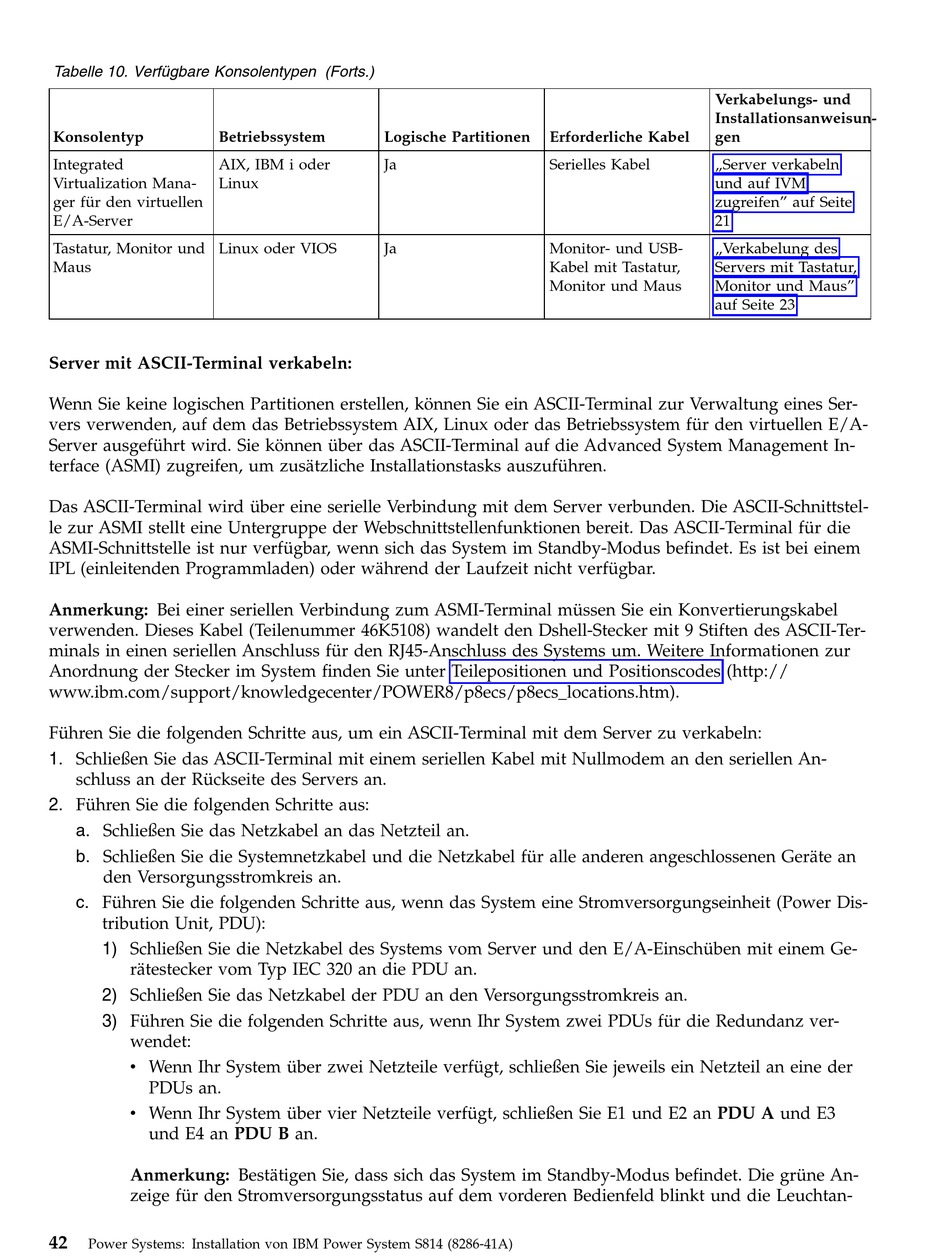

Tabelle 10. Verfügbare Konsolentypen (Forts.)
Konsolentyp
Betriebssystem
Integrated
AIX, IBM i oder
Virtualization Mana-
Linux
ger für den virtuellen
E/A-Server
Tastatur, Monitor und
Linux oder VIOS
Maus
Server mit ASCII-Terminal verkabeln:
Wenn Sie keine logischen Partitionen erstellen, können Sie ein ASCII-Terminal zur Verwaltung eines Ser-
vers verwenden, auf dem das Betriebssystem AIX, Linux oder das Betriebssystem für den virtuellen E/A-
Server ausgeführt wird. Sie können über das ASCII-Terminal auf die Advanced System Management In-
terface (ASMI) zugreifen, um zusätzliche Installationstasks auszuführen.
Das ASCII-Terminal wird über eine serielle Verbindung mit dem Server verbunden. Die ASCII-Schnittstel-
le zur ASMI stellt eine Untergruppe der Webschnittstellenfunktionen bereit. Das ASCII-Terminal für die
ASMI-Schnittstelle ist nur verfügbar, wenn sich das System im Standby-Modus befindet. Es ist bei einem
IPL (einleitenden Programmladen) oder während der Laufzeit nicht verfügbar.
Anmerkung: Bei einer seriellen Verbindung zum ASMI-Terminal müssen Sie ein Konvertierungskabel
verwenden. Dieses Kabel (Teilenummer 46K5108) wandelt den Dshell-Stecker mit 9 Stiften des ASCII-Ter-
minals in einen seriellen Anschluss für den RJ45-Anschluss des Systems um. Weitere Informationen zur
Anordnung der Stecker im System finden Sie unter Teilepositionen und Positionscodes (http://
www.ibm.com/support/knowledgecenter/POWER8/p8ecs/p8ecs_locations.htm).
Führen Sie die folgenden Schritte aus, um ein ASCII-Terminal mit dem Server zu verkabeln:
1. Schließen Sie das ASCII-Terminal mit einem seriellen Kabel mit Nullmodem an den seriellen An-
schluss an der Rückseite des Servers an.
2. Führen Sie die folgenden Schritte aus:
a. Schließen Sie das Netzkabel an das Netzteil an.
b. Schließen Sie die Systemnetzkabel und die Netzkabel für alle anderen angeschlossenen Geräte an
den Versorgungsstromkreis an.
c. Führen Sie die folgenden Schritte aus, wenn das System eine Stromversorgungseinheit (Power Dis-
tribution Unit, PDU):
1) Schließen Sie die Netzkabel des Systems vom Server und den E/A-Einschüben mit einem Ge-
rätestecker vom Typ IEC 320 an die PDU an.
2) Schließen Sie das Netzkabel der PDU an den Versorgungsstromkreis an.
3) Führen Sie die folgenden Schritte aus, wenn Ihr System zwei PDUs für die Redundanz ver-
wendet:
v Wenn Ihr System über zwei Netzteile verfügt, schließen Sie jeweils ein Netzteil an eine der
PDUs an.
v Wenn Ihr System über vier Netzteile verfügt, schließen Sie E1 und E2 an PDU A und E3
und E4 an PDU B an.
Anmerkung: Bestätigen Sie, dass sich das System im Standby-Modus befindet. Die grüne An-
zeige für den Stromversorgungsstatus auf dem vorderen Bedienfeld blinkt und die Leuchtan-
42
Power Systems: Installation von IBM Power System S814 (8286-41A)
Logische Partitionen
Erforderliche Kabel
Ja
Serielles Kabel
Ja
Monitor- und USB-
Kabel mit Tastatur,
Monitor und Maus
Verkabelungs- und
Installationsanweisun-
gen
„Server verkabeln
und auf IVM
zugreifen" auf Seite
21
„Verkabelung des
Servers mit Tastatur,
Monitor und Maus"
auf Seite 23
