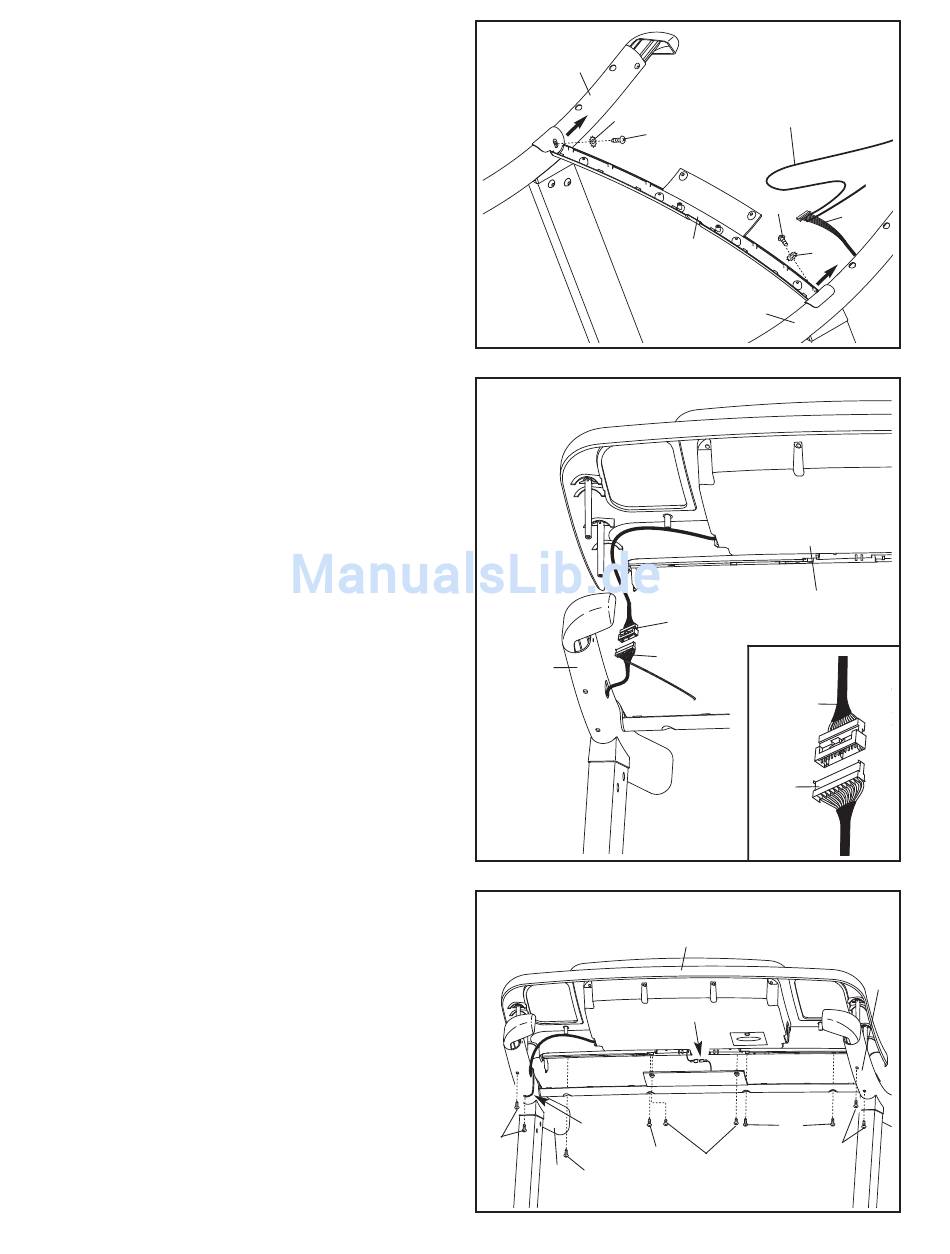

11. Legen Sie den Unterteil der Pulsstange (95) auf
die linke Haltestange (35) und die rechte
Haltestange (33). Drücken Sie das Unterteil der
Pulsstange nach vorne während Sie zwei #10 x
3/4" Schrauben (5) mit zwei #10 Zahnscheiben
(10) an den Haltestangen befestigen.
Entfernen Sie die lange Befestigung vom
Pfostendraht (38).
12. Halten Sie die Computereinheit mit Hilfe einer
zweiten Person nah an die rechten Haltestande
(33) und die linke Haltestange (nicht abge-
bildet).
Verbinden Sie das Pfostendraht (38) mit dem
computerkabel. Die Anschlussteile sollten
ohne Problem ineinanderpassen und ein-
schnappen. Sollte das nicht der Fall sein,
drehen Sie einen Verbindungsstecker um 180º
und versuchen Sie es noch einmal. WENN DIE
VERBINDUNGSSTECKER NICHT RICHTIG IN-
EINANDERGESTECKT SIND, KANN MAN
DEN COMPUTER BEIM EINSCHALTEN DES
STROMS BESCHÄDIGEN. Schieben Sie die
Verbindungsstecker und jeglichen
Drahtüberschuss in den rechten Haltestange
(33) hinein.
13. Verbinden Sie den Computererdungsdraht mit
dem Haltestangenerdungsdraht.
Legen Sie die Computereinheit auf die rechte
Haltestange (33) und auf die linke Haltestange
(35). Achten Sie darauf, die Kabelbäume
nicht abzuklemmen. Befestigen Sie die
Computereinheit mit zwei #8 x 1/2" Schrauben
(1), vier #8 x 3/4" Schrauben (12) und vier #8 x
1/2" Halbrundschrauben mit Unterlegscheibe
(112). Ziehen Sie alle Schrauben leicht an,
bevor Sie eine davon richtig festziehen.
Schneiden Sie die Plastik-Befestigung von der
rechten Haltestange (33) ab.
Siehe Schritte 5 und 7. Ziehen Sie jetzt die vier
3/8" x 4" Bolzen (6) fest.
11
35
10
12
33
13
Computer-einheit
Erdungs-drähte
Plastik
band
112
33
12
10
Lange Befestigungsband
5
5
95
10
33
Computereinheit
Computer
-kabel
38
Computer
-kabel
38
12
112
12
1
38
35
