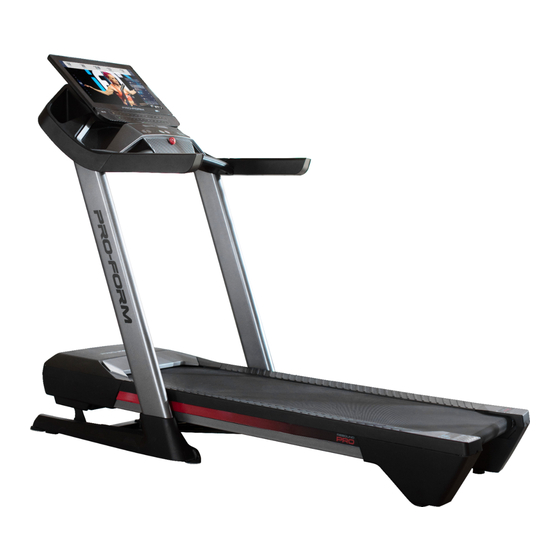

Modell-Nr. PFTL15820-INT.6
Serien-Nr.
Notieren Sie die Seriennummer für
späteres Nachschlagen an der Stelle
oben.
Aufkleber
mit
Serien-Nr.
MITGLIEDERPFLEGE
Bitte registrieren Sie Ihr Produkt auf
unserer Website iFITsupport.eu,
damit wir Sie bei Bedarf unterstützen
können.
Telefon: 0800-5890988
Geschäftszeiten: Montag–Freitag
08:00–17:00 Uhr MEZ
VORSICHT
Lesen Sie alle Vorsichtsmaßnah-
men und Anweisungen in dieser
Anleitung, bevor Sie dieses Gerät
benutzen. Bewahren Sie diese
Anleitung für späteres Nach-
schlagen auf.
GEBRAUCHSANLEITUNG
iconeurope.com
Werbung
Verwandte Anleitungen für Pro-Form PRO 9000
Inhaltszusammenfassung für Pro-Form PRO 9000
- Seite 1 Modell-Nr. PFTL15820-INT.6 Serien-Nr. GEBRAUCHSANLEITUNG Notieren Sie die Seriennummer für späteres Nachschlagen an der Stelle oben. Aufkleber Serien-Nr. MITGLIEDERPFLEGE Bitte registrieren Sie Ihr Produkt auf unserer Website iFITsupport.eu, damit wir Sie bei Bedarf unterstützen können. Telefon: 0800-5890988 Geschäftszeiten: Montag–Freitag 08:00–17:00 Uhr MEZ VORSICHT Lesen Sie alle Vorsichtsmaßnah- men und Anweisungen in dieser...
- Seite 2 INHALTSVERZEICHNIS PLATZIERUNG DES WARNAUFKLEBERS ............2 WICHTIGE VORSICHTSMASSNAHMEN.
- Seite 3 WICHTIGE VORSICHTSMASSNAHMEN WARNUNG: Um das Risiko von Verbrennungen, Bränden, Stromschlägen und Verletzungen zu verringern, lesen Sie alle wichtigen Vorsichtsmaßnahmen und Anweisungen in dieser Anleitung sowie alle Warnungen auf Ihrem Laufbandgerät, bevor Sie das Laufbandgerät benutzen. iFIT übernimmt keine Verantwortung für Personen- oder Sachschäden, die durch dieses Produkt oder seine Benutzung entstehen.
- Seite 4 16. Halten Sie das Netzkabel von heißen 24. Versuchen Sie nicht, das Laufbandgerät Oberflächen fern. zu bewegen, bevor es richtig montiert wurde. (Siehe MONTAGE auf Seite 7 und 17. Versuchen Sie nie, das Laufband zu bewe- DAS GERÄT ZUSAMMENKLAPPEN UND gen, während der Strom abgeschaltet ist.
- Seite 5 PRO 9000 Laufbandgerät entschieden Vorderseite dieser Anleitung nach. Damit wir Ihnen ® haben. Das PRO 9000 Laufbandgerät bietet eine helfen können, notieren Sie die Modellnummer des beeindruckende Auswahl an Funktionen an, die dazu Produkts und die Seriennummer, bevor Sie uns kontak- bestimmt sind, Ihre Workouts zu Hause wirksamer tieren.
- Seite 6 DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE Verwenden Sie die Abbildungen unten, um die kleinen Teile zu identifizieren, die Sie zur Montage brauchen. Die Zahl in Klammern unter jeder Abbildung ist die Kennnummer des Teils, die mit der TEILELISTE am Ende die- ser Anleitung übereinstimmt.
- Seite 7 MONTAGE • Die Montage erfordert zwei Personen. • Linke Teile sind mit einem „L“ oder dem Wort „Left“ und rechte Teile mit einem „R“ oder dem • Legen Sie alle Teile auf einen freigeräumten Ort Wort „Right“ markiert. und entfernen Sie die Verpackungsmaterialien. Werfen Sie die Verpackungsmaterialien nicht weg, •...
- Seite 8 2. Achten Sie darauf, dass das Netzkabel nicht eingesteckt ist. Finden Sie das Pfostenkabel (90), das mit einem Band an der Basis (96) befestigt ist. Entfernen Sie das Band. Als Nächstes identifizieren Sie den rechten Pfosten (92). Lassen Sie eine zweite Person den rechten Pfosten an die Basis (96) halten.
- Seite 9 4. Identifizieren Sie die linke und die rechte Basisabdeckung (97, 98). Schieben Sie die linke Basisabdeckung auf den linken Pfosten (91) und die rechte Basisabdeckung auf den rechten Pfosten (92). Dann schieben Sie die Basisabdeckungen nach unten zum Boden. 5. Befestigen Sie die linke und die rechte Halte- stange (83, 84) mit vier 5/16"...
- Seite 10 6. Legen Sie die Computereinheit (C) mit der Oberseite nach unten auf eine weiche Oberflä- che, um ein Zerkratzen der Computereinheit zu vermeiden. Entfernen Sie die vier 1/4" x 1/2" Schrauben (20) und heben Sie diese auf. Als Nächstes identifizieren Sie die linke und rechte Ablage (104, 105).
- Seite 11 8. Mit der Hilfe einer zweiten Person halten Sie die Computereinheit (C) an die rechte Haltestange (84). Verbinden Sie das Pfostenkabel (90) mit dem Computerkabel (D). Die Steckverbinder sollten ohne Schwierigkeit ineinandergleiten und mit einem hörbaren Klicken einschnappen. Falls nicht, drehen Sie einen Steckverbinder um und versuchen es noch einmal.
- Seite 12 10. Drehen Sie anfangs zwei #8 x 1/2" Schrauben (2) lose in die Querstange (89) ein, dann ziehen Sie diese fest. Ziehen Sie die Schrauben nicht zu fest an. 11. Richten Sie die rechte obere Haltestangenab- deckung (82) nach der Querstange (89) und den Löchern (F) der rechten Haltestange (84) aus.
- Seite 13 12. Hinweis: Wird das Laufbandgerät auf einer glatten Fläche zusammengesetzt, wird es möglicherweise nach vorn rollen, während Sie diesen Schritt durchführen. Entfernen Sie die zwei 5/16" x 3/4" Schrauben (21) von der Arretierungsquerstange (59). Hinweis: Die Arretierungsquerstange ist nicht am Laufbandgerät vormontiert.
- Seite 14 14. Entfernen Sie die 5/16" Mutter (39) und den 5/16" x 2 1/4" Bolzen (28) von der Halterung der Arretierungsquerstange (59). Richten Sie das obere Ende der Lagerungs- arretierung (63) auf die Halterung der Arretie- rungsquerstange (59) aus und führen Sie den 5/16"...
- Seite 15 16. Ziehen Sie die vier 3/8" x 2 3/8" Schrauben (3) und die zwei 3/8" x 1 1/4" Schrauben (1) fest Als Nächstes ziehen Sie die zwei 3/8" x 1 3/4" Schrauben (4) fest. Stellen Sie sicher, dass sich die Räder (93) unbehindert drehen können.
- Seite 16 DAS LAUFBANDGERÄT VERWENDEN DAS NETZKABEL EINSTECKEN Befolgen Sie die unten angeführten Schritte, um das Netzkabel einzustecken. Dieses Produkt muss geerdet sein. Sollte es zu einer Fehlfunktion oder Betriebsstörung kommen, 1. Stecken Sie bietet Erdung den Weg des geringsten Widerstands das gezeigte für elektrischen Strom, damit das Risiko eines Ende des Stromschlags verringert wird.
- Seite 17 COMPUTERDIAGRAMM DEN WARNAUFKLEBER ANBRINGEN Zusätzlich bietet der Trainingscomputer eine wech- selnde Auswahl an vorgestellten Workouts an. Jedes Finden Sie die englischsprachigen Warnungen Workout steuert automatisch die Geschwindigkeit und am Trainingscomputer. Dieselben Warnungen in Neigung des Laufbandgeräts, während ein iFIT-Trainer anderen Sprachen findet man auf dem beigefüg- Sie durch eine wirkungsvolle Trainingseinheit führt.
- Seite 18 DEN STROM EINSCHALTEN DEN TOUCHSCREEN VERWENDEN WICHTIG: Sollte das Laufbandgerät kalten Der Trainingscomputer hat ein eingebautes Tablet mit Temperaturen ausgesetzt worden sein, lassen Sie farbigem Touchscreen. Die folgenden Informationen es erst auf Raumtemperatur erwärmen, bevor Sie werden Ihnen dabei helfen, sich mit der fortgeschritte- den Strom einschalten.
- Seite 19 DEN TRAININGSCOMPUTER EINRICHTEN Um Computereinstellungen zu sehen oder zu ändern, siehe Seite 24. Um eine Verbindung mit Richten Sie den Trainingscomputer ein, bevor Sie das einem drahtlosen Netzwerk herzustellen, siehe Laufbandgerät das erste Mal verwenden. Seite 26. 1. Eine Verbindung mit Ihrem drahtlosen Netzwerk WICHTIG: Falls sich auf dem Trainingscomputer herstellen.
- Seite 20 4. Nach Wunsch die Neigung des Laufbandgeräts Um das Laufband zu stoppen, drücken Sie verändern. die Taste Stop (Stopp) oder berühren Sie den Bildschirm und dann Sie das Pausensymbol. Um Um die Neigung des Laufbandgeräts zu ändern, das Laufband erneut zu starten, drücken Sie die drücken Sie die Erhöhungstaste und Verringe- Taste Start oder berühren Sie das Abspielsymbol rungstaste Incline (Neigung) oder eine der num-...
- Seite 21 EIN VORGESTELLTES WORKOUT VERWENDEN Wenn Sie ein Workout wählen, zeigt der Bildschirm eine Workout-Übersicht an, die Einzelheiten wie Hinweis: Um ein vorgestelltes Workout zu verwenden, die Dauer und Distanz des Workouts sowie die muss der Trainingscomputer mit einem drahtlosen Netz- ungefähre Anzahl der Kalorien, die Sie während werk verbunden sein (siehe EINE VERBINDUNG MIT des Workouts verbrennen werden, enthält.
- Seite 22 3. Ihre Karte zeichnen. Wenn das Workout endet, erscheint auf dem Bildschirm eine Workout-Zusammenfassung. Falls gewünscht, können Sie Optionen wie das Hinzu- Navigieren Sie zu dem Bereich auf der Karte, in fügen eines Workouts zu Ihrem Verzeichnis (siehe dem Sie Ihr Workout zeichnen möchten, indem EIN IFIT-WORKOUT VERWENDEN auf Seite Sie die Finger über den Bildschirm gleiten lassen.
- Seite 23 EIN IFIT-WORKOUT VERWENDEN Um ein iFIT-Workout von dem Startbildschirm oder der Workout-Bibliothek zu wählen, berüh- Um ein iFIT-Workout zu benutzen, müssen Sie in ren Sie einfach die gewünschte Workout-Taste Ihrem iFIT-Konto eingeloggt (siehe Schritt 3 unten) und auf dem Bildschirm. Lassen Sie den Finger über der Trainingscomputer mit einem drahtlosen Netzwerk den Bildschirm gleiten oder wischen Sie mit dem verbunden sein (siehe EINE VERBINDUNG MIT...
- Seite 24 7. Das Workout beginnen. COMPUTEREINSTELLUNGEN ÄNDERN Berühren Sie Start Workout (Workout starten) auf WICHTIG: Einige der Einstellungen und Funktionen sind möglicherweise nicht aktiviert. Manchmal wirkt dem Bildschirm, um das Workout zu starten. Einen Moment nachdem Sie die Taste berührt haben, sich eine Firmware-Aktualisierung so aus, dass der beginnt das Laufband sich zu bewegen.
- Seite 25 3. Die Zeitzone und andere Einstellungen Hinweis: Manchmal wirkt sich eine Firmware-Aktu- anpassen. alisierung so aus, dass der Trainingscomputer ein wenig anders funktioniert. Solche Aktualisierungen Um die Zeitzone oder andere Einstellungen sind immer dazu gedacht, Ihr Trainingserlebnis zu anzupassen, berühren Sie Equipment Settings verbessern.
- Seite 26 EINE VERBINDUNG MIT EINEM DRAHTLOSEN Ein Informationskästchen wird Sie fragen, ob Sie NETZWERK HERSTELLEN mit dem drahtlosen Netzwerk verbunden werden möchten. Berühren Sie Join (verbinden), um mit Der Trainingscomputer ist Wi-Fi fähig, was Ihnen dem Netzwerk eine Verbindung herzustellen, oder ®...
- Seite 27 DER OPTIONALE PULSMESSER persönlichen Fitnessziele, indem er Ihnen ermöglicht, Ihre Herzfrequenz während des Trainings kontinuier- Ob es Ihr Ziel lich zu überprüfen. Um einen Pulsmesser zu kaufen, sehen Sie bitte auf der Vorderseite dieser Anleitung ist, Fett abzu- nach. bauen oder Ihr Herz-Kreislauf- System zu Hinweis: Der Trainingscomputer ist mit Bluetooth...
- Seite 28 DAS GERÄT ZUSAMMENKLAPPEN UND TRANSPORTIEREN DAS LAUFBANDGERÄT ZUSAMMENKLAPPEN DAS LAUFBANDGERÄT TRANSPORTIEREN Um ein Beschädigen des Laufbandgeräts zu Bevor Sie das Laufbandgerät transportieren, klappen vermeiden, stellen Sie die Neigung auf null, bevor Sie es wie links beschrieben zusammen. VORSICHT: Sie das Laufbandgerät zusammenklappen. Dann Vergewissern Sie sich, dass die Lagerungsarre- ziehen Sie den Schlüssel ab und ziehen das tierung eingerastet ist.
- Seite 29 WARTUNG UND FEHLERSUCHE WARTUNG FEHLER: Der Strom schaltet sich während des Gebrauchs aus Regelmäßige Wartung ist für die optimale Leistung des Geräts und zur minimalen Abnutzung der Teile a. Überprüfen Sie den Netzschalter (siehe Abbildung sehr wichtig. Überprüfen Sie bei jeder Verwendung links).
- Seite 30 FEHLER: Das Laufband verlangsamt sich, wenn FEHLER: Das Laufband ist zwischen den man darauf geht Fußleisten nicht mittig ausgerichtet a. WICHTIG: Falls das Laufband an den Fußleis- a. Falls ein Verlängerungskabel benötigt wird, ver- ten (D) reibt, könnte das Laufband beschädigt wenden Sie nur ein Dreileiterkabel von 2 mm Querschnitt und höchstens 1,5 m Länge.
- Seite 31 FEHLER: Die Computeranzeigen funktionieren b. Wenn der Trainingscomputer nicht richtig hochge- nicht richtig fahren werden kann oder der Trainingscomputer abstürzt und nicht reagiert, stellen Sie die Werk- a. Falls der Trainingscomputer die Geschwindigkeit seinstellungen des Trainingscomputers wieder her. WICHTIG: Dies löscht alle benutzerdefinierten oder Distanz nicht korrekt registriert, ziehen Sie zunächst den Schlüssel vom Trainingscomputer Einstellungen, die Sie am Trainingscomputer...
- Seite 32 TRAININGSRICHTLINIEN Aerobes Training – Ist es Ihr Ziel, Ihr Herz-Kreis- WARNUNG: lauf-System zu stärken, dann müssen Sie aerobes Bevor Sie mit Training betreiben. Diese Aktivität verbraucht über diesem oder irgendeinem anderen Trainings- einen längeren Zeitraum große Mengen von Sauerstoff. programm beginnen, konsultieren Sie Ihren Für aerobes Training passen Sie die Intensität Ihres Arzt.
- Seite 33 EMPFOHLENE DEHNÜBUNGEN Die richtige Form für verschiedene, grundlegende Dehnübungen ist rechts abgebildet. Bewegen Sie sich beim Dehnen langsam. Nie wippen. 1. Sich nach den Zehen strecken Stehen Sie mit leicht gebeugten Beinen und beugen Sie langsam Ihren Oberkörper von der Hüfte aus nach vorn. Entspannen Sie den Rücken und die Schultern, während Sie die Hände so weit wie möglich nach Ihren Zehen ausstrecken.
- Seite 34 TEILELISTE Modell-Nr. PFTL15820-INT.6 R0322A Anz. Beschreibung Anz. Beschreibung 3/8" x 1 1/4" Schraube Bandführung #8 x 1/2" Schraube Linke Rahmenabdeckung 3/8" x 2 3/8" Schraube Rechte Rahmenabdeckung 3/8" x 1 3/4" Schraube Antriebswalze/Rolle #8 x 3/4" Schraube 9/32" Plastik-Abstandhalter #10 x 3/4" Schraube Steuerungsklemme 5/16"...
- Seite 35 Anz. Beschreibung Anz. Beschreibung Linke Basisabdeckung Große Metallbuchse Rechte Basisabdeckung Große Plastikbuchse Linke innere Basisabdeckung Computerschwenkplatte Rechte innere Basisabdeckung Kabelabdeckung Durchführung Schnellsteuerungscomputer Trainingscomputer Computerrahmenplatte Computerbasis Computerabdeckung Linke Ablage #8 x 3/4" Bohrschraube Rechte Ablage #8 x 5/8" Linsenkopfschraube Ventilatorschraube Hauptcomputer Ventilator Reedschalter Computerrahmenkappe...
- Seite 36 EXPLOSIONSZEICHNUNG A Modell-Nr. PFTL15820-INT.6 R0322A...
- Seite 37 EXPLOSIONSZEICHNUNG B Modell-Nr. PFTL15820-INT.6 R0322A...
- Seite 38 EXPLOSIONSZEICHNUNG C Modell-Nr. PFTL15820-INT.6 R0322A...
- Seite 39 EXPLOSIONSZEICHNUNG D Modell-Nr. PFTL15820-INT.6 R0322A...
- Seite 40 BESTELLUNG VON ERSATZTEILEN Um Ersatzteile zu bestellen, sehen Sie bitte auf der Vorderseite dieser Anleitung nach. Damit wir Ihnen behilflich sein können, halten Sie folgende Informationen bereit, wenn Sie uns kontaktieren: • Die Modellnummer und Seriennummer des Produkts (siehe Vorderseite dieser Anleitung) •...
