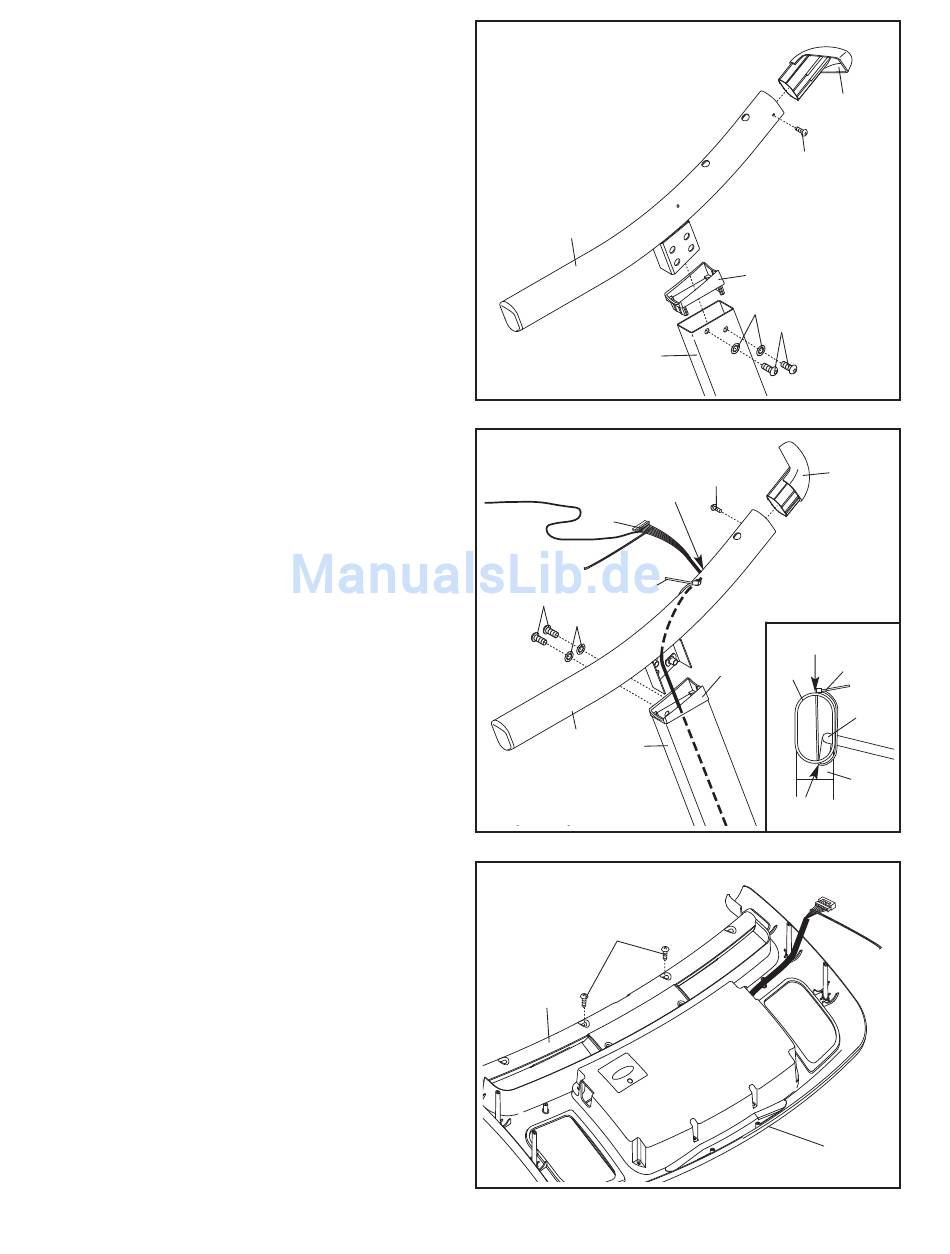

8. Drücken Sie eine vordere Haltestangenend-
kappe (97) in die linke Haltestange (35) hinein.
Befestigen Sie die vordere Haltestangenend-
kappe mit einer #8 x 3/4" Haltestangenschraube
(15).
Drücken Sie eine Pfosteneinlage (110) in den
linken Pfosten (74) hinein. Stellen Sie die linke
Haltestange (35) auf die Pfosteneinlage.
Befestigen Sie die linke Haltestange (35) mit
zwei 3/8" x 1 1/4" Bolzen (7) und zwei 3/8"
Zahnscheiben (9). Ziehen Sie die Bolzen fest.
9. Halten Sie die rechte Haltestange (33) an den
rechten Pfosten (78) hin. Schieben Sie den
Pfostendraht (38) durch die Pfosteneinlage
(110), durch das Loch unten in der rechten
Haltestange und aus dem großen Loch auf der
Seite der rechten Haltestange heraus.
Schieben Sie die beigelegte Plastik-Befestigung
durch die Löcher in der rechten Haltestange
(33), wie angedeutet. Schauen Sie in die rechte
Haltestange hinein. Vergewissern Sie sich,
dass die Plastikbefestigung den
Pfostendraht (38) an der Seite festhält, wie in
der Detailzeichnung angedeutet. Ziehen Sie
die Plastikbefestigung dann fest.
Drücken Sie eine vordere Haltestangen-
endkappe (97) auf die rechte Haltestange (33).
Befestigen Sie die vordere
Haltestangenendkappe mit einer #8 x 3/4"
Haltestangenschraube (15).
Befestigen Sie die rechte Haltestange (33) mit
zwei 3/8" x 1 1/4" Bolzen (7) und zwei 3/8"
Zahnscheiben (9). Ziehen Sie die Bolzen fest.
10. Legen Sie die Computeranlage mit der
Oberseite nach unten auf ein weiches Tuch, um
Kratzer auf der Oberfläche zu vermeiden.
Entfernen Sie die zwei angedeuteten Schrauben
(B) vom Unterteil der Pulsstange (95). Diese
Schrauben werden nicht mehr gebraucht.
8
35
74
9
Großes Loch
38
Plastikband
7
9
33
78
10
B
95
9
97
15
110
9
7
97
15
Befes-
Loch
tigung
110
33
38
110
Loch
Computerbauteil
