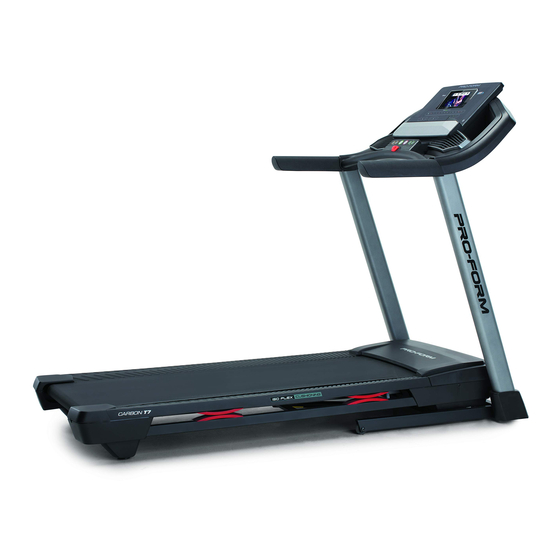

Modell-Nr. PFTL87720-INT.0
Serien-Nr.
Notieren Sie die Seriennummer für
späteres Nachschlagen an der Stelle
oben.
Aufkleber
mit
Serien-Nr.
KUNDENDIENST
Wenn Sie Fragen haben oder wenn
Teile fehlen oder beschädigt sind,
kontaktieren Sie den Kundendienst
(siehe Informationen unten), oder
kontaktieren Sie das Geschäft, wo
Sie dieses Produkt gekauft haben.
0800 589 09 88
Mo.–Fr. 8:00–17:00 MEZ
Internetseite:
iconsupport.eu/de
E-Mail:
csuk@iconeurope.com
VORSICHT
Lesen Sie alle Vorsichtsmaßnah-
men und Anweisungen in dieser
Anleitung, bevor Sie dieses Gerät
benutzen. Bewahren Sie diese
Anleitung für späteres Nach-
schlagen auf.
GEBRAUCHSANLEITUNG
T7
T7
iconeurope.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pro-Form CARBON T7
Inhaltszusammenfassung für Pro-Form CARBON T7
- Seite 1 Modell-Nr. PFTL87720-INT.0 Serien-Nr. GEBRAUCHSANLEITUNG Notieren Sie die Seriennummer für späteres Nachschlagen an der Stelle oben. Aufkleber Serien-Nr. KUNDENDIENST Wenn Sie Fragen haben oder wenn Teile fehlen oder beschädigt sind, kontaktieren Sie den Kundendienst (siehe Informationen unten), oder kontaktieren Sie das Geschäft, wo Sie dieses Produkt gekauft haben.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS PLATZIERUNG DES WARNAUFKLEBERS ............2 WICHTIGE VORSICHTSMASSNAHMEN. -
Seite 3: Wichtige Vorsichtsmassnahmen
WICHTIGE VORSICHTSMASSNAHMEN WARNUNG: Um das Risiko von Verbrennungen, Bränden, Stromschlägen und Verletzungen zu verringern, lesen Sie alle wichtigen Vorsichtsmaßnahmen und Anweisungen in die- ser Anleitung sowie alle Warnungen an Ihrem Laufbandgerät, bevor Sie das Laufbandgerät benutzen. ICON übernimmt keine Verantwortung für Personen- oder Sachschäden, die durch dieses Produkt oder seine Benutzung entstehen. -
Seite 4: Gerät Zusammenklappen Und Trans
17. Lesen Sie sinnerfassend über das Notstopp- 23. Beim Zusammenklappen oder Bewegen des verfahren und probieren Sie dieses Verfahren Laufbandgeräts vergewissern Sie sich, dass aus, bevor Sie das Laufbandgerät benutzen die Lagerungsarretierung den Rahmen in der (siehe DEN STROM EINSCHALTEN auf Seite Lagerungsposition sichert. -
Seite 5: Bevor Sie Anfangen
Vielen Dank, dass Sie sich für das neue PROFORM Anleitung noch Fragen haben, sehen Sie bitte auf der ® CARBON T7 Laufbandgerät entschieden haben. Das Vorderseite dieser Anleitung nach. Damit wir Ihnen CARBON T7 Laufbandgerät bietet eine beeindru- besser helfen können, notieren Sie sich die Modell- und... -
Seite 6: Schaubild Zur Identifizierung Der Teile
SCHAUBILD ZUR IDENTIFIZIERUNG DER TEILE Verwenden Sie die Abbildungen unten, um die Kleinteile zu identifizieren, die Sie zur Montage brauchen. Die Zahl in Klammern unter jeder Abbildung ist die Kennnummer des Teils, die mit der TEILELISTE am Ende die- ser Anleitung übereinstimmt. Die Zahl nach der Kennnummer bezieht sich auf die Anzahl der Teile, die für die Montage gebraucht werden. -
Seite 7: Montage
MONTAGE • Die Montage erfordert zwei Personen. • Linke Teile sind mit einem „L“ oder dem Wort „Left“ und rechte Teile mit einem „R“ oder dem • Legen Sie alle Teile auf eine geräumte Fläche Wort „Right“ markiert. und entfernen Sie die Verpackungsmaterialien. Werfen Sie die Verpackungsmaterialien nicht •... - Seite 8 2. Achten Sie darauf, dass das Netzkabel nicht eingesteckt ist. Entfernen Sie das Band, das das Pfostenkabel (88) an der Vorderseite der Basis (97) festhält. Als Nächstes identifizieren Sie den rechten Pfosten (86). Lassen Sie eine zweite Person den rechten Pfosten an die Basis (97) halten. Siehe Nebenbild.
- Seite 9 4. Halten Sie den rechten Pfosten (86) an die Basis (97). Achten Sie darauf, das Pfostenkabel (88) nicht einzuklemmen. Führen Sie zwei 3/8" x 2 3/8" Schrauben (3) mit zwei 3/8" Zahnscheiben (11) in den Oberteil der Halterung am rechten Pfosten (86). Drehen Sie die zwei Schrauben lose in die Basis (97) ein.
- Seite 10 6. Identifizieren Sie die linke und die rechte Haltestange (80, 81). Befestigen Sie die rechte Haltestange mit zwei 5/16" x 2 1/4" Schrauben (7) und zwei 5/16" Zahnscheiben (12) an der gezeigten Stelle am rechten Pfosten (86). Drehen Sie anfangs beide Schrauben lose ein, dann ziehen Sie diese fest.
- Seite 11 8. Mit der Hilfe einer zweiten Person halten Sie die Computereinheit (F) an den rechten Pfosten (86). Als Nächstes führen Sie das Pfostenkabel (88) durch die gezeigte Bandschlaufe (G). Verbinden Sie das Pfostenkabel (88) mit dem Kabel (H) von der Computereinheit (F). Die Steckverbinder sollen ohne Schwierigkeit ineinander passen und einschnappen.
- Seite 12 10. WICHTIG: Um ein Beschädigen der Quer- stange (87) zu vermeiden, benutzen Sie keine Elektrowerkzeuge und ziehen Sie die #10 x 3/4" Schrauben (6) nicht zu fest an. Befestigen Sie die Querstange (87) mit vier #10 x 3/4" Schrauben (6) und vier 1/4" Zahnscheiben (10) an den Haltestangen (80, 81).
- Seite 13 12. Hinweis: Wenn das Laufbandgerät auf einer glatten Fläche montiert wird, rollt es mög- licherweise bei diesem Schritt etwas nach vorn. Heben Sie den Rahmen (60) in die aufrechte Position. WICHTIG: Heben Sie den Rahmen nicht weiter an als zur vertikalen Position. Lassen Sie eine zweite Person den Rahmen halten, bis Schritt 14 vollendet ist.
- Seite 14 14. Entfernen Sie die 5/16" Mutter (39) und den 5/16" x 2 1/4" Bolzen (29) von der Halterung der Arretierungsquerstange (31). 39 L Richten Sie das obere Ende der Lagerungs- arretierung (35) auf die Halterung der Arretie- rungsquerstange (31) aus und führen Sie den 5/16"...
-
Seite 15: Das Laufbandgerät Verwenden
DAS LAUFBANDGERÄT VERWENDEN DAS NETZKABEL ANSCHLIESSEN Befolgen Sie die unten angeführten Schritte, um das Netzkabel einzustecken. Dieses Produkt muss geerdet sein. Sollte es zu einer Fehlfunktion oder Betriebsstörung kommen, 1. Stecken Sie das gezeigte Ende des Netzkabels (A) bietet Erdung den Weg des geringsten Widerstands in die Buchse am Laufbandgerät (B). -
Seite 16: Den Warnaufkleber Anbringen
COMPUTERDIAGRAMM DEN WARNAUFKLEBER ANBRINGEN Wenn Sie den manuellen Modus verwenden, können Sie die Geschwindigkeit und Neigung des Laufband- Finden Sie die englischsprachigen Warnungen am geräts auf Tastendruck ändern. Während des Trainings Trainingscomputer. Dieselben Warnungen in anderen zeigt der Trainingscomputer sofortige Trainingsrück- Sprachen findet man auf dem beigefügten Aufkleber- meldungen an. -
Seite 17: Den Strom Einschalten
DEN STROM EINSCHALTEN DEN TOUCHSCREEN VERWENDEN WICHTIG: Sollte das Laufbandgerät kalten Der Trainingscomputer hat ein eingebautes Tablet mit Temperaturen ausgesetzt worden sein, lassen Sie farbigem Touchscreen. Die folgenden Informationen es erst auf Raumtemperatur erwärmen, bevor Sie werden Ihnen dabei helfen, sich mit der fortgeschritte- den Strom einschalten. -
Seite 18: Den Trainingscomputer Einrichten
DEN TRAININGSCOMPUTER EINRICHTEN 5. Auf Firmware-Aktualisierungen überprüfen. Richten Sie den Trainingscomputer ein, bevor Sie das Zuerst berühren Sie Ihren Namen oder das Wort Hello (hallo) auf dem Bildschirm und berühren Laufbandgerät das erste Mal verwenden. Sie dann Settings (Einstellungen). Als Nächstes 1. -
Seite 19: Den Manuellen Modus Verwenden
DEN MANUELLEN MODUS VERWENDEN 4. Nach Wunsch die Neigung des Laufbandgeräts verändern. 1. Den Schlüssel in den Trainingscomputer stecken. Um die Neigung des Laufbandgeräts zu ändern, drücken Sie die Erhöhungstaste und Verringe- Siehe DEN STROM EINSCHALTEN auf Seite rungstaste Incline (Neigung) oder eine der num- 17. -
Seite 20: Ein Kartenworkout Verwenden
6. Den Ventilator auf Wunsch einschalten. 2. Das Hauptmenü oder die Workout-Bibliothek wählen. Der Ventilator verfügt Berühren Sie Home (Ausgang) oder Browse über verschiedene Geschwindigkeitsein- (durchsuchen) auf dem Bildschirm, um entweder stellungen. Drücken Sie das Hauptmenü oder die Workout-Bibliothek zu mehrmals die Tasten wählen. -
Seite 21: Ein Selbstgezeichnetes Kartenworkout Verwenden
5. Ihren Fortschritt mit den Display-Modi EIN SELBSTGEZEICHNETES KARTENWORKOUT verfolgen. VERWENDEN Siehe Schritt 5 auf Seite 19. Hinweis: Um ein selbstgezeichnetes Kartenworkout zu verwenden, muss der Trainingscomputer mit 6. Den Ventilator auf Wunsch einschalten. einem drahtlosen Netzwerk verbunden sein (siehe EINE VERBINDUNG MIT EINEM DRAHTLOSEN Siehe Schritt 6 auf Seite 20. -
Seite 22: Ein Distanz- Oder Zeitworkout Verwenden
5. Das Workout beginnen. EIN DISTANZ- ODER ZEITWORKOUT VERWENDEN Berühren Sie Start auf dem Bildschirm, um das Hinweis: Um ein Distanz- oder Zeitworkout zu verwen- Workout zu starten. Einen Moment nachdem Sie den, muss der Trainingscomputer mit einem drahtlosen die Taste berührt haben, beginnt das Laufband sich Netzwerk verbunden sein (siehe EINE VERBINDUNG zu bewegen. -
Seite 23: Computereinstellungen Ändern
5. Wählen Sie ein Distanz- oder Zeitworkout, COMPUTEREINSTELLUNGEN ÄNDERN das Sie zuvor Ihrem Verzeichnis auf iFit.com hinzugefügt haben. WICHTIG: Einige der Einstellungen und Funktionen sind möglicherweise nicht aktiviert. Manchmal wirkt Berühren Sie das Kalender-Symbol, um ein sich eine Firmware-Aktualisierung so aus, dass der Distanz- oder Zeitworkout von Ihrem Verzeichnis Trainingscomputer ein wenig anders funktioniert. - Seite 24 3. Die Maßeinheit und andere Einstellungen 6. Das Neigungssystem des Laufbandgeräts anpassen. kalibrieren. Berühren Sie Calibrate Incline (Neigung kalibrie- Um die Maßeinheit, die Zeitzone oder andere Einstellungen anzupassen, berühren Sie ren) und anschließend Begin (beginnen), um das Equipment Settings (Geräte-Einstellungen) und Neigungssystem zu kalibrieren.
-
Seite 25: Eine Verbindung Mit Einem Drahtlosen Netzwerk Herstellen
EINE VERBINDUNG MIT EINEM DRAHTLOSEN Um die Tastatur zu verwenden, siehe DEN NETZWERK HERSTELLEN TOUCHSCREEN VERWENDEN auf Seite 17. Der Trainingscomputer ist WLAN-fähig, was Ihnen Wenn der Trainingscomputer mit Ihrem drahtlosen ermöglicht, eine drahtlose Netzwerkverbindung Netzwerk verbunden ist, erscheint neben dem einzurichten. -
Seite 26: Das Lautsprechersystem Benutzen
DAS LAUTSPRECHERSYSTEM BENUTZEN DER OPTIONALE PULSMESSER Um Musik oder Hörbücher während des Trainings Ob es Ihr Ziel durch das Lautsprechersystem des Trainingscom- ist, Fett abzu- puters abzuspielen, stecken Sie ein Audiokabel, das bauen oder Ihr einen 3,5 mm Klinkenstecker an beiden Enden hat Herz-Kreislauf- (nicht mitgeliefert), in die Buchse am Trainingscom- System zu... -
Seite 27: Das Gerät Zusammenklappen Und Transportieren
DAS GERÄT ZUSAMMENKLAPPEN UND TRANSPORTIEREN DAS LAUFBANDGERÄT ZUSAMMENKLAPPEN DAS LAUFBANDGERÄT TRANSPORTIEREN Um ein Beschädigen des Laufbandgeräts zu ver- Bevor Sie das Laufbandgerät transportieren, klappen meiden, stellen Sie die Neigung auf null, bevor Sie Sie es wie links beschrieben zusammen. VORSICHT: das Laufbandgerät zusammenklappen. -
Seite 28: Wartung Und Fehlersuche
WARTUNG UND FEHLERSUCHE WARTUNG c. Überprüfen Sie den Netzschalter, der am Rahmen des Laufbandgeräts in der Nähe des Netzkabels zu Regelmäßige Wartung ist für die optimale Leistung des finden ist. Steht der Schalter wie abgebildet hervor Geräts und zur minimalen Abnutzung der Teile sehr (A), dann ist der Schalter ausgelöst worden. - Seite 29 FEHLER: Das Laufband verlangsamt sich, wenn FEHLER: Das Laufband ist zwischen den man darauf geht Fußleisten nicht mittig ausgerichtet a. WICHTIG: Falls das Laufband an den Fußleis- a. Falls ein Verlängerungskabel benötigt wird, ver- ten (D) reibt, könnte das Laufband beschädigt wenden Sie nur ein Dreileiterkabel von 2 mm Querschnitt und höchstens 1,5 m Länge.
- Seite 30 FEHLER: Die Computeranzeigen funktionieren b. Wenn der Trainingscomputer nicht richtig hochge- nicht richtig fahren werden kann oder der Trainingscomputer abstürzt und nicht reagiert, stellen Sie die Werk- a. Falls der Trainingscomputer die Geschwindigkeit seinstellungen des Trainingscomputers wieder her. WICHTIG: Dies löscht alle benutzerdefinierten oder Distanz nicht korrekt registriert, ziehen Sie zunächst den Schlüssel vom Trainingscomputer ab Einstellungen, die Sie am Trainingscomputer...
-
Seite 31: Trainingsrichtlinien
TRAININGSRICHTLINIEN Aerobes Training – Ist es Ihr Ziel, Ihr Herz-Kreislauf- WARNUNG: System zu stärken, dann müssen Sie aerobes Training Bevor Sie mit diesem betreiben. Diese Aktivität verbraucht über einen längeren oder irgendeinem anderen Trainingsprogramm Zeitraum große Mengen von Sauerstoff. Für aerobes beginnen, konsultieren Sie Ihren Arzt. -
Seite 32: Empfohlene Dehnübungen
EMPFOHLENE DEHNÜBUNGEN Die richtige Form für verschiedene, grundlegende Dehnübungen ist rechts abgebildet. Bewegen Sie sich beim Dehnen langsam. Nie wippen. 1. Sich nach den Zehen strecken Stehen Sie mit leicht gebeugten Beinen und beugen Sie langsam Ihren Oberkörper von der Hüfte aus nach vorn. Entspannen Sie den Rücken und die Schultern, während Sie die Hände so weit wie möglich nach Ihren Zehen ausstrecken. - Seite 33 NOTIZEN...
-
Seite 34: Teileliste
TEILELISTE Modell-Nr. PFTL87720-INT.0 R1020A Anz. Beschreibung Anz. Beschreibung 3/8" x 1 1/4" Schraube 1/2" Stift 3/8" x 1 3/4" Schraube Antriebswalze/Rolle 3/8" x 2 3/8" Schraube Steuerungsklemme #8 x 3/4" Schraube Elektronikplatte #8 x 1/2" Schraube Kabelbinder #10 x 3/4" Schraube 5/16"... -
Seite 35: Beschreibung
Anz. Beschreibung Anz. Beschreibung Klemme M8 x 102mm Bolzen Magnet M8 x 20mm Bolzen Motorbuchse M8,4 Zahnscheibe M4 Mutter M8 Kontermutter M4 x 10mm Bolzen M8 Flanschmutter Filter Motorhalterung Motor-Isolator – Gebrauchsanleitung Hinweis: Technische Änderungen ohne Ankündigung vorbehalten. Auf der Rückseite dieser Anleitung finden Sie Informationen zur Bestellung von Ersatzteilen. -
Seite 36: Explosionszeichnung
EXPLOSIONSZEICHNUNG A Modell-Nr. PFTL87720-INT.0 R1020A... - Seite 37 EXPLOSIONSZEICHNUNG B Modell-Nr. PFTL87720-INT.0 R1020A 38 33...
- Seite 38 EXPLOSIONSZEICHNUNG C Modell-Nr. PFTL87720-INT.0 R1020A 2 11...
- Seite 39 EXPLOSIONSZEICHNUNG D Modell-Nr. PFTL87720-INT.0 R1020A...
-
Seite 40: Bestellung Von Ersatzteilen
BESTELLUNG VON ERSATZTEILEN Um Ersatzteile zu bestellen, sehen Sie bitte auf der Vorderseite dieser Anleitung nach. Damit wir Ihnen behilflich sein können, halten Sie folgende Informationen bereit, wenn Sie uns kontaktieren: • Die Modellnummer und Seriennummer des Produkts (siehe Vorderseite dieser Anleitung) •...
