1
2
3
4

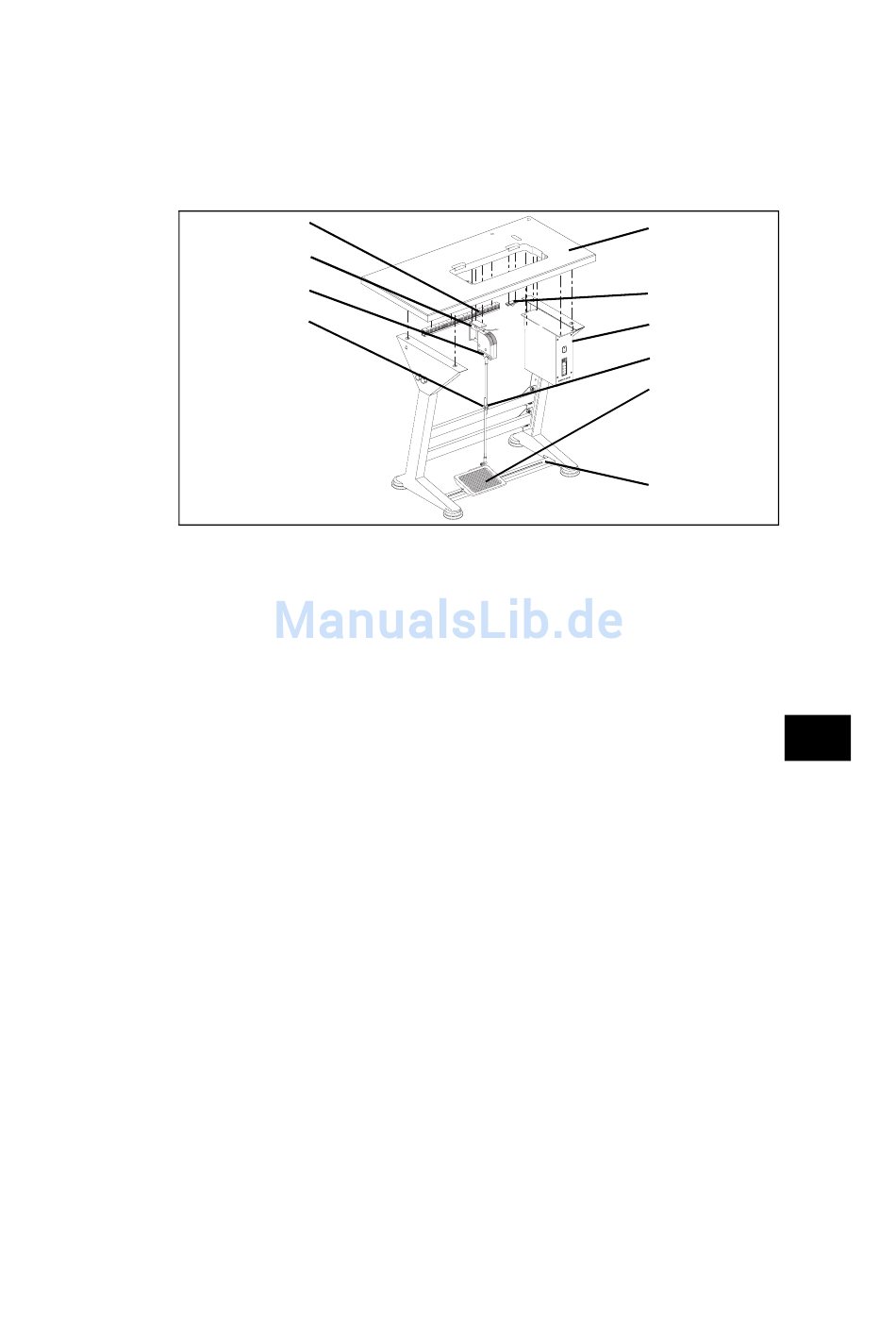

5.3 Monter la commande

–
Avec 4 vis, visser la commande (7) sous le dessus de table (5).
–
Attacher le câble d'alimentation de la commande avec la bride de délestage sous
le dessus de table.

5.4 Monter le transmetteur de valeurs prescrites

–
Visser la cornière (2) sous le dessus de table (5).
–
Visser le transmetteur de valeurs prescrites (3) à la cornière (2).
5.5 Attacher la conduite de câble
–
Visser la conduite de câble (1) sous le dessus de table (5).
5.6 Monter la pédale
–
Attacher la pédale (9) à l'entretoise (10).
–
Pour les raisons ergonomiques aligner la pédale (9) latéralement comme suit:
Le milieu de la pédale doit se trouver à peu près sous l'aiguille.
Afin de faciliter l'alignement de la pédale l'entretoise (10) est pourvue de trous
oblongs.
–
Accrocher la tringlerie (8) avec les cuvettes au transmetteur de valeurs prescrites
et à la pédale (9).
–
Desserrer la vis (4).
–
Ajuster la hauteur de la tringlerie de manière à donner une inclinaison de 10° à la
pédale non chargée.
–
Resserrer la vis (4).
5
6
7
8
9
10
F
15
