magyar
► Csavarja be a csavart (2).
► A talp jobb felét (3) oldalt tegye rá a fedélre.
► Csavarja be a csavart (5).
► Csavarja be a csavarokat (4) és húzza meg szorosra.
► Húzza meg a csavart (2) és a csavart (5).
A talpat nem kell többé leszerelni.

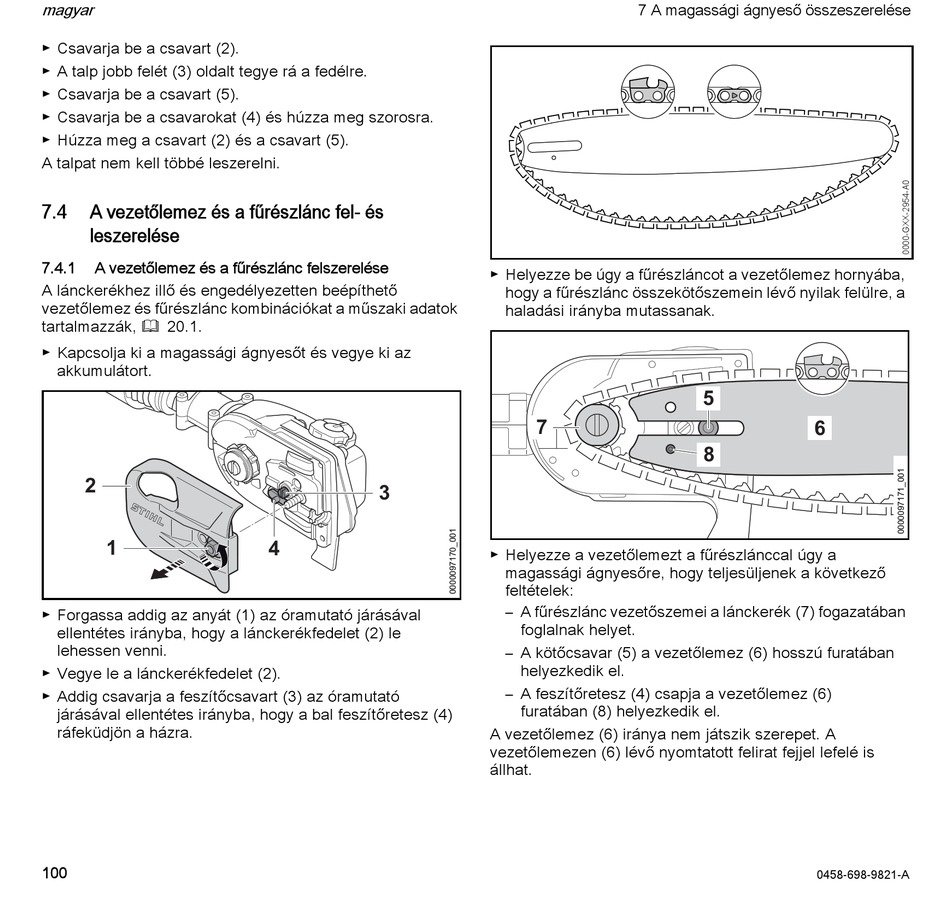

7.4 A vezetőlemez és a fűrészlánc fel- és
leszerelése
7.4.1 A vezetőlemez és a fűrészlánc felszerelése
A lánckerékhez illő és engedélyezetten beépíthető
vezetőlemez és fűrészlánc kombinációkat a műszaki adatok
tartalmazzák, @ 20.1.
► Kapcsolja ki a magassági ágnyesőt és vegye ki az
akkumulátort.
2
1
► Forgassa addig az anyát (1) az óramutató járásával
ellentétes irányba, hogy a lánckerékfedelet (2) le
lehessen venni.
► Vegye le a lánckerékfedelet (2).
► Addig csavarja a feszítőcsavart (3) az óramutató
járásával ellentétes irányba, hogy a bal feszítőretesz (4)
ráfeküdjön a házra.
100
3
4
7 A magassági ágnyeső összeszerelése
► Helyezze be úgy a fűrészláncot a vezetőlemez hornyába,
hogy a fűrészlánc összekötőszemein lévő nyilak felülre, a
haladási irányba mutassanak.
7
► Helyezze a vezetőlemezt a fűrészlánccal úgy a
magassági ágnyesőre, hogy teljesüljenek a következő
feltételek:
– A fűrészlánc vezetőszemei a lánckerék (7) fogazatában
foglalnak helyet.
– A kötőcsavar (5) a vezetőlemez (6) hosszú furatában
helyezkedik el.
– A feszítőretesz (4) csapja a vezetőlemez (6)
furatában (8) helyezkedik el.
A vezetőlemez (6) iránya nem játszik szerepet. A
vezetőlemezen (6) lévő nyomtatott felirat fejjel lefelé is
állhat.
5
6
8
0458-698-9821-A
