română
15 Butonul
Butonul acţionat prin apăsare activează LED-urile de pe
acumulator.
16 Pârghie de blocare
Pârghia de blocare blochează acumulatorul în
compartimentul acumulatorului.
17 Compartimentul acumulatorului
Compartimentul acumulatorului adăposteşte
acumulatorul.
18 Capac
Capacul are rolul unui locţiitor pentru un
Smart Connector 2 A.
19 Mâner de comandă
Mânerul de comandă serveşte la comanda, susţinerea şi
ghidarea emondorului de înălţime.
20 Blocatorul manetei de cuplare
Blocatorul fixează maneta de cuplare.
21 Cursor de deblocare
Cursorul de deblocare serveşte la pornirea emondorului
de înălţime.
22 LED-ul
LED-ul indică starea emondorului de înălţime.
23 Clapete
Clapetele servesc la agăţarea sistemului de transport.
24 Manetă de cuplare
Maneta de cuplare porneşte şi opreşte emondorul.
25 Filtrul de aer
Filtrul de aer filtrează aerul aspirat de către motor.
26 Picior de reazem
Piciorul de reazem serveşte la aşezarea emondorului de
înălţime pe podea.
# Plăcuţă de identificare cu seria maşinii
210
3.2

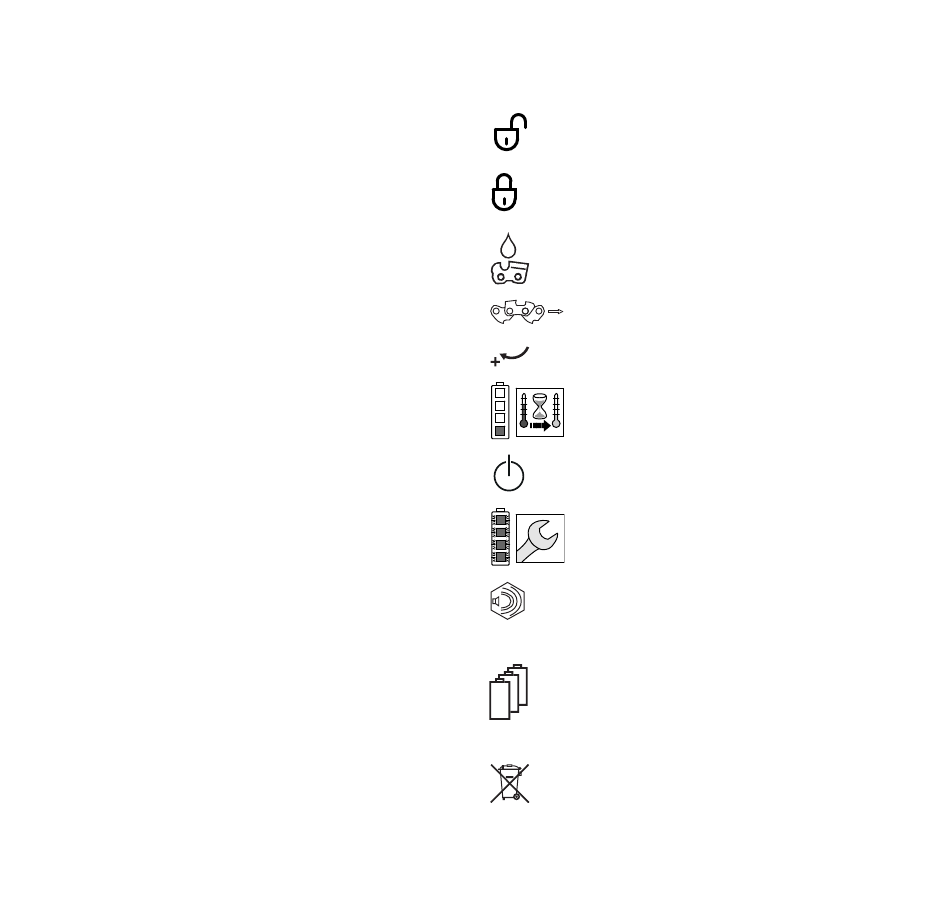

Simboluri

Pot exista simboluri pe emondorul de înălţime şi pe
acumulator, iar acestea semnifică următoarele:
În această poziţie, piuliţa de fixare este deschisă. Tija
poate fi scoasă.
În această poziţie, piuliţa de fixare este închisă. Nu
este posibilă scoaterea tijei.
Acest simbol indică rezervorul de ulei pentru uleiul
adeziv pentru lanţuri de ferăstrău.
Acest simbol indică sensul de rotaţie a lanţului
de ferăstrău.
Sens de rotaţie pentru întinderea lanţului de ferăstrău
1 LED aprins roşu. Acumulatorul este prea
fierbinte sau prea rece.
Acest simbol marchează cursorul de deblocare.
4 LED-uri clipesc în roşu. Defecţiune la
acumulator.
Nivelul calculat de putere acustică conform
L
Directivei 2000/14/CE în dB(A), pentru a se
WA
putea compara nivelul emisiei de zgomot al
produselor.
Informaţia de lângă simbol indică conţinutul de
energie al acumulatorului, conform specificaţiilor din
partea producătorului de celule. Conţinutul de
energie aflat la dispoziţie pentru utilizare este mai
mic.
Nu aruncaţi produsul la gunoiul menajer.
