български
13 Светодиоди
Светодиодите показват състоянието на зареждане
на акумулаторната батерия и евентуални
неизправности.
14 Акумулаторна батерия
Акумулаторната батерия захранва телескопичната
прътова кастрачка с енергия.
15 Бутон
С този бутон се активират светодиодите на
акумулаторната батерия.
16 Блокиращ лост
Посредством блокиращия лост акумулаторната
батерия се задържа в предвиденото за нея приемно
гнездо.
17 Приемно гнездо за акумулаторната батерия
В това гнездо се поставя акумулаторната батерия.
18 Покривен капак
Покривният капак служи като запазено място за
Smart Connector 2 A.
19 Дръжка за управление
Дръжката за управление служи за управление,
носене и водене на телескопичната прътова
кастрачка.
20 Блокировка на лоста за ръчно включване/изключване
С блокировката на лоста за ръчно
включване/изключване се деблокира лостът за ръчно
включване/изключване.
21 Освобождаващ шибър
Освобождаващият шибър служи за включване на
телескопичната прътова кастрачка.
22 Светодиод
Светодиодът показва статуса на телескопичната
прътова кастрачка.
23 Скоба
Скобата служи за окачване на самара.
166
24 Лост за ръчно включване/изключване
Лостът за ръчно включване/изключване включва и
изключва телескопичната прътова кастрачка.
25 Въздушен филтър
Въздушният филтър филтрира засмуквания от
двигателя въздух.
26 Подпорно краче
Подпорното краче се използва за поставяне на
телескопичната прътова кастрачка на земята.
# Табелка с техническите данни с машинния номер

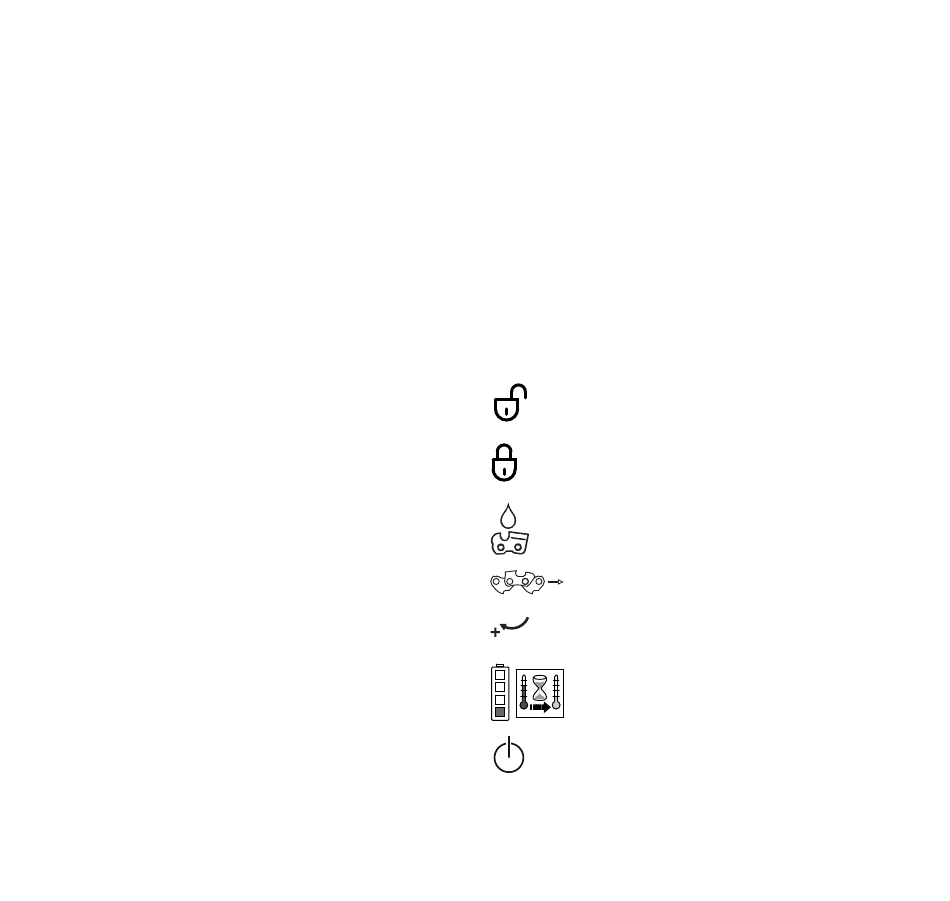

3.2 Символи
Символите могат да се намират върху телескопичната
прътова кастрачка и върху акумулаторната батерия и
означават следното:
В тази позиция затягащата гайка е отворена.
Стебловидното тяло може да бъде извадено.
В тази позиция затягащата гайка е затворена.
Стебловидното тяло не може да се извади.
С този символ се обозначава резервоара за
адхезионно масло за режещата верига.
С този символ се показва посоката на
движение на режещата верига.
Посока на въртене за опъване на режещата
верига
1 светодиод свети в червено в червено.
Акумулаторната батерия е силно загряла или
силно се е охладила.
Този символ обозначава освобождаващия шибър.
3 Преглед на съдържанието
