ISOMETER® isoCHA425
Isolationsüberwachungsgerät für ungeerdete DC-Systeme (IT-Systeme)
DC 50 V bis 400 V
Software-Version: D0612 V1.xx
Insulation monitoring device for unearthed DC systems (IT systems)
DC 50 V up to 400 V
Software version: D0612 V1.xx
isoCHA425_D00352_01_Q_DEEN/ 10.2019
Kurzanleitung/Quickstart DE/EN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bender ISOMETER isoCHA425
Inhaltszusammenfassung für Bender ISOMETER isoCHA425
- Seite 1 ISOMETER® isoCHA425 Isolationsüberwachungsgerät für ungeerdete DC-Systeme (IT-Systeme) DC 50 V bis 400 V Software-Version: D0612 V1.xx Insulation monitoring device for unearthed DC systems (IT systems) DC 50 V up to 400 V Software version: D0612 V1.xx isoCHA425_D00352_01_Q_DEEN/ 10.2019 Kurzanleitung/Quickstart DE/EN...
-
Seite 2: Intended Use
ISOMETER® isoCHA425 Information! Information! Lesen Sie ergänzend zu dieser Read the corresponding manual in additi- Kurzanleitung das entsprechende on to this quickstart. Handbuch. Downloadable at: www.bender.de/en/ Herunterladbar auf: www.bender.de/ser- service-support/downloads vice-support/downloadbereich Gerätetyp/Type of device Ausführung/ Version Handbuch Nr./Manual No. Art.-Nr./Art. No. -
Seite 3: Montage
ISOMETER® isoCHA425 Montage Installation Click & Click! Alle Maße in mm All dimensions in mm isoCHA425_D00352_01_Q_DEEN/ 10.2019... -
Seite 4: Wiring Diagram
ISOMETER® isoCHA425 Anschlussbild Wiring diagram Test / Reset A1 A2 isoCHA425 < ISOMETER MENU COM465IP RS-485 isoCHA425_D00352_01_Q_DEEN/ 10.2019... -
Seite 5: Legende Zum Anschlussbild
ISOMETER® isoCHA425 Legende zum Anschlussbild Wiring diagram legend Klemme/ Terminal Anschlüsse/ Connections A1, A2 Anschluss an die Versorgungsspannung U über Schmelzsiche- rung: Bei Versorgung aus IT-System beide Leitungen absichern.*/ Connection to the supply voltage U via a fuse: If supplied from an IT system, both lines have to be protected by a fuse.* E, KE Jede Klemme jeweils separat an PE anschließen:... -
Seite 6: Menü-Übersicht
ISOMETER® isoCHA425 Menü-Übersicht Menu overview Measurement display Standard display Menu selection Menu Enter t > 5 min. R [kΩ] Enter C [µF] U L1 L2 [ V] Parameter selection UL1 [ V] UL2 [ V] R [ %] . . . U R [kΩ] Enter Optional Password... -
Seite 7: Display Elements

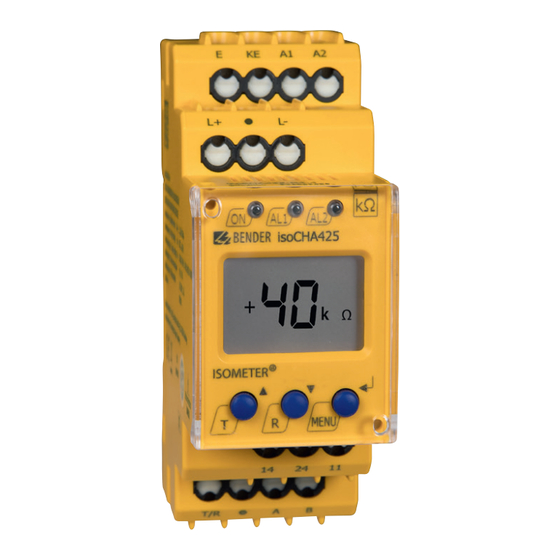

ISOMETER® isoCHA425 Display-Elemente Display elements Gerätefront/ Device front/Display Funktion/ Function grün/green - On gelb/yellow - Alarm gelb/yellow - Alarm ON AL1 AL2 Aufwärts-Taste/Up button Test-Taste/Test button (> 1,5 s drücken/press > 1.5 s) Bei gedrückter Test-Taste werden die Display-Elemente angezeigt./By pressing and holding the test button, the display elements are indicated. -
Seite 8: Supply Voltage
ISOMETER® isoCHA425 Technische Daten Technical data ()* = Werkseinstellung ()* = Factory settings Isolationskoordination nach IEC 60664-1/ Insulation coordination acc. to IEC 60664-1/ IEC 60664-3 IEC 60664-3 Bemessungsspannung ..............400 V Rated voltage ................400 V Überspannungskategorie ..............III Overvoltage category ..............III Versorgungsspannung Supply voltage Versorgungsspannung U ....AC 100…240 V/DC 24…240 V... - Seite 9 ISOMETER® isoCHA425 Schnittstelle Interface Schnittstelle/Protokoll ....RS-485/BMS, Modbus RTU, isoData Interface/protocol .......RS-485/BMS, Modbus RTU, isoData Baudrate .................... Baud rate ....................BMS (9,6 kBit/s), Modbus RTU (einstellbar), isoData (115,2 kBits/s) ...BMS (9.6 kBit/s), Modbus RTU (selectable), isoData (115.2 kBits/s) Leitungslänge (9,6 kBits/s) ..........≤ 1 200 m Cable length (9.6 kBits/s) ..........≤...
- Seite 10 ISOMETER® isoCHA425 isoCHA425_D00352_01_Q_DEEN/ 10.2019...
- Seite 11 ISOMETER® isoCHA425 isoCHA425_D00352_01_Q_DEEN/ 10.2019...
- Seite 12 Nachdruck und Vervielfältigung Reprinting and duplicating nur mit Genehmigung des Herausgebers. only with permission of the publisher. Bender GmbH & Co. KG Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Deutschland PO Box 1161 • 35301 Gruenberg • Germany Londorfer Str.
