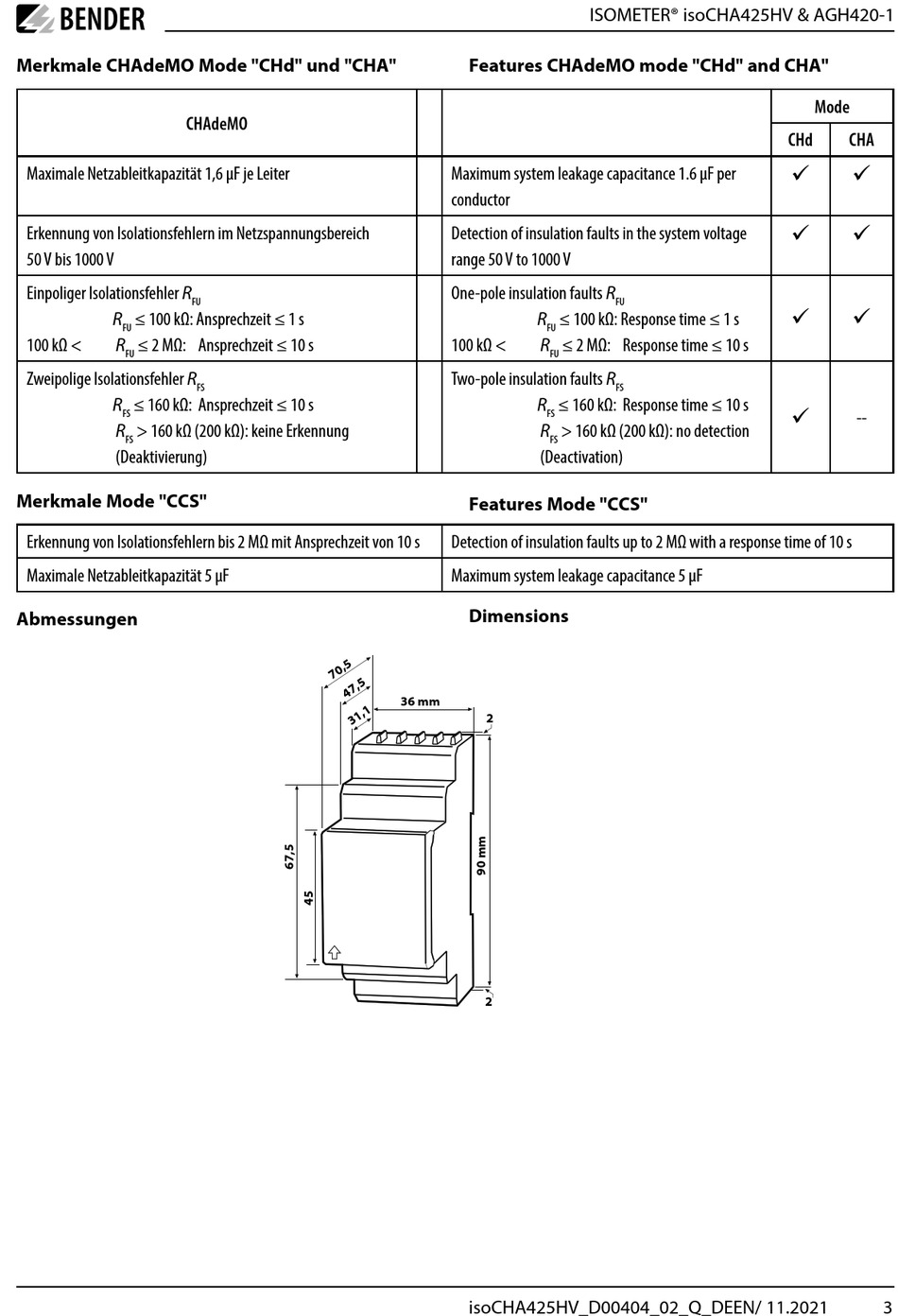

Merkmale CHAdeMO Mode "CHd" und "CHA"
CHAdeMO
Maximale Netzableitkapazität 1,6 µF je Leiter
Erkennung von Isolationsfehlern im Netzspannungsbereich
50 V bis 1000 V
Einpoliger Isolationsfehler R
R ≤ 100 kΩ: Ansprechzeit ≤ 1 s
FU
100 kΩ < R ≤ 2 MΩ: Ansprechzeit ≤ 10 s
FU
Zweipolige Isolationsfehler R
R
≤ 160 kΩ: Ansprechzeit ≤ 10 s
FS
R > 160 kΩ (200 kΩ): keine Erkennung
FS
(Deaktivierung)
Merkmale Mode "CCS"
Erkennung von Isolationsfehlern bis 2 MΩ mit Ansprechzeit von 10 s
Maximale Netzableitkapazität 5 µF
Abmessungen
FU
FS
Features CHAdeMO mode "CHd" and CHA"
Maximum system leakage capacitance 1.6 μF per
conductor
Detection of insulation faults in the system voltage
range 50 V to 1000 V
One-pole insulation faults R
R ≤ 100 kΩ: Response time ≤ 1 s
FU
100 kΩ < R ≤ 2 MΩ: Response time ≤ 10 s
FU
Two-pole insulation faults R
R
≤ 160 kΩ: Response time ≤ 10 s
FS
R > 160 kΩ (200 kΩ): no detection
FS
(Deactivation)
Features Mode "CCS"
Detection of insulation faults up to 2 MΩ with a response time of 10 s
Maximum system leakage capacitance 5 μF
Dimensions
36 mm
2
2
isoCHA425HV_D00404_02_Q_DEEN/ 11.2021
ISOMETER® isoCHA425HV & AGH420-1
FU
FS
Mode
CHd CHA
 
 
 

--
3
