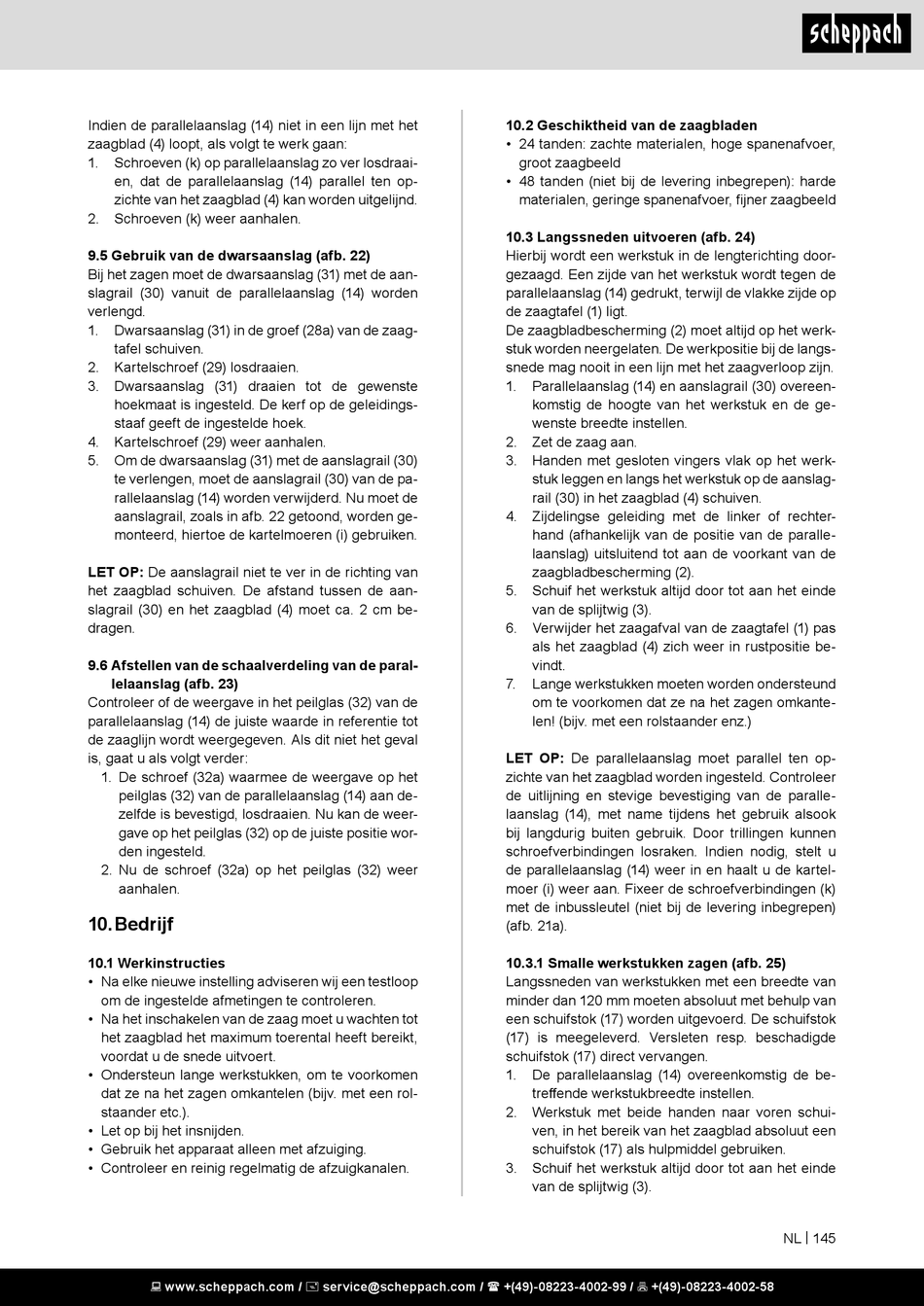

Indien de parallelaanslag (14) niet in een lijn met het
zaagblad (4) loopt, als volgt te werk gaan:
1. Schroeven (k) op parallelaanslag zo ver losdraai-
en, dat de parallelaanslag (14) parallel ten op-
zichte van het zaagblad (4) kan worden uitgelijnd.
2. Schroeven (k) weer aanhalen.
9.5 Gebruik van de dwarsaanslag (afb. 22)
Bij het zagen moet de dwarsaanslag (31) met de aan-
slagrail (30) vanuit de parallelaanslag (14) worden
verlengd.
1. Dwarsaanslag (31) in de groef (28a) van de zaag-
tafel schuiven.
2. Kartelschroef (29) losdraaien.
3. Dwarsaanslag (31) draaien tot de gewenste
hoekmaat is ingesteld. De kerf op de geleidings-
staaf geeft de ingestelde hoek.
4. Kartelschroef (29) weer aanhalen.
5. Om de dwarsaanslag (31) met de aanslagrail (30)
te verlengen, moet de aanslagrail (30) van de pa-
rallelaanslag (14) worden verwijderd. Nu moet de
aanslagrail, zoals in afb. 22 getoond, worden ge-
monteerd, hiertoe de kartelmoeren (i) gebruiken.
LET OP: De aanslagrail niet te ver in de richting van
het zaagblad schuiven. De afstand tussen de aan-
slagrail (30) en het zaagblad (4) moet ca. 2 cm be-
dragen.
9.6 Afstellen van de schaalverdeling van de paral-
lelaanslag (afb. 23)
Controleer of de weergave in het peilglas (32) van de
parallelaanslag (14) de juiste waarde in referentie tot
de zaaglijn wordt weergegeven. Als dit niet het geval
is, gaat u als volgt verder:
1. De schroef (32a) waarmee de weergave op het
peilglas (32) van de parallelaanslag (14) aan de-
zelfde is bevestigd, losdraaien. Nu kan de weer-
gave op het peilglas (32) op de juiste positie wor-
den ingesteld.
2. Nu de schroef (32a) op het peilglas (32) weer
aanhalen.

10. Bedrijf

10.1 Werkinstructies
• Na elke nieuwe instelling adviseren wij een testloop
om de ingestelde afmetingen te controleren.
• Na het inschakelen van de zaag moet u wachten tot
het zaagblad het maximum toerental heeft bereikt,
voordat u de snede uitvoert.
• Ondersteun lange werkstukken, om te voorkomen
dat ze na het zagen omkantelen (bijv. met een rol-
staander etc.).
• Let op bij het insnijden.
• Gebruik het apparaat alleen met afzuiging.
• Controleer en reinig regelmatig de afzuigkanalen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
10.2 Geschiktheid van de zaagbladen
• 24 tanden: zachte materialen, hoge spanenafvoer,
groot zaagbeeld
• 48 tanden (niet bij de levering inbegrepen): harde
materialen, geringe spanenafvoer, fijner zaagbeeld
10.3 Langssneden uitvoeren (afb. 24)
Hierbij wordt een werkstuk in de lengterichting door-
gezaagd. Een zijde van het werkstuk wordt tegen de
parallelaanslag (14) gedrukt, terwijl de vlakke zijde op
de zaagtafel (1) ligt.
De zaagbladbescherming (2) moet altijd op het werk-
stuk worden neergelaten. De werkpositie bij de langs-
snede mag nooit in een lijn met het zaagverloop zijn.
1. Parallelaanslag (14) en aanslagrail (30) overeen-
komstig de hoogte van het werkstuk en de ge-
wenste breedte instellen.
2. Zet de zaag aan.
3. Handen met gesloten vingers vlak op het werk-
stuk leggen en langs het werkstuk op de aanslag-
rail (30) in het zaagblad (4) schuiven.
4. Zijdelingse geleiding met de linker of rechter-
hand (afhankelijk van de positie van de paralle-
laanslag) uitsluitend tot aan de voorkant van de
zaagbladbescherming (2).
5. Schuif het werkstuk altijd door tot aan het einde
van de splijtwig (3).
6. Verwijder het zaagafval van de zaagtafel (1) pas
als het zaagblad (4) zich weer in rustpositie be-
vindt.
7. Lange werkstukken moeten worden ondersteund
om te voorkomen dat ze na het zagen omkante-
len! (bijv. met een rolstaander enz.)
LET OP: De parallelaanslag moet parallel ten op-
zichte van het zaagblad worden ingesteld. Controleer
de uitlijning en stevige bevestiging van de paralle-
laanslag (14), met name tijdens het gebruik alsook
bij langdurig buiten gebruik. Door trillingen kunnen
schroefverbindingen losraken. Indien nodig, stelt u
de parallelaanslag (14) weer in en haalt u de kartel-
moer (i) weer aan. Fixeer de schroefverbindingen (k)
met de inbussleutel (niet bij de levering inbegrepen)
(afb. 21a).
10.3.1 Smalle werkstukken zagen (afb. 25)
Langssneden van werkstukken met een breedte van
minder dan 120 mm moeten absoluut met behulp van
een schuifstok (17) worden uitgevoerd. De schuifstok
(17) is meegeleverd. Versleten resp. beschadigde
schuifstok (17) direct vervangen.
1. De parallelaanslag (14) overeenkomstig de be-
treffende werkstukbreedte instellen.
2. Werkstuk met beide handen naar voren schui-
ven, in het bereik van het zaagblad absoluut een
schuifstok (17) als hulpmiddel gebruiken.
3. Schuif het werkstuk altijd door tot aan het einde
van de splijtwig (3).
