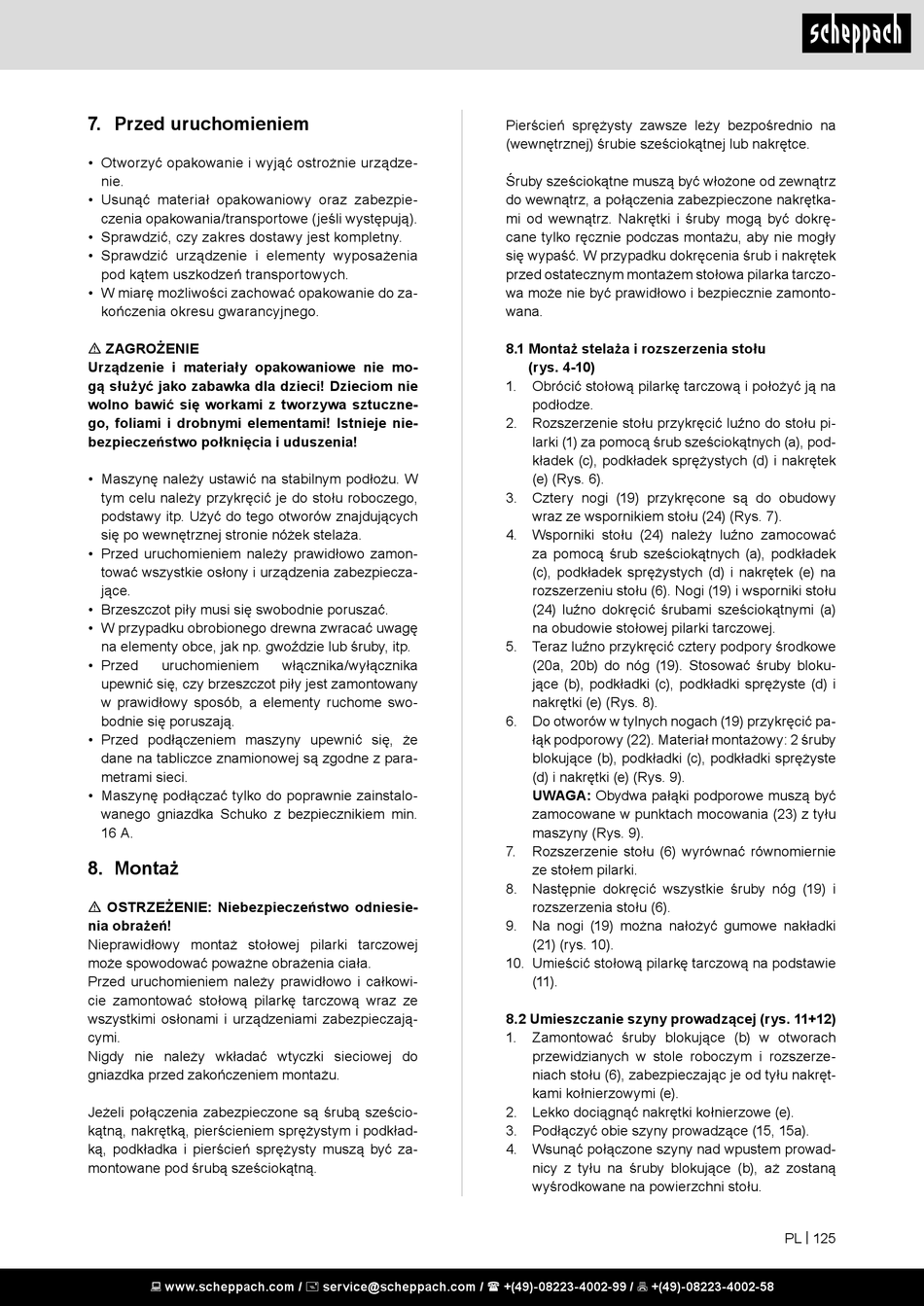

7. Przed uruchomieniem

• Otworzyć opakowanie i wyjąć ostrożnie urządze-
nie.
• Usunąć materiał opakowaniowy oraz zabezpie-
czenia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia
pod kątem uszkodzeń transportowych.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
m ZAGROŻENIE
Urządzenie i materiały opakowaniowe nie mo-
gą służyć jako zabawka dla dzieci! Dzieciom nie
wolno bawić się workami z tworzywa sztuczne-
go, foliami i drobnymi elementami! Istnieje nie-
bezpieczeństwo połknięcia i uduszenia!
• Maszynę należy ustawić na stabilnym podłożu. W
tym celu należy przykręcić je do stołu roboczego,
podstawy itp. Użyć do tego otworów znajdujących
się po wewnętrznej stronie nóżek stelaża.
• Przed uruchomieniem należy prawidłowo zamon-
tować wszystkie osłony i urządzenia zabezpiecza-
jące.
• Brzeszczot piły musi się swobodnie poruszać.
• W przypadku obrobionego drewna zwracać uwagę
na elementy obce, jak np. gwoździe lub śruby, itp.
• Przed uruchomieniem
upewnić się, czy brzeszczot piły jest zamontowany
w prawidłowy sposób, a elementy ruchome swo-
bodnie się poruszają.
• Przed podłączeniem maszyny upewnić się, że
dane na tabliczce znamionowej są zgodne z para-
metrami sieci.
• Maszynę podłączać tylko do poprawnie zainstalo-
wanego gniazdka Schuko z bezpiecznikiem min.
16 A.
8. Montaż
m OSTRZEŻENIE: Niebezpieczeństwo odniesie-
nia obrażeń!
Nieprawidłowy montaż stołowej pilarki tarczowej
może spowodować poważne obrażenia ciała.
Przed uruchomieniem należy prawidłowo i całkowi-
cie zamontować stołową pilarkę tarczową wraz ze
wszystkimi osłonami i urządzeniami zabezpieczają-
cymi.
Nigdy nie należy wkładać wtyczki sieciowej do
gniazdka przed zakończeniem montażu.
Jeżeli połączenia zabezpieczone są śrubą sześcio-
kątną, nakrętką, pierścieniem sprężystym i podkład-
ką, podkładka i pierścień sprężysty muszą być za-
montowane pod śrubą sześciokątną.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
włącznika/wyłącznika
Pierścień sprężysty zawsze leży bezpośrednio na
(wewnętrznej) śrubie sześciokątnej lub nakrętce.
Śruby sześciokątne muszą być włożone od zewnątrz
do wewnątrz, a połączenia zabezpieczone nakrętka-
mi od wewnątrz. Nakrętki i śruby mogą być dokrę-
cane tylko ręcznie podczas montażu, aby nie mogły
się wypaść. W przypadku dokręcenia śrub i nakrętek
przed ostatecznym montażem stołowa pilarka tarczo-
wa może nie być prawidłowo i bezpiecznie zamonto-
wana.
8.1 Montaż stelaża i rozszerzenia stołu
(rys. 4-10)
1. Obrócić stołową pilarkę tarczową i położyć ją na
podłodze.
2. Rozszerzenie stołu przykręcić luźno do stołu pi-
larki (1) za pomocą śrub sześciokątnych (a), pod-
kładek (c), podkładek sprężystych (d) i nakrętek
(e) (Rys. 6).
3. Cztery nogi (19) przykręcone są do obudowy
wraz ze wspornikiem stołu (24) (Rys. 7).
4. Wsporniki stołu (24) należy luźno zamocować
za pomocą śrub sześciokątnych (a), podkładek
(c), podkładek sprężystych (d) i nakrętek (e) na
rozszerzeniu stołu (6). Nogi (19) i wsporniki stołu
(24) luźno dokręcić śrubami sześciokątnymi (a)
na obudowie stołowej pilarki tarczowej.
5. Teraz luźno przykręcić cztery podpory środkowe
(20a, 20b) do nóg (19). Stosować śruby bloku-
jące (b), podkładki (c), podkładki sprężyste (d) i
nakrętki (e) (Rys. 8).
6. Do otworów w tylnych nogach (19) przykręcić pa-
łąk podporowy (22). Materiał montażowy: 2 śruby
blokujące (b), podkładki (c), podkładki sprężyste
(d) i nakrętki (e) (Rys. 9).
UWAGA: Obydwa pałąki podporowe muszą być
zamocowane w punktach mocowania (23) z tyłu
maszyny (Rys. 9).
7. Rozszerzenie stołu (6) wyrównać równomiernie
ze stołem pilarki.
8. Następnie dokręcić wszystkie śruby nóg (19) i
rozszerzenia stołu (6).
9. Na nogi (19) można nałożyć gumowe nakładki
(21) (rys. 10).
10. Umieścić stołową pilarkę tarczową na podstawie
(11).
8.2 Umieszczanie szyny prowadzącej (rys. 11+12)
1. Zamontować śruby blokujące (b) w otworach
przewidzianych w stole roboczym i rozszerze-
niach stołu (6), zabezpieczając je od tyłu nakręt-
kami kołnierzowymi (e).
2. Lekko dociągnąć nakrętki kołnierzowe (e).
3. Podłączyć obie szyny prowadzące (15, 15a).
4. Wsunąć połączone szyny nad wpustem prowad-
nicy z tyłu na śruby blokujące (b), aż zostaną
wyśrodkowane na powierzchni stołu.
