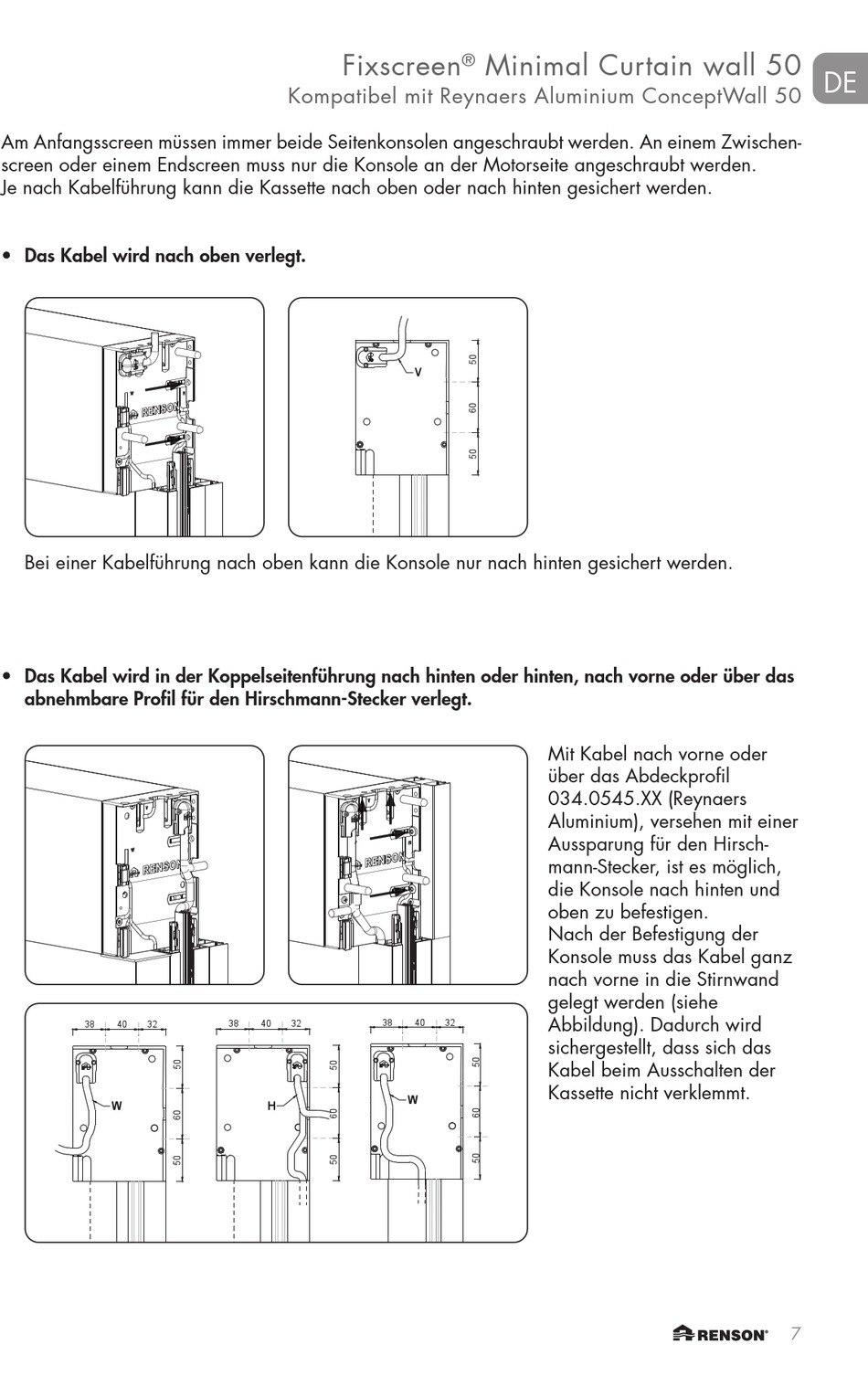

Renson Fixscreen Minimal Montageanleitung Seite 7

Am Anfangsscreen müssen immer beide Seitenkonsolen angeschraubt werden. An einem Zwischen-
screen oder einem Endscreen muss nur die Konsole an der Motorseite angeschraubt werden.
Je nach Kabelführung kann die Kassette nach oben oder nach hinten gesichert werden.
• Das Kabel wird nach oben verlegt.
110
Bei einer Kabelführung nach oben kann die Konsole nur nach hinten gesichert werden.
• Das Kabel wird in der Koppelseitenführung nach hinten oder hinten, nach vorne oder über das
abnehmbare Profil für den Hirschmann-Stecker verlegt.
38 40 32
114
V
H
38 40 32
H
38 40
38 40 32 38 40
38
110
V
W
H
W
Fixscreen
®
Kompatibel mit Reynaers Aluminium ConceptWall 50
V
32
38 40 32
32
40 32
V
W
W
Minimal Curtain wall 50
38 40 32
W
Mit Kabel nach vorne oder
über das Abdeckprofil
034.0545.XX (Reynaers
Aluminium), versehen mit einer
Aussparung für den Hirsch-
mann-Stecker, ist es möglich,
die Konsole nach hinten und
oben zu befestigen.
Nach der Befestigung der
Konsole muss das Kabel ganz
nach vorne in die Stirnwand
gelegt werden (siehe
Abbildung). Dadurch wird
38 40 32
sichergestellt, dass sich das
Kabel beim Ausschalten der
Kassette nicht verklemmt.
W
de
38 40 32
W
38 40 32
W
