Fixscreen
®
de
Kompatibel mit Reynaers Aluminium ConceptWall 50
CF1

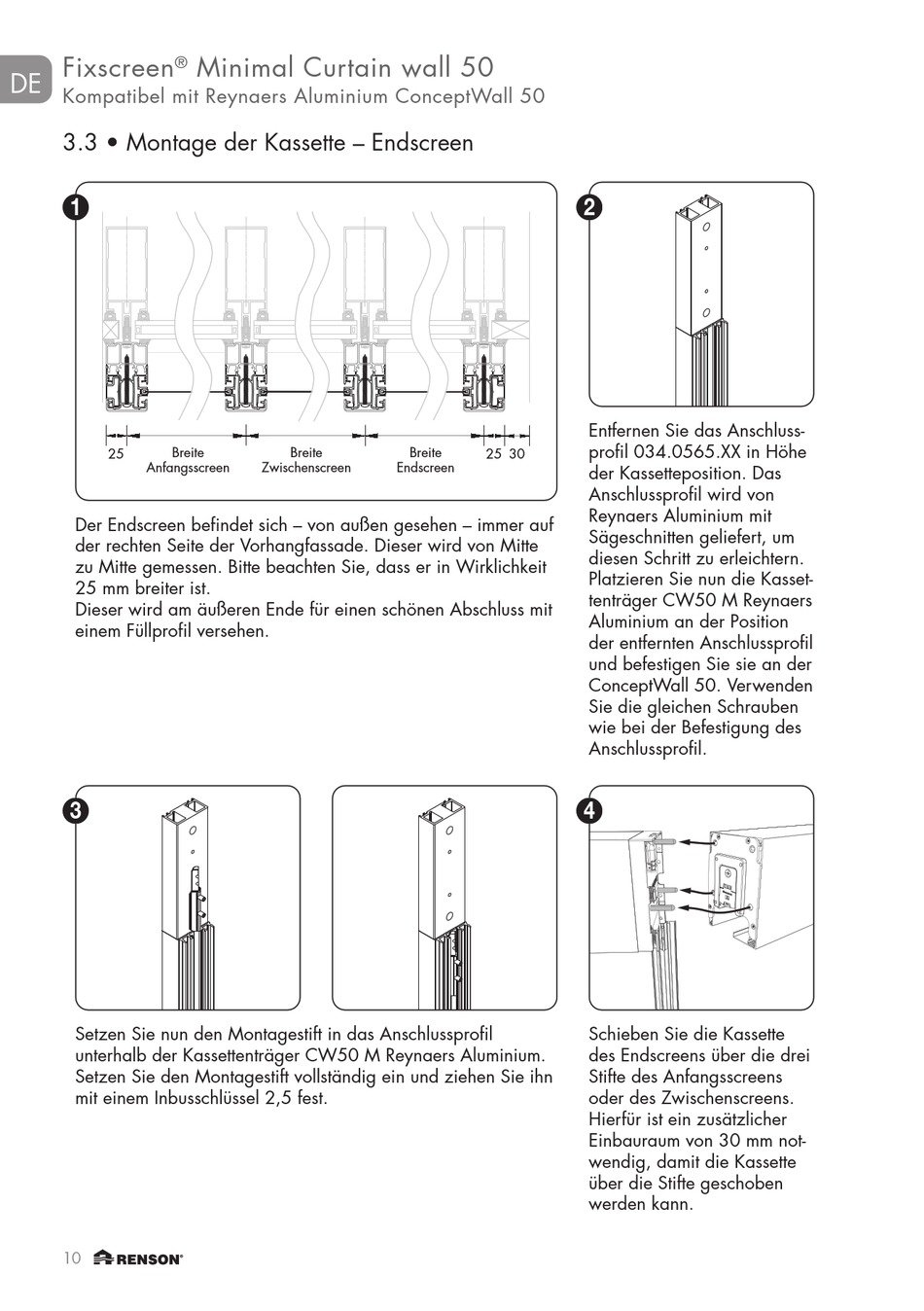

3.3 • Montage der Kassette – Endscreen
1
Breite
25
Anfangsscreen
Der Endscreen befindet sich – von außen gesehen – immer auf
der rechten Seite der Vorhangfassade. Dieser wird von Mitte
zu Mitte gemessen. Bitte beachten Sie, dass er in Wirklichkeit
25 mm breiter ist.
Dieser wird am äußeren Ende für einen schönen Abschluss mit
einem Füllprofil versehen.
3
Setzen Sie nun den Montagestift in das Anschlussprofil
unterhalb der Kassettenträger CW50 M Reynaers Aluminium.
Setzen Sie den Montagestift vollständig ein und ziehen Sie ihn
mit einem Inbusschlüssel 2,5 fest.
10
Minimal Curtain wall 50
CF2
Breite
Zwischenscreen
Breite
25 30
Endscreen
2
Entfernen Sie das Anschluss-
profil 034.0565.XX in Höhe
der Kassetteposition. Das
Anschlussprofil wird von
Reynaers Aluminium mit
Sägeschnitten geliefert, um
diesen Schritt zu erleichtern.
Platzieren Sie nun die Kasset-
tenträger CW50 M Reynaers
Aluminium an der Position
der entfernten Anschlussprofil
und befestigen Sie sie an der
ConceptWall 50. Verwenden
Sie die gleichen Schrauben
wie bei der Befestigung des
Anschlussprofil.
4
Schieben Sie die Kassette
des Endscreens über die drei
Stifte des Anfangsscreens
oder des Zwischenscreens.
Hierfür ist ein zusätzlicher
Einbauraum von 30 mm not-
wendig, damit die Kassette
über die Stifte geschoben
werden kann.
