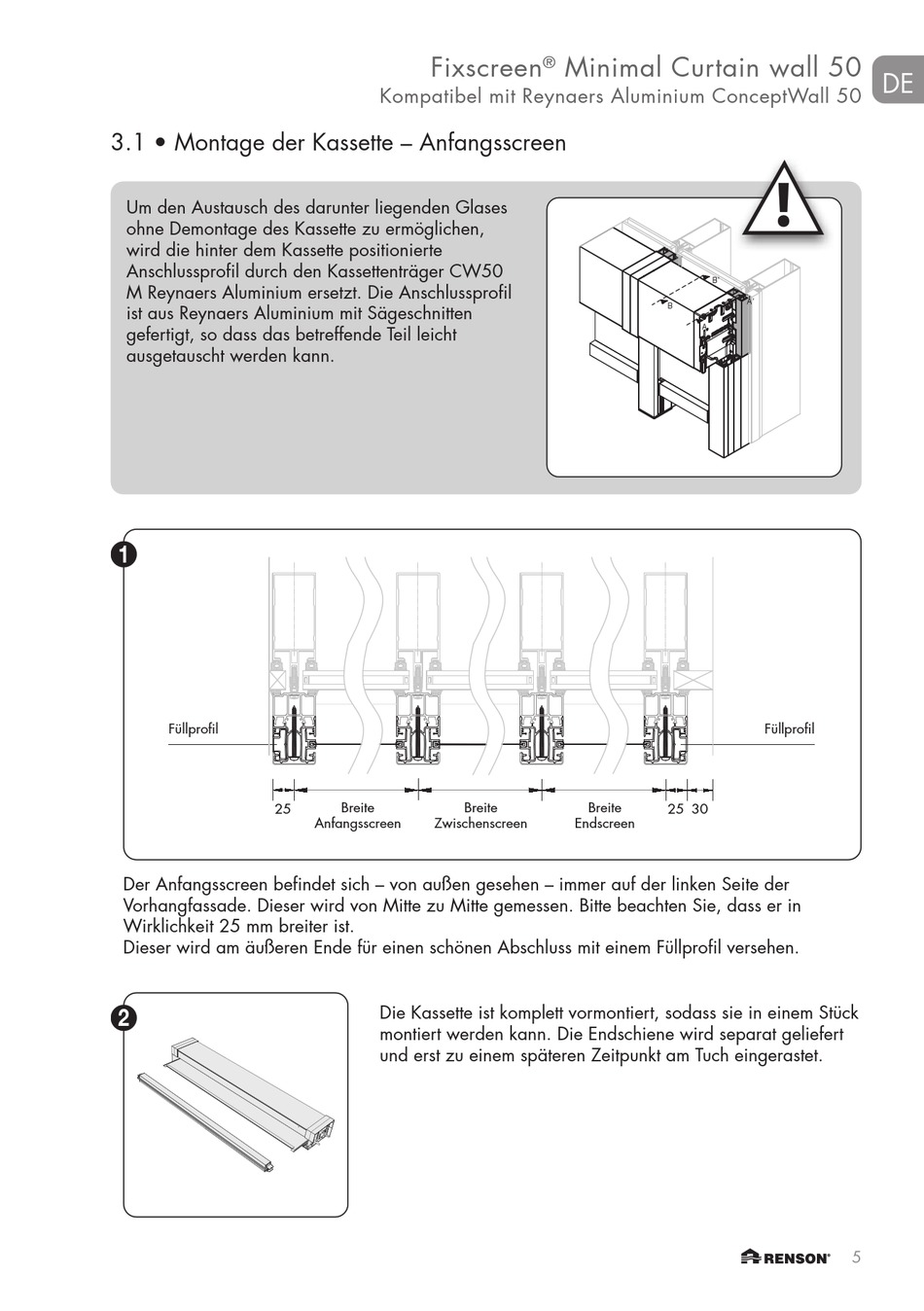

3.1 • Montage der Kassette – Anfangsscreen
Um den Austausch des darunter liegenden Glases
ohne Demontage des Kassette zu ermöglichen,
wird die hinter dem Kassette positionierte
Anschlussprofil durch den Kassettenträger CW50
M Reynaers Aluminium ersetzt. Die Anschlussprofil
ist aus Reynaers Aluminium mit Sägeschnitten
gefertigt, so dass das betreffende Teil leicht
ausgetauscht werden kann.
1
Füllprofil
25
Der Anfangsscreen befindet sich – von außen gesehen – immer auf der linken Seite der
Vorhangfassade. Dieser wird von Mitte zu Mitte gemessen. Bitte beachten Sie, dass er in
Wirklichkeit 25 mm breiter ist.
Dieser wird am äußeren Ende für einen schönen Abschluss mit einem Füllprofil versehen.
2
Fixscreen
Kompatibel mit Reynaers Aluminium ConceptWall 50
Max 25 mm
CF2
CF1
Breite
Breite
Anfangsscreen
Zwischenscreen
Die Kassette ist komplett vormontiert, sodass sie in einem Stück
montiert werden kann. Die Endschiene wird separat geliefert
und erst zu einem späteren Zeitpunkt am Tuch eingerastet.
Minimal Curtain wall 50
®
B'
B
A
110
Breite
25 30
Endscreen
de
A'
114
4
Füllprofil
5
