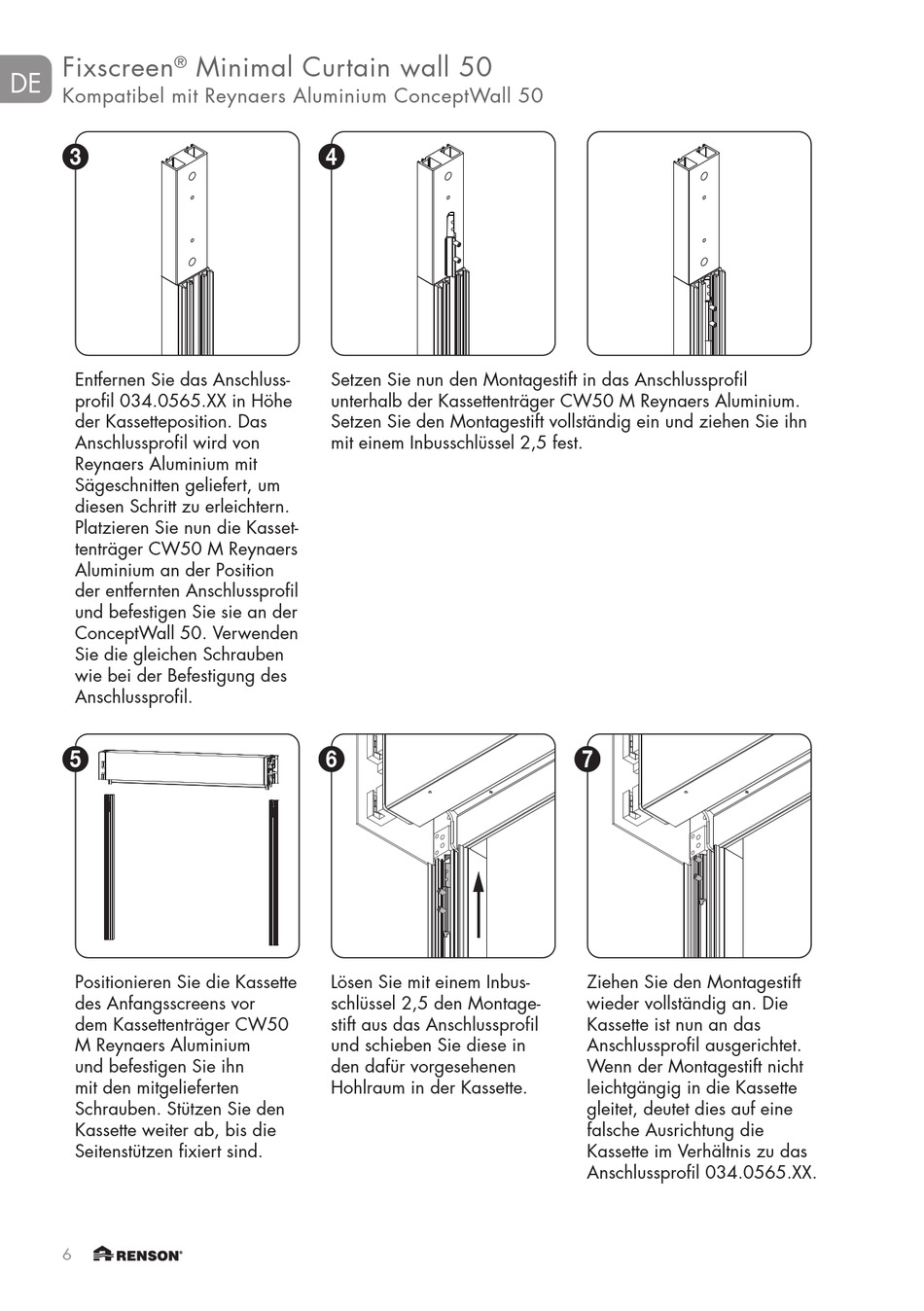

Renson Fixscreen Minimal Montageanleitung Seite 6

Fixscreen
®
de
Kompatibel mit Reynaers Aluminium ConceptWall 50
3
Entfernen Sie das Anschluss-
profil 034.0565.XX in Höhe
der Kassetteposition. Das
Anschlussprofil wird von
Reynaers Aluminium mit
Sägeschnitten geliefert, um
diesen Schritt zu erleichtern.
Platzieren Sie nun die Kasset-
tenträger CW50 M Reynaers
Aluminium an der Position
der entfernten Anschlussprofil
und befestigen Sie sie an der
ConceptWall 50. Verwenden
Sie die gleichen Schrauben
wie bei der Befestigung des
Anschlussprofil.
5
Positionieren Sie die Kassette
des Anfangsscreens vor
dem Kassettenträger CW50
M Reynaers Aluminium
und befestigen Sie ihn
mit den mitgelieferten
Schrauben. Stützen Sie den
Kassette weiter ab, bis die
Seitenstützen fixiert sind.
6
Minimal Curtain wall 50
4
Setzen Sie nun den Montagestift in das Anschlussprofil
unterhalb der Kassettenträger CW50 M Reynaers Aluminium.
Setzen Sie den Montagestift vollständig ein und ziehen Sie ihn
mit einem Inbusschlüssel 2,5 fest.
6
Lösen Sie mit einem Inbus-
schlüssel 2,5 den Montage-
stift aus das Anschlussprofil
und schieben Sie diese in
den dafür vorgesehenen
Hohlraum in der Kassette.
7
Ziehen Sie den Montagestift
wieder vollständig an. Die
Kassette ist nun an das
Anschlussprofil ausgerichtet.
Wenn der Montagestift nicht
leichtgängig in die Kassette
gleitet, deutet dies auf eine
falsche Ausrichtung die
Kassette im Verhältnis zu das
Anschlussprofil 034.0565.XX.
