Rücksetzen Des Wartungssignals (Servicebetrieb); Störungsbeseitigung; Diagnose; Statuscodes - Vaillant ecoTEC exclusiv VC 136/2-E Installations- Und Wartungsanleitung

7 Inspektion und Wartung
Wenn der Speicher korrekt geladen wird, erscheint im
Display der Statuscode „S.24".
Der angezeigte Statuscode wird zusätzlich erläutert
durch die Klartextanzeige „Warmwasser Brenner an".
Heizung

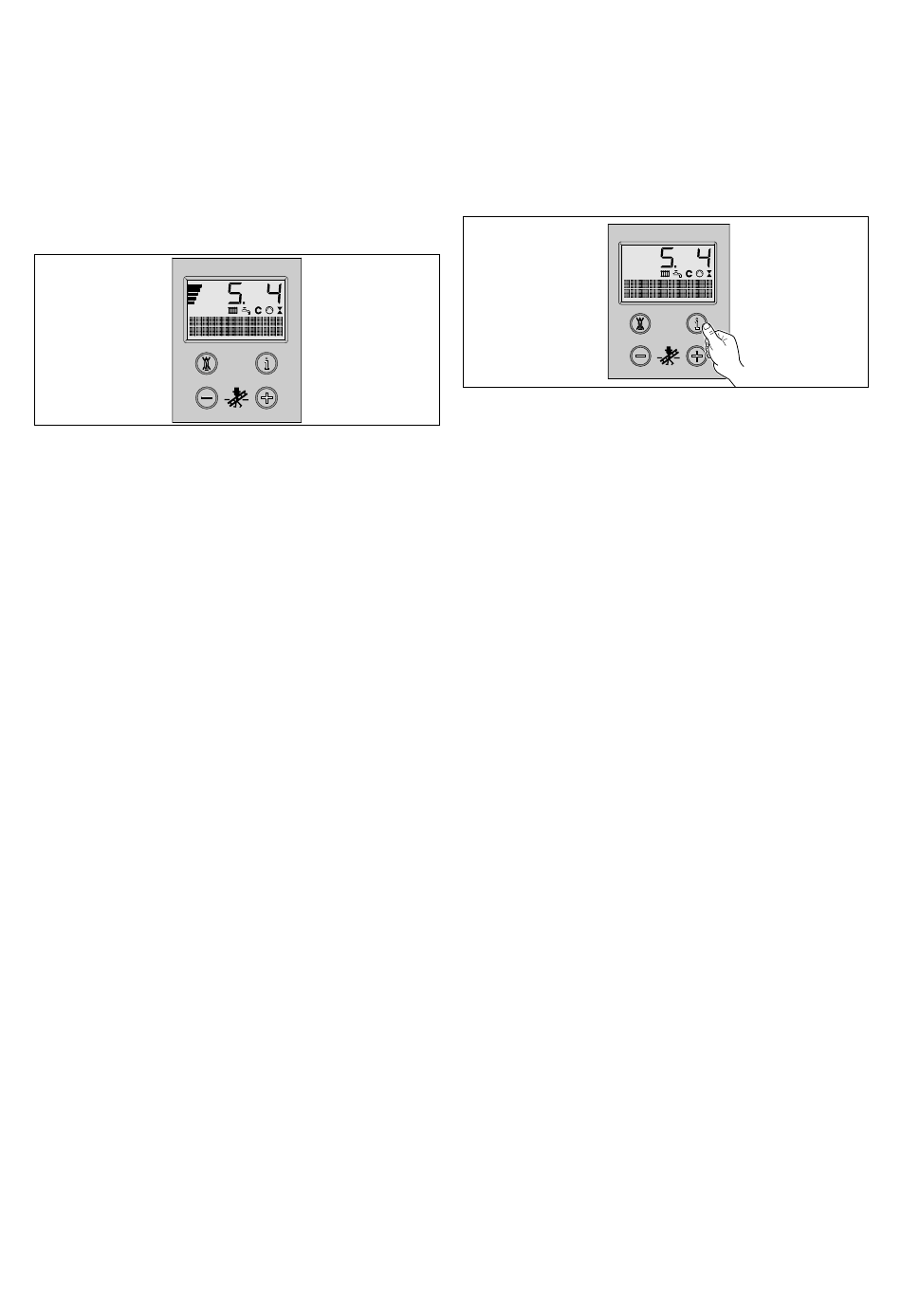

Abb. 7.10 Displayanzeige bei Heizbetrieb
• Schalten Sie das Gerät ein.
• Stellen Sie sicher, dass eine Wärmeanforderung vor-
liegt.
• Drücken Sie die Taste „i".
Wenn die Heizung korrekt läuft, erscheint im Display der
Statuscode „S.4".
Der angezeigte Statuscode wird zusätzlich erläutert
durch die Klartextanzeige „Heizung Brenner an".
7.6 Rücksetzen des Wartungssignals (Servicebetrieb)
Nach Wartung/Reparatur ist unter Diagnosepunkt d.86
die Servicefunktion zu deaktivieren und anschließend
wieder zu aktivieren.
• Drücken Sie gleichzeitig die Tasten „i" und „+".
• Halten Sie die Taste „+" solange gedrückt, bis im
Display d.89 erscheint.
• Drücken Sie die Taste „i", im Display erscheint „1".
• Drücken Sie die Taste „-", im Display erscheint „0".
• Halten Sie die Taste „i" 5 Sekunden gedrückt, bis die
Anzeige nicht mehr blinkt.
• Drücken Sie die Taste „+", im Display erscheint „1".
• Halten Sie die Taste „i" 5 Sekunden gedrückt, bis die
Anzeige nicht mehr blinkt.
Installations- und Wartungsanleitung Gas-Wandheizgeräte mit Brennwerttechnik ecoTEC /2 exclusiv
Störungsbeseitigung 8
8 Störungsbeseitigung

8.1 Diagnose

8.1.1 Statuscodes

Abb. 8.1 Displayanzeige der Statuscodes
Die Statuscodes, die Sie über das Display des DIA-
Systems erhalten, geben Ihnen Informationen über den
aktuellen Betriebszustand des Gerätes.
Bei gleichzeitigem Vorkommen mehrerer Betriebszu-
stände wird immer der wichtigste Statuscode angezeigt.
Die Anzeige der Statuscodes können Sie wie folgt
aufrufen:
• Drücken Sie die Taste „i" unterhalb des Displays.
Im Display erscheint der Statuscode, z. B. S.4 für
„Brennerbetrieb Heizung" (s. Tab. 8.1).
Der angezeigte Statuscode wird zusätzlich erläutert
durch eine Klartextanzeige, z. B. für S.4: „Heizung
Brenner an".
Die Anzeige der Statuscodes können Sie wie folgt
beenden:
• Drücken Sie die Taste „i" unterhalb des Displays
oder
• Betätigen Sie etwa 4 min keine Taste. Im Display
erscheint wieder die momentan aktuelle Heizungs-
Vorlauftemperatur.
39 39
