Aufbau - Vaillant ecoTEC exclusiv VC 136/2-E Installations- Und Wartungsanleitung

1 Gerätebeschreibung

1.2 Aufbau

14
13
12
11
10
9
8

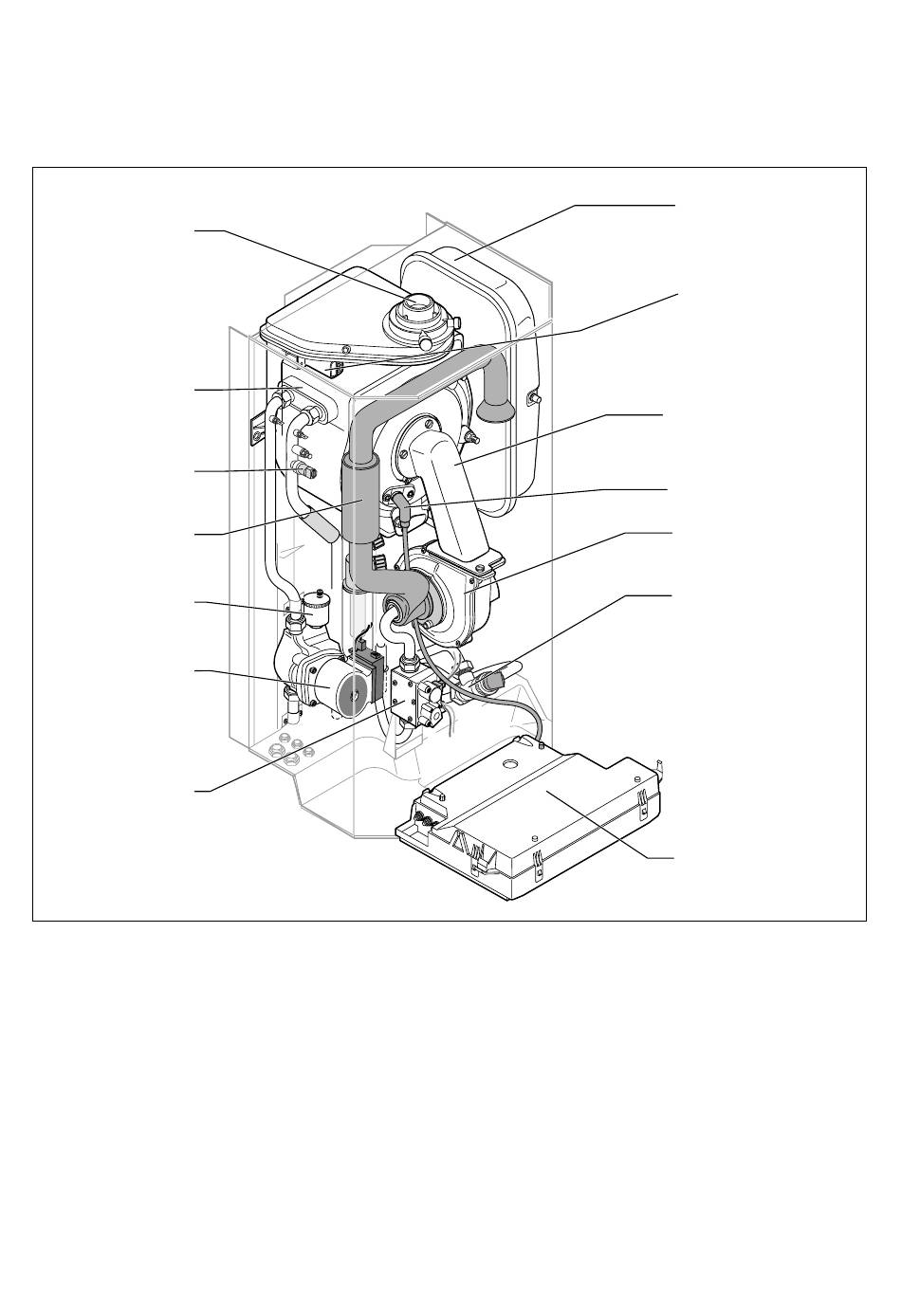

Abb. 1.1 Funktionselemente
Legende:
1 Membran-Ausdehnungsgefäß
2 CO-Sensor
3 Thermo-Kompaktmodul
4 Zündelektrode
5 Gebläse
6 Vorrangumschaltventil
7 Elektronikbox
8 Gasarmatur
9 Pumpe
10 Schnellentlüfter
11 Luftansaugrohr
12 Wasserdruck-Sensor
13 Wärmetauscher
14 Anschluss für Luft-/Abgasführung
4
Installations- und Wartungsanleitung Gas-Wandheizgeräte mit Brennwerttechnik ecoTEC /2 exclusiv
1
2
3
4
5
6
7
