Vaillant ecoTEC exclusiv VC 136/2-E Installations- Und Wartungsanleitung
Gas-wandheizgeräte mit brennwerttechnik
Vorschau ausblenden
Andere Handbücher für ecoTEC exclusiv VC 136/2-E:
- Bedienungsanleitung (16 Seiten) ,
- Installations- und wartungsanleitung (52 Seiten) ,
- Montageanleitung (102 Seiten)
Verwandte Anleitungen für Vaillant ecoTEC exclusiv VC 136/2-E
Inhaltszusammenfassung für Vaillant ecoTEC exclusiv VC 136/2-E

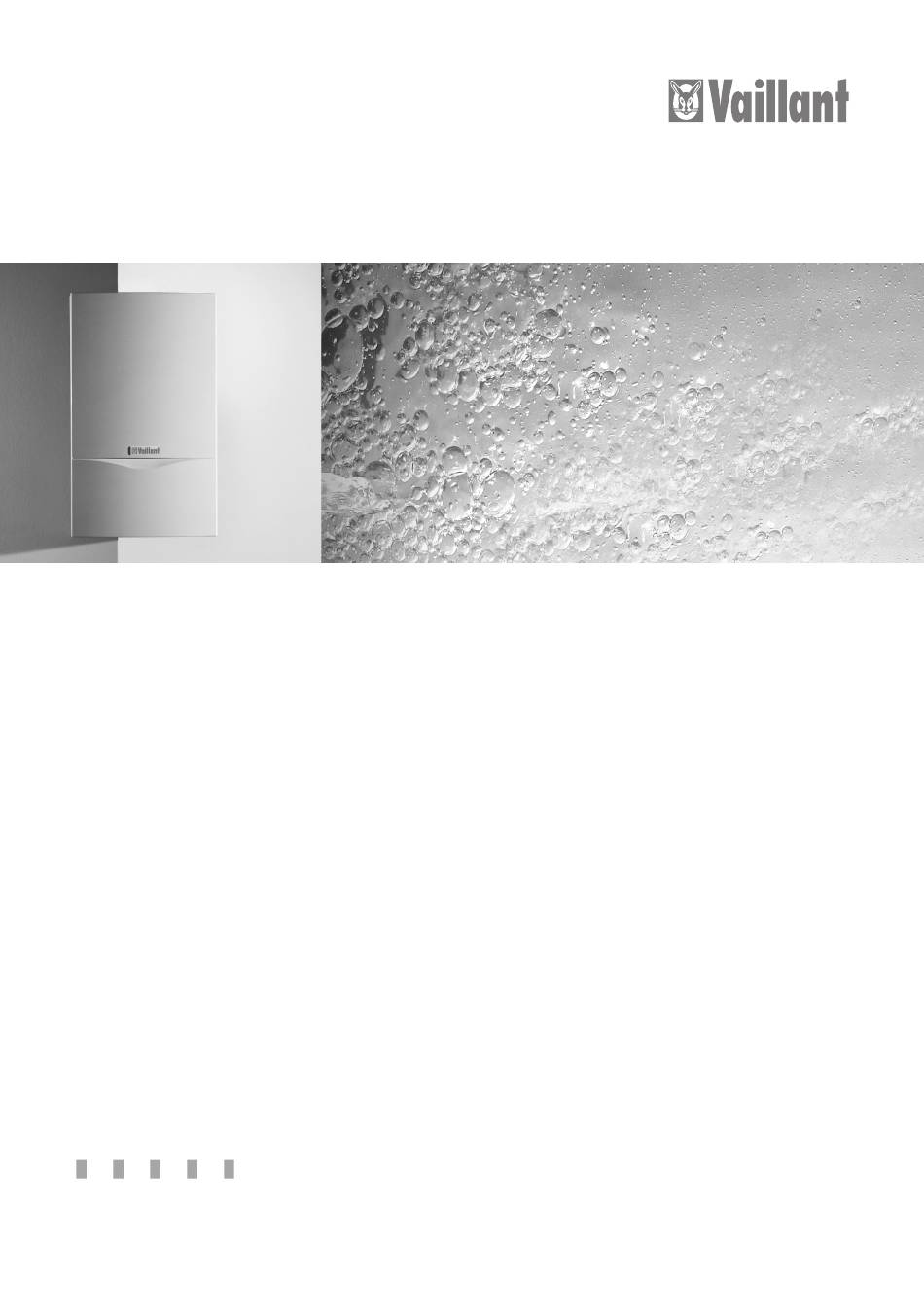

- Seite 1 Für den Fachhandwerker Installations- und Wartungsanleitung ecoTEC exclusiv Gas-Wandheizgeräte mit Brennwerttechnik VC 136/2-E, VC 206/2-E, VC 276/2-E...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Gerätebeschreibung ..... . 5.2.3 CO -Gehalt prüfen ..... . 24 Hinweise zur Dokumentation . -
Seite 3: Gerätebeschreibung 1
Gerätebeschreibung 1 1 Gerätebeschreibung 9 Kundendienst und Garantie ....49 9.1 Werkskundendienst Deutschland ....49 9.2 Werksgarantie . -
Seite 4: Aufbau
1 Gerätebeschreibung 1.2 Aufbau Abb. 1.1 Funktionselemente Legende: Membran-Ausdehnungsgefäß 2 CO-Sensor 3 Thermo-Kompaktmodul 4 Zündelektrode 5 Gebläse 6 Vorrangumschaltventil 7 Elektronikbox 8 Gasarmatur 9 Pumpe 10 Schnellentlüfter 11 Luftansaugrohr 12 Wasserdruck-Sensor 13 Wärmetauscher 14 Anschluss für Luft-/Abgasführung Installations- und Wartungsanleitung Gas-Wandheizgeräte mit Brennwerttechnik ecoTEC /2 exclusiv... -
Seite 5: Typenübersicht
Gerätebeschreibung 1 1.3 Typenübersicht ecoTEC classic Bestimmungsland Zulassungs- Gasart Nennwärmeleistungs- (Bezeichn. nach ISO 3166) kategorie bereich P (kW) Erdgas E (H) 3,1 - 13,0 (40/30 °C) ecoTEC exclusiv Erdgas LL (L) 2,8 - 12,0 (80/60 °C) VC 136/2-E DE (Deutschland) G20/25 2N3P * Flüssiggas... -
Seite 6: Typenschild
1.4 Typenschild 1.6 Bestimmungsgemäße Verwendung Das Typenschild des Vaillant ecoTEC exclusiv ist werk- Der Vaillant ecoTEC exclusiv ist nach dem Stand der seitig auf der Unterseite des Gerätes und auf der Technik und den anerkannten sicherheitstechnischen Rückseite des Schaltkastens angebracht. -
Seite 7: Sicherheitshinweise/Vorschriften
Sicherheitshinweise/Vorschriften 2 2 Sicherheitshinweise/Vorschriften 2.2 Regeln und Normen Für die Installation sind die nachfolgenden Vorschriften, 2.1 Sicherheitshinweise Regeln und Richtlinien zu beachten: • Landesbauordnungen der Bundesländer 2.1.1 Aufstellung und Einstellung • Feuerungsverordnungen der Bundesländer Aufstellung, Einstellarbeiten sowie Wartung und • “Technische Regeln für Gasinstallation“ Reparatur des Gerätes dürfen nur durch einen anerkann- DVGW-TRGI 86 Ausgabe 1996 ten Fachhandwerksbetrieb erfolgen. -
Seite 8: Montage
3 Montage 3 Montage Pos. Anzahl Benennung Gerät Der Vaillant ecoTEC exclusiv wird vormontiert in einer Gerätehalter Verpackungseinheit geliefert. Beutel mit Druckschriften (Pos. 3 - 12) Installations-/Wartungsanleitung 3.1 Lieferumfang und Zubehör Montageanleitung Luft-/Abgasführung Bedienungsanleitung Umstellsatz Flüssiggas Montageschablone Aufkleber Gerätebezeichnung (o. Abb.) Garantiekarten-Anforderung (o. -
Seite 9: Maßzeichnung Und Anschlussmaße
Montage 3 3.3 Maßzeichnung und Anschlussmaße Ø B Mitte Luft/Abgasrohr Oberkante Gerät Ø 20 Ø 20 100 100 max 3mm Maße für Ø 20 Unterputzinstallation R 1 / 2 und R 3 / 4 Oberkante Fußboden Abb. 3.2 Anschlussmaße (in mm) Luft-/Abgas-Anschluss Hinweis: 2 Gerätehalter... -
Seite 10: Erforderliche Mindestabstände/Montagefreiräume
3 Montage 3.4 Erforderliche Mindestabstände/Montagefreiräume 3.5 Gerätemontage Sowohl für die Installation/Montage des Gerätes als auch für die Durchführung späterer Wartungsarbeiten 3.5.1 Anschlusskonsolen benötigen Sie folgende Mindestabstände bzw. Mindest- Art.-Nr. 306 709 Montagefreiräume: – seitlicher Abstand: Nicht erforderlich A = 58 –... -
Seite 11: Gerät Aufhängen
Schmutz zu entfernen. Zur Montage des Gerätes auf einer Anschlusskonsole ist wie folgt vorzugehen: • Legen Sie die Montagehöhe für den Vaillant ecoTEC exclusiv entsprechend Abb. 3.2 fest. Beachten Sie ins- besondere das Maß C, wenn das Gerät mit einem Warmwasserspeicher des Typs VIH CR oder CQ kombi- niert werden soll. -
Seite 12: Geräteverkleidung Abnehmen/Anbringen
Halteklammern (2) an der Geräteverkleidung thermostat am Heizungsvorlauf montiert werden (z. B. einrasten. Unterstützend können Sie die Halteklam- Vaillant Anlegethermostat 009 642). Dies ist erforder- mern (2) gleichzeitig nach unten ziehen bis diese lich, um im Störungsfall die Heizungsanlage vor einrasten. -
Seite 13: Gasanschluss
Installation 4 4.2 Gasanschluss 4.3 Heizungsseitiger Anschluss Gefahr! Achtung! Die Gasinstallation darf nur von einem autori- Achten Sie auf eine spannungsfreie Montage der sierten Fachhandwerker durchgeführt werden. Anschlussleitungen, damit es nicht zu Dabei sind die gesetzlichen Richtlinien sowie Undichtigkeiten in der Heizungsanlage kommt! örtliche Vorschriften der Gasversorgungs- unternehmen zu beachten. -
Seite 14: Luft-/Abgasführung
Installation 4 4.4 Luft-/Abgasführung Gefahr! Vaillant Geräte sind gemeinsam mit den Original Vaillant Luft-/Abgasführungen systemzertifi- ziert. Verwenden Sie nur Original Vaillant Luft-/ Abgasführungen. Bei Verwendung anderer Zubehöre können Funktionsstörungen auftreten. Sach- und Personenschäden können nicht aus- Wenn X > 1 m, ist eine geschlossen werden. -
Seite 15: Kondenswasserablauf
Installation 4 4.5 Kondenswasserablauf Das bei der Verbrennung entstehende Kondenswasser wird vom Kondenswasserablaufrohr über einen Ablauftrichter zum Abwasseranschluss geleitet. Achtung! Das Kondenswasserablaufrohr darf nicht dicht mit der Abwasserleitung verbunden sein. • Hängen Sie das Kondenswasserablaufrohr des Gerätes (1) in den vorinstallierten Ablauftrichter (2). Der Ablauftrichter dient gleichzeitig zum Ableiten evtl. -
Seite 16: Elektrischer Anschluss
4 Installation 4.6 Elektrischer Anschluss Gefahr! Die Elektroinstallation darf nur von einem aner- kannten Fachhandwerksbetrieb durchgeführt werden. Lebensgefahr durch Stromschlag an spannungs- führenden Anschlüssen. Schalten Sie immer zuerst die Stromzufuhr ab. Erst im Anschluss daran dürfen Sie die Installation vornehmen. An den Netzanschlussklemmen L und N liegt auch bei ausgeschaltetem Hauptschalter Dauer- spannung an! -
Seite 17: Anschluss Von Regelgeräten
Zubehöre und Anlagenkomponenten können an die Abb. 4.8 Beispiel für Kabelführung Elektronik des ecoTEC exclusiv angeschlossen werden: Folgende Regelgeräte sind für den Einbau in den Vaillant S. Tabelle 4.3. ecoTEC exclusiv bzw. für externen Anschluss vorgese- Gehen Sie bei der Anschlussverdrahtung wie folgt vor: hen: Siehe Tabelle 4.2. -
Seite 18: Bedarfsabhängige Ansteuerung Einer
Funktion „Ansteuerung durch pro- grammierbare Zeitfenster“ durch einen Regler weiterhin möglich. 4.6.5 Anschluss einer Solaranlage Der Vaillant ecoTEC exclusiv VC ist für die Kombination mit einer Solaranlage für die Warmwasserbereitung vor- bereitet. Gehen Sie beim elektrischen Anschluss der Solaranlage wie folgt vor: •... - Seite 19 Installation 4 Regler Art.-Nr. Anschluss VRC-410s (1-Kreis-Regler, witterungsgeführt) 300 645 Einbau in die Elektronikbox („plug-and-play“) VRC-420s (2-Kreis-Regler, witterungsgeführt) 300 665 Bedienteil: Einbau in die Elektronik-Box („plug-and-play“) Mischermodul: Elektronikbox, ProE-Stecker Raumtemperaturregler: VRT 220, 230, 240, 240f 306 770-73 Elektronikbox: ProE-Stecker, Klemme 3-4 Raumtemperaturregler: VRT 320, 330, 340f 306 774-76 Elektronikbox:...
-
Seite 20: Verdrahtungspläne
4 Installation 4.6.6 Verdrahtungspläne Diagnose Vorrangumschaltventil PWM-Pumpensignal (nur ecoTEC exclusiv) Anschluss Zubehör-Box 306 248 und Multifunktionsmodul 306 253 Taster für Zirkulationspumpe Aussenfühler ext. Vor- od. Rücklauffühler DCF-77 Signal Maximalthermostat für Fußbodenheizung, 20 V (bei Anschluss Brücke entfernen) Raumthermostat 24 V: Anschlüsse 7, 8 und 9 Achtung: Keine Netzspannung anschließen! Zerstörungsgefahr der Elektronik! Netzanschluss: 230 V/50 Hz... - Seite 21 Installation 4 4.6.6 Verdrahtungspläne (Fortsetzung) Rücklauf Zündelektrode Vorlauf X 2/4 rot X 2/10 weiss X 2/15 blau Steckerkupplung Gasarmatur/ Schrittmotor X 3/8 blau X 3/7 rosa Gasarmatur X 3/5 schwarz CO-Sensor X 3/6 braun X 3/4 rot (22 VDC) X 3/2 orange (SDA) X B/1 grün (Signal) X 2/5 rot (Heizer +) X 3/3 braun (SCL)
-
Seite 22: Inbetriebnahme
Enthärten Sie das Heizungswasser bei tritt, ist der Warmwasserkreis vollständig gefüllt und Wasserhärten ab 20 °dH. Sie können hierführ auch entlüftet. den Ionentauscher mit der Vaillant Ersatzteil- nummer 990 349 benutzen. Bitte beachten Sie die beiliegende Gebrauchsanleitung. 5.1.4 Siphon befüllen 5.1.2 Heizungsseitiges Befüllen und Entlüften... -
Seite 23: Prüfen Der Gaseinstellung
Inbetriebnahme 5 5.2 Prüfen der Gaseinstellung 5.2.2 Anschlussdruck prüfen (Gasfliessdruck) Gehen Sie zur Überprüfung des Anschlussdruckes wie 5.2.1 Werkseitige Gaseinstellung folgt vor (vgl. Abb. 5.4): • Nehmen Sie die Frontverkleidung des Gerätes ab. Achtung! • Schliessen Sie den Gasabsperrhahn des Gerätes. Das Gerät ist werkseitig auf Erdgas eingestellt. -
Seite 24: Co -Gehalt Prüfen
• Übergeben Sie das Gerät dem Benutzer. • Kontrollieren Sie die Dichtungsschraube auf dichten Sitz. Der Vaillant ecoTEC exclusiv besitzt Statuscodes, die den • Bringen Sie die Frontverkleidung wieder an und neh- Betriebszustand des Gerätes im Display des DIA-Systems men Sie das Gerät in Betrieb. -
Seite 25: Unterrichten Des Benutzers
Wenn die Heizung korrekt läuft, erscheint im Display der den. Statuscode „S.4”. Der angezeigte Statuscode wird Die Werksgarantie erlischt ferner, wenn in das Gerät Teile eingebaut werden, die nicht von Vaillant zugelassen zusätzlich erläutert durch die Klartextanzeige „Heizung Brenner an“. sind. -
Seite 26: Anpassung An Die Heizungsanlage
6 Anpassung an die Heizungsanlage 6 Anpassung an die Heizungsanlage 6.1 Teillasten einstellen 6.1.1 Heizungsteillast Die Geräte sind werksseitig auf die in Tabelle 6.1 einge- stellte Wärmebelastung eingestellt. Soll eine andere Belastung eingestellt werden, gehen Sie bitte wie folgt vor: 1 Drücken Sie gleichzeitig die Tasten „i“... -
Seite 27: Pumpennachlaufzeit Einstellen
Anpassung an die Heizungsanlage 6 6.2 Pumpennachlaufzeit einstellen 4 Halten Sie die Taste „i“ für ca. 5 s gedrückt bis die Die Pumpennachlaufzeit für den Heizbetrieb ist werksei- Anzeige nicht mehr blinkt. Der Wert ist nun gespei- tig auf 1 min eingestellt. Sie kann im Bereich von 1 min chert. -
Seite 28: Pumpenleistung Einstellen
6 Anpassung an die Heizungsanlage 6.3 Pumpenleistung einstellen 2 Drücken Sie die Taste „i“. Im Display erscheint nun das Die ecoTEC exclusiv-Geräte sind mit drehzahlgeregelten Symbol „=“ und anschließend der eingestellte Pumpen ausgestattet, die sich selbsttätig an die hydrau- Pumpendrehzahl-Sollwert, z. B. die werkseitige Ein- lischen Verhältnisse der Heizungsanlage anpassen. -
Seite 29: Brennersperrzeit Einstellen
Anpassung an die Heizungsanlage 6 6.4 Brennersperrzeit einstellen 3 Mit den Tasten „+“ oder „-“ können Sie jetzt den Wert Um ein häufiges Ein- und Ausschalten des Brenners zu in 1-Minuten-Schritten erhöhen oder verringern. vermeiden (Energieverlust), wird nach jedem Abschalten Während des Einstellvorgangs blinkt der angezeigte des Brenners eine elektronische Wiedereinschaltsperre Wert. -
Seite 30: Wartungsintervall Festlegen/Wartungsanzeige
6 Anpassung an die Heizungsanlage Eingestellte maximale Brennersperrzeit [min] (Soll) [°C] 10,0 15,0 20,0 25,0 30,0 35,0 40,0 45,0 50,0 55,0 60,0 14,0 18,5 23,0 27,5 32,0 36,5 41,0 45,5 50,0 54,5 12,5 16,5 20,5 25,0 29,0 33,0 37,0 41,0 45,0 49,5 11,0... -
Seite 31: Eigene Telefonnummer Im Dia-System Plus Hinterlegen/Abrufen
Anpassung an die Heizungsanlage 6 6.6 Eigene Telefonnummer im DIA-System plus hin- 4 Halten Sie die Taste „i“ für ca. 5 s gedrückt bis die terlegen/ abrufen Anzeige nicht mehr blinkt. Der Wert ist nun gespei- Die Elektronik des ecoTEC exclusiv ermöglicht es Ihnen, chert. -
Seite 32: Einstellungen Bei Anschluss Von Solaranlagen
6 Anpassung an die Heizungsanlage 3 Drücken Sie die Taste „+“ oder „–“. Die 1. (linke) Ziffer der hinterlegten Telefonnummer beginnt zu blinken. Durch erneutes Drücken der Taste „+“ oder „–“ kön- nen Sie an der blinkenden Position eine Ziffer zwi- schen 0 und 9 eingeben bzw. - Seite 33 Anpassung an die Heizungsanlage 6 läutert durch entsprechende Klartextanzeige, z. B. „Zirku-Pumpe“ für d.16. Hinweis! 3 Mit den Tasten „+“ oder „-“ stellen Sie jetzt die Die folgenden Istwertkontrollen können im DIA- Pumpenart „4“ ein (= Solarpumpe). Während des System des ecoTEC vorgenommen werden: Einstellvorgangs blinkt der angezeigte Wert.
-
Seite 34: Inspektion Und Wartung
Einstellen und ggf. Austauschen einzelner, Verschleiss Kaltwassereinlaufventil. unterliegender Komponenten. • Nehmen Sie die Frontverkleidung des Gerätes ab. Auf den Vaillant ecoTEC exclusiv bezogen bedeutet dies, dass es in der Regel ausreichend ist, eine Inspektion Führen Sie nach Abschluss aller Wartungsarbeiten jährlich durchzuführen. -
Seite 35: Thermo-Kompaktmodul Warten
Inspektion und Wartung 7 Nr. Arbeitsschritt durchzuführen bei: Inspektion Wartung Gerät vom Stromnetz trennen, Gaszufuhr und Wartungshähne schließen, Gerät wasserseitig drucklos machen (Manometer beobachten) Thermo-Kompaktmodul ausbauen Integral-Kondensations-Wärmetauscher reinigen Brenner auf Verschmutzung prüfen Thermo-Kompaktmodul einbauen. Achtung: Dichtungen auswechseln! (ET 98 10 46) Elektrische Steckverbindungen und Anschlüsse auf korrekten Sitz prüfen, ggf. -
Seite 36: Integral-Kondensations-Wärmetauscher Reinigen
7 Inspektion und Wartung Thermo-Kompaktmodul einbauen 7.2.2 Integral-Kondensations-Wärmetauscher reinigen Gefahr! Achtung! Die beiden Silikondichtungen (1) am Thermo- Schützen Sie die heruntergeklappte Kompaktmodul (Abb. 7.2) (ET-Nr. 98-1046) müs- Elektronikbox gegen Spritzwasser. sen nach jedem Ausbau des Moduls (z. B. im Rahmen der Wartung) getauscht werden. Die Brennerflansch-Isolierung (2) am Thermo- Kompaktmodul (Abb. -
Seite 37: Kondenswassersiphon Reinigen
Inspektion und Wartung 7 7.2.4 Kondenswassersiphon reinigen sind die beiden Kondenswasserablaufstutzen am Wärme- tauscher zugänglich. Über die untere Reinigungsöffnung (2) am Wärmetauscher können Schmutzansammlungen im vorderen Kondenswasserablaufbereich entfernt wer- den. Anschliessend Siphon wieder mit Wasser befüllen. 7.2.6 Ausdehnungsgefäß-Vordruck prüfen Abb. 7.5 Kondenswassersiphon reinigen •... -
Seite 38: Entleeren Des Gerätes
Geräuschen im Heizbetrieb kommen. Dichtheit. Hierfür (sowie für etwaige Folgeschäden) kann • Überprüfen Sie die Luft-/Abgas-Anlage auf Dichtheit Vaillant keine Haftung übernehmen. und Befestigung. • Prüfen Sie die Funktion der Heizung und der Warm- Bitte informieren Sie den Benutzer über die Verhaltensweisen zum Frostschutz. -
Seite 39: Rücksetzen Des Wartungssignals (Servicebetrieb)
7 Inspektion und Wartung Störungsbeseitigung 8 8 Störungsbeseitigung Wenn der Speicher korrekt geladen wird, erscheint im Display der Statuscode „S.24”. 8.1 Diagnose Der angezeigte Statuscode wird zusätzlich erläutert durch die Klartextanzeige „Warmwasser Brenner an“. 8.1.1 Statuscodes Heizung Abb. 8.1 Displayanzeige der Statuscodes Die Statuscodes, die Sie über das Display des DIA- Abb. -
Seite 40: Diagnosecodes
8 Störungsbeseitigung 8.1.2 Diagnosecodes Code Bedeutung Im Diagnosemodus können Sie bestimmte Parameter kein Wärmebedarf verändern oder sich weitere Informationen anzeigen las- Heizung Pumpenvorlauf sen (s. Tab. 8.2). Heizung Gebläseanlauf • Drücken Sie gleichzeitig die Tasten „i“ und „+“ unter- Heizung Zündung halb des Displays. - Seite 41 Störungsbeseitigung 8 Code Bedeutung Anzeigewerte/einstellbare Werte Teillast Heizung einstellbare Werte in kW Pumpennachlauf Heizung 1 - 60 min oder „durchlaufend“ (im Display = „-“) Werkseinstellung.: 5 min max. Sperrzeit Heizung 2 - 60 min Werkseinstellung: 20 min bei Solaranwendung: Istwert in °C Kollektortemperatur Istwert Speichertemperatur Istwert Istwert in °C;...
- Seite 42 8 Störungsbeseitigung Code Bedeutung Anzeigewerte/einstellbare Werte d.70 Betrieb Vorrangumschaltventil 0 = Normalbetrieb 1 = Mittenstellung bei gleichzeitiger Warmwasser- und Heizungsanforderung (nur GB) 2 = nur Heizbetrieb d.71 max. Vorlauftemperatur Heizung max. Sollwert der Heizungsvorlauftemperatur: einstellbarer Wert 40 - 85 °C (Werkseinst.: 75 °C) d.72 Pumpennachlauf Warmwasser Pumpennachlaufzeit 0 bis 600 sec nach Ladung eines...
-
Seite 43: Fehlercodes
Störungsbeseitigung 8 8.1.3 Fehlercodes Anzeige Bedeutung Die Fehlercodes verdrängen bei auftretenden Fehlern alle anderen Anzeigen. Prüfprogramm, Entlüftung Ein aufgetretener Fehler wird im Display mit „F ...“ ange- Prüfprogramm, bei dem das Gerät nach erfolgreicher zeigt, z. B. „F.10“ (s. Tab. 8.4). Zündung mit Vollast betrieben wird Der angezeigte Fehlercode wird zusätzlich erläutert Prüfprogramm, bei dem das Gerät nach erfolgreicher... - Seite 44 8 Störungsbeseitigung Code Bedeutung Ursache Unterbrechung Vorlauffühler NTC-Stecker nicht gesteckt oder lose, NTC defekt, Vielfachstecker auf der Elektronik nicht korrekt gesteckt Unterbrechung Rücklauffühler NTC-Stecker nicht gesteckt oder lose, NTC defekt Vielfachstecker auf der Elektronik nicht korrekt gesteckt F.10 Kurzschluss Vorlauffühler NTC defekt, Masseschluss/Kurzschluss im Kabelbaum F.11 Kurzschluss Rücklauffühler...
-
Seite 45: Austausch Von Bauteilen
Störungsbeseitigung 8 8.2 Austausch von Bauteilen 8.2.3 Gebläse ausbauen/austauschen • Trennen Sie das Gerät wie unter 8.2.1 beschrieben vom 8.2.1 Sicherheitshinweise Stromnetz und schließen Sie den Gashahn. • Ziehen Sie den Stecker von der Ventilatorplatine ab Gefahr! (Abb. 7.1, Pos.12). Beachten Sie bei jedem Austausch von •... -
Seite 46: Gasarmatur Austauschen
8 Störungsbeseitigung 8.2.4 Gasarmatur austauschen 8.2.5 Ausdehnungsgefäß austauschen • Trennen Sie das Gerät wie unter 8.2.1 beschrieben vom • Trennen Sie das Gerät wie unter 8.2.1 beschrieben vom Stromnetz und schließen Sie den Gashahn. Stromnetz und schließen Sie den Gashahn. •... -
Seite 47: Integral-Kondensations-Wärmetauscher Austauschen
Störungsbeseitigung 8 8.2.6 Integral-Kondensations-Wärmetauscher aus- tauschen • Trennen Sie das Gerät wie unter 8.2.1 beschrieben vom Stromnetz und schließen Sie den Gashahn. • Schließen Sie die Wartungshähne und entleeren Sie das Gerät. • Demontieren Sie das Thermo-Kompaktmodul (2), wie unter 7.2.1 beschrieben. •... -
Seite 48: Prüfen Der Gerätefunktion
8 Störungsbeseitigung 8.3 Prüfen der Gerätefunktion Heizung Abb. 8.112Displayanzeige bei Heizbetrieb • Schalten Sie das Gerät ein. • Stellen Sie sicher, dass eine Wärmeanforderung vor- liegt. • Drücken Sie die Taste „i“. Wenn die Heizung korrekt läuft, erscheint im Display der Statuscode „S.4”. -
Seite 49: Recycling Und Entsorgung
Dem Eigentümer des Gerätes räumen wir eine Werks- 10.1 Gerät garantie entsprechend den landesspezifischen Vaillant Ihr Vaillant ecoTEC exclusiv besteht zu 92 % aus metal- Geschäftsbedingungen ein. Garantiearbeiten werden lischen Werkstoffen, die in Stahl- und Hüttenwerken wie- grundsätzlich nur von unserem Werkskundendienst der eingeschmolzen werden können und dadurch nahezu... -
Seite 50: Technische Daten
11 Technische Daten ecoTEC exclusiv VC 136/2-E VC 206/2-E VC 276/2-E Einheit Erdgas: Nennwärmeleistungsbereich P (Heizung 40/30 °C) 3,1 - 13,0 4,4 - 20,2 5,9 - 27,2 Nennwärmeleistungsbereich P (Heizung 50/30 °C) 3,0 - 12,7 4,3 - 19,8 5,7 - 26,5 Nennwärmeleistungsbereich P (Heizung 60/40 °C) 2,9 - 12,3 4,1 - 19,2... - Seite 51 Installations- und Wartungsanleitung Gas-Wandheizgeräte mit Brennwerttechnik ecoTEC /2 exclusiv...
