Stempel des Fachhandwerkers
Seriennummer (bitte eintragen)
Verehrte Kundin, geehrter Kunde!

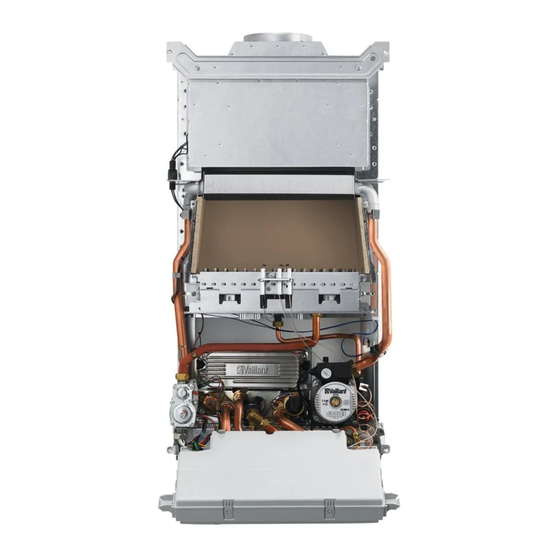

Mit dem Thermoblock Klassik II haben Sie ein
Spitzenprodukt aus dem Hause Vaillant erwor-
ben. Damit tragen Sie nicht nur zu einem ratio-
nellen Energieeinsatz bei, sondern gleichzeitig
zu weniger Schadstoffemissionen und geringerer
Umweltbelastung.
Um alle Vorteile des Gerätes optimal nutzen zu
können, lesen Sie diese Bedienungsanleitung
vor Gebrauch Ihres Vaillant Thermoblock
Klassik II bitte sorgfältig durch. Sie enthält alles
Wissenswerte über das Gerät und das entspre-
chende Vaillant Zubehör.
Bewahren Sie die Bedienungsanleitung für
künftigen Gebrauch auf.
Für Schäden, die durch Nichtbeachtung
dieser Bedienungsanleitung entstehen, kön-
nen wir keine Haftung übernehmen.
2
0
-1
1
-2
2
-3
3
4
VRC-VC
BA_TEC_2_014/0
Klassik Kamin II · Klassik Turbo II
VC 194/2
VCW 194/2
VC 195/2
VCW 195/2
Bedienungs- und
Wartungsanleitung
Inhalt
Einbauregler (Zubehör) VRC-VC . . . . . . . . . .4
Sicherheitshinweise . . . . . . . . . . . . . . . . . .6
Bestimmungsgemäße Verwendung . . . . . . .11
Vorsichtshinweise . . . . . . . . . . . . . . . . . . .12
Betriebsbereitstellung . . . . . . . . . . . . . . . .14
Bedienung, Übersichten . . . . . . . . . . . . . . .18
Warmwasserbereitung . . . . . . . . . . . . . . .22
Heizbetrieb . . . . . . . . . . . . . . . . . . . . . . .24
Außerbetriebnahme . . . . . . . . . . . . . . . . .28
Statusanzeigen . . . . . . . . . . . . . . . . . . . .30
Schornsteinfeger-Messungen . . . . . . . . . . . .32
Pflege . . . . . . . . . . . . . . . . . . . . . . . . . .32
Wartung / Inspektion . . . . . . . . . . . . . . . .33
Frostschutz . . . . . . . . . . . . . . . . . . . . . . .34
Störungen beim Zündvorgang . . . . . . . . . .37
bei Klassik Kamin-Geräten . . . . . . . . . . . . .41
Klassik Turbo-Geräten . . . . . . . . . . . . . . . .43
Sonstige Störungen . . . . . . . . . . . . . . . . . .44
Energiespartips . . . . . . . . . . . . . . . . . . . .47
Einbauregler (Zubehör) VRC-VC
Für Ihr Gerät können Sie einen Einbauregler als
Zubehör beziehen. Mit diesem Einbauregler
können Sie einfach und komfortabel:
die Heizung zeitabhängig steuern,
●
die Warmwasserbereitung zeitabhängig
●
steuern,
ein Ferienprogramm für Urlaubszeiten
●
einstellen,
die Nachttemperaturabsenkung einfach
●
ändern,
das Display Ihrer Landessprache anpassen.
●
Mit diesem Einbauregler (Art.-Nr. 300 660)
können Sie wegen der einstellbaren Zeiten
zusätzlich Energie sparen.
Fragen Sie Ihren Installateur!
Seite
3
5
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vaillant VC 194/2
Inhaltszusammenfassung für Vaillant VC 194/2
-
Seite 1: Inhaltsverzeichnis
Mit dem Thermoblock Klassik II haben Sie ein Einbauregler (Zubehör) VRC-VC ..4 Spitzenprodukt aus dem Hause Vaillant erwor- Sicherheitshinweise ....6 ben. -
Seite 2: Sicherheitshinweise
Die Vaillant Thermoblock-Geräte dürfen nur zu dem genannten Zweck eingesetzt werden. Hinweis: Wenn ein Klassik II Kamin-Gerät des Typs VC 194/2 oder VCW 194/2 gleichzeitig Jede Verwendung, die über die zuvor mit einem Abluftventilator (z. B. Dunstab- beschriebene hinausgeht, gilt als miß- zugshaube) innerhalb fugendichter Räume... -
Seite 3: Vorsichtshinweise
Wasserstand kontrollieren Vorsichtshinweise Kontrollieren Sie in regelmäßigen Abständen Korrosionsschutz den Wasserstand der Anlage (Seite 16). Verwenden Sie keine Sprays, Lösungsmittel, chlor- Undichtigkeiten haltigen Reinigungsmittel, Farben, Klebstoffe usw. Bei evtl. Undichtigkeiten im Warmwasserlei- in der Umgebung des Gerätes. Diese Stoffe kön- tungsbereich zwischen Gerät und Zapfstellen nen unter ungünstigen Umständen zu Korrosion –... -
Seite 4: Bedienung, Übersichten
Bedienung, Übersichten Das Bedienfeld wird nach Öffnen der Front- klappe sichtbar (siehe Seite 16). (1) Drehknopf zur Einstellung der Heizungs- Vorlauftemperatur (S. 26) (2) Drehknopf zur Regelung der Warmwasser- auslauftemperatur (S. 22, nur bei VCW- Geräten oder bei VC-Geräten mit Speicher) (3) Hauptschalter zum Ein- oder Ausschalten des Gerätes (S. -
Seite 5: Heizbetrieb
Regler stufenlos im Bereich von 1 - 7 bis zu einer Vorlauftemperatur von maximal 75 °C ein- stellen. Sollte jedoch der Einstellbereich an Ihrem Vaillant Thermoblock von 1 - 9 einstellbar sein, so hat Ihr Fachmann den Drehknopf ent- sprechend justiert, um den Betrieb der Heizungs- anlage im Temperaturbereich mit Vorlauftem- peraturen bis maximal 90 °C zu ermöglichen. -
Seite 6: Statusanzeigen
Statusanzeigen Anzeige Bedeutung (Für Wartungs- und Servicearbeiten durch den S.00* kein Wärmebedarf Fachmann) S.01* Lüfteranlauf Die Statusanzeigen werden durch Betätigen der S.03* Zündvorgang Taste „i“ (1) aktiviert. Im Display (2) erfolgt nun S.04* Brennerbetrieb die Anzeige des jeweiligen Status-Codes, z. B. S.05* Lüfter- und Wasserpumpennachlauf „S.34“... -
Seite 7: Störungen Beim Zündvorgang
Störungen beim Zündvorgang Bei Wärmeanforderung der Heizung (oder Zapfung warmen Wassers bei VCW oder VC mit Speicher) wird der Vaillant Thermoblock Klassik II automatisch gezündet und geht in Betrieb. Erfolgt innerhalb von ca. 10 Sekunden keine automatische Zündung, so geht der Vaillant Thermoblock nicht in Betrieb und schaltet auf „Störung“. -
Seite 8: Störungen Im Luft-/Abgasweg Bei Klassik Turbo-Geräten
Sie das Haus. Sonstige Störungen Bei Störungen am Gerät oder in der Heizungs- Nehmen Sie den Vaillant Thermoblock erst wie- anlage muß zwecks Störungsbehebung ein aner- der in Betrieb, wenn die Störung durch einen kannter Fachhandwerksbetrieb zu Rate gezogen werden.
