6 Anpassung an die Heizungsanlage

6.3 Pumpenleistung einstellen

Die ecoTEC exclusiv-Geräte sind mit drehzahlgeregelten
Pumpen ausgestattet, die sich selbsttätig an die hydrau-
lischen Verhältnisse der Heizungsanlage anpassen.
Im Bedarfsfall kann die Pumpenleistung im Diagnose-
modus manuell in fünf wählbaren Stufen von 53, 60, 70,
85 oder 100 % der maximal möglichen Leistung fest ein-
gestellt werden. Die Drehzahlregelung ist damit ausge-
schaltet.
Hinweis!
Ist in der Heizungsanlage eine hydraulische
Weiche installiert, so wird empfohlen, die Dreh-
zahlregelung auszuschalten und die Pumpen-
leistung auf 100 % einzustellen.
400
300
53 %
200
60 %
70 %
100
85 %
0
0 200 400 600

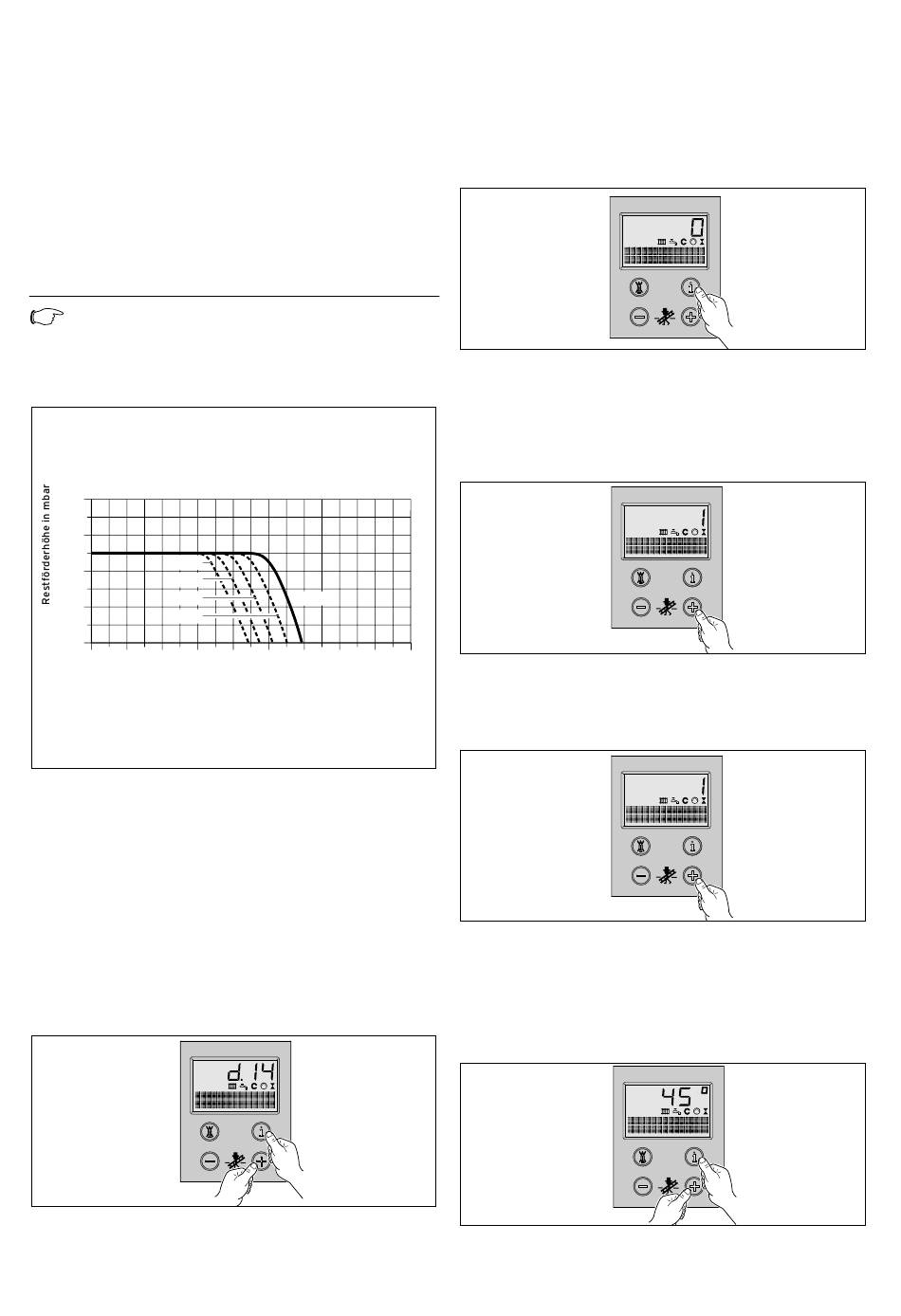

Abb. 6.3 Pumpenkennlinie ecoTEC exclusiv VC
Pumpenleistung einstellen
Um die Pumpenleistung von Drehzahlregelung auf einen
Festwert umzustellen, gehen Sie bitte wie folgt vor:
• Schwenken Sie die Frontklappe des Gerätes nach vorn.
• Schalten Sie den Hauptschalter des Gerätes auf
Stellung „I".
1 Drücken Sie gleichzeitig die Tasten „i" und „+" und
halten Sie die Taste „+" solange gedrückt, bis im
Display der Diagnosecode „d.14" sowie die
Klartextanzeige „Pumpendrehzahl Sollwert" erscheint.
Abb. 6.4 ff Einstellen der Pumpenleistung
28 28
100 %
800 1000 1200 1400 1600
Fördermenge in l/h
Installations- und Wartungsanleitung Gas-Wandheizgeräte mit Brennwerttechnik ecoTEC /2 exclusiv
2 Drücken Sie die Taste „i". Im Display erscheint nun das
Symbol „=" und anschließend der eingestellte
Pumpendrehzahl-Sollwert, z. B. die werkseitige Ein-
stellung „auto" (= Drehzahlregelung aktiv).
3 Mit den Tasten „+" oder „-" können Sie jetzt statt der
automatischen Drehzahlregelung einen Festwert von
53, 60, 70, 85 oder 100 % der max. möglichen
Pumpenleistung einstellen. Während des Einstell-
vorgangs blinkt der angezeigte Wert.
1800
4 Halten Sie die Taste „i" für ca. 5 s gedrückt, bis die
Anzeige nicht mehr blinkt. Der eingestellte Wert ist
nun gespeichert.
≈ 5 s
5 Verlassen Sie den Einstellmodus durch gleichzeitiges
Drücken der Tasten „i" und „+". Im Display erscheint
wieder die normale Standard-Anzeige (aktuelle
Heizungs-Vorlauftemperatur, z. B. 45 °C).
Der Einstellmodus wird auch beendet, wenn Sie 4
Minuten lang keine Taste betätigen.
