6.2 Pumpennachlaufzeit einstellen

Die Pumpennachlaufzeit für den Heizbetrieb ist werksei-
tig auf 1 min eingestellt. Sie kann im Bereich von 1 min
bis 60 min variiert oder auf die Betriebsart „durchlau-
fend" eingestellt werden. Um die Pumpennachlaufzeit
zu ändern, gehen Sie bitte wie folgt vor:
• Schwenken Sie die Frontklappe des Gerätes nach vorn.
• Schalten Sie den Hauptschalter des Gerätes auf
Stellung „I".
1 Drücken Sie gleichzeitig die Tasten „i" und „+" und
halten Sie die Taste „+" solange gedrückt bis „d.1" im
Display erscheint. Der angezeigte Diagnosecode wird
zusätzlich erläutert durch die Klartextanzeige
„Pumpennachlauf Heizung".

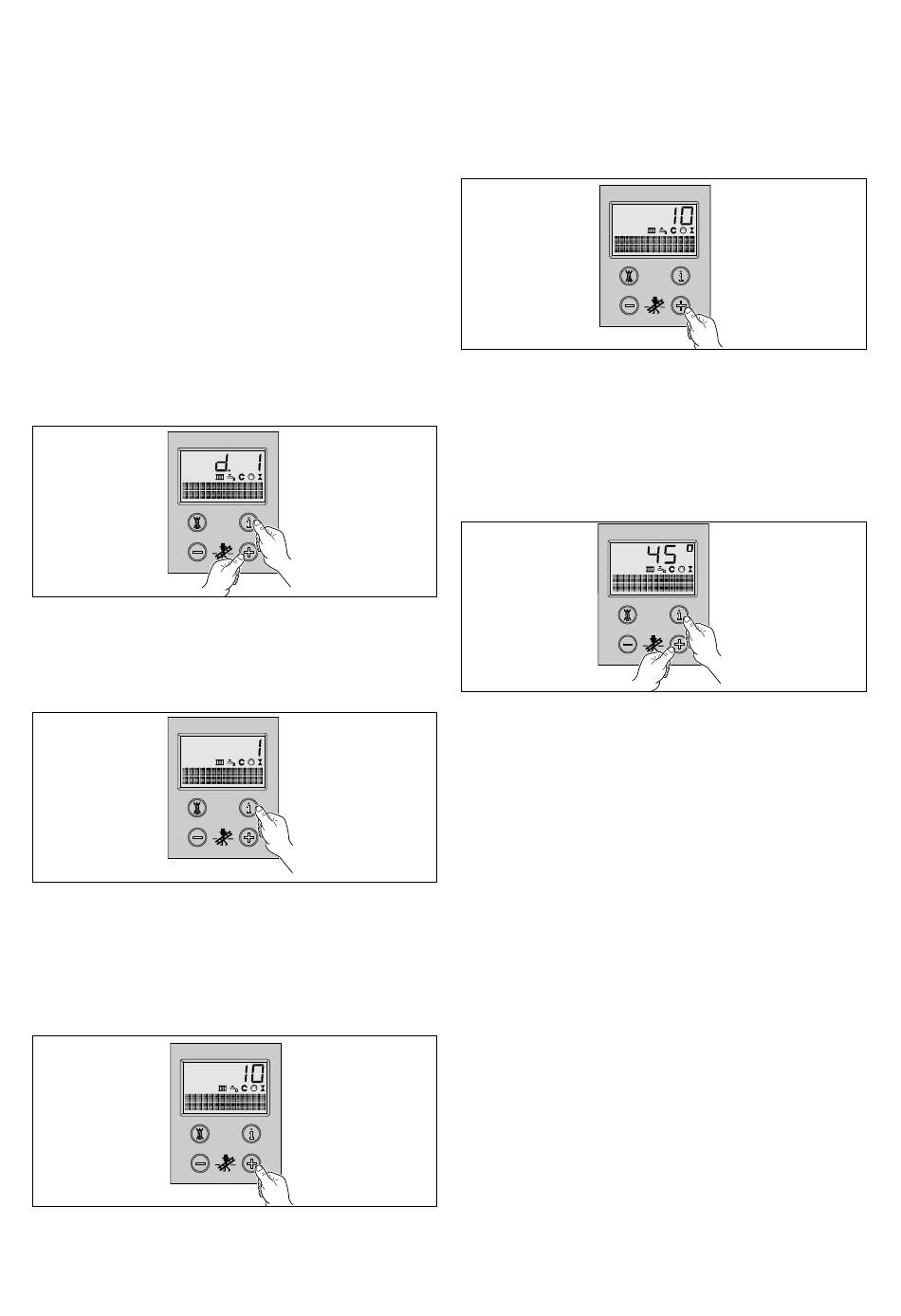

Abb. 6.2. ff Pumpennachlaufzeit einstellen
2 Drücken Sie die Taste „i". Im Display erscheint die
aktuelle Pumpennachlaufzeit in Minuten.
3 Mit den Tasten „+" oder „-" können Sie jetzt den Wert
erhöhen oder verringern. Um die Pumpenbetriebsart
„durchlaufend"* einzustellen, geben Sie keinen
Zahlenwert ein, sondern wählen mit der Taste „+" oder
„-" das Symbol „--" an.
Installations- und Wartungsanleitung Gas-Wandheizgeräte mit Brennwerttechnik ecoTEC /2 exclusiv
Anpassung an die Heizungsanlage 6
4 Halten Sie die Taste „i" für ca. 5 s gedrückt bis die
Anzeige nicht mehr blinkt. Der Wert ist nun gespei-
chert.
≈ 5 s
5 Verlassen Sie den Einstellmodus durch gleichzeitiges
Drücken der Tasten „i" und „+". Im Display erscheint
wieder die normale Standard-Anzeige (aktuelle
Heizungs-Vorlauftemperatur, z. B. 45 °C).
Der Einstellmodus wird auch beendet, wenn Sie 4
Minuten lang keine Taste betätigen.
* Betriebsart „durchlaufend": Pumpe läuft unabhängig
vom Vergleich des Sollwertes und des Istwertes vom
Vorlauf-NTC. Bei Öffnen des Raumthermostaten
(Klemme 3-4) oder Sollwertvorgabe ‹ 20 °C vom
Stetigregler (Klemme 7-8-9) wird die Pumpe verzögert
abgeschaltet.
