4
Installation

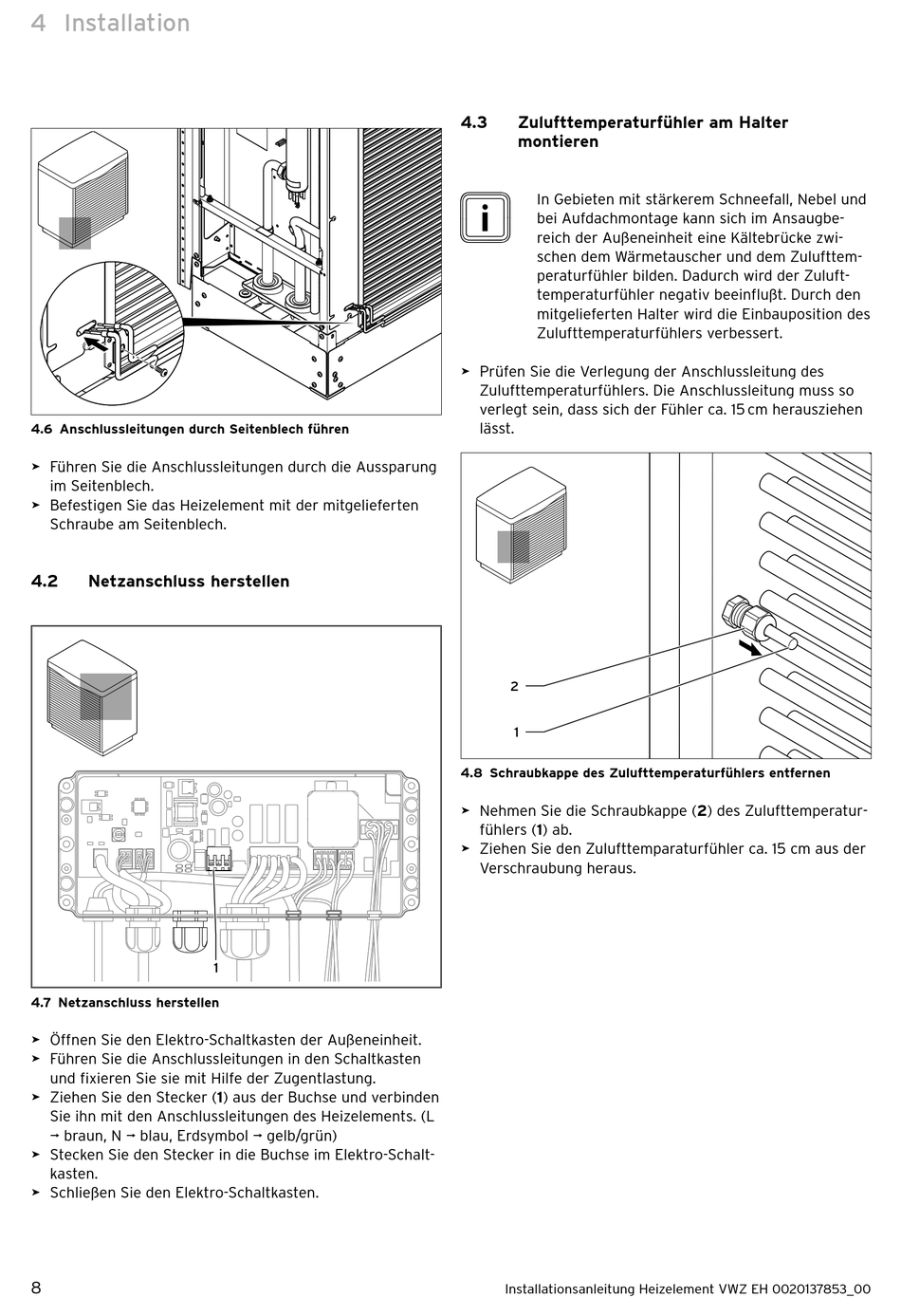

4.6 Anschlussleitungen durch Seitenblech führen
> Führen Sie die Anschlussleitungen durch die Aussparung
im Seitenblech.
> Befestigen Sie das Heizelement mit der mitgelieferten
Schraube am Seitenblech.
4.2
Netzanschluss herstellen
4.7 Netzanschluss herstellen
> Öffnen Sie den Elektro-Schaltkasten der Außeneinheit.
> Führen Sie die Anschlussleitungen in den Schaltkasten
und fixieren Sie sie mit Hilfe der Zugentlastung.
> Ziehen Sie den Stecker (1) aus der Buchse und verbinden
Sie ihn mit den Anschlussleitungen des Heizelements. (L
¬ braun, N ¬ blau, Erdsymbol ¬ gelb/grün)
> Stecken Sie den Stecker in die Buchse im Elektro-Schalt-
kasten.
> Schließen Sie den Elektro-Schaltkasten.
8
1
4.3
Zulufttemperaturfühler am Halter
montieren
i
In Gebieten mit stärkerem Schneefall, Nebel und
bei Aufdachmontage kann sich im Ansaugbe-
reich der Außeneinheit eine Kältebrücke zwi-
schen dem Wärmetauscher und dem Zulufttem-
peraturfühler bilden. Dadurch wird der Zuluft-
temperaturfühler negativ beeinflußt. Durch den
mitgelieferten Halter wird die Einbauposition des
Zulufttemperaturfühlers verbessert.
> Prüfen Sie die Verlegung der Anschlussleitung des
Zulufttemperaturfühlers. Die Anschlussleitung muss so
verlegt sein, dass sich der Fühler ca. 15 cm herausziehen
lässt.
2
1
4.8 Schraubkappe des Zulufttemperaturfühlers entfernen
> Nehmen Sie die Schraubkappe (2) des Zulufttemperatur-
fühlers (1) ab.
> Ziehen Sie den Zulufttemparaturfühler ca. 15 cm aus der
Verschraubung heraus.
Installationsanleitung Heizelement VWZ EH 0020137853_00
