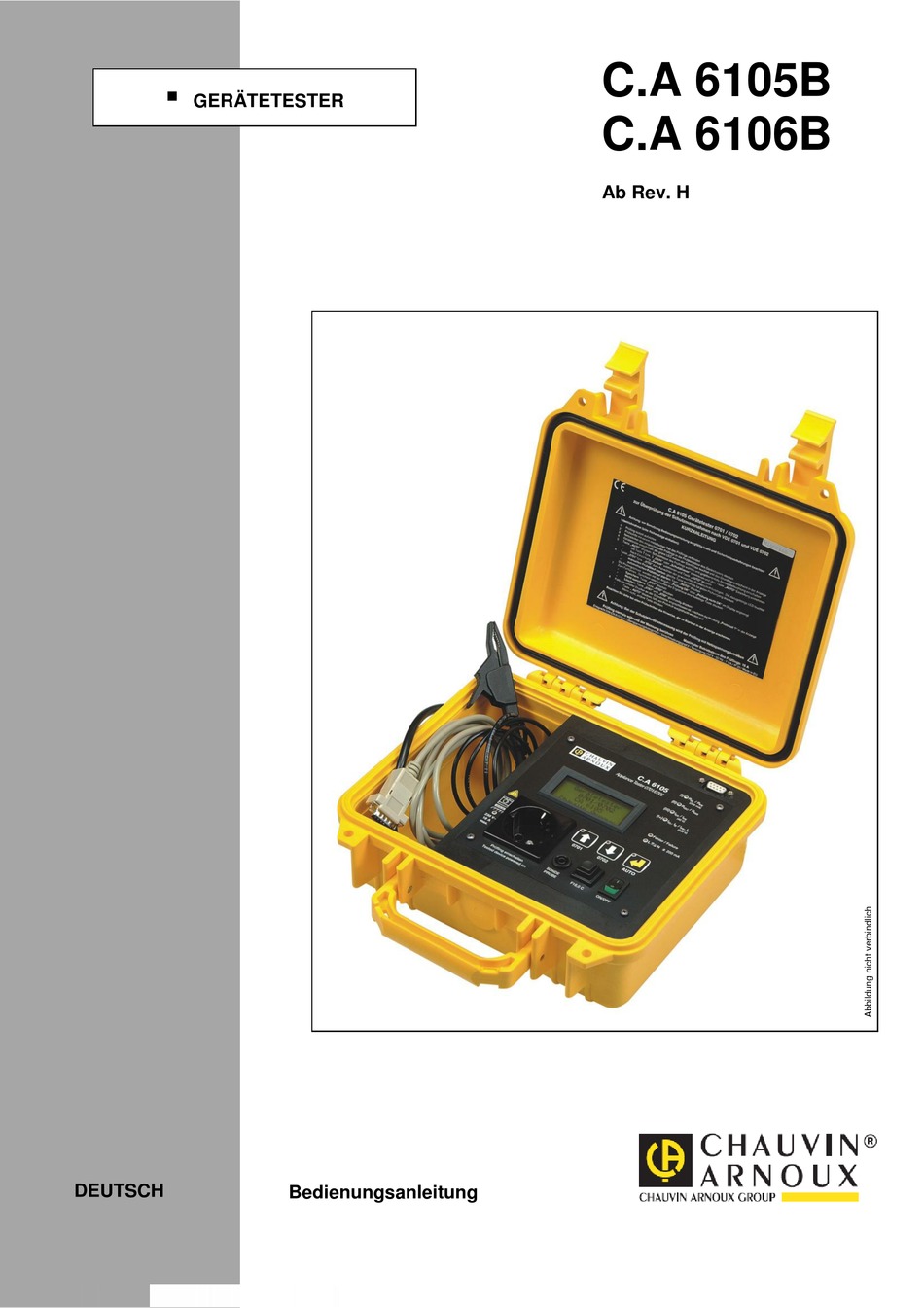

- Seite 1 C.A 6105B GERÄTETESTER C.A 6106B Ab Rev. H DEUTSCH Bedienungsanleitung...
-
Seite 2: Sicherheitshinweise
Werden die Anweisungen in dieser Bedienungsanleitung, denen dieses Symbol vorangestellt ist, nicht beachtet oder eingehalten, kann es zu Verletzungen von Menschen oder Beschädigungen des Geräts oder der Installationen kommen. Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf dieses Gerätetesters C.A 6105B bzw . C.A 6106B entgegengebracht haben. -
Seite 3: Inhaltsverzeichnis
Garantie Unsere Garantie erstreckt sich, falls nicht ausdrücklich anders vereinbart, über zwölf Monate nach Kauf des Geräts (ein Auszug aus unseren allgemeinen Verkaufsbedingungen ist auf Anforderung erhältlich). Inhalt Gerätevorstellung............................3 Gerätebeschreibung ............................4 Technische Daten ............................5 Hinweise zur Bedienung ..........................6 Inbetriebnahme ..............................6 4.1.1 Einschalten des Gerätes ..........................6 4.1.2 Einstellung der Schutzklasse und Anzeigebeleuchtung einschalten...............6 4.1.3 Kompensation der Messleitung ........................6... -
Seite 4: Gerätevorstellung
GERÄTEVORSTELLUNG Die digitalen Gerätetester C.A 6105B und C.A 6106B sind robuste und handliche Prüfgeräte zur Sicherheits- und Wiederholungsprüfung von ortsveränderlichen elektrischen Betriebsmitteln nach DIN VDE 0701-0702. Der Prüfablauf erfolgt wahlweise manuell oder automatisch, sämtliche Grenzwertüberschreitungen werden dabei akustisch und optisch angezeigt. -
Seite 5: Gerätebeschreibung
GERÄTEBESCHREIBUNG 6, 7, 8 Legende zur Kennzeichnung der Bedienelemente Gehäusedeckel mit Kurzanleitung Fach für das Messzubehör Digitalanzeige LED’s zur Anzeige der Messfunktion LED zur Fehleranzeige Multifunktionstaste І Multifunktionstaste ІІ Multifunktionstaste AUTO Anschlussbuchse für Sonde 10 - Sicherungsautomat 16A 11 - Ein-/Aus-Taste (ON/OFF) 12 - Steckdose für Prüfling... -
Seite 6: Technische Daten
TECHNISCHE DATEN 3.1 Mess- und Prüffunktionen Schutzleiterwiderstandsmessung Messbereich 0 ... 1000 m Grenzwert nach VDE 0701-0702 < 300 m Messstrom 0,2 A DC (mit automatischem Polwender) Genauigkeit 5% +/- 1 Digit Isolationswiderstandsmessung Messbereich 0,2 ... 20 M Grenzwerte nach VDE 0701-0702 Schutzklasse 1 : > 1,0 M Schutzklasse 2 : >... -
Seite 7: Hinweise Zur Bedienung
4.2 Durchführung einer Messung Bitte folgen Sie den Hinweisen die im Klartext in der Anzeige bei jedem Prüfschritt erscheinen 4.2.1 Anschluss des Prüflings Prüfling isoliert aufstellen (nur bei C.A 6105B) und dessen Netzstecker in die Steckdose des Gerätetesters stecken Gerätetester ... -
Seite 8: Prüfablauf Wählen
4.2.2 Prüfablauf wählen 0701-0702 Zwei Prüfabläufe können gewählt werden: Passive Messung = І Passive Messung : Taste „І“/ drücken. ІІ Aktive Messung = Während des Prüfablaufs erfolgt keine Messung unter voller Netzspannung. Anstatt Schutzleiterstrommessung (bzw. Differenz- Diese Anzeige erscheint nicht im Display strommessung beim 6106B) -
Seite 9: Speichern Der Ergebnisse
Satz-Nr. 4.2.5 Speichern der Ergebnisse speichern = І Nach beenden des Prüfvorgangs eine beliebige Taste nicht sp. = ІІ drücken І + ІІ lösch= 3 Möglichkeiten werden geboten: Speichern : Taste „І“ / drücken Nicht Speichern : Taste „ІІ“ / drücken Löschen : Taste „І“... -
Seite 10: Hinweise Zum Mess- Und Prüfablauf
HINWEISE ZUM MESS- UND PRÜFABLAUF 5.1 Mess- und Prüfablauf „І“ nach VDE 0701-702 0.03 Riso = >20 Wurde nach § 4.2.2 bzw. § 4.2.3 der Prüfablauf „І“ (passive 0.00 mA Messung) ausgewählt, werden folgende Funktionen Prüfung ok nacheinander durchgeführt: Schutzleiterwiderstandsmessung (bei Schutzklasse 1) ... -
Seite 11: Pc-Software Und Drucker
6. SOFTWARE UND DRUCKER 6.1 PC-Software Zu den Geräten C.A 6105B und C.A 6106B wird die PC-Software auf CD mitgeliefert. Diese Software ermöglicht die Fernbedienung des Gerätetesters und die Archivierung der Messprotokolle. Nach Einlegen der CD startet automatisch das Installationsprogramm, das jederzeit abgebrochen werden kann. Ein Neustart ist durch Ausführen des Programms Setup.exe möglich. -
Seite 12: Wartung Und Reparatur
7.3 Reparatur Reparaturen innerhalb und außerhalb der Garantie: Senden Sie Ihre Geräte an die CHAUVIN ARNOUX Niederlassung Ihres Landes. Führen Sie keine Eingriffe oder Reparaturen selbst aus. Bei der Wartung des Gerätes dürfen nur die angegebenen Ersatzteile verwendet werden. Der Hersteller kann nicht für Unfälle haftbar gemacht werden, die auf eine Reparatur zurückzuführen sind, die nicht von seinem Kundendienst oder einer... -
Seite 13: Anschlußschemata
9 ANSCHLUSSSCHEMATA Isolationswiderstand Schutzleiterwiderstand Ersatzableitstrom bei C.A 6105B & C.A 6106B bei C.A 6105B & C.A 6106B bei C.A 6105B & C.A 6106B Prüfling Prüfling Prüfling Schutzleiter-/Berührungsstrom Berührungsstrom Schutzleiterstrom bei C.A 6105B bei C.A 6106B bei C.A 6106B (Schutzleiterstrom) PE L (Berührungsstrom) - Seite 14 02/2010 BA S2 352 Ed11 02/10 AL / REV H DEUTSCHLAND ÖSTERREICH SCHWEIZ Chauvin Arnoux GmbH Chauvin Arnoux Ges.m.b.H Chauvin Arnoux AG Straßburger Str. 34 - D-77694 Kehl / Rhein Slamastraße 29/2/4 - A-1230 Wien Moosacherstrasse 15 -CH-8804 Au / ZH Tel.: 07851 99 26-0...
