Bedienungsanleitung

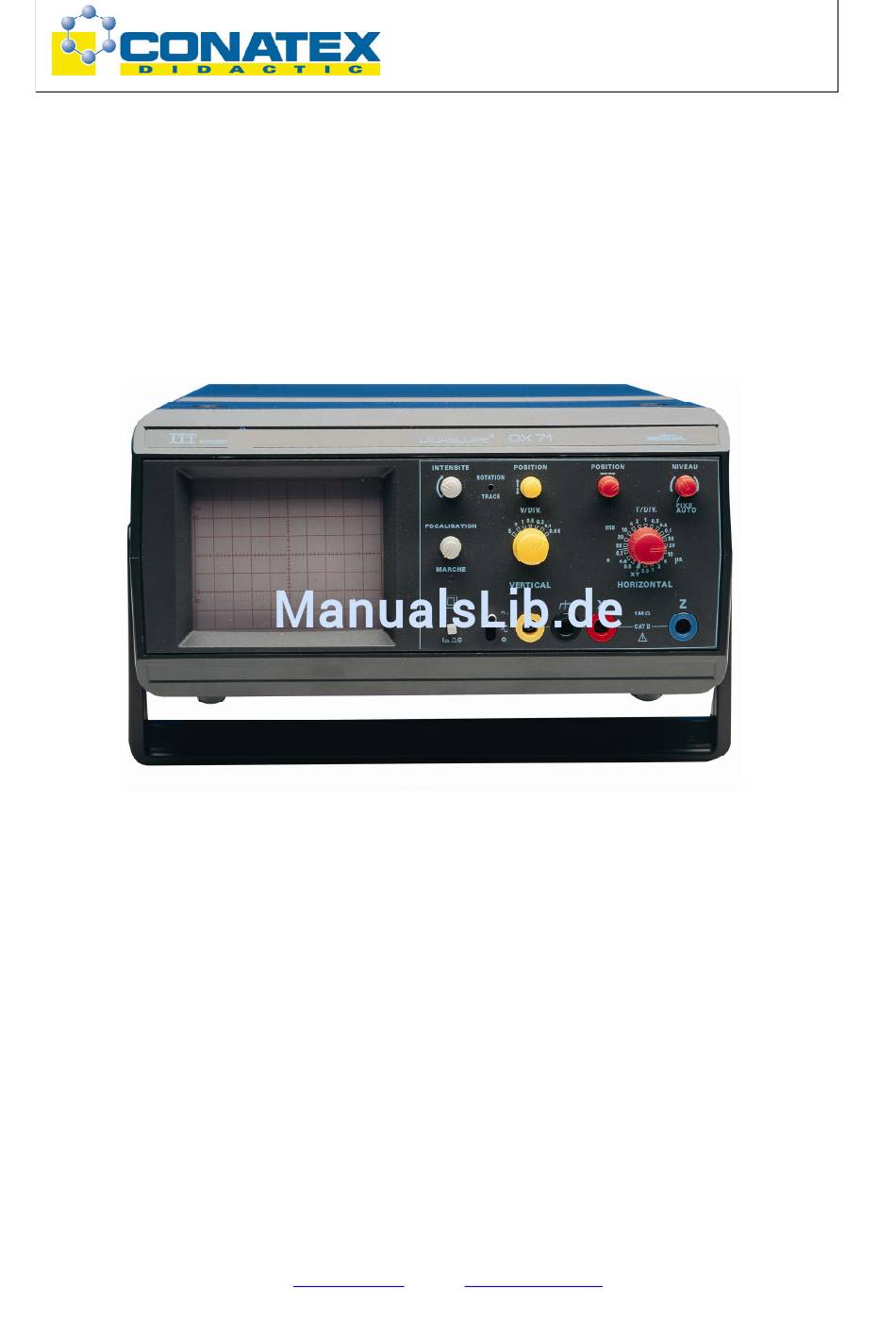

BAD_CL01217 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71
EINKANAL – OSZILLOSKOP DIDASCOPE OX 71
Best.- Nr. CL01217
______________________________________________________________________
CONATEX-DIDACTIC Lehrmittel GmbH - Rombachstr. 65 - D-66539 Neunkirchen
Kundenservice (kostenfrei): 00800 0266 2839 (D, CH, A, L) oder 0049 (0) 6821 - 94 11-0
www.conatex.com
- email:
didactic@conatex.com
Seite 1 von 15
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Chauvin Arnoux Metrix DIDASCOPE OX 71
Inhaltszusammenfassung für Chauvin Arnoux Metrix DIDASCOPE OX 71
- Seite 1 Bedienungsanleitung BAD_CL01217 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71 Best.- Nr. CL01217 ______________________________________________________________________ CONATEX-DIDACTIC Lehrmittel GmbH - Rombachstr. 65 - D-66539 Neunkirchen Kundenservice (kostenfrei): 00800 0266 2839 (D, CH, A, L) oder 0049 (0) 6821 - 94 11-0 www.conatex.com - email: didactic@conatex.com...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung BAD_CL01217 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71 INHALTSVERZEICHNIS 1. ALLGEMEINE HINWEISE ..................3 1.1. Vorsichtsmaßnahmen..................3 1.1.1. Vor der Inbetriebnahme ..............3 1.1.2. Während des Betriebs..............3 1.2. Sicherheitsvorschriften................. 4 1.3. Beschriftungszeichen..................4 1.4. Sicherheitsklasse................... 4 1.5. Garantie....................... 5 1.6. -
Seite 3: Allgemeine Hinweise
Bedienungsanleitung BAD_CL01217 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71 7.4. X- und Z-Eingänge ..................12 7.5. Allgemeine Daten ..................13 7.6. Zubehör ......................14 8. VERZEICHNIS......................14 9. FRONTANSICHT ....................... 15 1. Allgemeine Hinweise Dieses Gerät entspricht der Sicherheitsnorm IEC 1010 für elektronische Messgeräte, mit doppelter Eingangsisolierung (Klasse II, Umweltverschmutzungsgrad 2). -
Seite 4: Sicherheitsvorschriften
Bedienungsanleitung BAD_CL01217 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71 Die Spannung an den isolierten Eingängen X,Y und Z darf 400 V bei einer Frequenz von 1 kHz nicht übersteigen. Die am Prüfobjekt vorhandene Spannung ist im Hinblick auf diesen 400 V -Grenzwert vorab zu prüfen. -
Seite 5: Garantie
Bedienungsanleitung BAD_CL01217 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71 Gesamtspannung (Effektivwert) zwischen heißem Pol und Erde Effektivwert der Spannung zwischen heißem und kaltem Pol am Eingang des Oszilloskops Effektivwert der Gleichtaktspannung 1.5. Garantie Die Garantie der METRIX-Erzeugnisse erstreckt sich auf fehlerhaftes Material und fehlerhafte Produktion;... -
Seite 6: Wartung
Bedienungsanleitung BAD_CL01217 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71 1.6. Wartung Im Hinblick auf Wartung, Ersatzteile, Garantieanspruch usw. wenden Sie sich bitte an die regionalen METRIX-Zweigniederlassungen. Diese sind bemüht, alle Ersatzteilbestellungen umgehend zu erledigen und Nach- eichungen sowie Reparaturen kurzfristig durchzuführen. 1.7. - Seite 7 Bedienungsanleitung BAD_CL01217 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71 Die Zeitablenkung überstreicht einen Bereich von 0,5 s / Div bis 0,5 µs / Div und hat nur eine DC-Eingangskopplung. Das Triggersystem ist durch eine sehr große Bandbreite gekennzeichnet, diese bleibt auch bei steilen Flanken mit einer recht brauchbaren Empfindlichkeit erhalten. Der X-Eingang, im Wesentlichen für den XY-Betrieb vorgesehen, hat einen einzigen Empfindlichkeitsbereich: 0,5 V / Div.
-
Seite 8: Bedienungsorgane
Bedienungsanleitung BAD_CL01217 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71 3. Bedienungsorgane 3.1 Frontplatte *Spurrotation: Einstellung direkt auf der Frontplatte (runde Öffnung mit 2,9 mm Durchmesser). ______________________________________________________________________ CONATEX-DIDACTIC Lehrmittel GmbH - Rombachstr. 65 - D-66539 Neunkirchen Kundenservice (kostenfrei): 00800 0266 2839 (D, CH, A, L) oder 0049 (0) 6821 - 94 11-0 www.conatex.com - email: didactic@conatex.com... -
Seite 9: Inbetriebnahme
Bedienungsanleitung BAD_CL01217 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71 Inbetriebnahme Folgende Einstellungen vornehmen: 9, 11, 13, 14 in Mittelstellung auf Anschlag links (verriegelt) auf 1 ms / DIV in Stellung 0 Einschalten (1); LED MARCHE (15) leuchtet auf. Eine horizontale Leuchtspur erscheint nach wenigen Sekunden auf dem Bildschirm. Mit den Reglern (9) und (11) die Spurpositionen einstellen. -
Seite 10: Funktionsbeschreibung
Bedienungsanleitung BAD_CL01217 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71 5. FUNKTIONSBESCHREIBUNG 5.1. Vertikalverstärker (11) Vertikalverschiebung der Leuchtspur. (10) Vertikale Empfindlichkeit: 7 Positionen von 0,05 V / Div bis 5V / Div. Der Ablenkfaktor definiert die Amplitude des Eingangssignals auf dem Bildschirm. (3,5 und 7) Eingänge Y, X und Z über Sicherheitsbuchsen Eingangskopplung... -
Seite 11: Anwendungsbeispiele
Bedienungsanleitung BAD_CL01217 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71 6. Anwendungsbeispiele 6.1. Betrieb als Einkanaloszilloskop Eingangskopplung definieren: DC oder AC über Schalter (2). Eingangsempfindlichkeit über Schalter (10) dem Eingangssignal anpassen. Signal, das untersucht werden soll, am Eingang Y anschließen mit Hilfe von Verbindungskabel mit Bananenstecker oder Koaxialkabel, das mit Bananenstecker bestückt ist. -
Seite 12: Vertikale Ablenkung
Bedienungsanleitung BAD_CL01217 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71 7. Technische Daten Nur Größen, die mit einem Toleranzwert versehen sind, werden garantiert. Ohne Toleranzangabe sind die genannten Werte rein informativ. 7.1. Vertikale Ablenkung ______________________________________________________________________ CONATEX-DIDACTIC Lehrmittel GmbH - Rombachstr. 65 - D-66539 Neunkirchen Kundenservice (kostenfrei): 00800 0266 2839 (D, CH, A, L) oder 0049 (0) 6821 - 94 11-0 www.conatex.com - email:... -
Seite 13: Allgemeine Daten
Bedienungsanleitung BAD_CL01217 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71 7.5. Allgemeine Daten Bildröhre Rechteck mit 140 mm Diagonale Raster (innen) 80 x 100 mm Beschleunigung 1.8 kV Bildschirm Phosphor mit mittlerer Nachleuchtzeit GY. Spur Einstellung von Fokus, Helligkeit und Spurrotation Stromversorgung Netzfrequenz 50 bis 60 Hz. -
Seite 14: Triggerung

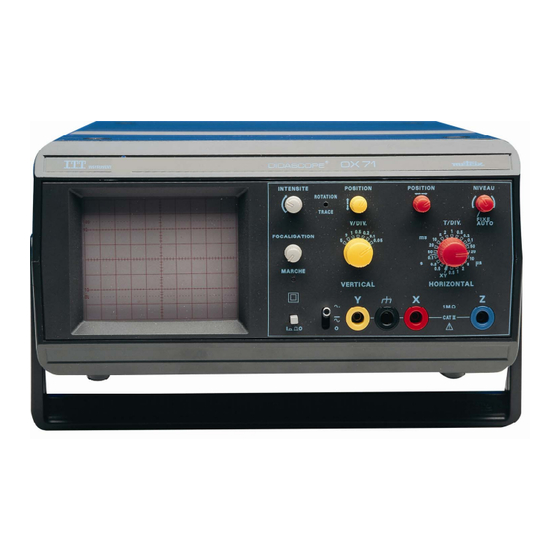

Bedienungsanleitung BAD_CL01217 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71 7.6. Zubehör Im Lieferumfang sind enthalten: 1 Betriebsanleitung 2 Keramiksicherungen T 0,125 A 8. Verzeichnis Allgemeine Daten Kopplung der Eingänge 9-10-11-13 Auspacken Bandbreite 7-12 Sicherheit 4-5-13 Bedienungsorgane Sicherung 9-13 Beschriftungszeichen Spureinstellung 8-9-10 Bildröhre Stromversorgung Daten... - Seite 15 Bedienungsanleitung BAD_CL01217 EINKANAL – OSZILLOSKOP DIDASCOPE OX 71 9. FRONTANSICHT OX 71 Zeichenerläuterung 1 Netzschalter EIN/AUS 9 Horizontale Verschiebung (rot) 2 Eingangskopplung 10 Vertikale Eingangsempfindlichkeit (gelb) 3 Y-Eingang (gelb) 11 Vertikale Verschiebung (gelb) 4 Bezugspol (schwarz) 12 Spurrotationseinstellung 5 X-Eingang (rot) 13 Helligkeit 6 Einstellung der Zeitablenkung 14 Fokussierung...
