Chauvin Arnoux MA 100 Bedienungsanleitung

Flexible ac-strom wandler
Vorschau ausblenden Andere Handbücher für MA 100:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 34

Quicklinks

Diese Anleitung herunterladen

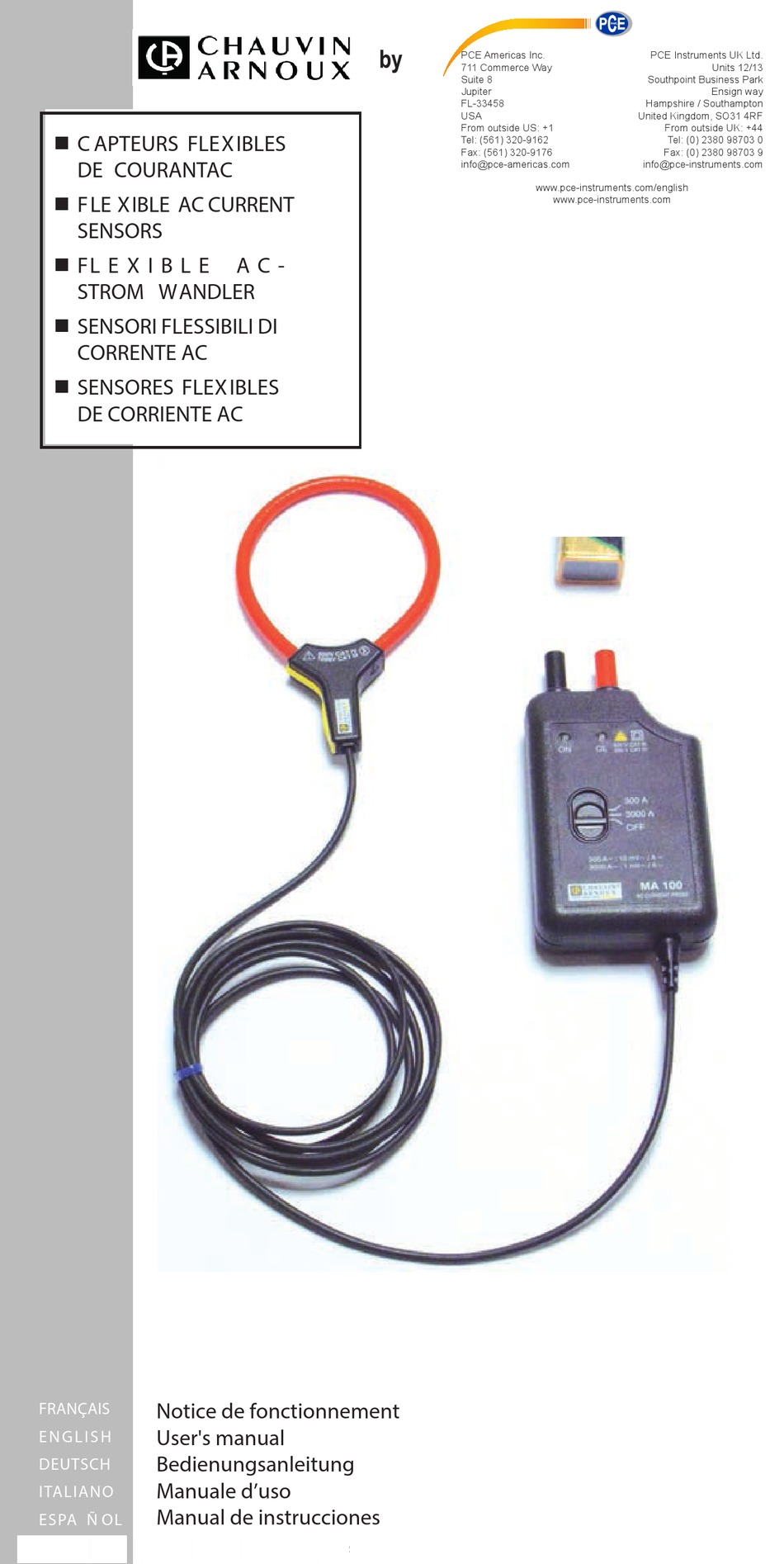

C APTEUR
S
DE COURANT AC
FLE XIBLE AC CURRENT
SENSORS
FL E X I B L E
STROM WANDLER
SENSORI FLESSIBILI DI
CORRENTE AC
SENSORES FLEX IBLES
DE CORRIENTE AC
Notice de fonctionnement
FRANÇAIS
User's manual
E N G L I S H
Bedienungsanleitung
DEUTSCH
Manuale d'uso
ITALIANO
Manual de instrucciones
ESPA Ñ OL
F
E L
I X
L B
S E
A C -
PCE Americas Inc.
711 Commerce Way
Suite 8
Jupiter
FL-33458
USA
From outside US: +1
Tel: (561) 320-9162
Fax: (561) 320-9176
info@pce-americas.com
www.pce-instruments.com/english
www.pce-instruments.com
CLAMP ON TESTER
MA 100
PCE Instruments UK Ltd.
Units 12/13
Southpoint Business Park
Ensign way
Hampshire / Southampton
United Kingdom, SO31 4RF
From outside UK: +44
Tel: (0) 2380 98703 0
Fax: (0) 2380 98703 9
info@pce-instruments.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Chauvin Arnoux MA 100

Inhaltszusammenfassung für Chauvin Arnoux MA 100

  • Seite 1 SENSORS FL E X I B L E A C -  STROM WANDLER CLAMP ON TESTER SENSORI FLESSIBILI DI  MA 100 CORRENTE AC SENSORES FLEX IBLES  DE CORRIENTE AC Notice de fonctionnement FRANÇAIS User's manual E N G L I S H...

  • Seite 34: Sicherheitshinweise

    DEUTSCH ACHTUNG, GEFAHRENRISIKO! Sobald dieses Gefahrenzeichen auftritt, ist der Bediener verpflichtet, die Anleitung zu Rate zu ziehen. Das Gerät ist durch eine doppelte oder verstärkte Isolierung ge‑ schützt. Ansetzen und Abnehmen ist bei unter Spannung stehenden Leitern (Gefahrenspannung) verboten! Stromwandler Gruppe B gemäß IEC 61010‑2‑032.
  • Seite 35 Halten Sie sich an die Messkategorie und die max. zul. Nennspannungen und  ‑ströme. Verwenden Sie das Gerät niemals in höherwertigen Spannungsnetzen und Überspannungskategorien als angegeben! Verwenden Sie ausschließlich unter den vorgegebenen Einsatzbedingungen bzgl.  Temperatur, Feuchtigkeit, Höhe, Verschmutzungsgrad und Einsatzort. Verwenden Sie Anschlusszubehör, dessen Überspannungskategorie und ...

  • Seite 36: Präsentation

    1. PRÄSENTATION 1.1. DIE PRODUkTREIHE Die MiniFLEX Stromwandlerserie MA100 umfasst 6 Standardmodelle für das Umwandeln von Wechselströmen von 0,5 bei 3000 A in die entsprechenden Wechselspannungen. Jeder Stromwandler besteht aus einer 17, 25 oder 35 cm langen flexiblen Messschleife, welche über eine geschirmte Leitung an ein Gehäuse mit Batterie und Signalverarbeitungselektronik angeschlossen ist.

  • Seite 37: Strommessungen

    2. STROMMESSUNGEN 2.1. MESSGRUNDLAGE Der Stromwandler stellt die Ableitung des Messstroms dar. Das Elektronikgehäuse stellt das Integral des Wandlerausgangs dar. Die Resultante ist am Gehäuseausgang eine Darstellung des Messstroms. Der Stromwandler bietet folgende Vorteile: Sehr gute Linearität und keine Sättigung (daher auch keine Erhitzung) ...

  • Seite 38: Zum Öffnen Der Flexiblen Messschleife Drückt Man Auf Den Gelben

    Schalten Sie nun das Elektronikgehäuse ein; dazu stellen Sie den Wahlschalter auf eine Position. Die grüne Leuchtanzeige leuchtet auf. 30 A 300 A Zum Öffnen der flexiblen Messschleife drückt man auf den gelben Schließmechanismus.  Umschließen Sie nun die Messschleife rund um den Leiter, der den Messstrom führt (es darf nur ein Leiter umschlossen werden).

  • Seite 39: Spezifikationen

    3. SPEZIFIkATIONEN 3.1. REFERENZBEDINGUNGEN Einflussgröße Bezugswerte Temperatur 23 ± 5°C Relative Luftfeuchte 20 bis 75% r.F. Frequenz des Messsignals 40 bis 400 Hz Signalform Sinus Elektrische Feldstärke < 1 V/m Magnetfeldstärke DC (Erdfeld) < 40 A/m Magnetfeldstärke AC keine Leiterposition Mittig in der Messschleife Form der Messschleife Fast rund...

  • Seite 40: Abweichungen Im Betriebsbereich

    3.3. ABwEICHUNGEN IM BETRIEBSBEREICH Abweichung in % der Anzeige Einflussgröße Einflussbereich Typisch Maximal Akku‑Spannung 7 bis 9 V 0,02% 0,1% Adapter: ‑ von 10°C bis +55°C Temperatur 0,05% / 10°C 0,2% / 10°C Nur Messschleife: ‑ 10°C bis +90°C Relative Luftfeuchte 10 bis 90% r.F.

  • Seite 41: Typische Frequenzgangkurven

    3.4. TyPISCHE FREqUENZGANGkURvEN 3.4.1. AMPLITUDENFEHLER Modell 30/300A Amplitudenfehler Messbereich 30 A 30 % 20 % 10 % -10 % 1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz Amplitudenfehler Messbereich 300 A 30 % 20 % 10 % -10 % 1000 10000...
  • Seite 42 Amplitudenfehler Messbereich 3000 A -1 % 1000 10000 100000 3.4.2. PHASENFEHLER Modelle 30 / 300 A Phasenfehler Messbereich 30 A 10 ° 0 ° -10 ° -20 ° -30 ° -40 ° -50 ° -60 ° 1000 10000 100000 Phasenfehler Messbereich 300 A 10 °...

  • Seite 43: Beschränkung

    Modell 300 / 3000 A Phasenfehler Messbereich 300 A 10 ° 5 ° 0 ° -5 ° -10 ° -15 ° -20 ° -25 ° -30 ° 1000 10000 100000 Phasenfehler Messbereich 3000 A 10 ° 5 ° 0 ° -5 °...

  • Seite 44: Stromversorgung

    3.6. STROMvERSORGUNG Das Gerät wird mit einer Alkalibatterie (9 V 6LF22) versorgt. Nennbetriebsspannung zwischen 7 und 10V. Autonomie: 140 Stunden im Dauerbetrieb bzw. 10 000 einminütige Messungen. Wenn nur mehr ca. 8 Stunden Autonomie bleiben, blinkt die grüne Leuchtanzeige (ON). Leuchtet diese Leuchtanzeige nicht mehr, muss die Batterie gewechselt werden (siehe Kap.

  • Seite 45: Konformität Mit Internationalen Normen

    Gehäuse: Gesamtmaße: 120 (Stecker) bzw. 103 (BNC) x 64 x 28 mm aße: 120 (Stecker) bzw. 103 (BNC) x 64 x 28 mm  Ausgänge: zwei Stecker Ø4 mm, Achsabstand 19 mm, oder mit 40 cm langem : zwei Stecker Ø4 mm, Achsabstand 19 mm, oder mit 40 cm langem ...

  • Seite 46: Wartung

    4. wARTUNG Der Hersteller kann nicht für Unfälle oder Schäden haftbar gemacht werden, die auf eine außerhalb des kundendienstes des Herstellers oder von nicht zugelassenen Reparaturwerkstätten durchgeführte Reparatur des Gerätes zurückzuführen sind. 4.1. REINIGUNG Das Gerät von jeder Verbindung trennen und Funktionsdrehschalter auf OFF stellen.

  • Seite 47: Garantie, Service

    5. GARANTIE, SERvICE Mit Ausnahme von ausdrücklichen anders lautenden Vereinbarungen ist Garantiezeit zwölf Monate ab Bereitstellungsdatum des Geräts. Auszug aus den Allgemeinen Geschäftsbedingungen (Gesamttext auf Anfrage). Die Garantie verfällt bei: unsachgemäße Benutzung des Gerätes oder Verwendung mit inkompatiblen emäße Benutzung des Gerätes oder Verwendung mit inkompatiblen ...

  • Seite 48: Bestellangaben, Lieferumfang

    6. BESTELLANGABEN, LIEFERUMFANG Stromwandler MiniFLEX Serie MA100 Steckerausgang Ø4mm Achsabstand 19mm Lieferung in Karton mit: 9 V Alkalibatterie, Alkalibatterie,  Bedienungsanleitung in 5 Sprachen,  Überprüfungszertifikat.  MiniFLEX MA100 30 ‑ 300 A / 3 V 045 ..........P01120560 MiniFLEX MA100 300 ‑ 3000 A / 3 V 070 ..........P01120561 MiniFLEX MA100 300 ‑...
