- Nach der Eingabe aller erforderlichen Maße, können
Sie das Rad durch Drücken der Taste
Schließen des Schutzgehäuses drehen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
14.3 Ungefähre Anzeige Punkte von Erfas-
und
Abhängig von der Art des ausgewählten Auswuchts-
programm, zeigt die Maschine die angezeigten Punkte
für die Messung, und für die Gewichtenanwendung
(Abb. 51 Pkt. 4-5).
Seite 54 von 96
sung von Maß/Anbringung des Gewich-
tes
ES IST SEHR WICHTIG, DIE GE-
WÄHLTE PUNKTE FÜR DIE MES-
SUNG INNERHALB DER FELGE ZU
ERINNERN, WEIL ES WÄHREND
DER ANWENDUNG VON GEWICH-
TE MIT FESTE LASERS LASERS
KEINE ANDERE REFERENZ GIBT.
NUR DIE TRANSVERSALE LINIE
DES LASERS GIBT ES. DAS PO-
SITIONIERUNGSTIEF IST NACH
BELIEBEN VON DEM BENUTZER.
1
5
2

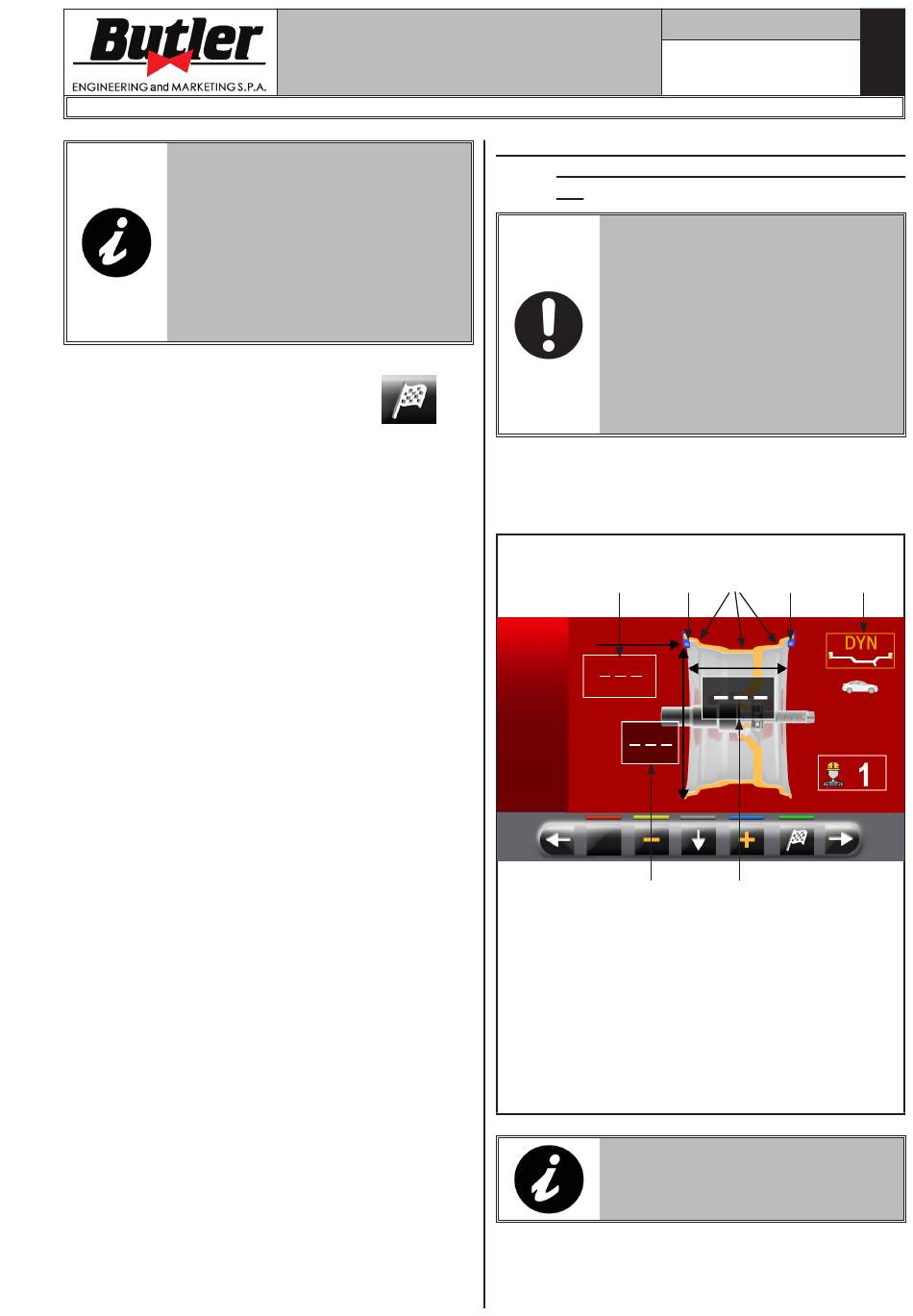

LEGENDE
1 – Abstand zum Applikationspunkts des 1ste
Gewichtes
2 – Felgenbreite
3 – Auswuchtmodus
4 – Punkt, wo Maß/Applikation des Klebegewichtes
erfasst werden
5 – Punkt, wo Maß/Applikation des Klammerge-
wichtes erfasst werden
6 – Felgenbreite
JE MEHR DIE GEWÄHLTE PUNKTE
ENTFERNT VONEINANDER SIND,
JE MEHR DAS AUSWUCHTVER-
FAHREN WIRKSAM IST.
1301-M001-02
DE
Abb. 51
4 5 3
