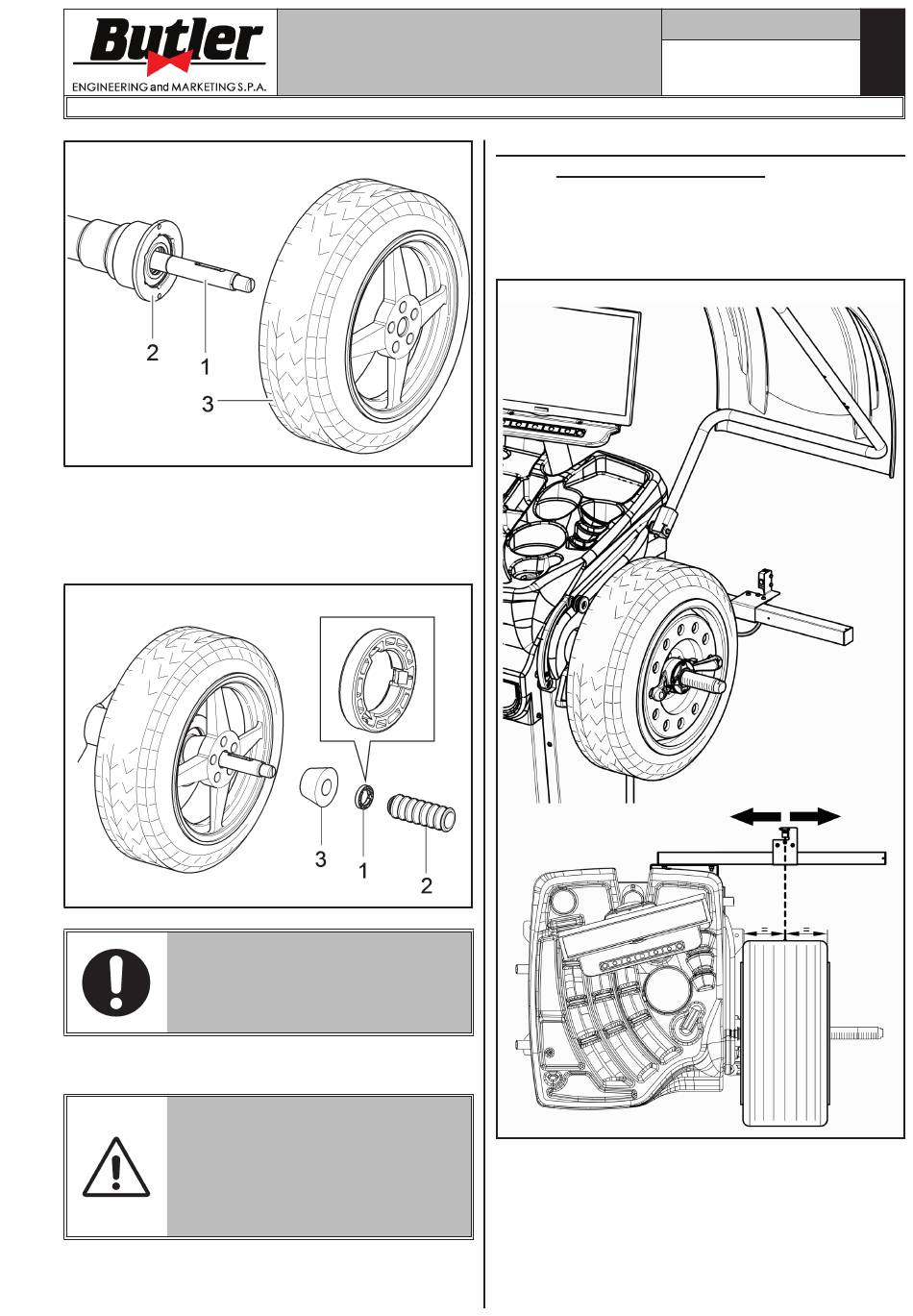

Abb. 36
7. Den Konus montieren (Abb. 37 Pkt. 3). Die engere
Konusseite soll gegen das Rad gerichtet sein.
8. Den Druckring (Abb. 37 Pkt. 1) in die Verriege-
lungshülse (Abb. 37 Pkt. 2) einsetzen und alles
gegen das Rad bringen.
Abb. 37
MAN MUSS DEN DRUCKRING
(ABB. 37 PKT. 1) MONTIEREN,
MIT DER SEITE DER ZÄHNE,
ODER ENTLADUNGEN ZUR MUF-
FE, GERICHTET (ABB. 37 PKT. 2).
Schließen die pneumatische Spindel beim Erheben
des passenden Steuerpedal.
GEHEN SIE BITTE BEIM ÖFFNEN
BZW. SCHLIESSEN DER SPINDEL
VORSICHTIG VOR. NÄHERN SIE
IHRE HÄNDE ODER ANDERE
KÖRPERTEILE NICHT DER SICH
IN BEWEGUNG BEFINDENDEN
SPINDEL.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
12.3 Richtige Positionierung der Run-out
Positionieren Sie das Gerät wie in Abb._38 gezeigt,
um sicherzustellen, dass die Felgen-/Reifenerkennung
"Run-out" korrekt erfolgt: Positionieren Sie den Mess-
sensor so, dass er zur Mitte des Reifens zeigt.
Abb._38
1301-M001-02
Seite 46 von 96
Vorrichtung (Optional)
